图4.2-60 提取进口总压对话框图4.2-61 提取转子部件转矩对话框表4.2-1 提取转子部件扭矩的面这里首先要讲的是轴向力的提取步骤，通过轴向力的提取，分析设计是否合理。图4.2-63所示为后处理得到的性能曲线及设计参数的对照。图4.2-64 后处理几何体一般在计算后，首先要提取进出口压强、叶轮转矩等，从而计算出整个泵的单机及整机的扬程、功率、效率等结果，对比设计工况和真实实验值，从而判断数值模拟的正确与否。......
2023-06-26
蠕化剂及其处理方法优化
【摘要】：表5-16 常用蠕化剂化学成分图5-20 蠕化处理方法a）凹坑铁粉覆盖法 b）凹坑加盖法4.孕育剂和处理方法孕育剂主要采用含硅质量分数75%的硅铁，加入量为0.2%～0.8%。蠕化剂加入量应当保证石墨蠕化率在50%以上，余为球团状。图5-19 蠕化处理程序3.蠕化处理方法处理方法如图5-20所示。表5-17 蠕化处理时蠕化剂加入量与原铁液含硫量的关系几种常见蠕化剂加入量可参见表5-18。
1.国内常见蠕化剂的成分
蠕化剂种类较多，主要有：以镁为主的蠕化剂、以稀土为主的蠕化剂和以钙为主的蠕化剂。常用蠕化剂的化学成分见表5-16。
表5-16 常用蠕化剂化学成分
2.蠕化处理程序
蠕墨铸铁炉前处理程序如图5-19。

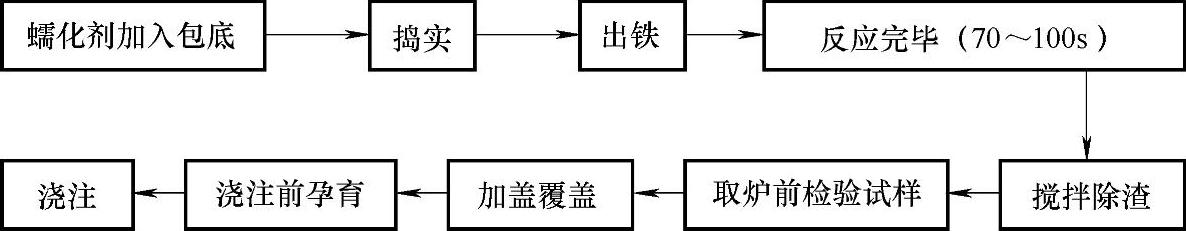

图5-19 蠕化处理程序
3.蠕化处理方法
处理方法如图5-20所示。蠕化剂破碎的粒度大小与孕育剂要求的粒度相同。

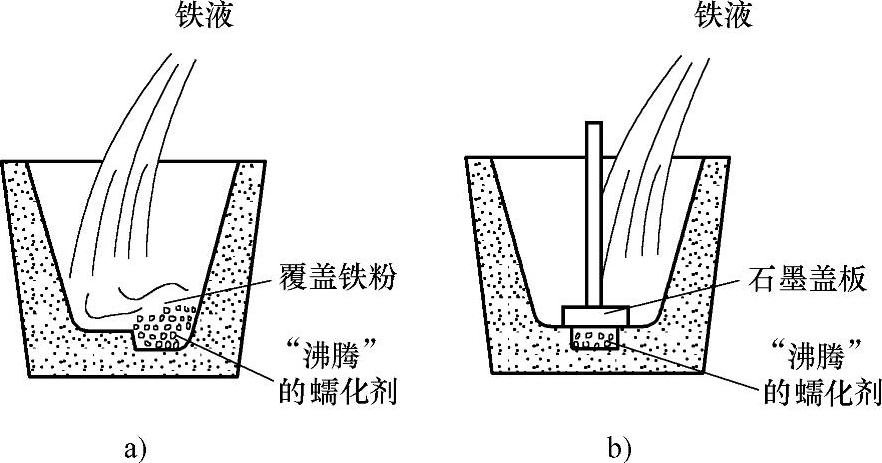

图5-20 蠕化处理方法
a）凹坑铁粉覆盖法 b）凹坑加盖法
4.孕育剂和处理方法
孕育剂主要采用含硅质量分数75%的硅铁，加入量为0.2%～0.8%。
5.蠕化剂加入量
蠕化剂加入量多少，直接影响蠕墨铸铁的力学性能。蠕化剂加入量应当保证石墨蠕化率在50%以上，余为球团状。在无稀土的情况下，保证石墨蠕化率在50%以上，余为球团的残余镁量（质量分数）大致为0.015%～0.020%；在有稀土的情况下，残余镁量（质量分数）大致为0.01%～0.04%、残余稀土量（质量分数）为0.02%～0.05%。
国内常见的几种蠕化剂实际生产中加入量与原铁液中硫量的关系见表5-17。

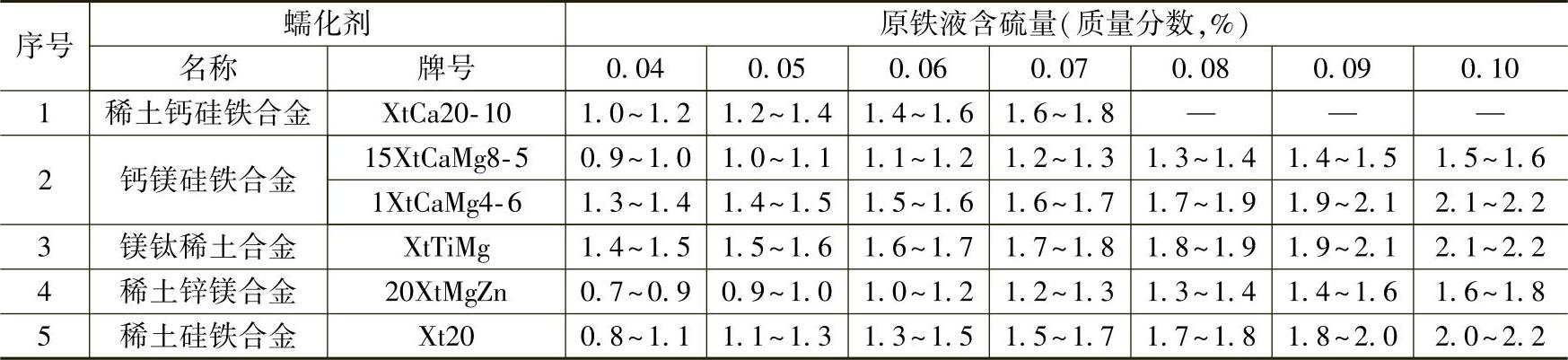

表5-17 蠕化处理时蠕化剂加入量与原铁液含硫量的关系
几种常见蠕化剂加入量可参见表5-18。
表5-18 几种常见蠕化剂的加入量
注：原铁液中硫含量高时，蠕化剂加入量取上限，反之取下限。
有关简明铸铁熔炼手册的文章
- 详细阅读
- 详细阅读
-
CFX前处理的优化方法详细阅读
完成整体网格的划分并检查没有错误后，就可以把ICEM中导出的.cfx5文件导入CFX中，可以进一步检查几何体网格的划分正确与否。方法如下：1.导入网格文件1）选择→→→→，打开软件以后，首先定义工作目录，然后打开前处理组件，操作如图4.2-46所示。图4.2-46 前处理选项图4.2-47 前处理选择对话框4）全部导入网格后，网格的装配图如图4.2-48所示。图4.2-48 网格装配图4.2-49 命名域窗口2.生成域导入网格成功后，需要对输入的网格定义流动域和边界条件，操作如下。......
2023-06-26
-
泥土处理方法及优化方案详细阅读
处理疏浚泥土的方法有：水下抛泥法、边抛法和吹填法等。边抛方法对泥土的处理效率较低，即回淤率较高，但因它大大节省了挖泥船的抛泥作业时间，反而能获得较高的生产率和有效产量。吹填法处理疏浚泥土不仅能使泥土综合利用，为国民经济多方面服务，而且避免了疏浚泥土回淤航道的可能性，是一种较优的方案。以吹填法处理泥土，需要认真选择泥场。......
2023-06-29
-
财税处理手段的转变及其优化措施详细阅读
企业老板和高管的财税处理理念转变后，剩下的就是财税处理手段的转变了。也就是说，企业财务人员在日常的会计处理和纳税申报中，会计处理和税务处理的方法也要改变。金税三期上线之后，财务人员一定要改变财税处理手段，不要再人为地把账做乱了。所以，不规范的账务处理和税务处理不影响税务局收税，不能做到少缴税或不缴税，反而会把企业的财务数据搞乱，招致更严厉的税务处罚。......
2023-07-03
-
连线导电墨水及其退火后处理优化详细阅读
连线墨水是导电墨水，它应具有以下基本特性［7]。常用的连线导电墨水按其材料性质可分为：图3-95 电导率与孔隙率的关系曲线有机连线导电墨水例如：①导电聚合物PEDOT／PSS墨水。而且，与无机连线墨水相比，有机连线墨水能较好地与有机半导体接触，使半导体的性能有明显的提高。上述两种连线墨水在喷印后都需进行退火后处理，以便达到最高电导率。有关研究表明，可用硫醇包囊的1.5nm金纳米微粒构成导电墨水，它能溶于甲苯或α-松油醇中。......
2023-06-15
-
齿轮用铸钢及其热处理技术优化详细阅读
铸钢齿轮铣齿前需经退火、正火及调质处理，以提高齿轮强度和硬度。因此，使用铸钢齿轮毛坯时应进行充分的预备热处理，如扩散退火正火或完全退火等。铸钢齿轮热处理的选择见表1-38。表1-38 铸钢齿轮热处理的选择（续）大型铸钢齿轮用铸造低合金钢的牌号、化学成分及力学性能应符合JB／T 6402—2006的规定。......
2023-06-29
-
优化基础数据采集及处理方法详细阅读
用户画像涉及大量的数据处理和特征提取工作，往往需要用到很多数据源，且多人并行处理数据和生成特征。在基础数据采集方面，可以通过列举法，先列举出构建用户画像所需要的基础数据。图9-2用户数据图静态信息数据为用户相对稳定的信息，主要包括人口属性、商业属性等方面数据。数据采集完后还要对其进行处理，主要是清洗无用数据，并将获取的数据进行规范化处理，使之可以在分析建模中可以直接被应用。......
2023-06-28
相关推荐
