双联熔炼炉容量选配优化方案
【摘要】：保温炉的容量应根据感应炉的形式及其结构特点、操作方法、生产组织方式及冶金上的要求等各个方面进行选择。双联熔炼时，保温电炉的容量与其冷熔当量之间的关系见图4-6。一般认为，沟槽式保温炉的有效容量应当为熔化工部每小时生产能力的1.5～2倍。双联熔炼炉容量的匹配也可参考表4-2。国内外一些厂家的双联熔炼作业配置见表4-3。
保温炉的容量应根据感应炉的形式及其结构特点、操作方法、生产组织方式及冶金上的要求等各个方面进行选择。双联熔炼时，保温电炉的容量与其冷熔当量之间的关系见图4-6。冷熔当量是指将保温电炉的过热铁液的能力（1t×100℃/h）折算为将冷金属炉料过热到所需浇注温度的能力（t/h）。每吨冷炉料熔化并过热到1400℃的理论电耗约为350kW·h左右。例如，在沟槽式保温电炉中将10t铁液过热150℃的冷熔当量Gd为
Gd=（10×150/100×PG0）/350=（10×150/100×23）/350≈1t/h （4-2）
式中 PG0——每吨铁液过热100℃所需要的理论电耗，PG0=23kW·h/（t·100℃）。
沟槽式感应保温炉通常采用单炉操作法，即连续操作法。为了保证有效地控制冶金质量，双联沟槽式保温电炉的容量（t）与其冷熔当量（t/h）之间的比例最小为10∶1。一般认为，沟槽式保温炉的有效容量应当为熔化工部每小时生产能力的1.5～2倍。对铁液化学成分要求越严格，造型线正常工作系数越低，则要求沟槽式保温电炉的有效容量越大。
坩埚式保温电炉的双炉操作法，也称分批操作法，是指当一台电炉加料调整成分和温度时，另一台电炉处于出铁阶段，两炉交替循环作业。当采用这种作业法时，为了满足成分和温度的需要，炉子容量应取其冷熔当量的3倍。
双联熔炼炉容量的匹配也可参考表4-2。

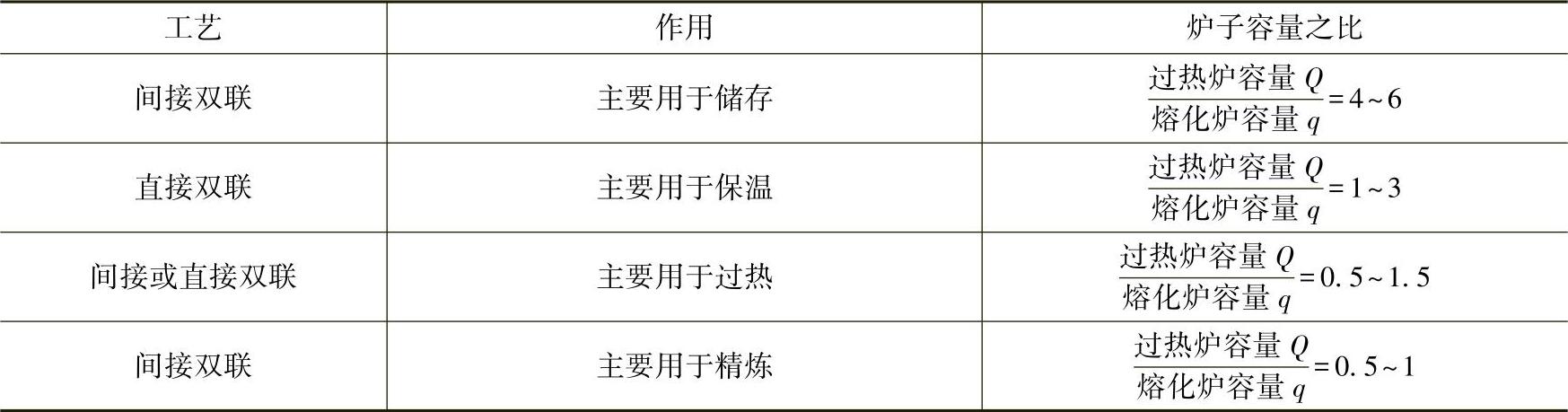

表4-2 双联熔炼炉容量的选配
保温炉的功率取决于炉子本身保温功率PB和铁液过热所需要的功率PG，保温炉应配置的功率P为
式中 ηd——电炉感应线圈的电效率。对坩埚式感应电炉，ηd=0.75～0.80；对沟槽式感应电炉，ηd=0.95～0.98；
β——保温电炉的功率因数，与操作工艺有关，对坩埚式感应电炉，一般取β=0.70～0.85；对沟槽式感应电炉，可取β=1；
PG0——每吨铁液过热100℃所需要的理论电耗。
国内外一些厂家的双联熔炼作业配置见表4-3。

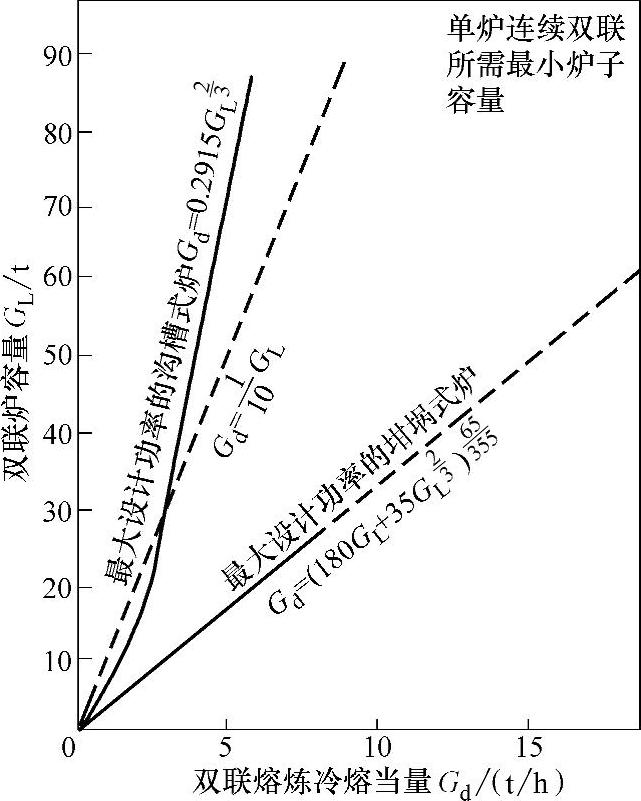

图4-6 双联熔炼时，保温电炉的容量与其冷熔当量之间的关系

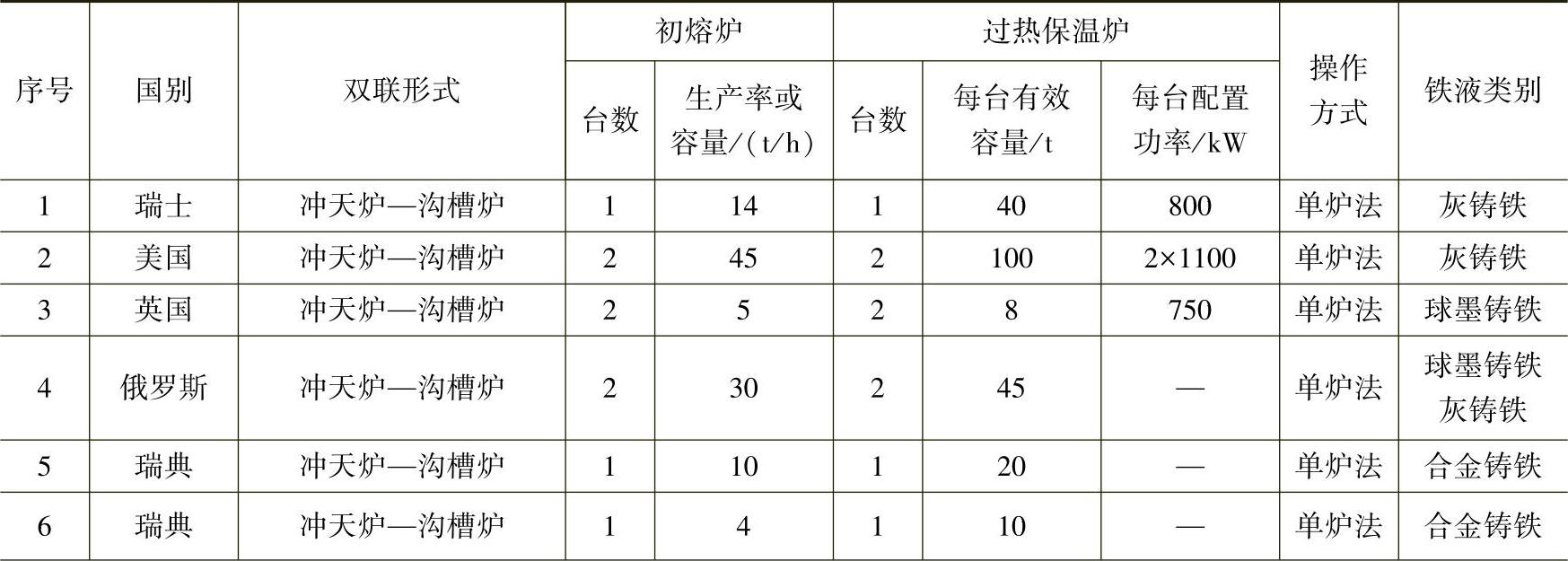

表4-3 国内外一些工厂的双联熔炼作业配置
（续）
