首页 理论教育铸铁熔炼条件下主要元素对性能的影响

铸铁熔炼条件下主要元素对性能的影响

2023-06-24 理论教育 版权反馈
【摘要】：在铸铁基本成分为w=3.24%，w=1.88%，w=0.71%，w=0.17%，w=0.09%的条件下，几种主要元素对铸铁的抗拉强度、硬度和耐磨性能的影响如图1-5～图1-7。表1-37 合金元素加入量对金相组织的影响2.合金元素加入量对金相组织的影响合金元素加入量对金相组织的影响见表1-37。表1-37 合金元素加入量对金相组织的影响（续）（续）3.合金元素加入的方法各种合金元素多以铁合金的形式加入铸铁中，加入方法包括：炉后配料加入、炉前加入、加入浇包和钟罩加入。

1.铸铁中加入合金元素的作用

铸铁中常加入的元素有铬、铜、钼、钒、钛、钨、硼、铝、镍、锰、硅、磷等十二种元素，其中锰、硅、磷的加入量超过铸铁中基本含量后，也称其为合金元素。

合金元素对铸铁力学性能和物理性能的影响，不仅与原铁液基本成分有关，而且与合金元素的加入量有关。在铸铁基本成分为w（C）=3.24%，w（Si）=1.88%，w（Mn）=0.71%，w（P）=0.17%，w（S）=0.09%的条件下，几种主要元素对铸铁的抗拉强度、硬度和耐磨性能的影响如图1-5～图1-7。

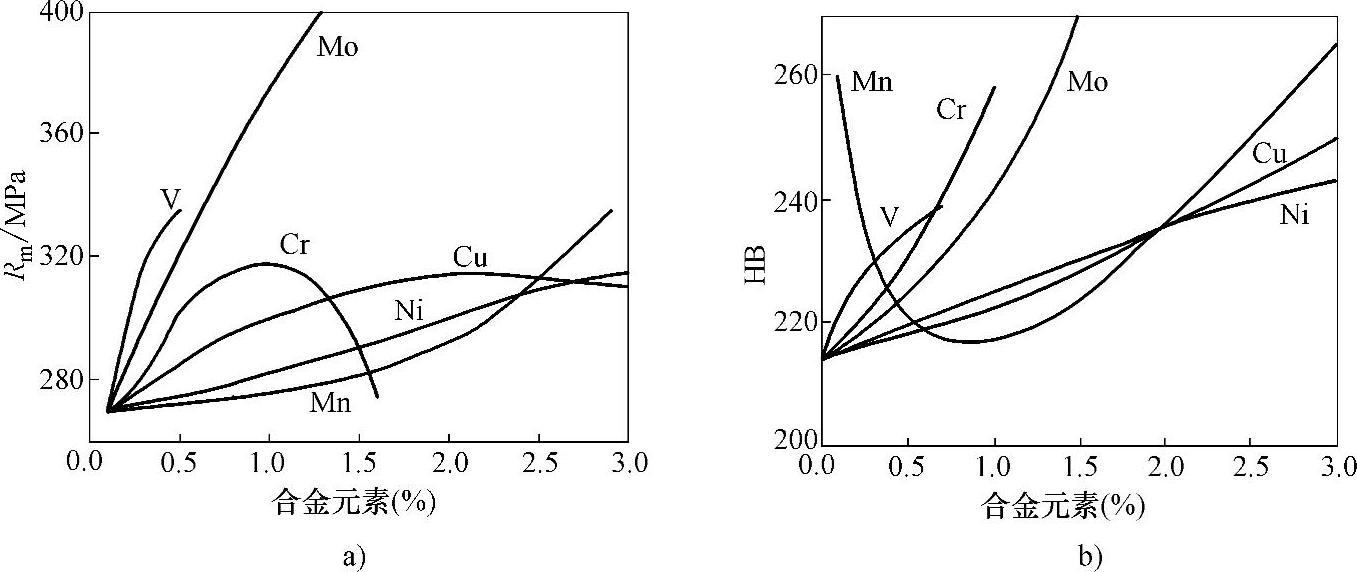

图1-5 合金元素对铸铁力学性能的影响

a）合金元素对铸铁抗拉强度的影响 b）合金元素对铸铁硬度的影响

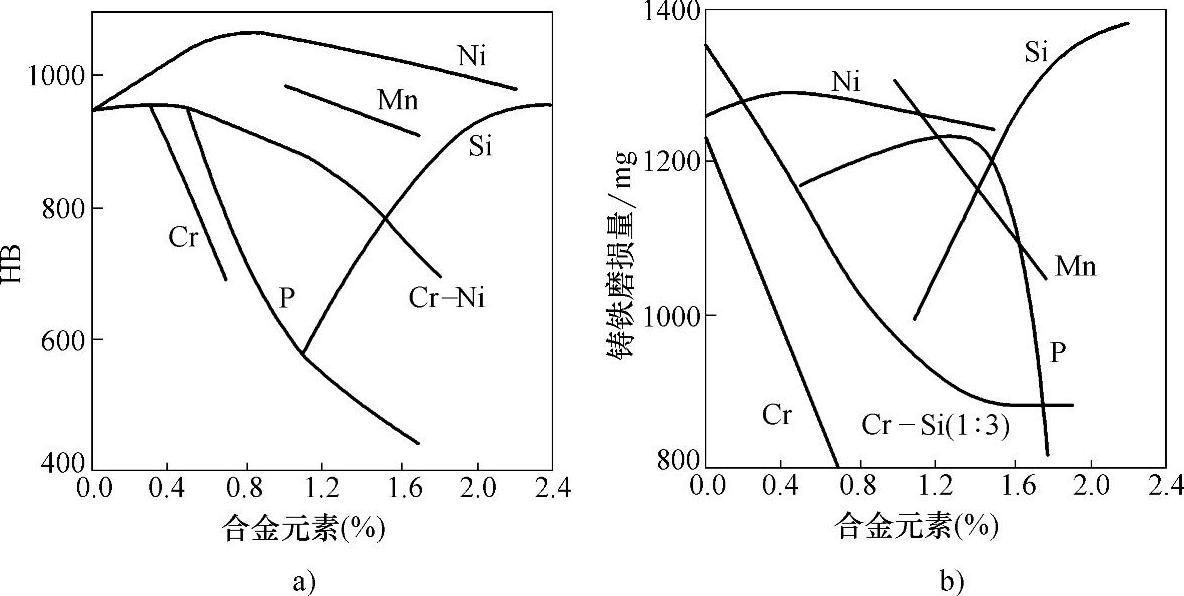

图1-6 合金元素对铸铁硬度和磨损量的影响

a）合金元素对铸铁硬度的影响 b）合金元素对铸铁磨损量的影响

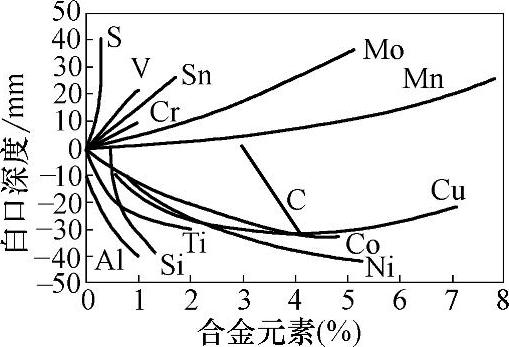

图1-7 合金元素对铸铁白口深度的影响

铸铁的基本成分、凝固过程条件、生产工艺以及合金元素的复合加入等因素的变化，都将直接影响合金化的效果，表1-36中列出各合金元素的性质、作用和影响，以便于分析和判别合金化的效果。

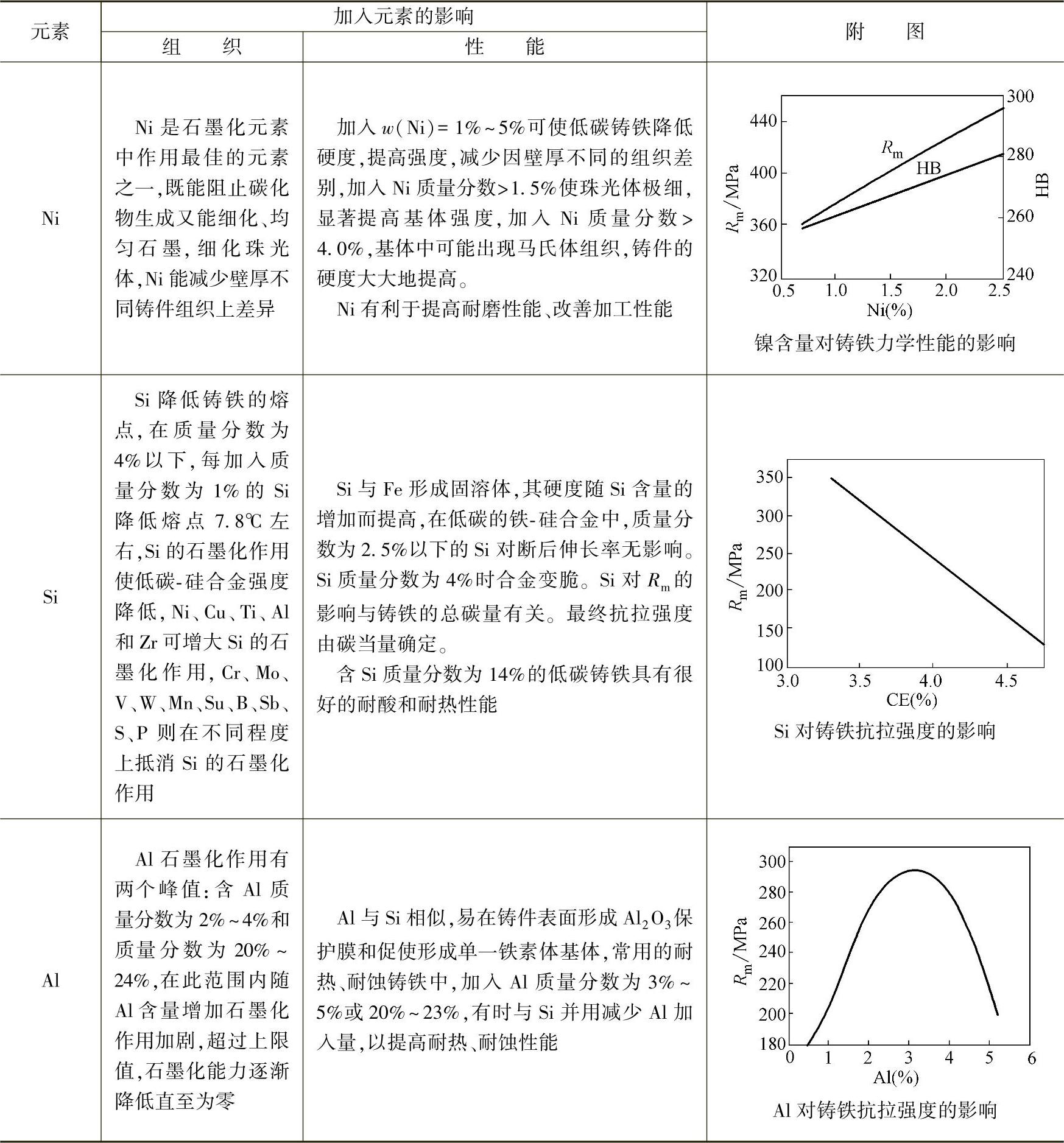

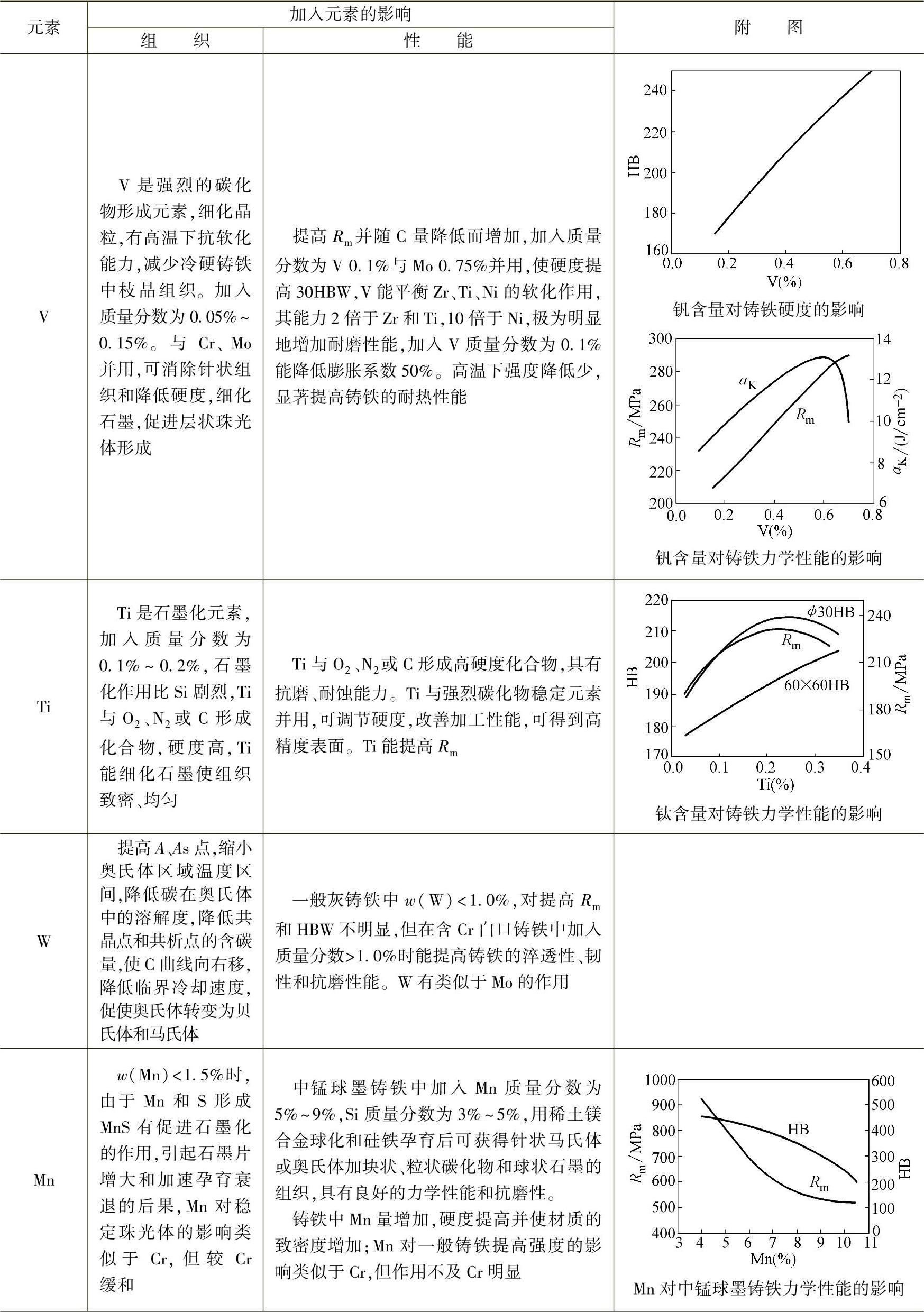

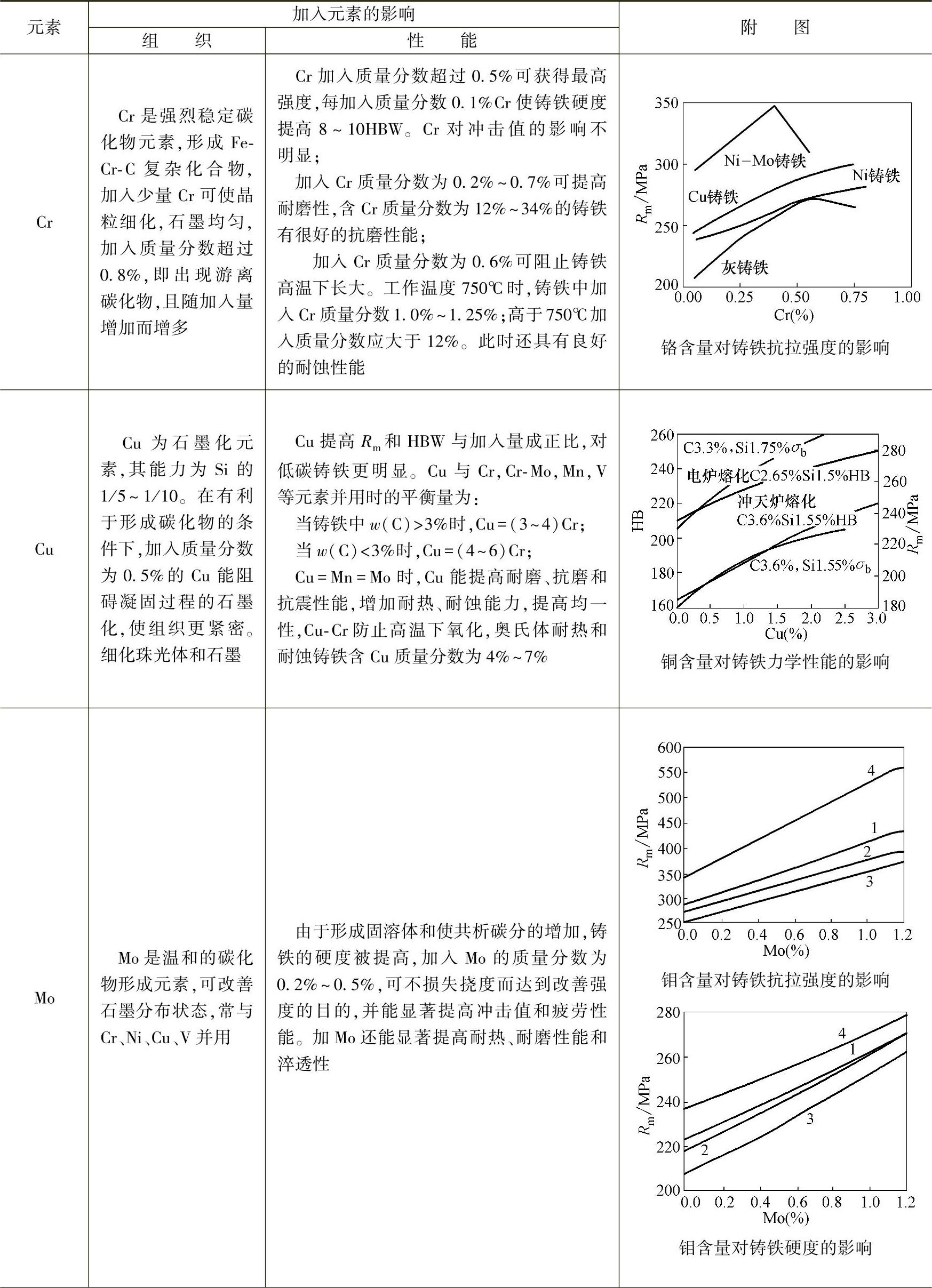

表1-36 单一合金元素对铸铁组织和力学性能的影响


（续）


（续）


（续）


2.合金元素加入量对金相组织的影响

合金元素加入量对金相组织的影响见表1-37。

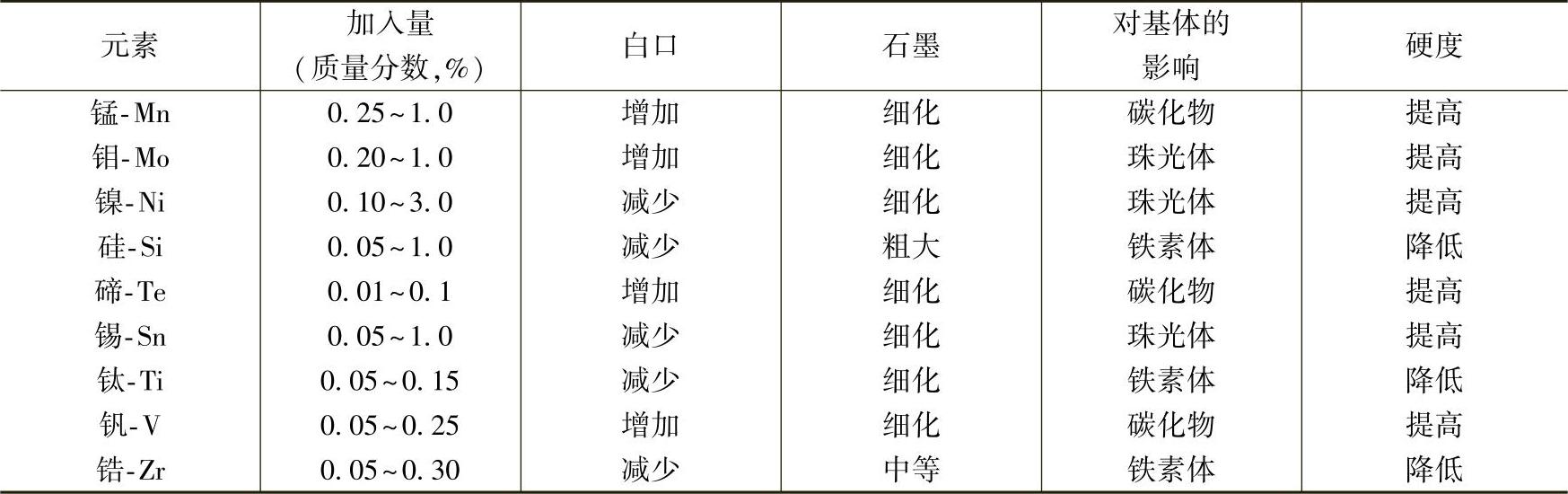

表1-37 合金元素加入量对金相组织的影响


（续）


3.合金元素加入的方法

各种合金元素多以铁合金的形式加入铸铁中，加入方法包括：炉后配料加入、炉前加入、加入浇包和钟罩加入。在冲天炉熔炼中，这些加入方法的优缺点和适用范围见表1-38。

表1-38 冲天炉合金元素的加入方法和适用范围


加入方法的合金烧损率、块度及操作要点见表1-39。

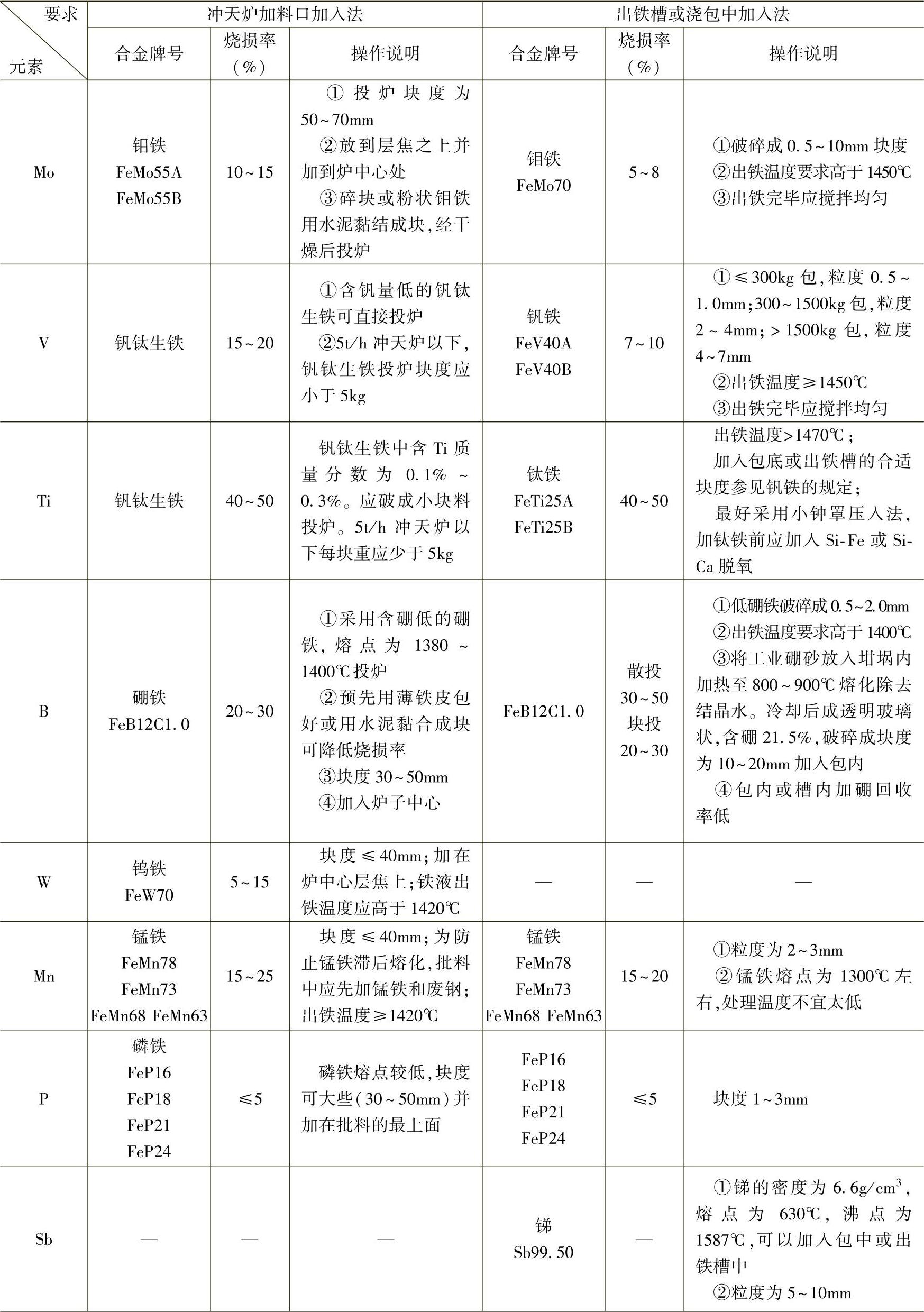

表1-39 合金元素加入方法的操作要点


（续）


（续）


4.常用合金的熔点及密度（见表1-40）

表1-40 常用合金的熔点及密度


有关简明铸铁熔炼手册的文章

  • 硫元素对环境的影响 硫元素对环境的影响

    硫是耐蚀合金中影响其性能较大的杂质元素。因此，随着含硫量的增加，合金耐点蚀和缝隙腐蚀的性能下降；同时随着含硫量升高，合金中硫化物夹杂数量增多，合金纯净度降低，从而导致腐蚀速度增大。为此，对于高钼、高钨、高铌含量的耐蚀合金，应该尽力降低含硫量，以保持合金的热加工塑性，改善合金的热加工性能。......

    2023-06-20

    详细阅读
  • 球墨铸铁熔炼的要求及注意事项 球墨铸铁熔炼的要求及注意事项

    熔炼球墨铸铁的炉料与灰铸铁相似，但对品质的要求更高些。表1-14 球墨铸铁化学成分比较应特别注意铁液含硫量的控制，尽量选用低硫生铁和清洁炉料，严格限制入炉硫量。铸态贝氏体球墨铸铁 除符合球墨铸铁熔炼的一般要求外，还应注......

    2023-06-24

    详细阅读
  • 硅元素对影响大的优化建议 硅元素对影响大的优化建议

    但是，硅还是合金中的重要脱氧元素，还应当维持一定含量。为此，在高铬、高钼合金中，应将含硅量尽量低控，以防止脆性相的析出。......

    2023-06-20

    详细阅读
  • 合金元素和杂质对镁合金性能的影响 合金元素和杂质对镁合金性能的影响

    如wZn∶wAl超过1∶3时，铸态合金中将出现Mg3Al2Zn3三元化合物。Zr在镁合金中为辅助元素，主要起细化晶粒的作用。Mn与合金中的杂质铁生成化合物，可使合金的耐蚀性得到提高。近年来有不少关于Gd、Dy等重稀土元素对镁合金性能的影响研究报道。......

    2023-06-22

    详细阅读
  • 牺牲阳极对性能的影响 牺牲阳极对性能的影响

    对于船舶的阴极保护，要求牺牲阳极每单位质量的电容量和每单位体积的电容量尽可能大，这样可以减少所安装的阳极的体积。在某些情况下，例如锌牺牲阳极在温度较高的海水中，会发生晶间腐蚀，导致阳极材料性能下降。......

    2023-06-23

    详细阅读
  • 合金元素与杂质对铜合金性能的影响 合金元素与杂质对铜合金性能的影响

    Cu-Al二元合金的力学性能取决于Al含量，随着Al含量的增加，合金的强度和伸长率先升高后降低，两者在wAl为10%和6%时分别达到最大值。但由于Fe在黄铜中溶解度极低，加入量超过0.3%会形成过多的FeZn10化合物，对力学性能、耐蚀性和加工性造成不利影响。但这些微量元素的加入会强烈地降低Be在铜中固溶度，因此，要严格控制加入量，一般不能超过0.5%。杂质元素铜合金中的杂质元素P、As、Pd、Bi等对合金的性能和加工性影响很大。......

    2023-06-22

    详细阅读
  • 铸铁牌号及性能特点 铸铁牌号及性能特点

    白口铸铁不含石墨，其力学性能硬而脆，几乎没有塑性。可锻铸铁与灰铸铁相比，由于石墨的形态发生了改善，不仅有较高的强度，而且还有良好的塑性的韧性。球墨铸铁的强度接近于碳钢，具有良好的耐磨性和一定的塑性，并能通过热处理提高性能，因此广泛应用于机械制造业中。因此，蠕墨铸铁的力学性能介于相同基体组织的灰铸铁与球墨铸铁之间。表3-5 蠕墨铸铁的牌号与力学性能（续）......

    2023-06-15

    详细阅读
  • 合金元素和杂质对铝合金性能的影响 合金元素和杂质对铝合金性能的影响

    wSi小于11%的称为亚共晶Al-Si合金，wSi大于13%的称为过共晶Al-Si合金。有的Al-Si-Mg合金，为了提高强度，可加入适量的铜，同时加入适量的铬以抵消铜对耐蚀性的不利影响。在变形铝合金中，Fe在Al-Cu-Mg-Ni-Fe系锻铝合金中，Si在Al-Mg-Si系锻铝中和在Al-Si系焊条中均是作为合金元素加入的，在其他变形铝合金中，Si和Fe是常见的杂质元素，对合金性能有明显的影响。......

    2023-06-22

    详细阅读
