工业纯铜共分为四个组别，即纯铜、无氧铜、磷脱氧铜和银铜等，工业纯铜的化学成分及力学性能见表5-1。铸造黄铜主要有硅黄铜、锰黄铜、铅黄铜等。表5-2 常用黄铜的化学成分及力学性能3.青铜代号常用的青铜主要分为加工青铜和铸造青铜。白铜的牌号以字母“B”为首，其后的数字为平均含Ni量，而Cu为余量。......
2023-06-15
可锻铸铁牌号及力学性能对比表
【摘要】：表1-23 黑芯可锻铸铁和珠光体可锻铸铁的力学性能牌号及力学性能 可锻铸铁的牌号及力学性能见表1-23及表1-24。表1-24 白芯可锻铸铁力学性能注：1.如果需方没有明确要求，供方可以任意选取两种试样直径中的一种。屈服强度的简要方法和数值由供需双方在签订订单是商定。
可锻铸铁又称玛铁、玛钢、韧铁，是白口铸铁通过石墨化或氧化脱碳可锻化处理，改变其金相组织或成分，而获得的高韧性铸铁。可锻铸铁抗拉强度可达300～700MPa，断后伸长率可达2%～16%，强度高于灰铸铁，韧性接近铸钢，铸造性能又优于铸钢，因此已广泛用于汽车、拖拉机、农业机具及铁道零件，还用于电力线路器具、管道连接件、五金工具及家庭用具等。
1.分类和牌号
（1）分类 可锻铸铁的分类、特点及应用见表1-22。
表1-22 可锻铸铁的分类、特点及应用
（2）牌号及力学性能 可锻铸铁的牌号及力学性能见表1-23及表1-24。

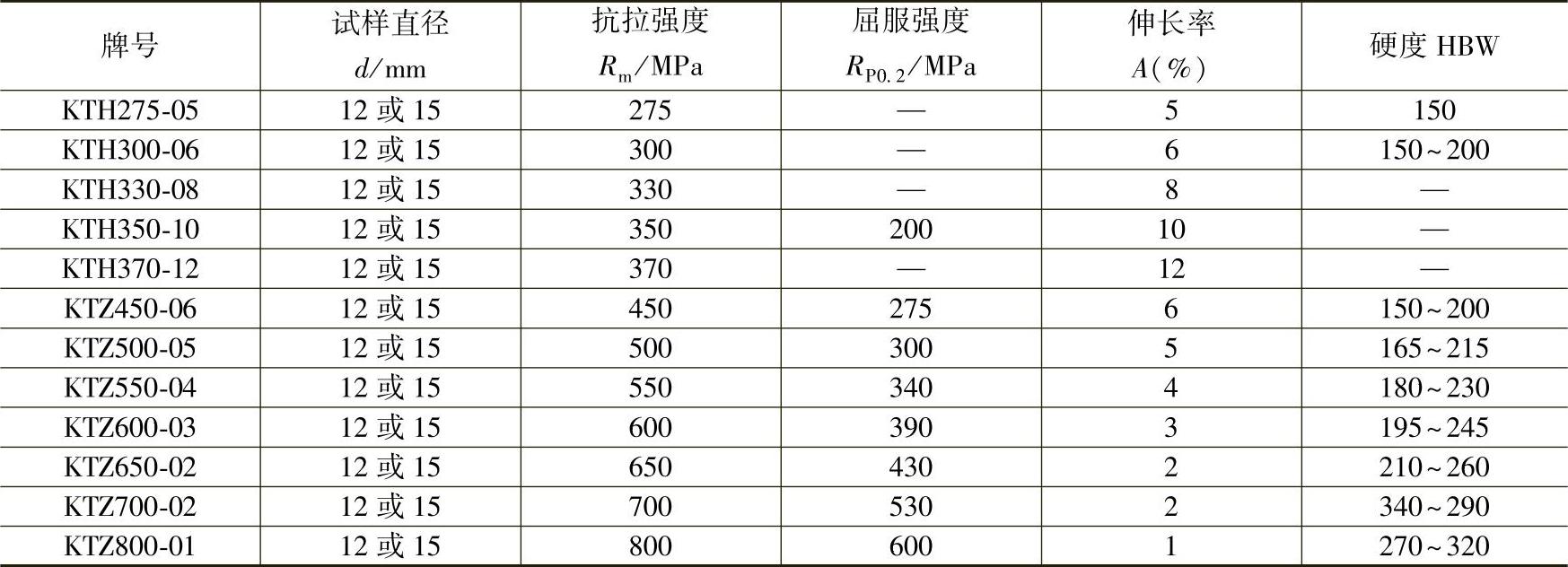

表1-23 黑芯可锻铸铁和珠光体可锻铸铁的力学性能（GB/T9440—2010）
注：1.如果需方没有明确要求，供方可以任意选取两种试样直径中的一种。
2.试样直径代表同样壁厚的铸件，如果铸件为薄壁件时，供需双方可以协商选取直径6mm或5mm试样。
3.KTH275-05或KTH300-06为专门保证压力密封性能、而不要求高强度或者高延展性的工作条件的。

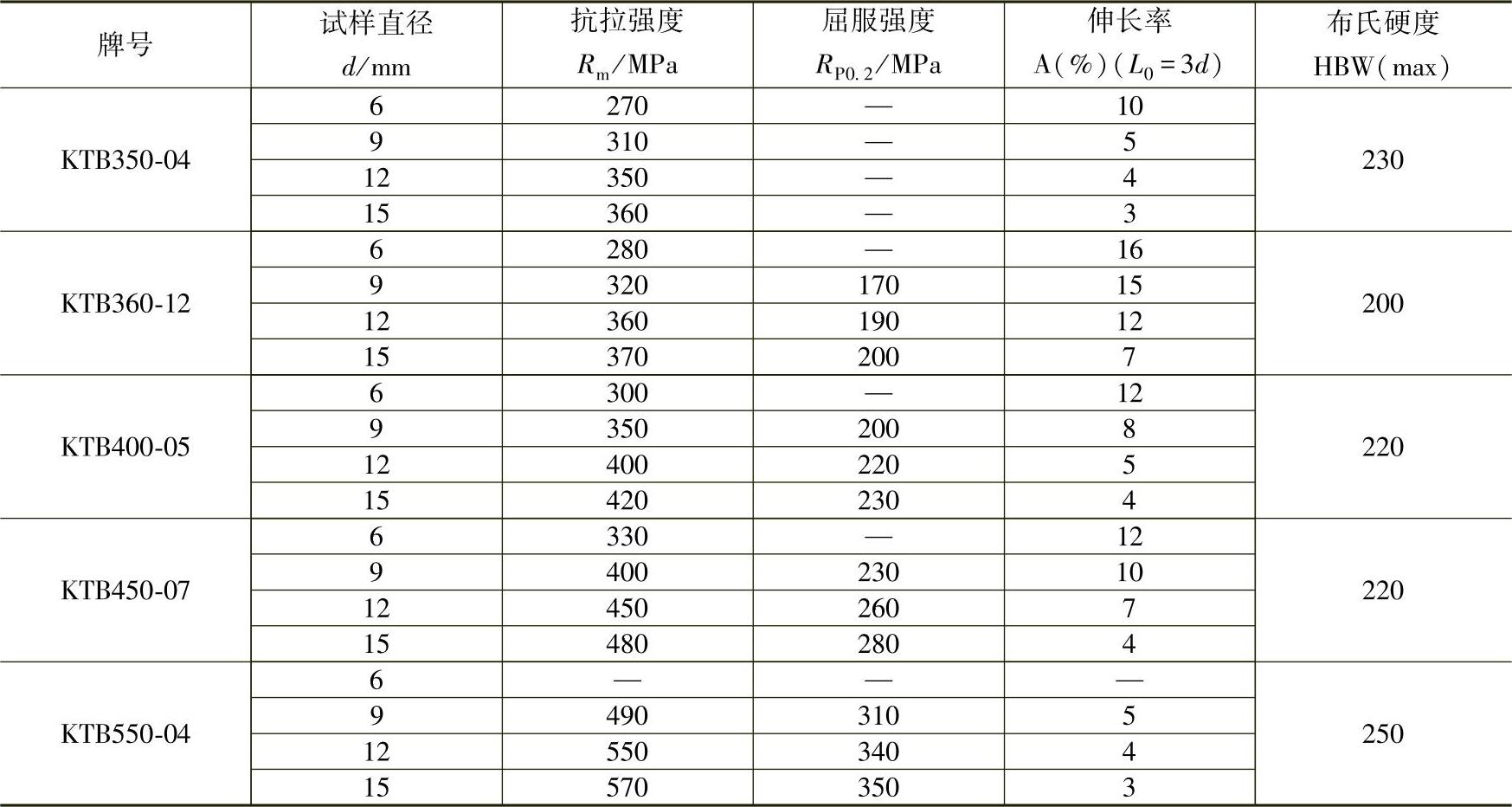

表1-24 白芯可锻铸铁力学性能（GB/T9440—2010）
注：1.所有的白芯可锻铸铁均可焊接。
2.对于小尺寸试样，很难判断其屈服强度。屈服强度的简要方法和数值由供需双方在签订订单是商定。
3.试样直径同表1-23中注1、2。
2.化学成分和金相组织
（1）化学成分 可锻铸铁化学成分可参见表1-25。

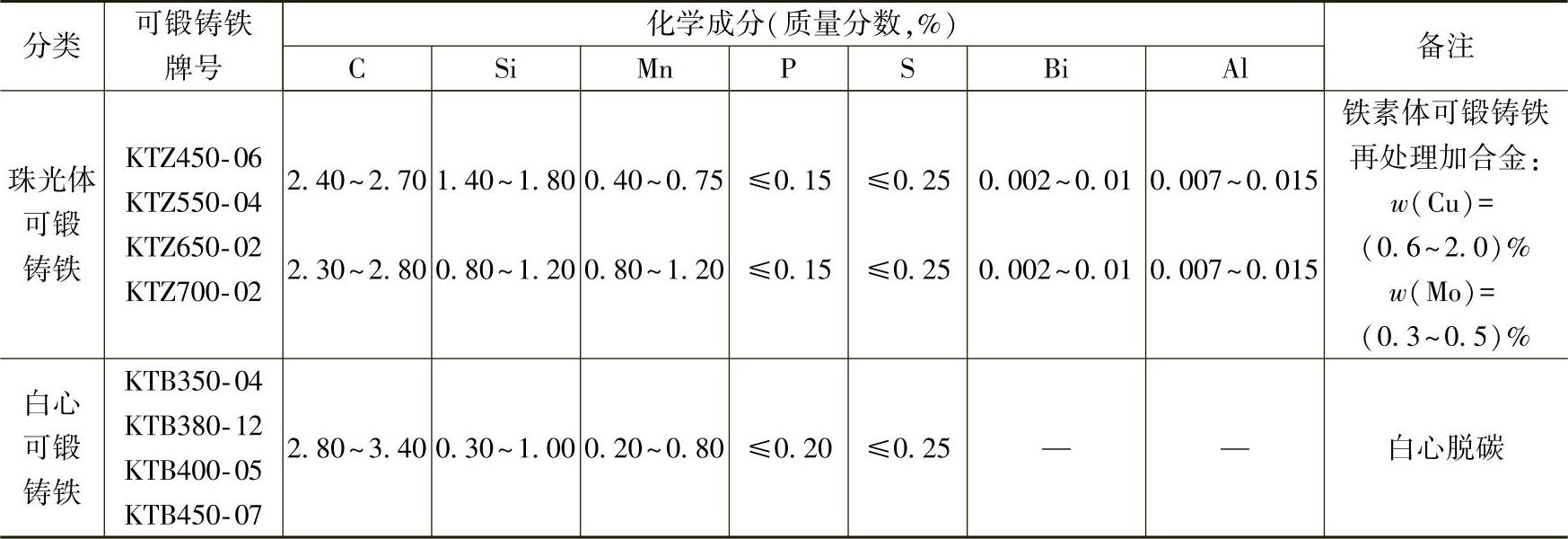

表1-25 可锻铸铁的化学成分
（续）
（2）金相组织 铁素体可锻铸铁金相组织见表1-26，珠光体可锻铸铁金相组织见表1-27。

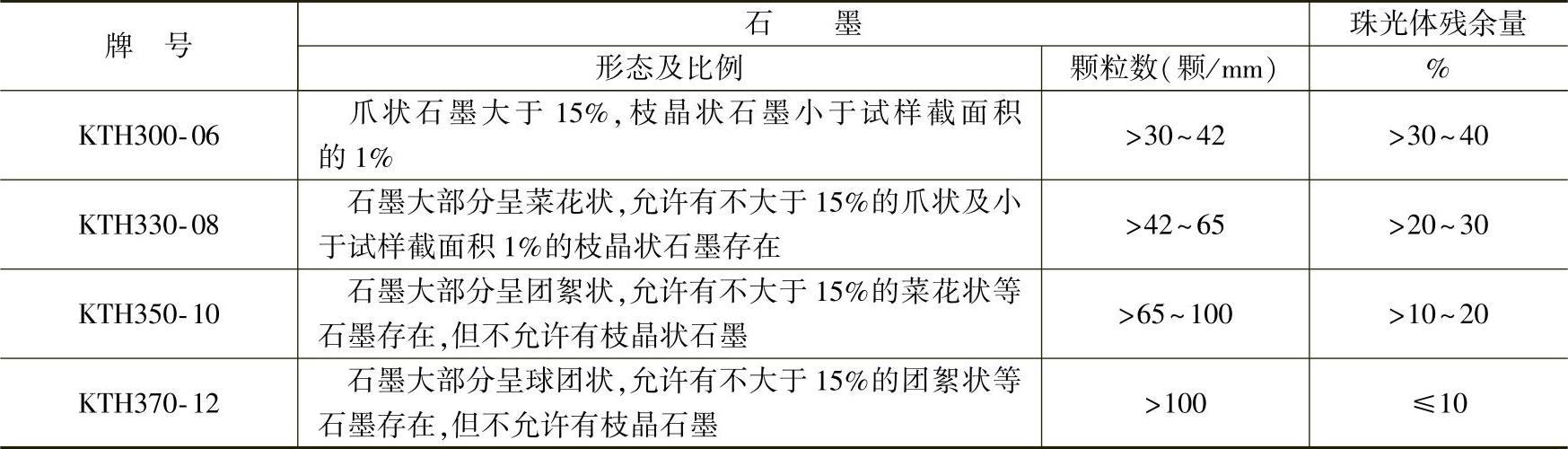

表1-26 铁素体可锻铸铁的金相组织

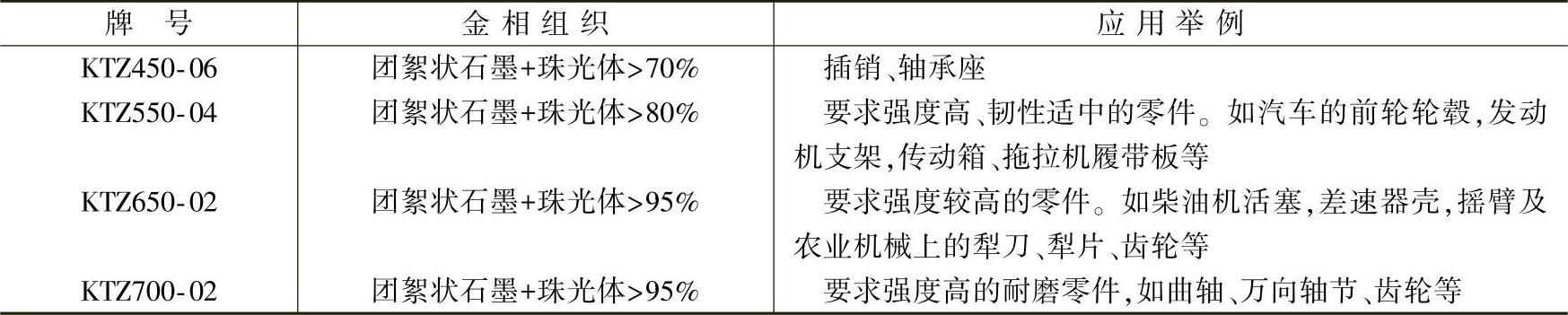

表1-27 珠光体可锻铸铁金相组织
有关简明铸铁熔炼手册的文章
- 详细阅读
-
P20+Ni钢的特性及国际牌号对比详细阅读
材料的特性P20+Ni钢是镜面塑料模具钢。该牌号不是我国研制的代号，而是国内市场上流行的俗称，意为美国P20钢添加Ni元素的改进型牌号，该钢具有高淬透性，以及良好的抛光性能、电火花加工性能和皮纹加工性能。国内市场上也有用3Cr2NiMnMo牌号表示，其Cr和Mo的含量略有调整。参考对应牌号中国GB标准牌号3Cr2NiMo、美国AISI标准牌号P20 MODIFIED、美国AISI标准牌号P20+Ni、德国DIN标准牌号1.2738、瑞典一胜百标准牌号718、瑞典UDDEHOLM标准牌号IMPAX HI HARD。......
2023-06-23
-
可锻铸铁件的分类和牌号、技术要求、试验方法、详细阅读
1 范围本标准规定了可锻铸铁件的分类和牌号、技术要求、试验方法、检验规则、铸件的标识、表面防护、包装和储运要求。本标准适用于砂型或导热性与砂型相当的铸型中铸造的可锻铸铁件。可锻铸铁的牌号表示方法应符合GB/T5612规定。表A-4-1 黑心可锻铸铁和珠光体可锻铸铁的力学性能（续）（续）①如果需方没有明确要求，供方可以任意选取两种试棒直径中的一种。拉伸试样的力学性能应符合表A-4-1和表A-4-2的规定。......
2023-06-24
-
铸铁牌号及性能特点详细阅读
白口铸铁不含石墨，其力学性能硬而脆，几乎没有塑性。可锻铸铁与灰铸铁相比，由于石墨的形态发生了改善，不仅有较高的强度，而且还有良好的塑性的韧性。球墨铸铁的强度接近于碳钢，具有良好的耐磨性和一定的塑性，并能通过热处理提高性能，因此广泛应用于机械制造业中。因此，蠕墨铸铁的力学性能介于相同基体组织的灰铸铁与球墨铸铁之间。表3-5 蠕墨铸铁的牌号与力学性能（续）......
2023-06-15
-
红茶冲泡要点及评价表详细阅读
学习目标●能根据红茶的特性，选择白瓷盖碗为主泡器。任务准备1.前置任务：以小组为单位，搜集整理“红茶冲泡”的相关资料并制作课件，在课堂上进行展示。红茶冲泡的基本程式为：备具、温具、赏茶、投茶、冲泡、分汤、敬茶、收具。茶艺师站起来向宾客鞠躬表示感谢。思考与实践1.红茶的冲泡要注意哪些事项？任务评分资料库盖碗红茶冲泡服务评价表续表......
2023-07-27
-
汽车连杆热锻模处理：寿命提升4～6倍，工艺对详细阅读
采用900℃淬火，可得到板条状马氏体，采用280～300℃等温淬火获得下贝氏体，再在500℃回火获得M＋B下复合组织，经过硼氮复合渗后连杆热锻模的寿命比常规处理高4～6倍。表8-28为5CrMnMo钢汽车连杆热锻模不同工艺处理后的模具寿命对比。......
2023-08-18
-
钢材牌号化学成分及性能分析详细阅读
球墨铸铁的牌号表示方法按GB/T5612的规定，根据单铸和附铸试块的力学性能分为15个牌号。表1-10 球墨铸铁的部分牌号化学成分注：1.附铸试件测得的力学性能值比单铸试件更接近铸件本体的性能，但并不能准确反映铸件本体的力学性能。......
2023-06-24
-
不锈钢焊条型号及牌号详解详细阅读
型号示例：表1-1 不锈钢焊条熔敷金属化学成分（续）（续）（续）注：表中的单值均为最大值①焊条型号中-××表示焊接位置和药皮类型，见表1-2和表1-3。常用焊条标准对照 不锈钢焊条GB/T 983—2012标准与其他相关标准常用焊条型号的对应关系见表1-4。铬不锈钢焊条示例奥氏体铬镍不锈钢焊条表1-5 焊条牌号第一位数字意义示例......
2023-06-15
相关推荐
