蠕墨铸铁的金相组织及性能分析

2023-06-24 理论教育版权反馈

【摘要】：金相组织蠕墨铸铁的石墨形状短而厚，头部圆钝，其紧密程度介于片状和球状石墨之间。表1-19 蠕墨铸铁与灰铸铁和球墨铸铁主要物理性能和高温性能的比较3）其他性能。常温下，铁素体基体的蠕墨铸铁冲击韧度为67.7J/cm2，珠光体蠕墨铸铁为34.3J/cm2，蠕墨铸铁的冲击韧度低于球墨铸铁。铁素体蠕墨铸铁弯曲疲劳强度达166MPa，含有60%珠光体的蠕墨铸铁为205.8MPa，超过灰铸铁一倍以上。为了保持蠕墨铸铁良好的导热性，球状石墨应控制在30%以下。

（1）金相组织蠕墨铸铁的石墨形状短而厚，头部圆钝，其紧密程度介于片状和球状石墨之间。片状石墨的长度与厚度之比，蠕虫状石墨，球状石墨。根据石墨尺寸、紧密程度和力学性能，蠕墨铸铁分为三种类型，见表1-17。

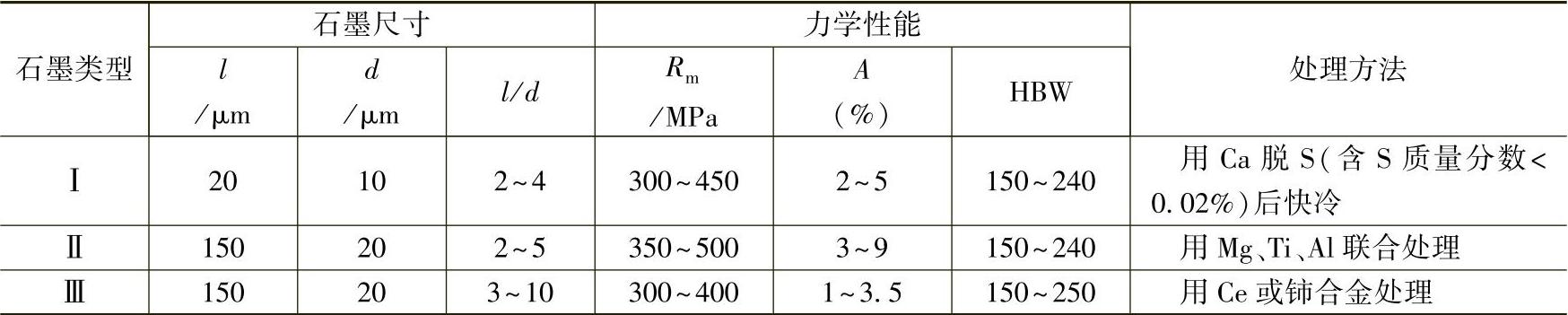

表1-17 蠕虫状石墨分类与力学性能

蠕墨铸铁铸态基体组织，以较高的铁素体含量（质数分数为40%～50%或更高）为特征。加入稳定珠光体元素（如铜、锡，锑等），可获得铸态珠光体基体，其质数分数为70%左右，也可以采用正火处理方法获得珠光体基体。

（2）性能

1）力学性能。不同珠光体含量的蠕墨铸铁的常温力学性能见表1-18。

表1-18 蠕墨铸铁的常温力学性能

蠕墨铸铁的力学性能主要受基体类型和蠕化率的影响，蠕化率稍低，抗拉强度会有所提高；相同蠕化率，珠光体基体的抗拉强度大于混合基体的，更大于铁素体基体的。蠕墨铸铁的断后伸长率比球墨铸铁低，蠕化率低或基体中铁素体量多，则断后伸长率相对提高。蠕墨铸铁的R_p0.2/R_m值是常用铸造工程材料中较高的。

2）物理性能和高温性能。蠕墨铸铁与灰铸铁和球墨铸铁相比较，主要物理性能和高温性能见表1-19。

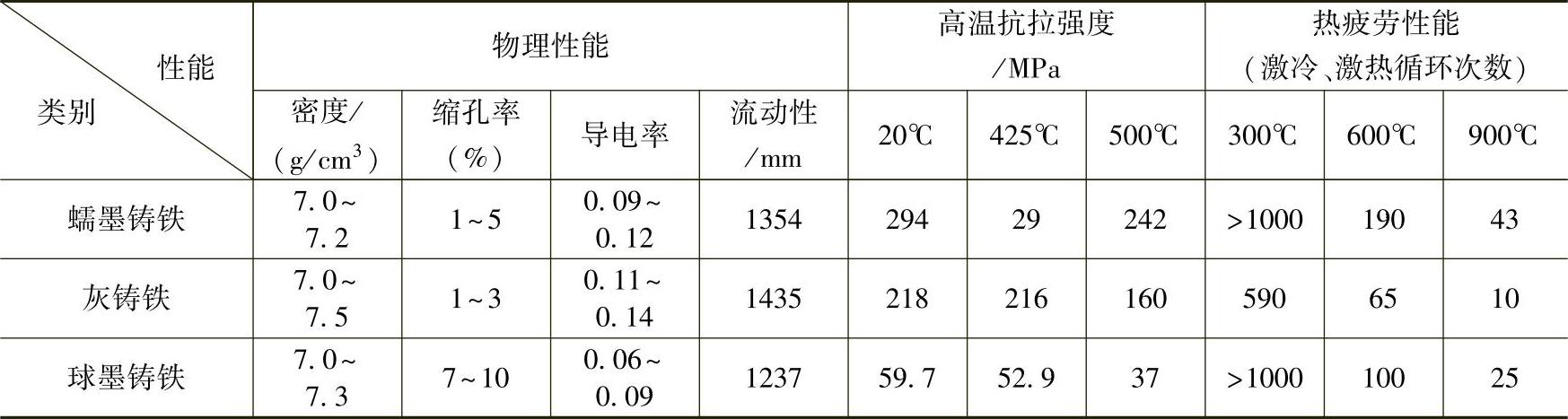

表1-19 蠕墨铸铁与灰铸铁和球墨铸铁主要物理性能和高温性能的比较

3）其他性能。常温下，铁素体基体的蠕墨铸铁冲击韧度为67.7J/cm²，珠光体蠕墨铸铁为34.3J/cm²，蠕墨铸铁的冲击韧度低于球墨铸铁。蠕墨铸铁的耐磨性为HT300的2.2倍以上，比高磷铸铁提高1倍，而与磷铜钛铸铁相近。铁素体蠕墨铸铁弯曲疲劳强度达166MPa，含有60%珠光体的蠕墨铸铁为205.8MPa，超过灰铸铁一倍以上。在条件基本相同的情况下，蠕墨铸铁的热导率（λ）随着含球状石墨数的减少而增大，λ值可达50W/（m·K），接近于灰铸铁。反之，随着蠕虫状石墨的减少和球状石墨量的增多，热导率则下降。为了保持蠕墨铸铁良好的导热性，球状石墨应控制在30%以下。

蠕墨铸铁的金相组织及性能分析

相关推荐
