可将电压源看成一个理想电压源与一个内阻R0的串联组合，将电流源看成一个理想电流源与一个内阻RS的并联组合。下面来分析在满足什么条件时，这两种电源可以互相等效。对于理想电压源和电阻串联的组合，如图2-23a所示，其输出电压为U=US-R0I或......
2023-06-22
钢材牌号化学成分及性能分析
【摘要】：球墨铸铁的牌号表示方法按GB/T5612的规定，根据单铸和附铸试块的力学性能分为15个牌号。表1-10 球墨铸铁的部分牌号化学成分注：1.附铸试件测得的力学性能值比单铸试件更接近铸件本体的性能，但并不能准确反映铸件本体的力学性能。
1.牌号
球墨铸铁是指石墨大部分或全部呈球状的铸铁。基体形式有：铁素体、珠光体、铁素体加珠光体、贝氏体、奥氏体加贝氏体等。
球墨铸铁的牌号表示方法按GB/T5612的规定，根据单铸和附铸试块的力学性能分为15个牌号。同一牌号附铸试块的力学性能按铸件壁厚做了规定。单铸试块的力学性能见表1-8、附铸试块的力学性能见表1-9。

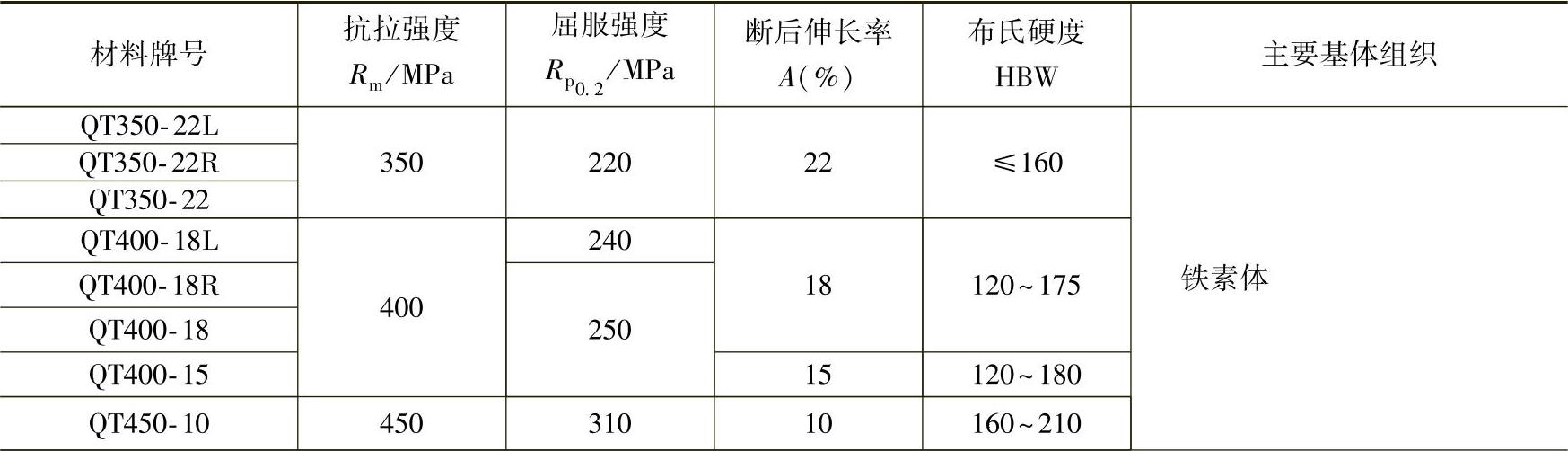

表1-8 单铸试块的力学性能（GB/T1348—2009）

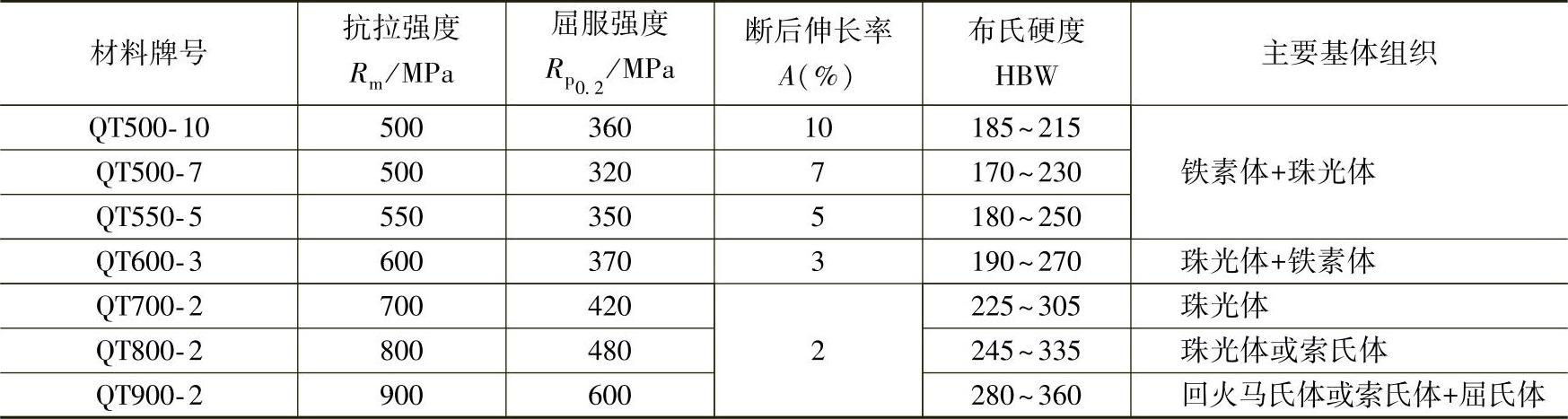

（续）
注：1.牌号中“L”表示该牌号有低温（-20℃或-40℃）条件下的冲击性能要求；“R”代表该牌号有常温（23℃）下的冲击性能要求。
2.伸长率在原始标距L0=5d上测得。L0为标段长，d为试样原始标距处的直径。

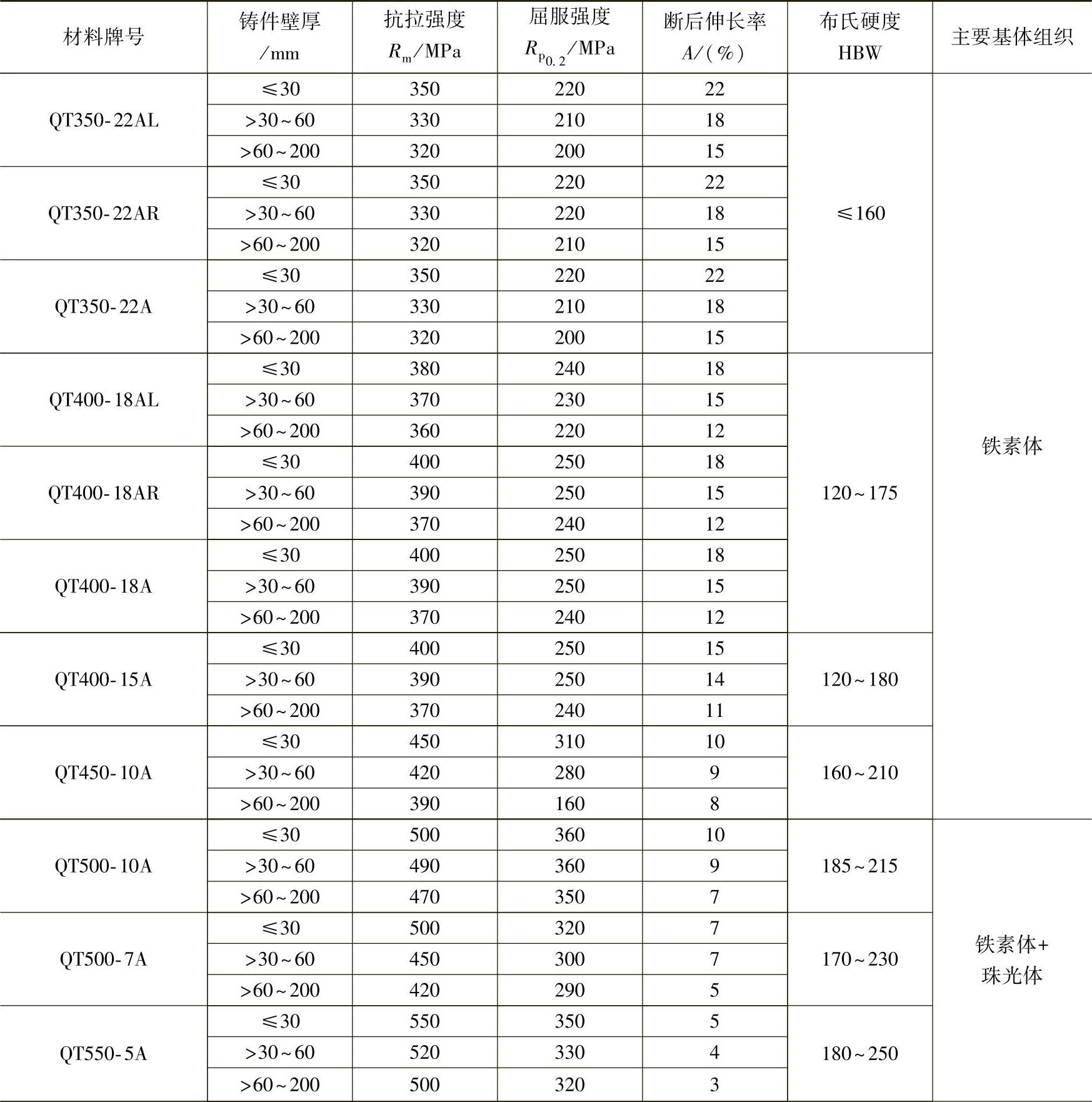

表1-9 附铸试块的力学性能（GB/T1348—2009）

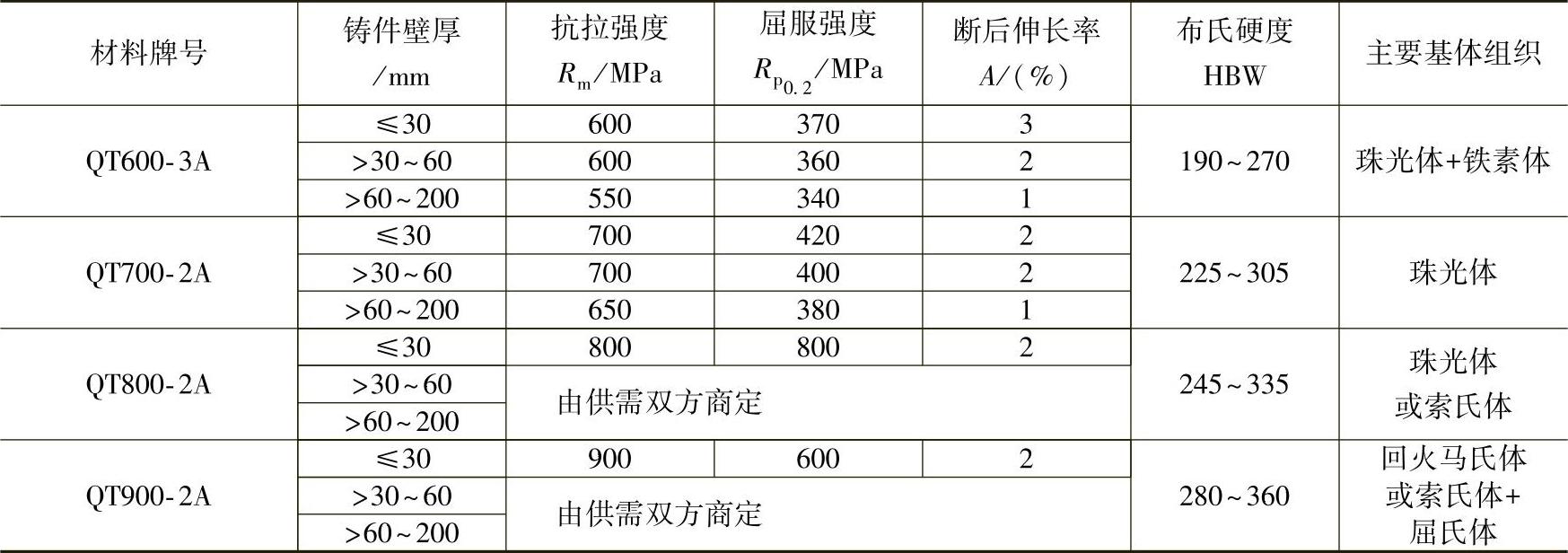

（续）
注：1.附铸试件测得的力学性能值比单铸试件更接近铸件本体的性能，但并不能准确反映铸件本体的力学性能。
2.伸长率在原始标距L0=5d上测得。L0为标段长，d为试样原始标距处的直径。
3.QT500—10只适用于高硅含量且最小抗拉强度Rm=500MPa的QT500-10和HBW200的球墨铸铁件。
2.化学成分及性能特点
球墨铸铁件的化学成分应根据铸件的牌号、壁厚、性能要求和热处理工艺等确定，部分牌号化学成分参见表1-10。

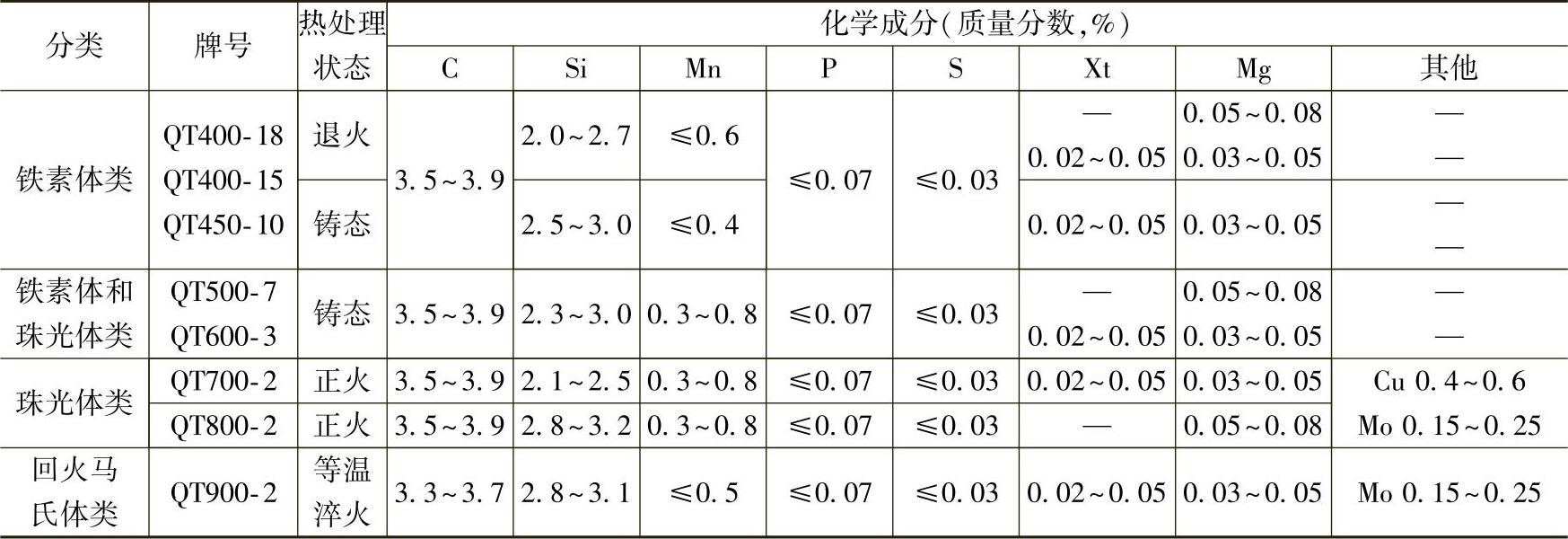

表1-10 球墨铸铁的部分牌号化学成分
球墨铸铁除有类似于灰铸铁的良好减振性、耐磨性、切削加工性以及铸造工艺性外，还具有比普通灰铸铁高得多的强度、塑性和韧性。疲劳强度相当于铸钢和碳钢。铁液成分和温度是影响铁液流动性的主要因素，球墨铸铁的流动性优于灰铸铁，碳当量4.4%～4.7%的球墨铸铁流动性最好；凝固膨胀量大于灰铸铁。球墨铸铁自由线收缩见表1-11。

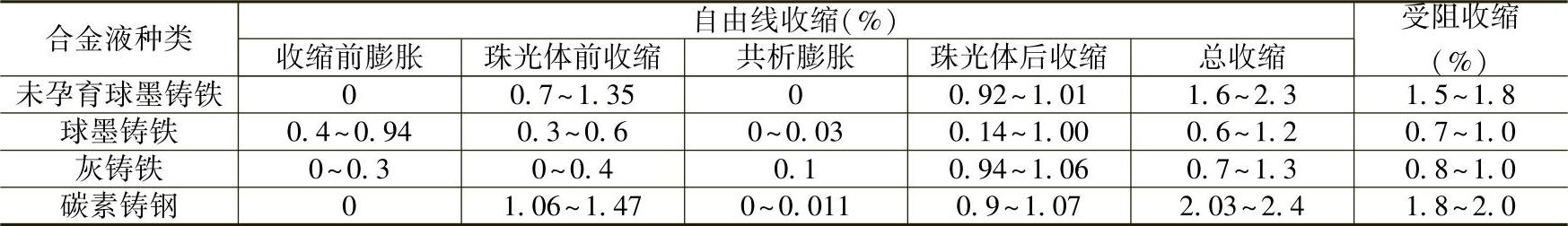

表1-11 球墨铸铁、灰铸铁、碳钢自由线收缩比较
有关简明铸铁熔炼手册的文章
- 详细阅读
-
钛及钛合金的牌号、化学成分及焊接性分析详细阅读
GB/T 3620.1—2007《钛及钛合金牌号和化学成分》规定了这三类钛及钛合金牌号和相应的化学成分，其中TA类共43个牌号，包括9种工业纯钛和34种α钛合金；TB类共10种，TC类共23种。表4-31总结了这些钛及钛合金的主要特征，表4-32列出了一些钛及钛合金的名义成分和力学性能。钛及钛合金的焊接性具有许多显著特点，其中气体及杂质污染显著影响其焊接性。因此，钛及钛合金母材的含碳质量分数应不大于0.1%，焊缝含碳量不超过母材含碳量。......
2023-07-02
-
铸铁牌号及性能特点详细阅读
白口铸铁不含石墨，其力学性能硬而脆，几乎没有塑性。可锻铸铁与灰铸铁相比，由于石墨的形态发生了改善，不仅有较高的强度，而且还有良好的塑性的韧性。球墨铸铁的强度接近于碳钢，具有良好的耐磨性和一定的塑性，并能通过热处理提高性能，因此广泛应用于机械制造业中。因此，蠕墨铸铁的力学性能介于相同基体组织的灰铸铁与球墨铸铁之间。表3-5 蠕墨铸铁的牌号与力学性能（续）......
2023-06-15
-
工业铜及合金的牌号与性能表详细阅读
工业纯铜共分为四个组别，即纯铜、无氧铜、磷脱氧铜和银铜等，工业纯铜的化学成分及力学性能见表5-1。铸造黄铜主要有硅黄铜、锰黄铜、铅黄铜等。表5-2 常用黄铜的化学成分及力学性能3.青铜代号常用的青铜主要分为加工青铜和铸造青铜。白铜的牌号以字母“B”为首，其后的数字为平均含Ni量，而Cu为余量。......
2023-06-15
-
建筑钢材主要技术性能及应用详细阅读
力学性能主要包括拉伸性能、冲击韧性、疲劳强度、硬度等；工艺性能是钢材在加工制造过程中所表现的特性，包括冷弯性能、焊接性能、热处理性能等。（二）工艺性能1.冷弯性能冷弯性能是指常温下对钢材试件按规定进行弯曲，钢材承受弯曲变形的能力。冷弯性能是钢材的重要工艺性能。冷弯检验是按规定的弯曲角度和弯心直径进行弯曲后，检查试件弯曲处外面及侧面不发生裂缝、断裂或起层，即认为冷弯性能合格。......
2023-11-07
-
可锻铸铁牌号及力学性能对比表详细阅读
表1-23 黑芯可锻铸铁和珠光体可锻铸铁的力学性能牌号及力学性能 可锻铸铁的牌号及力学性能见表1-23及表1-24。表1-24 白芯可锻铸铁力学性能注：1.如果需方没有明确要求，供方可以任意选取两种试样直径中的一种。屈服强度的简要方法和数值由供需双方在签订订单是商定。......
2023-06-24
-
锌合金模具材料的性能、化学成分及应用详细阅读
锌合金模具材料是指以锌为基体，添加铝、铜、镁等元素组成的一种制模材料。使用这样高纯的材料，对提高锌合金的力学性能有良好的作用。锌合金材料的配方比例为铝4.5％以下、铜3.5％以下、镁1％以下，这样能使锌合金材料的力学性能最好。常用的锌合金材料的化学成分见表4-29。因此，锌合金模在汽车、农机、摩托车等制造业中有较多应用。2）锌合金拉深模对于拉深工艺具有自润性，有利于增大拉深变形程度。......
2023-06-26
-
甘松化学成分及药效研究分析详细阅读
药植物的药效与其化学成分的种类及含量密切相关。目前，国内外研究人员已通过高效液相质谱、薄层色谱法、液相色谱质谱仪等技术对甘松的化学成分进行了大量研究分析。研究表明甘松属植物中萜类化合物为主要化学成分，其中以化学成分甘松新酮为代表的倍半萜类化合物最多，以及少部分环烯醚萜类、三萜类化合物。甘松植物中分离得到的甾体类化合物有β-谷甾醇[12]。......
2023-11-23
相关推荐
