绘制齿轮泵主动轴图样及三维模型建立
【摘要】：任务描述齿轮泵主动轴是具有螺纹和齿轮特征的典型零件之一。本任务结合螺纹和齿轮的规定画法，利用AutoCAD正确绘制其零件图样，以巩固螺纹和齿轮相关知识点，掌握螺纹、齿轮零件图的绘制方法。采用比例画法时，小径可按大径的0.85倍绘制。在剖视图中，齿根线用粗实线绘制，且无论剖切平面是否通过轮齿，轮齿一律按不剖绘制。任务实施绘制如图3-4-9所示的齿轮泵主动轴零件图样。
任务描述
齿轮泵主动轴是具有螺纹和齿轮特征的典型零件之一。本任务结合螺纹和齿轮的规定画法，利用AutoCAD正确绘制其零件图样，以巩固螺纹和齿轮相关知识点，掌握螺纹、齿轮零件图的绘制方法。
任务目标
（1）掌握螺纹的规定画法。
（2）掌握齿轮的规定画法。
（3）能正确进行零件图样绘制和三维建模。
相关理论知识点
知识点一 螺纹的规定画法
1.外螺纹的画法

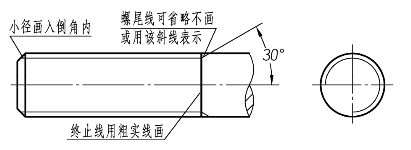

外螺纹的牙顶用粗实线表示，牙底用细实线表示。在非圆视图中，牙底的细实线应画入倒角内，螺纹终止线用粗实线表示，螺尾部分一般不必画出。但当需要表示螺尾时，可用与轴线成30°的细实线画出，如图3-4-1所示。在投影为圆的视图中，螺纹的小径用大约3/4圈的细实线圆弧表示，倒角圆不画。
图3-4-1 外螺纹的画法
此外，在比例画法中，螺纹小径可按大径的0.85倍近似画出。螺纹局部剖视图的画法如图3-4-2所示。
图3-4-2 螺纹局部剖视图
2.内螺纹的画法
在非圆视图中，当采用剖视图时，内螺纹的牙顶用粗实线表示，牙底用细实线表示，螺纹终止线用粗实线绘制，剖面线应画到粗实线处。在投影为圆的视图中，螺纹大径用约3/4圈的细实线圆弧绘制，小径用粗实线圆绘制，倒角圆不画。采用比例画法时，小径可按大径的0.85倍绘制。

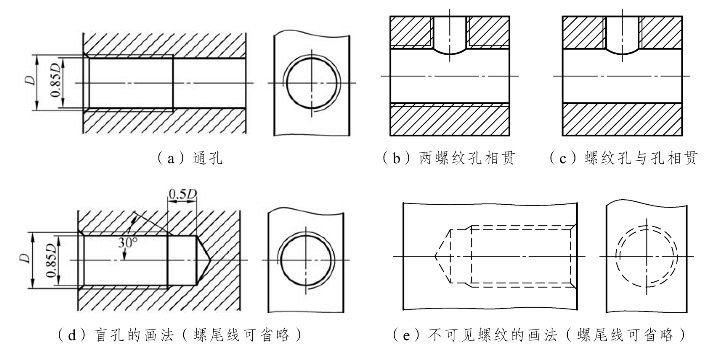

当螺纹孔为盲孔（非通孔）时，应将钻孔深度和螺纹的深度分别画出，且螺纹终止线到孔的末端的距离按大径的0.5倍绘制，钻孔时在末端形成的锥角按120°绘制。当螺纹的投影不可见时，所有图线均为细虚线。相关螺纹孔的正确画法如图3-4-3所示。
图3-4-3 螺纹孔
3.内、外螺纹旋合的画法

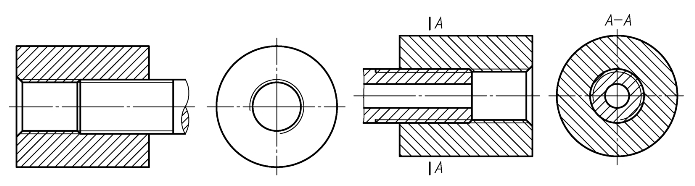

在剖视图中，内、外螺纹的旋合部分应按外螺纹的画法绘制，其余不旋合部分按各自的规定画法绘制。必须注意的是，表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐。此外，在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制，如图3-4-4所示。

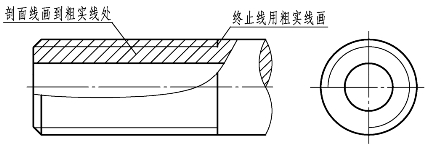

图3-4-4 内、外螺纹旋合的画法
4.螺纹牙型的表示方法
螺纹牙型一般不在图形中表示，当需要表示螺纹牙型时，可按图3-4-5的形式绘制。

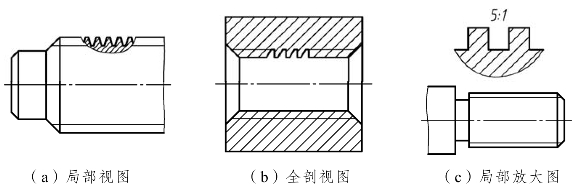

图3-4-5 螺纹牙型的表示方法
知识点二 齿轮的规定画法

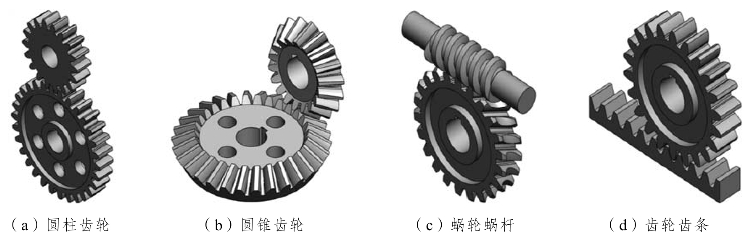

常见的传动齿轮有：圆柱齿轮—— 适用于两平行轴的传动；圆锥齿轮—— 适用于两相交轴（一般成 90°相交）的传动；蜗轮蜗杆—— 适用于空间两交叉轴的传动；齿轮齿条如图3-4-6所示。
图3-4-6 常见的传动齿轮
齿轮按轮齿方向和形状不同分为直齿、斜齿、人字齿等。齿形轮廓曲线有渐开线、摆线、圆弧等形状，一般采用渐开线齿廓。
1.单个齿轮的画法
单个齿轮一般用两个视图来表达，且在平行于齿轮轴线的投影面上的视图可以画成全剖视图或半剖视图，其画法如图3-4-7所示。
图3-4-7 单个齿轮
（1）在视图中，齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用细点画线表示，齿根圆和齿根线用细实线绘制，也可省略不画。
（2）在剖视图中，齿根线用粗实线绘制，且无论剖切平面是否通过轮齿，轮齿一律按不剖绘制。除轮齿部分外，齿轮的其他部分均按真实投影画出。
2.齿轮零件图的画法

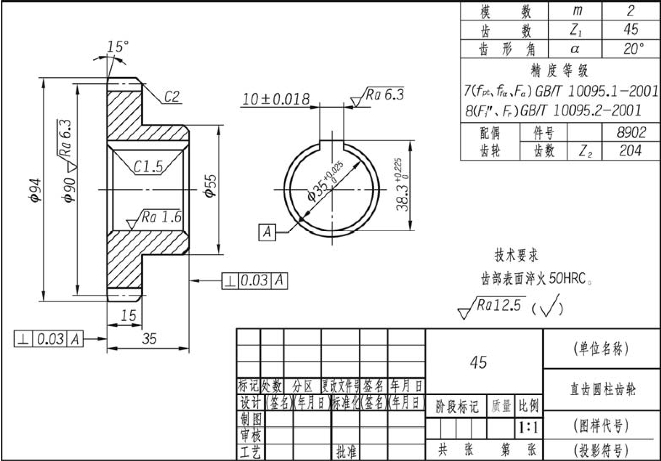

在零件图中，轮齿部分的径向尺寸仅标注出分度圆直径和齿顶圆直径即可；轮齿部分的轴向尺寸仅标注齿宽和倒角；其他参数如模数、齿数等，可在位于图纸右上角的参数表中给出，如图3-4-8所示。
图3-4-8 齿轮零件图
3.一对齿轮啮合的画法

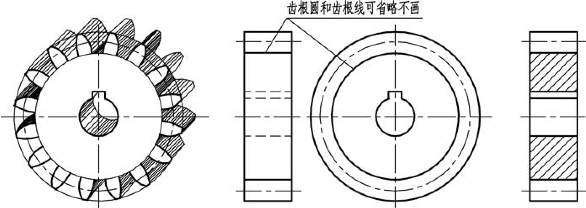

一对齿轮啮合的画法如图3-4-9所示。在投影为圆的视图上，齿顶圆用粗实线绘制，两齿轮的分度圆相切并用细点画线绘制，齿根圆省略不画；若投影为非圆的视图采用剖视图时，啮合区域内一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿按被遮挡处理，即齿顶线用细虚线绘出，齿顶线和齿根线之间的缝隙为0.25m（m为模数），如图3-4-9（a）所示。
当投影为非圆的视图不采用剖视绘制时，可采用图3-4-9（b）所示的表达方法，即啮合区域内，分度线用粗实线绘制，齿顶线和齿根线均不画。
任务实施
（1）绘制如图3-4-9所示的齿轮泵主动轴零件图样。
（2）根据图3-4-9所示的相关尺寸自行建立三维模型，结果如图3-4-10所示。

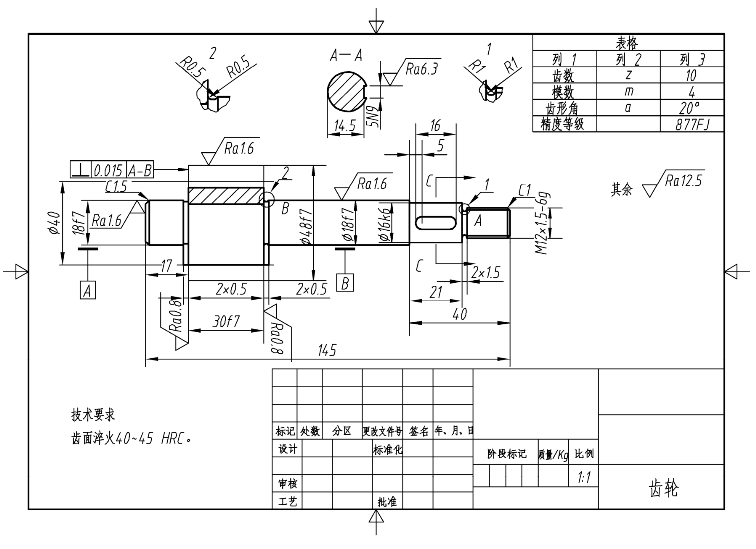

图3-4-9 齿轮泵主动轴

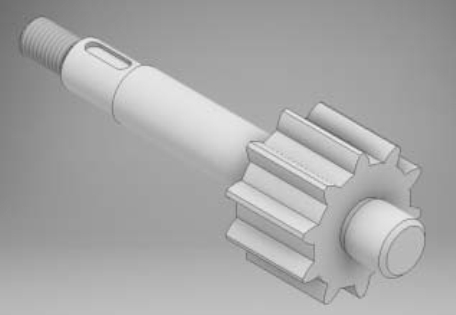

图3-4-10 绘图结果
任务评价
任务评价单见表3-4-1。
表3-4-1 任务评价单
