绘制减速器从动轴图样并建立三维模型
【摘要】：任务描述减速器从动轴承担着力矩传输的重要任务，也是轴系类零件的典型代表，使用断面图和局部放大图能对轴系类零件进行很好的表达。本任务将通过对断面图、局部放大图等相关知识的学习，完成减速器从动轴图样绘制并进行三维建模，以更好掌握和运用相关理论知识点。图3-3-10 轴套自行完成减速器从动轴的三维建模，完成效果如图3-1-11所示。
任务描述

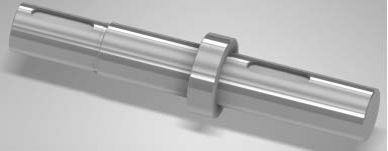

减速器从动轴承担着力矩传输的重要任务，也是轴系类零件的典型代表，使用断面图和局部放大图能对轴系类零件进行很好的表达。本任务将通过对断面图、局部放大图等相关知识的学习，完成减速器从动轴图样绘制并进行三维建模，以更好掌握和运用相关理论知识点。
任务目标
（1）理解断面图的概念及分类。
（2）掌握断面图的画法和标注方法。
（3）掌握局部放大图的应用。
（4）能正确进行轴的三维建模并绘制零件图。
相关理论知识点
知识点一 断面图
1.断面图的概念

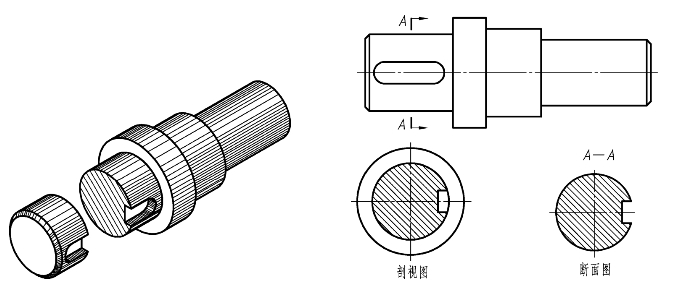

假想用剖切面将零件某处切断，仅画出剖切面与零件接触部分的图形，称为断面图。断面图和剖视图的区别在于断面图仅画出断面的形状，而剖视图除要画出断面的形状外，还要画出剖切面后面的其他可见部分的投影，如图3-3-1所示。
图3-3-1 断面图
2.断面图的分类
1）移出断面图

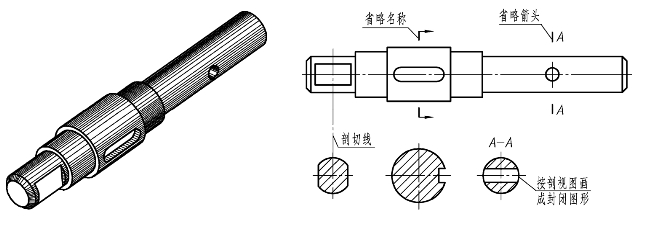

画在视图之外的断面图，称为移出断面图。移出断面图应尽量配置在剖切符号或剖切线的延长线上，必要时也可以配置在其他位置。当移出断面图是对称图形时，也可以配置在视图的中断处，如图3-3-2所示。
图3-3-2 移出断面图
移出断面图的标注方法和剖视图相同，粗短线表示剖切面位置，箭头表示投射方向，拉丁字母表示断面图名称。
其标注可以根据具体情况简化或省略（见图3-3-3），具体如下：
图3-3-3 移出断面图的画法
（1）当移出断面图配置在剖切线的延长线上，且图形对称时，表示剖切位置的剖切符号用细点画线绘制（剖切线），表示投射方向的箭头和表示断面图名称的字母可以省略。
（2）当将移出断面图配置在剖切位置的延长线上，但图形不对称时，剖切符号和表示投射方向的箭头必须标出，但表示断面图名称的字母可以省略。
（3）当移出断面图没有配置在剖切位置的延长线上，且图形对称时，剖切符号和表示断面图名称的字母必须标出，但表示投射方向的箭头可以省略。
值得注意的是：当移出断面图没有配置在剖切位置的延长线上，且图形不对称时，必须采用完整的标注方法。

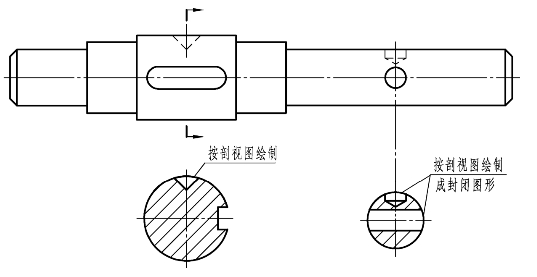

绘制移出断面图时的特殊画法：图3-3-4所示为带有孔和凹坑的断面图画法。
图3-3-4 特殊画法

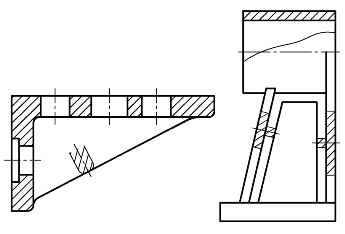

图3-3-5所示为带有非圆孔槽的断面图画法，图3-3-6所示为两个相交的剖切平面得到的断面。
图3-3-5 断面图1
图3-3-6 断面图2
2）重合断面图

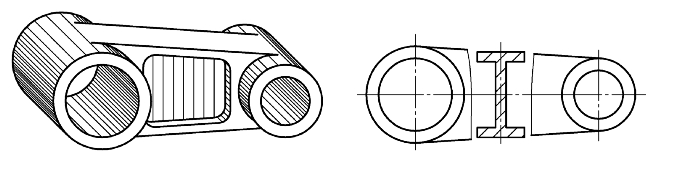

将断面图直接绘制在视图的剖切位置处，这样得到的断面图称为重合断面图。重合断面图的轮廓线要用细实线绘制。当断面图的轮廓线和视图的轮廓线重合时，视图的轮廓线应连续画出，不应间断。
当重合断面图对称时，不需要标注，如图3-3-7所示；当重合断面图不对称时，要标注箭头和剖切符号，如图3-3-8所示。
图3-3-7 对称时
图3-3-8 非对称时
知识点二 局部放大图
1.局部放大图的概念
将机件的局部结构，用大于原图形所采用的比例画出的图形，称为局部放大图。局部放大图可采用原图形所采用的表达方法，也可采用与原图形不同的表达方法。例如，原图形为视图，局部放大图可为剖视图。
2.局部放大图的画法和标注方法

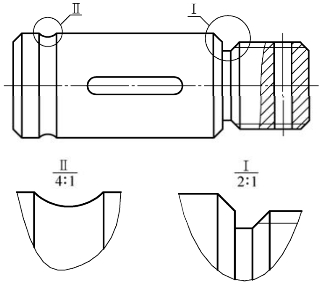

绘制局部放大图时，应用细实线圈出被放大的部位。当同一机件上有多个放大图时，必须用罗马数字依次为被放大的部位编号，并在局部放大图的上方注出相应的罗马数字和所采用的比例，如图3-3-9所示。
图3-3-9 局部放大图
任务实施
减速器从动轴的零件图绘制和三维建模：

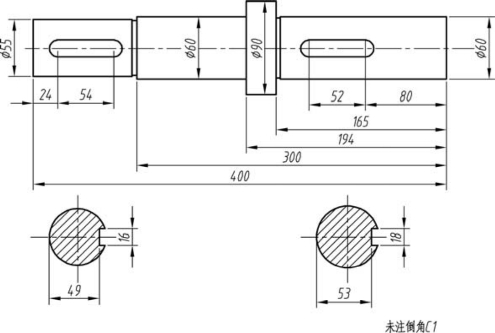

（1）使用AutoCAD完成如图3-1-10所示的轴套的工程图样绘制。
图3-3-10 轴套
（2）自行完成减速器从动轴的三维建模，完成效果如图3-1-11所示。
图3-3-11 三维模型
三维建模中键槽的制作方法（以第一个键槽为例）：

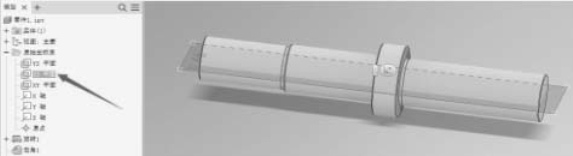

在绘图界面左侧【模型】导航窗口中的【原始坐标系】中选中草图绘制的平面（本次绘图使用的XZ平面），如图3-1-12所示。
图3-3-12 草图绘制平面

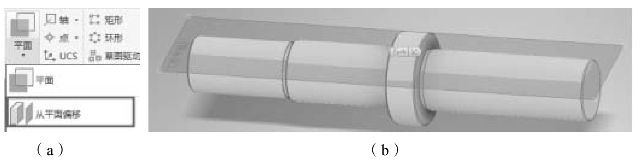

在【三维模型】菜单中，点击【平面】→【从平面偏移】，如图3-1-13（a）所示，输入平面要偏移的距离得到需要的工作平面（本次偏移距离为21.5 mm），结果如图3-1-13（b）所示。
图3-3-13 偏移

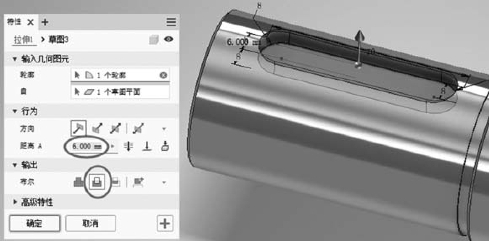

在工作平面上绘制键槽形状，完成草图后点击拉伸按钮，选择【输出】中的布尔【求差】选项（拉伸距离为6 mm）。拉伸结果如图3-1-14所示。
图3-3-14 拉伸结果
任务评价

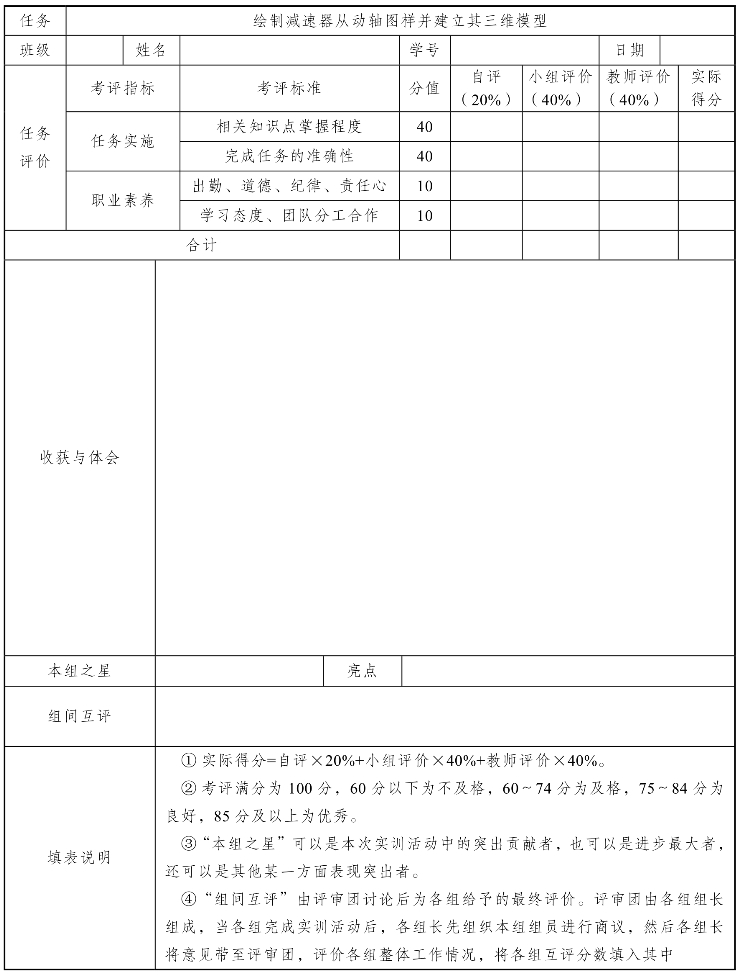

任务评价单见表3-3-1。
表3-3-1 任务评价单
