绘制支座图样并建立三维模型

2023-06-24 理论教育版权反馈

【摘要】：本任务将通过对支座图样的绘制和三维模型的建立，灵活运用半剖视图和局部剖视图正确表达机械零件，通过“以练促学”的方式掌握相关知识。半剖视图适用于内、外形状都需要表达，并且具有对称平面的机件。图3-2-1 肋板的画法知识点二局部剖视图用剖切平面剖开机件局部所得的剖视图，称为局部剖视图。图3-2-3 局部剖视图任务实施支座图样绘制：在AutoCAD中，根据图3-2-4中相关数据正确绘制出支座的图样。

任务描述

支座是用以支承和固定设备的部件，主要承受设备、附件和物料的重力，当设备安装在室外时还要承受风载荷和地震载荷。本任务将通过对支座图样的绘制和三维模型的建立，灵活运用半剖视图和局部剖视图正确表达机械零件，通过“以练促学”的方式掌握相关知识。

任务目标

（1）掌握半剖视图的概念及应用。

（2）掌握局部剖视图的概念及应用。

（3）能正确、灵活地使用剖视图表达机械零件。

（4）能正确对支座进行三维建模。

相关理论知识点

知识点一半剖视图

1.半剖视图的概念

当零件具有对称平面（或基本对称）时，在垂直于对称平面的投影面上，以对称中心线为界，一半画成剖视，另一半画成视图，称为半剖视图。

半剖视图适用于内、外形状都需要表达，并且具有对称平面的机件。当机件形状接近对称且不对称部分已经有图形表达清楚时，也可以采用半剖视图。

2.半剖视图的应用案例（肋板的画法）

零件上的三棱柱肋板起加强零件强度和刚度的作用。当剖切平面平行于肋板时，肋板的投影不画剖面线，但需用粗实线将肋板与其相邻部分分开，如图3-2-1所示。需要注意的是，剖开部分的肋板轮廓线应是圆柱体的转向轮廓线。

pagenumber_ebook=107,pagenumber_book=102

图3-2-1 肋板的画法

知识点二局部剖视图

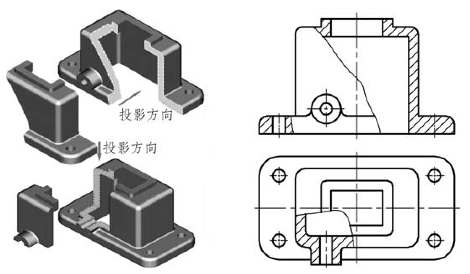

用剖切平面剖开机件局部所得的剖视图，称为局部剖视图。局部剖视图主要用于表达不宜采用全剖视图和半剖视图的零件，如图3-2-2所示。

pagenumber_ebook=108,pagenumber_book=103

图3-2-2 局部剖视图

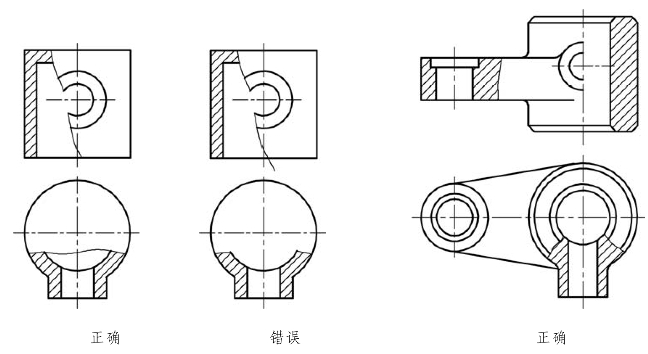

局部剖视图中内、外形之间分界线使用细波浪线，波浪线不能与图形中其他图线重合，也不能画在其他图线的延长线上；波浪线只能画在机件表面的实体部分，不得穿越孔或槽（应断开），也不超出图形之外。当被剖结构为回转体时，可将该结构的中心线作为局部剖视与视图的分界线。具体画法如图3-2-3所示。

pagenumber_ebook=108,pagenumber_book=103

图3-2-3 局部剖视图

任务实施

（1）支座图样绘制：在AutoCAD中，根据图3-2-4中相关数据正确绘制出支座的图样。

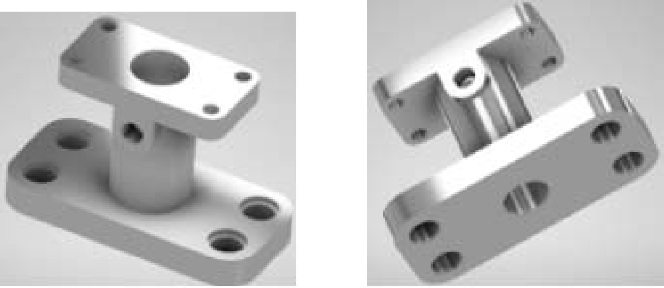

（2）根据图3-2-4中相关数据，正确进行支座的三维建模，结果如图3-2-5所示。

pagenumber_ebook=109,pagenumber_book=104

图3-2-4 支座

pagenumber_ebook=109,pagenumber_book=104

图3-2-5 三维模型

任务评价

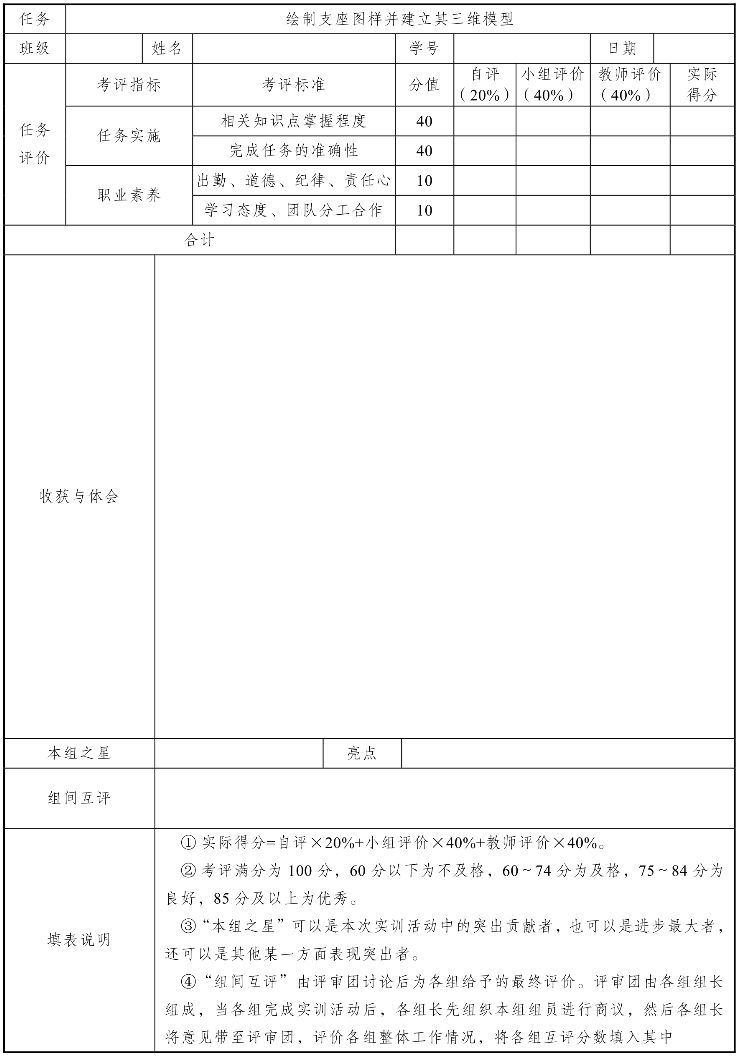

任务评价单见表3-2-1。

表3-2-1 任务评价单

pagenumber_ebook=110,pagenumber_book=105
