绘制轴套图样并建立三维模型

2023-06-24 理论教育版权反馈

【摘要】：本任务将通过完成对轴套工程图样的绘制和三维建模，认识轴套零件的结构和作用，加深对剖视图相关知识的理解。任务目标掌握剖视图的概念及特点。前面的各剖视图例均为全剖视图。全剖视图主要适用于外形简单或已有图形表达清楚、内部结构需要表达或较为复杂的零件。图3-1-8 全剖视图任务实施轴套的零件图绘制。

任务描述

轴套是套在转轴上，在机器中可起支承、定位、导向或保护轴作用的机件。本任务将通过完成对轴套工程图样的绘制和三维建模，认识轴套零件的结构和作用，加深对剖视图相关知识的理解。

任务目标

（1）掌握剖视图的概念及特点。

（2）能对零件进行正确的剖视表达和标注。

（3）能正确进行轴套的图样绘制和三维建模。

相关理论知识点

知识点一视图的概念及分类

1.基本视图

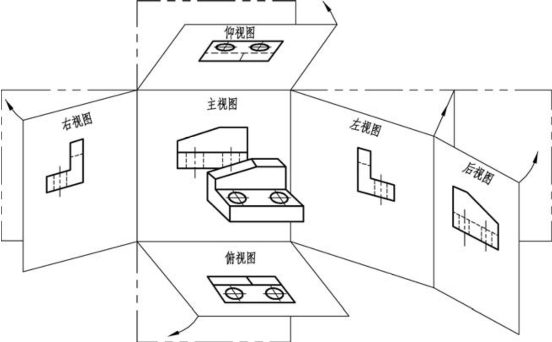

用正投影法绘制的物体的图形称为视图，零件向基本投影面投射得到的视图称为基本视图。它是在三视图（主视图、俯视图、左视图）的基础上增加所得，如图3-1-1所示。

pagenumber_ebook=101,pagenumber_book=96

图3-1-1 基本视图

2.向视图

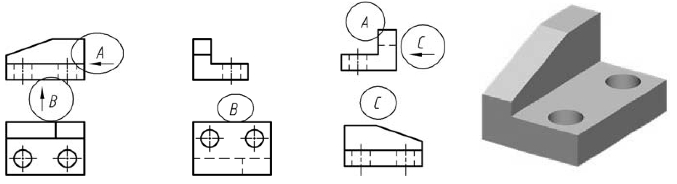

可自由配置的基本视图称为向视图。画向视图时，应在视图上方标出视图的名称“×”，同时在相应的视图附近用箭头指明投射方向，并注上相同的字母，如图3-1-2所示。

pagenumber_ebook=101,pagenumber_book=96

图3-1-2 向视图

3.局部视图

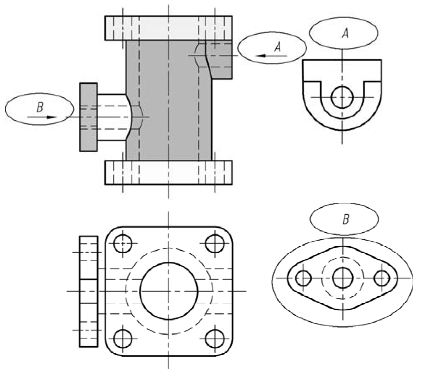

将物体的某一部分向基本投影面投射所得的视图称为局部视图。局部视图中应用带字母的箭头指明要表达的部位和投射方向，并注明视图名称；局部视图的范围用波浪线表示；当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略，如图3-1-3所示；局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。

pagenumber_ebook=102,pagenumber_book=97

图3-1-3 局部视图

4.斜视图

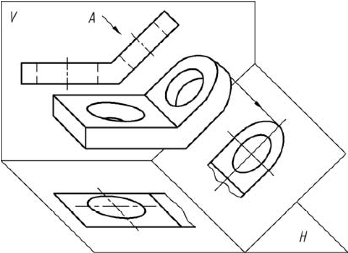

物体向不平行于基本投影面的平面投射所得的视图称为斜视图。当物体的表面与投影面成倾斜位置时，其投影不反映实形。这时候增设一个与倾斜表面平行的辅助投影面（该投影面应垂直于一基本投影面），将倾斜部分向辅助投影面投射，如图3-1-4所示。

pagenumber_ebook=102,pagenumber_book=97

图3-1-4 斜视图

知识点二剖视图的概念及画法

1.剖视图的概念

若机件的内部形状比较复杂时，图上的虚线较多，可能和外形轮廓线重叠，这既不利于读图，也不便于标注尺寸。假想用剖切平面剖开机件，将处于观察者和剖切平面之间的部分移去，而将剩余部分向投影面投影，所得到的图形，称为剖视图，如图3-1-5所示。

pagenumber_ebook=103,pagenumber_book=98

图3-1-5 剖视图

2.剖视图的画法

（1）确定剖切平面的位置：剖切平面一般应通过物体内部孔、槽等对称面或轴线，且使其平行或垂直于某一投影面，以使剖切后孔、槽的投影反映实形。

（2）画剖视图的投影：必须对剖切后余下的全部形体进行投影，特别要注意不能漏线。

假想剖切：物体是假想被剖切面剖开的，剖切后的状态仅反映在相应的剖视图上，并不影响其他视图的绘制。

虚线处理：剖视图中，零件后部的不可见轮廓线（虚线）一般省略不画，只有对尚未表达清楚的结构，才用虚线画出。

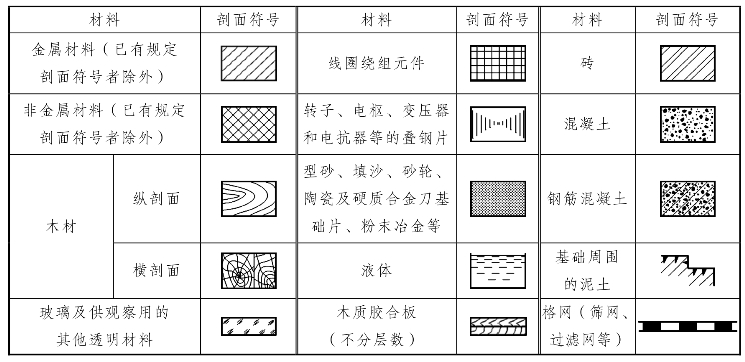

（3）剖面符号的画法及规定：剖视图中，剖面区域一般应画出剖面符号，以区分机件上被剖切到的实体部分和未剖切到的空心部分。根据各种机件所使用的不同材料，制图标准规定了各种材料的剖面符号。部分材料的剖面符号见表3-1-1。

表3-1-1 剖面符号

pagenumber_ebook=103,pagenumber_book=98

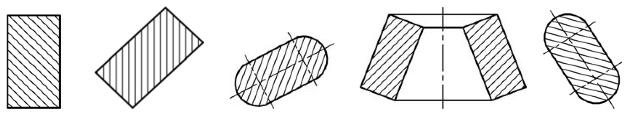

不需要在剖面区域中表示材料的类别时，可采用通用剖面线表示。通用剖面线应以适当角度的细实线绘制，最好与主要轮廓线或剖面区域的对称线成45°角。若需要在剖面区域中表示材料的类别时，则应采用国家标准规定的剖面符号。对同一机件，在它的各个剖视图和断面图中，所有剖面线的倾斜方向应一致，间隔要相同，如图3-1-6所示。

pagenumber_ebook=104,pagenumber_book=99

图3-1-6 通用剖面线

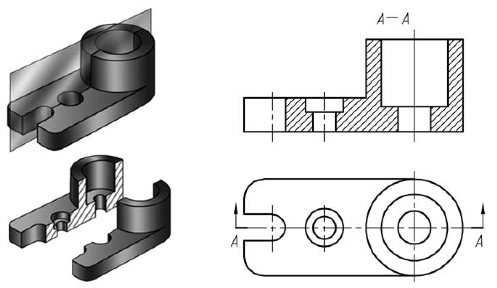

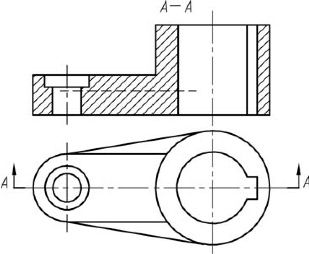

一般在剖视图的上方标注剖视图的名称为“A—A”“B—B”“C—C”等，在相应的视图上用剖切符号（长5～10 mm的粗实线）表示，在剖切符号的起、迄及转折处用箭头表示，并注上同样的字母，如图3-1-7所示。

pagenumber_ebook=104,pagenumber_book=99

图3-1-7 剖视图的标注

当剖视图按投影关系配置，中间又没有其他图形隔开时，可以省略箭头。当剖切平面与机件的对称面重合，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略标注。

知识点三剖视图的分类—— 全剖视图

剖视图分为全剖视图、半剖视图和局部剖视图，下面重点介绍全剖视图。

用剖切平面完全地剖开零件，所得到的剖视图就称为全剖视图。前面的各剖视图例均为全剖视图。全剖视图主要适用于外形简单或已有图形表达清楚、内部结构需要表达或较为复杂的零件。

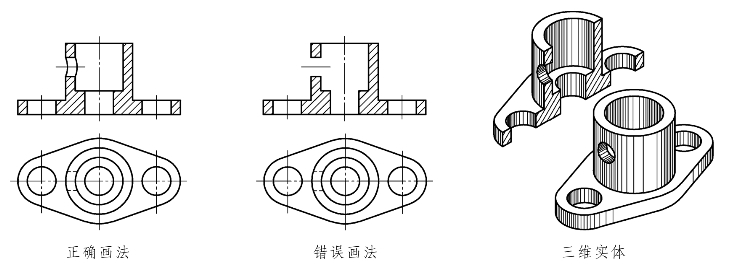

如图3-1-8所示的零件，其内孔为阶梯孔。从立体图上看，剖开后的剖面处是断开的，但阶梯孔的后面还有半个环形柱面，因此剖视图中阶梯孔台阶面的投影是连续的。孔与孔的相贯线也是同样的道理，剖开后的相贯线为粗实线，如图3-1-8所示。

pagenumber_ebook=105,pagenumber_book=100

图3-1-8 全剖视图

任务实施

（1）轴套的零件图绘制。

使用AutoCAD完成如图3-1-9所示的轴套的图样绘制。

pagenumber_ebook=105,pagenumber_book=100

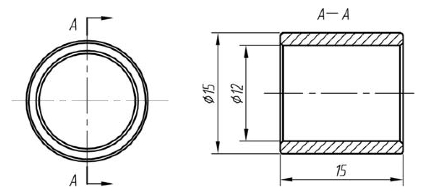

图3-1-9 轴套

知识补充：图案的填充—— 利用图案填充的方式表示剖切面的操作方法。

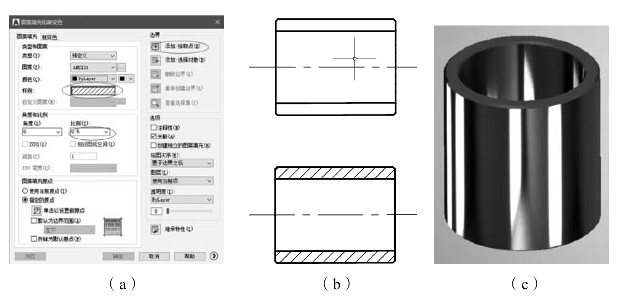

① 点击【绘图】-，打开图案填充对话框，按照图3-1-10进行设置。

pagenumber_ebook=105,pagenumber_book=100

图3-1-10 图案填充设置

② 在如图3-1-10（a）所示的对话框中的【图案】或【样例】中选择合适的填充图案。

③ 在角度和比例中对比例进行适当设置。角度为填充图案旋转的度数，比例为图案密集程度，数值越小越密集。

④ 点击【添加：拾取点】选择需要填充的封闭区域，如图3-1-10（b）所示。

⑤ 点击【确定】按钮即可完成填充，如图3-1-10（b）所示。

（2）自行完成轴套的三维建模，完成效果如图3-1-10（c）所示。

任务评价

任务评价单见表3-1-2。

表3-1-2 任务评价单

pagenumber_ebook=106,pagenumber_book=101
