任务描述

V形垫铁主要用于支撑工件的圆柱面，使圆柱的轴线平行于平台工作面，便于找正和划线。本任务将通过认识V形垫铁机械图样并绘制其三视图和三维建模来学习如何正确、完整地绘制平面立体截交线。

任务目标

（1）熟悉基本体被平面切割后截交线的绘制。

（2）能用AutoCAD绘制V形垫铁的三视图。

（3）能对V形垫铁进行三维建模。

相关理论知识点

知识点截交线

平面与立体表面相交产生的交线称为截交线。

1.截交线的两个基本性质

共有性：截交线是截平面和立体表面的共有线。

封闭性：截交线是封闭的平面图形。

2.求截交线的步骤

（1）空间及投影分析：

① 截平面与立体的相对位置。

② 截平面与投影面的相对位置。

（2）画出截交线的投影：分别求出截平面与棱面的交线，并连接成多边形。

例2.2.1 补全三棱锥斜切后的俯视图和左视图，如图2-2-1所示。

pagenumber_ebook=53,pagenumber_book=48

图2-2-1 例2.2.1

作图步骤：

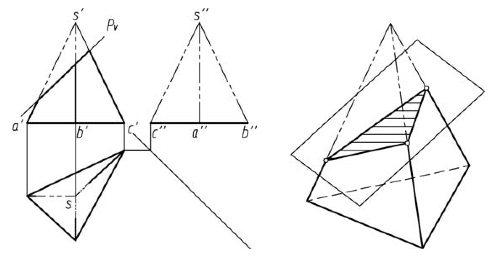

（1）求Pv与s′a′、s′b′、s′c′的交点1′、2′、3′为截平面与各棱线的交点Ⅰ、Ⅱ、Ⅲ的正面投影。

（2）根据线上取点的方法，求出1、2、3和1″、2″、3″，如图2-2-2所示。

pagenumber_ebook=53,pagenumber_book=48

图2-2-2 线上取点

（3）连接各点的同面投影即等截交线的三个投影，如图2-2-3所示。

pagenumber_ebook=53,pagenumber_book=48

图2-2-3 连接各点的同面投影

（4）补全棱线的投影，将多余辅助线擦去，得到如图2-2-4所示的三视图。

pagenumber_ebook=53,pagenumber_book=48

图2-2-4 三视图

例2.2.2 求图2-2-5所示六棱柱被截切后的水平投影和侧面投影。

pagenumber_ebook=54,pagenumber_book=49

图2-2-5 例2.2.2

作图步骤：

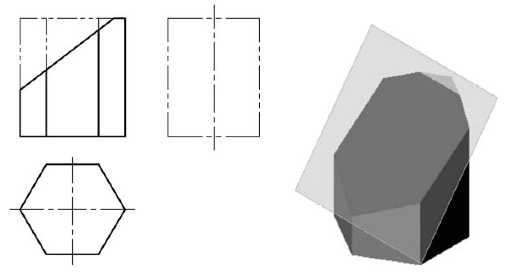

（1）求棱线与截平面的共有点，如图2-2-6所示。

pagenumber_ebook=54,pagenumber_book=49

图2-2-6 求共有点

（2）将共有点依次连线，如图2-2-7所示。

pagenumber_ebook=54,pagenumber_book=49

图2-2-7 将共有点连线

（3）根据可见性处理轮廓线处理图形，并擦去辅助线，得到如图2-2-8所示的三视图。

pagenumber_ebook=54,pagenumber_book=49

图2-2-8 三视图

任务实施

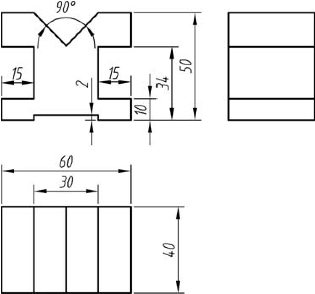

绘制如图2-2-9所示的V形垫铁的三视图并标注尺寸。

pagenumber_ebook=55,pagenumber_book=50

图2-2-9 V形垫铁

根据V形垫铁三视图中的相关尺寸，绘制其三维模型。

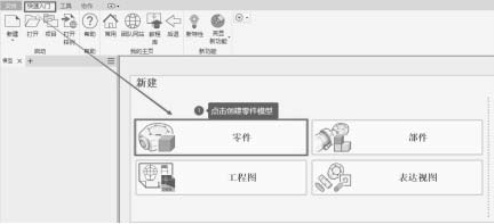

（1）模型的创建和保存：打开Inventor软件，在如图2-2-10所示的窗口中点击【零件】开始创建三维模型。

pagenumber_ebook=55,pagenumber_book=50

图2-2-10 创建零件模型

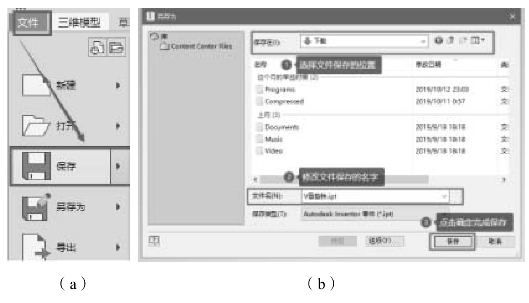

点击窗口左上角【文件】，在如图2-2-11（a）所示的菜单中，点击【保存】按钮将弹出如图2-2-11（b）所示的对话框，设置完成后点击【保存】，完成模型的保存。

pagenumber_ebook=55,pagenumber_book=50

图2-2-11 保存模型

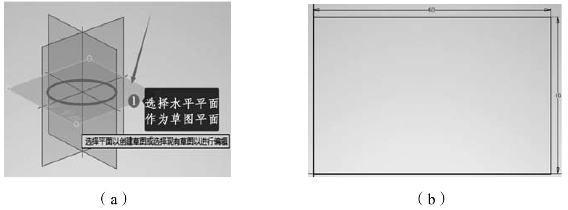

（2）绘制模型草图：点击【三维模型】菜单下的，在如图2-2-12（a）中的坐标系中，选择水平的XZ平面作为草图平面，在草图菜单中点击，在窗口垂直的黑色线条交叉处点击（XZ坐标系原点）作为绘图起点，输入矩形的长60 mm和宽40 mm，完成后效果如图2-2-12（b）所示（滚动鼠标中键可实现视图的缩放，实际尺寸不会变化）。点击结束草图绘制。

pagenumber_ebook=56,pagenumber_book=51

图2-2-12 绘制模型草图

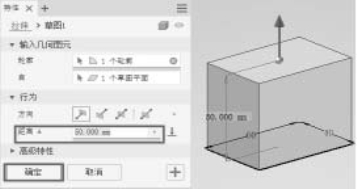

（3）创建拉伸特性：点击【三维模型】中的，在弹出如图2-2-13所示的对话框中，设置拉伸的高度为50 mm，并点击【确定】，完成拉伸。

pagenumber_ebook=56,pagenumber_book=51

图2-2-13 创建拉伸特性

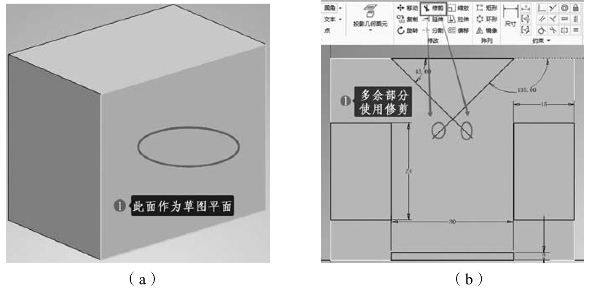

（4）形状的剪裁：点击【三维模型】菜单下的，选择如图2-2-14（a）所示的形状表面作为草图平面，点击该面进入草图绘制。

将如图2-2-14（b）中需要去除材料的4个部分草图绘制完成后，点击结束草图绘制。

pagenumber_ebook=56,pagenumber_book=51

2-2-14 草图绘制

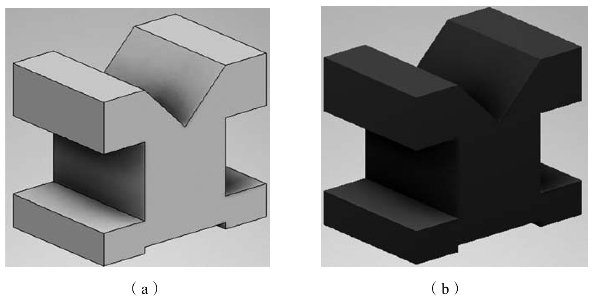

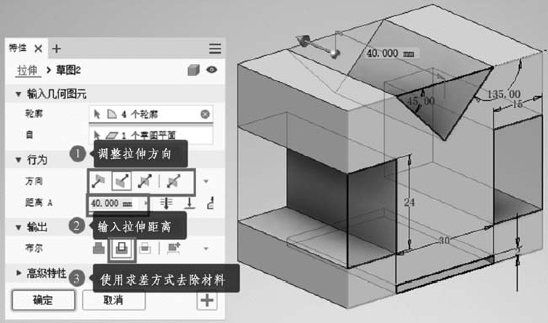

点击【三维模型】中的，按照图2-2-15进行设置，设置完成后点击【确定】按钮完成V形垫铁的三维模型创建，如图2-2-16（a）所示。

pagenumber_ebook=57,pagenumber_book=52

图2-2-15 拉伸设置

在窗口顶部对材料和外观设置后，结果如图2-2-16（b）所示。

pagenumber_ebook=57,pagenumber_book=52

图2-2-16 三维模型

任务评价

任务评价单见表2-2-1。

表2-2-1 任务评价单

pagenumber_ebook=58,pagenumber_book=53
