在蜗轮减速箱装配图中箱盖方向与零件图中主视图的方向不同，因此，需要对箱盖的主视图进行修改。

1.单击“块”面板中的“插入”按钮，在弹出的下拉菜单中选择“更多选项”选项，利用“插入”命令插入箱盖零件图“箱盖.dwg”，插入比例为0.5。

2.单击“修改”面板中的“删除”按钮，将箱盖主视图、俯视图和局部剖视图以外的对象全部删除，并删除主视图和局部剖视图中的剖面线，如图7-45所示。

3.单击“修改”面板中的“复制”按钮，复制箱盖主视图，以备拼装蜗轮减速箱左视图时使用。

4.单击“修改”面板中的“移动”按钮，移动箱盖凸台、加油孔、螺孔及其轴线。

5.将“粗实线”层设置为当前层，单击“绘图”面板中的“直线”按钮，连接箱盖上表面轮廓线，如图7-46所示。

图7-45 插入箱盖零件图，并修改

图7-46 移动、连接轮廓线

6.单击“修改”面板中的“拉伸”按钮，拉伸凸台水平轮廓线，拉伸距离为20。重复“拉伸”命令，拉伸箱盖水平轮廓线，拉伸距离为12。

7.单击“修改”面板中的“移动”按钮，移动保留的凸台和加油孔的垂直对称点画线，移动的基点为该点画线与箱盖底面轮廓线的交点，位移的第二点为箱盖底面轮廓线的中点，如图7-47所示。

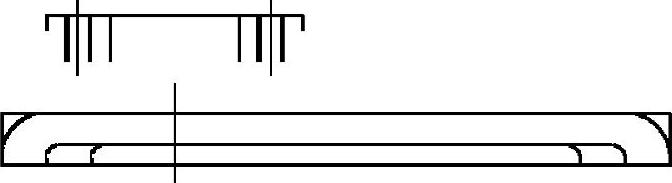

图7-47 拉伸轮廓线、调整点画线的位置

8.重复“移动”命令，移动拉伸后的凸台、加油孔、螺孔及其轴线，移动的基点为凸台轮廓线的中点，位移的第二点是自箱盖底面轮廓线的中点向上追踪10，移动结果如图7-48所示。

9.单击“修改”面板中的“修剪”按钮，修剪箱盖上表面轮廓线，如图7-49所示。

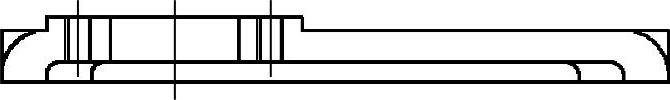

图7-48 移动轮廓线

图7-49 修改箱盖主视图
