如何标注阶梯孔尺寸和粗糙度？

2023-06-24 理论教育版权反馈

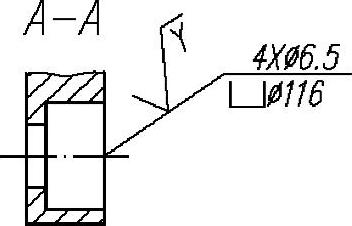

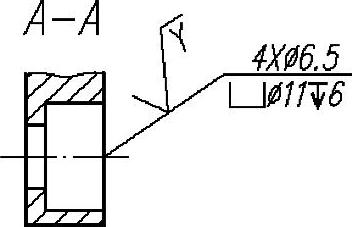

【摘要】：图6-83 标注阶梯孔的尺寸和粗糙度分相。图6-85 添加前缀标注孔阶梯孔图2.5单层链式U相绕组展开图用同样的方法可以得到另外两相绕组的连接规律。图6-86 编辑阶梯孔符号7.单击“修改”面板中的“分解”按钮，将编辑后的尺寸分解，尺寸数字和孔深符号分离。标注阶梯孔直径和深度的结果如图6-88所示。

1.由于箱盖零件图的俯视图只画出一半，因此宽度方向的尺寸需用“隐藏标注样式”进行标注。利用“线性标注”命令标注宽度尺寸时，第二尺寸界线的起点可以在俯视图上方任意指定，利用标注命令中的“文字”选项输入新的尺寸文字。再利用“分解”命令分解尺寸，利用“移动”命令调整尺寸文字的位置，利用“拉长”命令调整尺寸线的长度即可。

2.其他尺寸是用“机械标注样式”和“径向标注补充样式”标注的，需将这两个标注样式的“比例因子”修改为0.5。

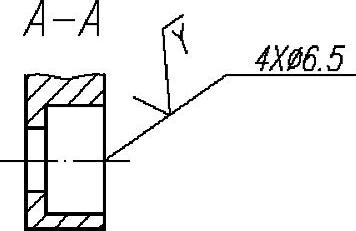

3.利用“引线标注”命令在局部剖视图中标注阶梯孔的尺寸时，需要准确地指定第二点相对于第一点的坐标，如@30＜40，以便标注粗糙度时确定粗糙度块的旋转角度。插入粗糙度块后还要编辑属性，调整粗糙度值的位置，如图6-83所示。

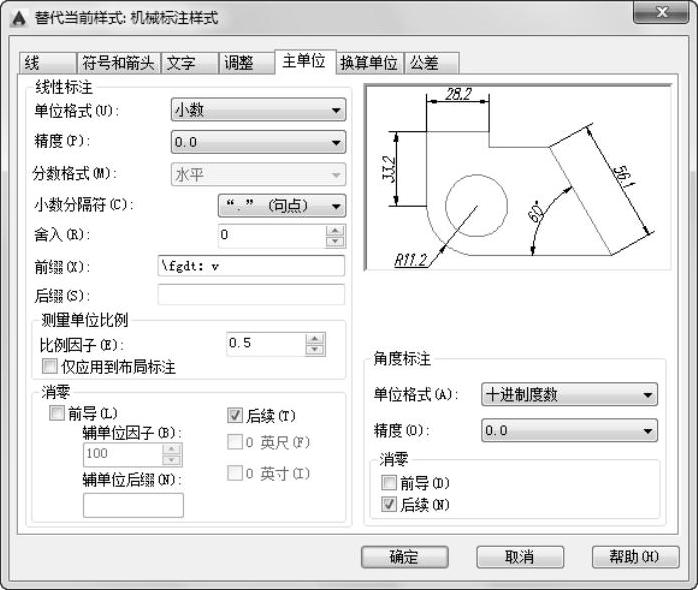

4.单击“注释”面板中的“标注样式管理器”按钮，弹出“标注样式管理器”对话框。在“样式”列表中选中“机械标注样式”，单击“置为当前”按钮，再单击“替代”按钮，在弹出的对话框中打开“主单位”选项卡，在“前缀”文本框中输入“\fgdt：v”，如图6-84所示。单击“确定”按钮，在“样式”列表框中选中“替代样式”，单击鼠标右键，在弹出的快捷菜单中选择“重命名”选项，将“替代样式”重命名为“阶梯沉孔标注样式”（如果标注锥形沉孔，则在“前缀”文本框中输入“\fgdt：w”）。
