如何绘制图框和标题栏

2023-06-24 理论教育 版权反馈
【摘要】：则有图1-51 绘制标题栏17.按＜Enter＞键，再次启动“移动”命令，在标题栏的左上方单击后，移动光标，拖出实线蓝色拾取窗口包围标题栏，在适当位置单击，将标题栏全部选中。捕捉标题栏的右下角点为移动的基点，捕捉边框的右下角点为移动的第二点，即可将标题栏将标题栏移到边框的右下角。完成绘制图框和标题栏，如图1-52所示。

标题栏的格式如图1-39所示。


图1-39 标题栏

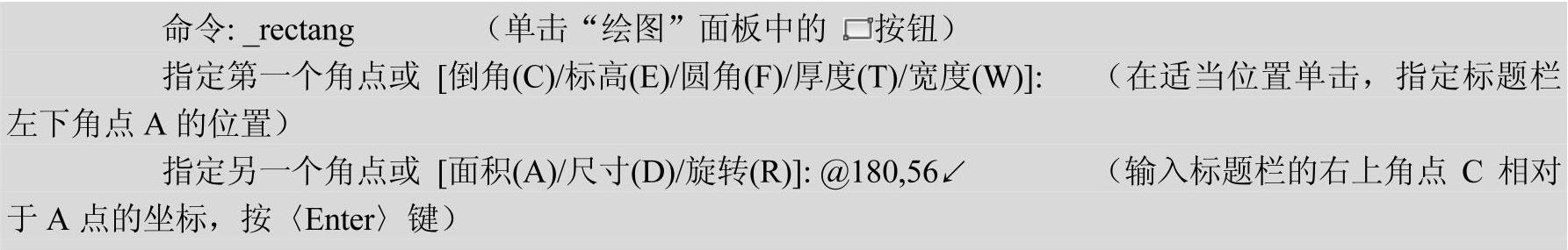

1.将“粗实线”层设置为当前层，利用“矩形”命令绘制标题栏外框。


2.打开状态栏中的“对象捕捉”978-7-111-48672-5-Chapter01-51.jpg按钮和“对象捕捉追踪”978-7-111-48672-5-Chapter01-52.jpg按钮，单击“对象捕捉”按钮右侧的下拉按钮，在弹出的下拉菜单中选中“端点”“中点”“圆心”“象限点”“交点”“延长线”和“垂足”选项，如图1-40所示。也可以在弹出的下拉菜单中选择“设置”选项，系统弹出“草图设置”对话框，并打开“对象捕捉”选项卡，勾选这7个复选框，如图1-41所示。单击“确定”按钮。


图1-40 状态栏快捷菜单

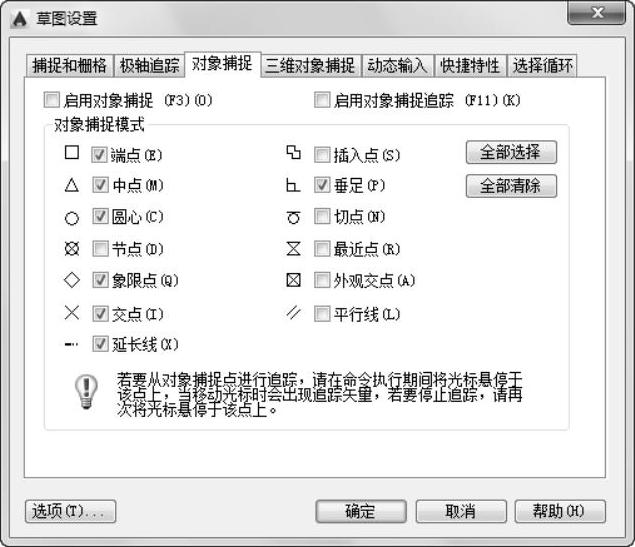

图1-41 设置自动对象捕捉模式

3.利用“直线”命令绘制内格线EF。

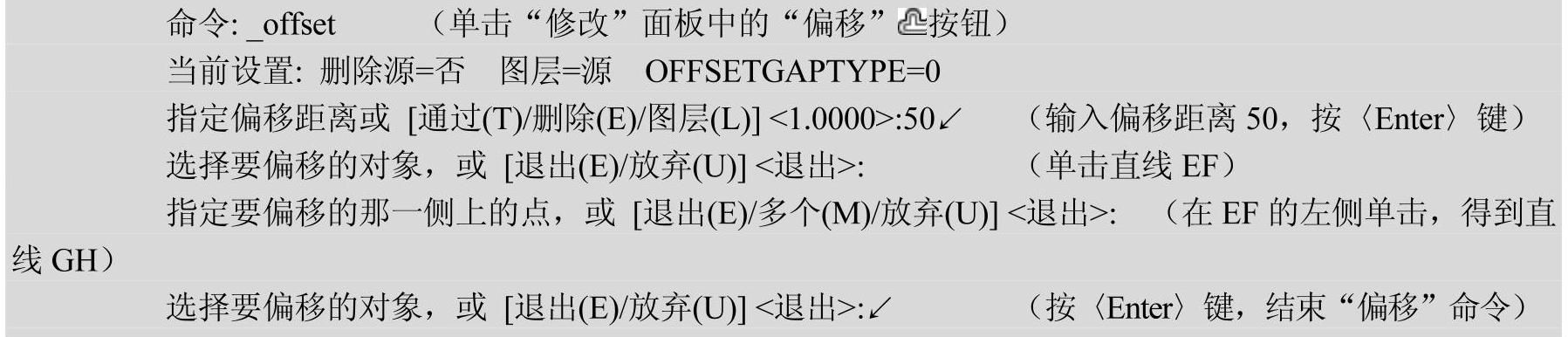

4.利用“偏移”命令向左偏移直线EF。


5.利用“直线”命令，连续连接AD的中点I、GH的中点J和EF的中点K，如图1-42所示。

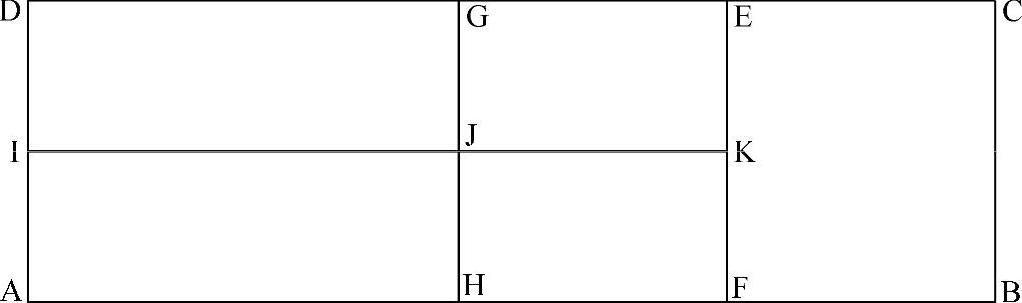

图1-42 利用“矩形”“直线”和“偏移”命令绘制标题栏

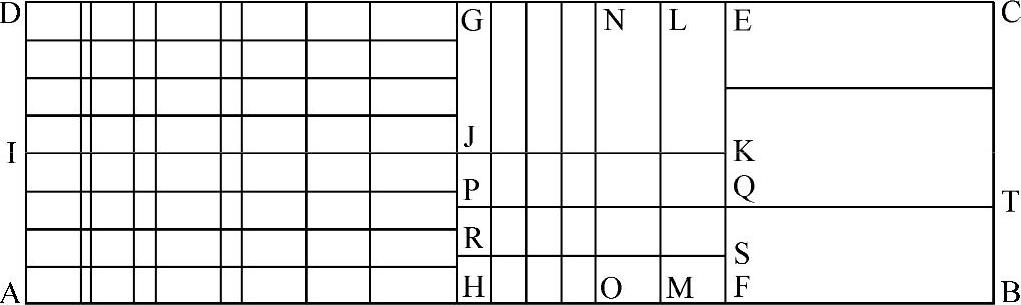

6.分别单击“修改”面板中的978-7-111-48672-5-Chapter01-58.jpg按钮，利用“偏移”命令分别向左连续偏移直线EF，偏移距离为12，得到直线LM和NO。向左连续偏移直线NO，偏移距离为6.5。分别向下偏移直线JK，偏移距离分别为10和19，得到直线PQ和RS。过Q点绘制水平线QT，T点是在BC边上捕捉的垂足。向上偏移直线QT，偏移距离为20。向左偏移直线GH八次，偏移距离分别为12、28、40、44、56、60、68和70。向上、向下连续偏移直线IJ各3次，偏移距离为7。偏移直线的结果如图1-43所示。


图1-43 利用“偏移”命令绘制标题栏

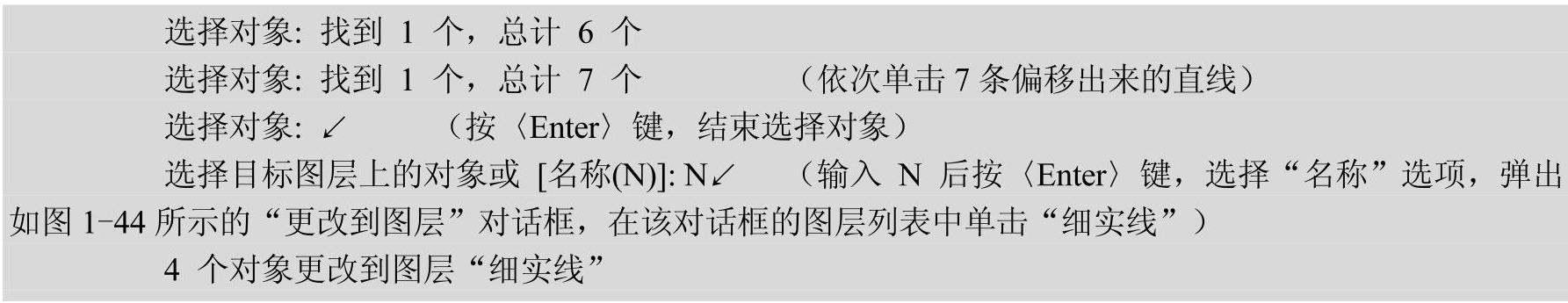

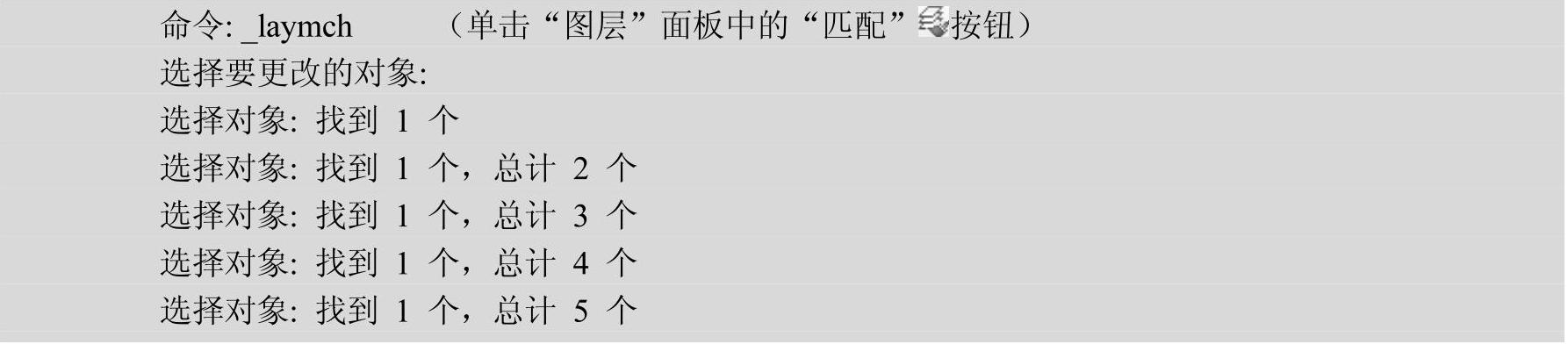

7.利用“图层匹配”命令将上方和下方偏移出来的4条水平线和连续偏移出来的3条竖直线的图层修改为“细实线”层。




图1-44 “更改到图层”对话框

注：如果图形中有目标层上的对象，则直接单击该对象即可。

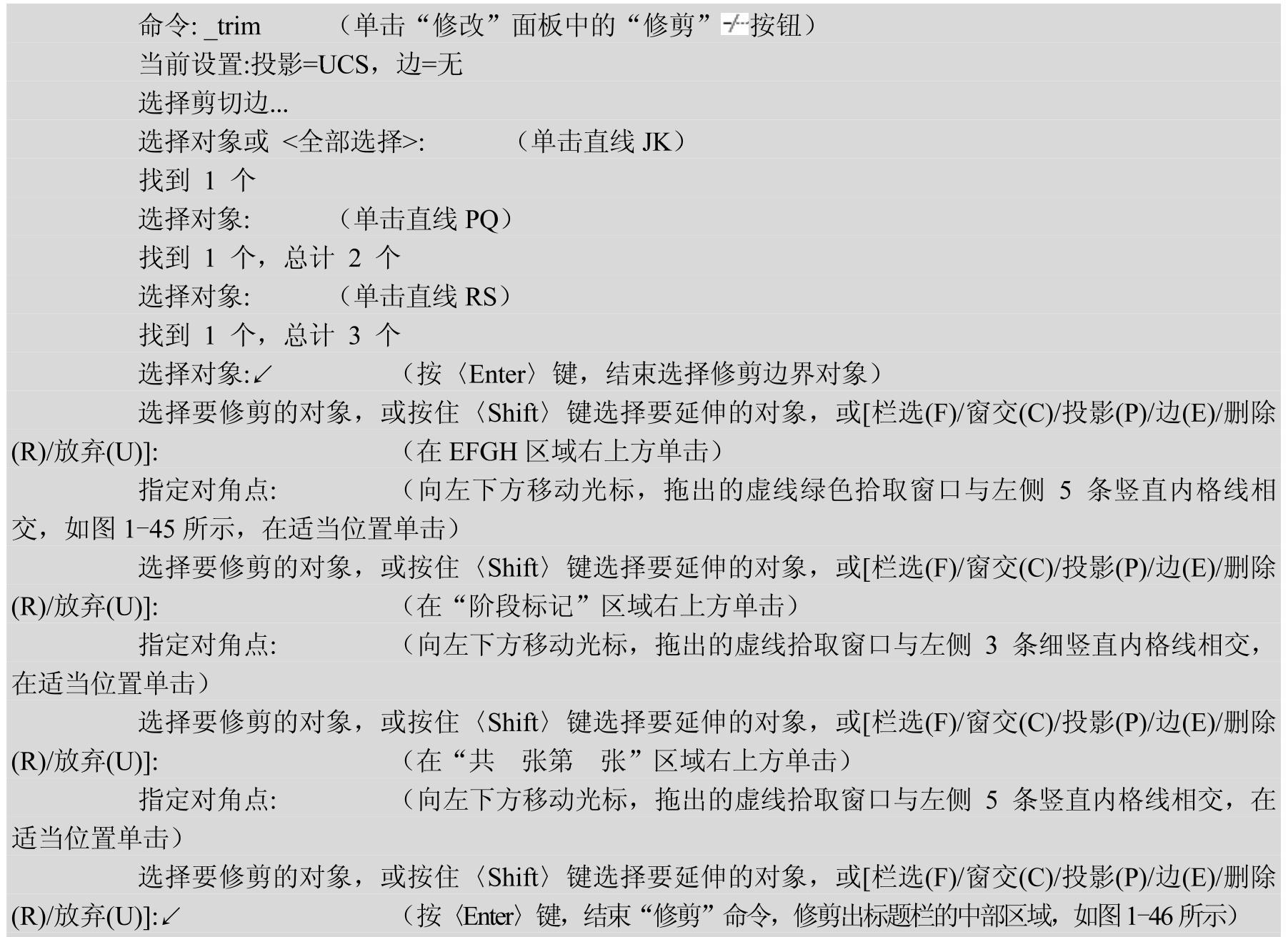

8.利用“修剪”命令，修剪标题栏的中部区域。

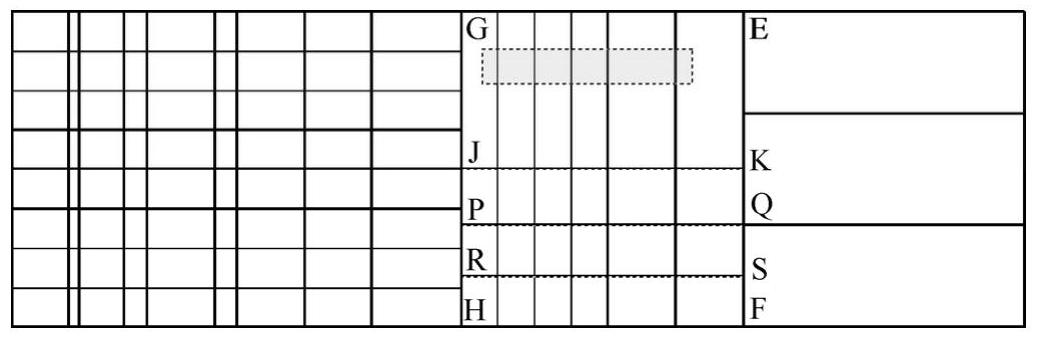

图1-45 利用虚线相交拾取框选择修剪对象


图1-46 修剪出标题栏的中部区域

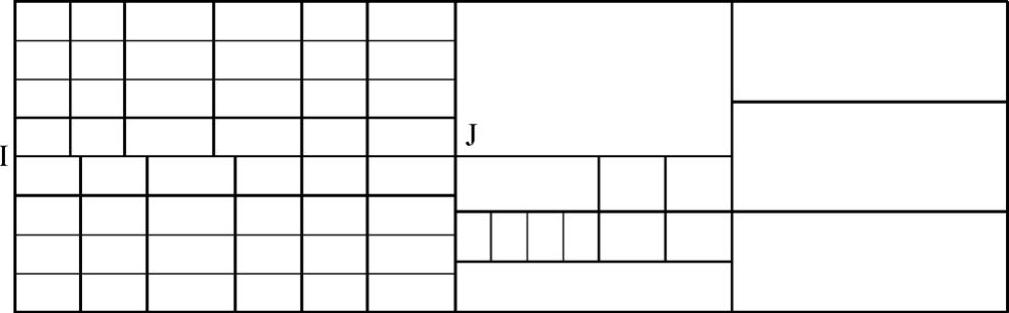

9.单击“修改”面板中的“修剪”978-7-111-48672-5-Chapter01-66.jpg按钮，利用“修剪”命令，修剪标题栏的左侧区域，选择直线IJ为修剪边界对象，修剪结果如图1-47所示。


图1-47 修剪标题栏的结果

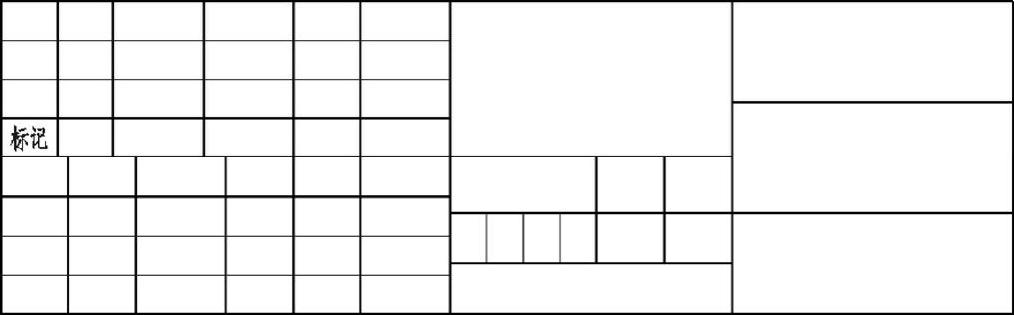

10.关闭状态栏中的“对象捕捉”978-7-111-48672-5-Chapter01-68.jpg按钮，将“文字”层设置为当前层。单击“注释”面板的“单行文字”978-7-111-48672-5-Chapter01-69.jpg按钮，在标题栏中输入文字“标记”，如图1-48所示。


图1-48 输入单行文字


再次按＜Enter＞键，结束“单行文字”命令。

11.利用“文字缩放”命令修改文字的高度。


12.单击“修改”面板的“移动”978-7-111-48672-5-Chapter01-73.jpg按钮，将文字“标记”调整到标题栏适当的位置，如图1-49所示。


图1-49 缩放、移到文字

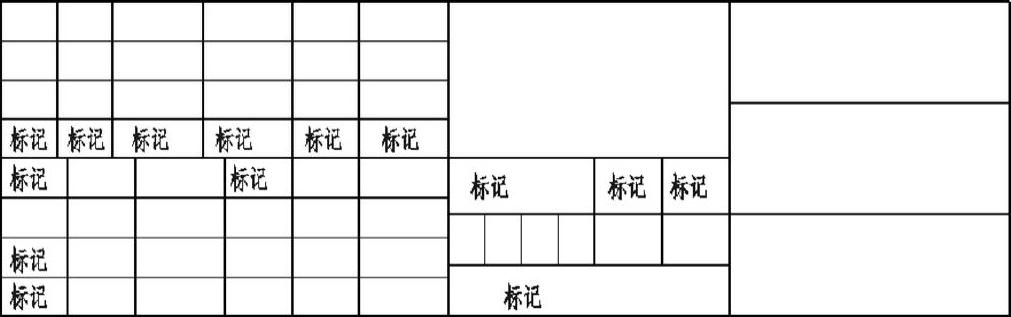

13.单击“修改”面板中的“复制”978-7-111-48672-5-Chapter01-75.jpg按钮，利用“复制”命令复制文字“标记”，复制的基点可在适当位置单击，复制的第二点靠目测在需要输入文字的表格内适当位置单击（注意关闭状态栏中的“对象捕捉”978-7-111-48672-5-Chapter01-76.jpg按钮），复制结果如图1-50所示。


图1-50 复制文字

14.分别双击复制出来的文字“标记”，按照标题栏中的文字进行修改，输入新的文字。

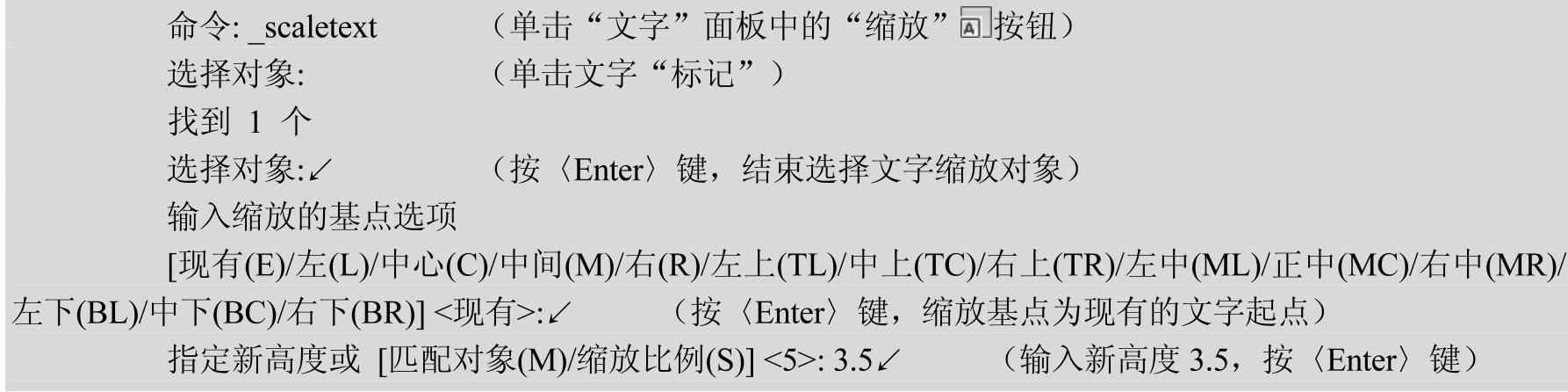

15.单击“文字”面板中的“缩放”978-7-111-48672-5-Chapter01-78.jpg按钮，利用“文字缩放”命令将文字“更改文件号”的高度修改为3。

16.分别单击“修改”面板的“移动”978-7-111-48672-5-Chapter01-79.jpg按钮，调整标题栏中文字的位置，完成绘制标题栏，如图1-51所示。


图1-51 绘制标题栏

17.按＜Enter＞键，再次启动“移动”命令，在标题栏的左上方单击后，移动光标，拖出实线蓝色拾取窗口包围标题栏，在适当位置单击，将标题栏全部选中。捕捉标题栏的右下角点为移动的基点，捕捉边框的右下角点为移动的第二点，即可将标题栏将标题栏移到边框的右下角。

完成绘制图框和标题栏，如图1-52所示。


图1-52 图框和标题栏
