创建机械标注样式设置步骤详解

2023-06-24 理论教育版权反馈

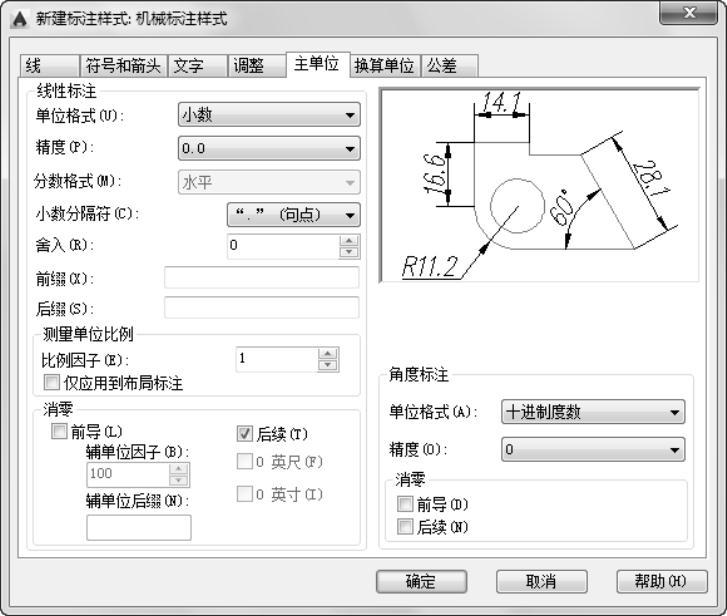

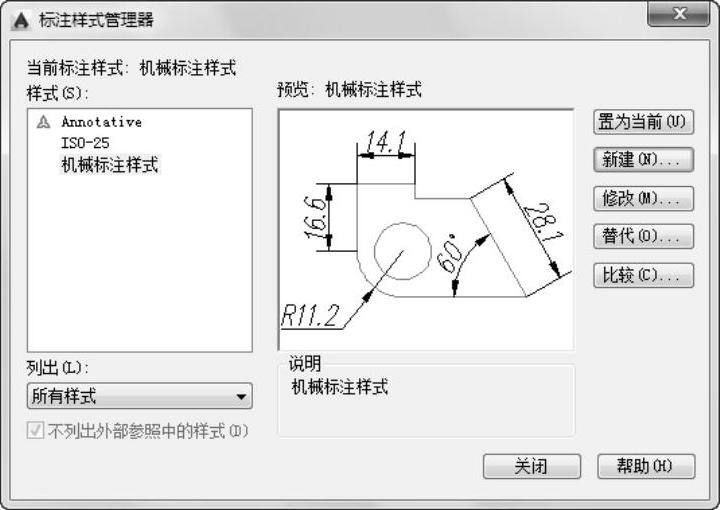

【摘要】：机械及其部件都是由零件所组成的，装配精度与相关零、部件制造误差的累积有关。显然，装配精度取决于零件，特别是关键零件的加工精度。图1-23 设置“主单位”选项卡7.其余选项卡保留默认设置不变，单击“新建标注样式”对话框中的“确定”按钮，完成“机械标注样式”的设置。图1-24 创建机械标注样式

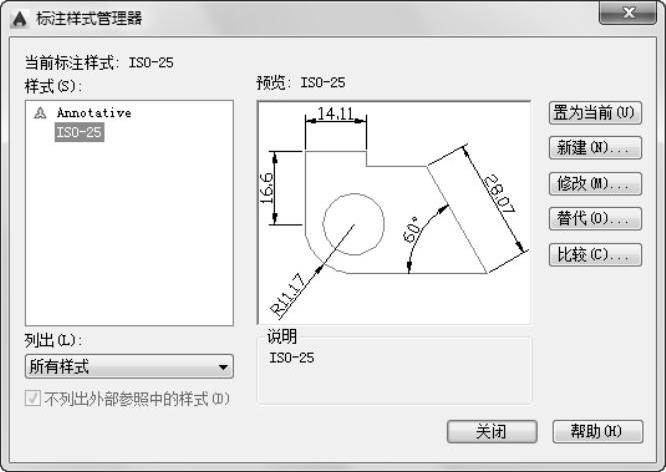

1.单击“注释”面板中的“标注样式管理器”按钮，弹出如图1-18所示的“标注样式管理器”对话框。

2.单击“新建”按钮，弹出如图1-19所示的“创建新标注样式”对话框。

图1-18 “标注样式管理器”对话框

图1-19 “创建新标注样式”对话框

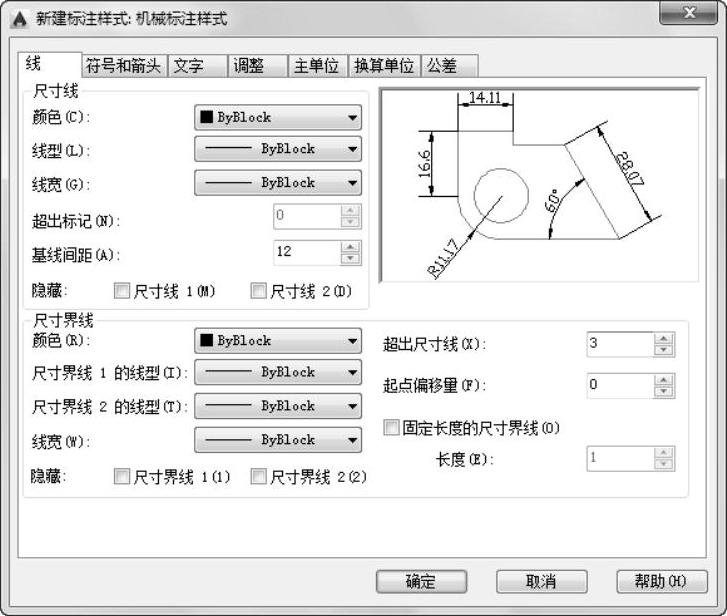

3.在“新样式名”文本框中输入“机械标注样式”，单击“确定”按钮，弹出“新建尺寸样式”对话框并打开“线”选项卡，在“基线间距”文本框中输入12，即基线标注时尺寸线之间的距离为12；在“超出尺寸线”文本框中输入3，即尺寸界线超出尺寸线3；在“起点偏移量”文本框中输入0，即尺寸界线的起点和标注对象之间无偏移，如图1-20所示。

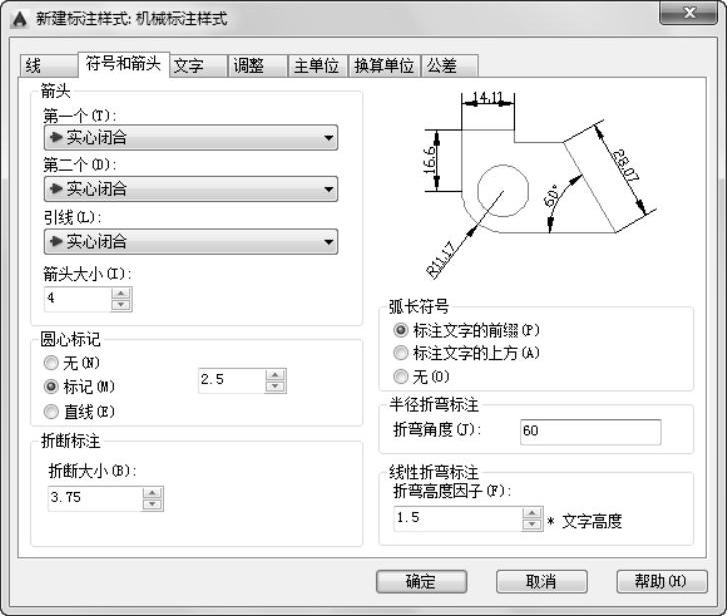

4.打开“符号和箭头”选项卡，在“箭头大小”文本框中输入4，即箭头的长度为4；在“折弯角度”文本框中输入60，即半径折弯标注时尺寸线的折弯角度为60°。其他选项保留默认设置，如图1-21所示。

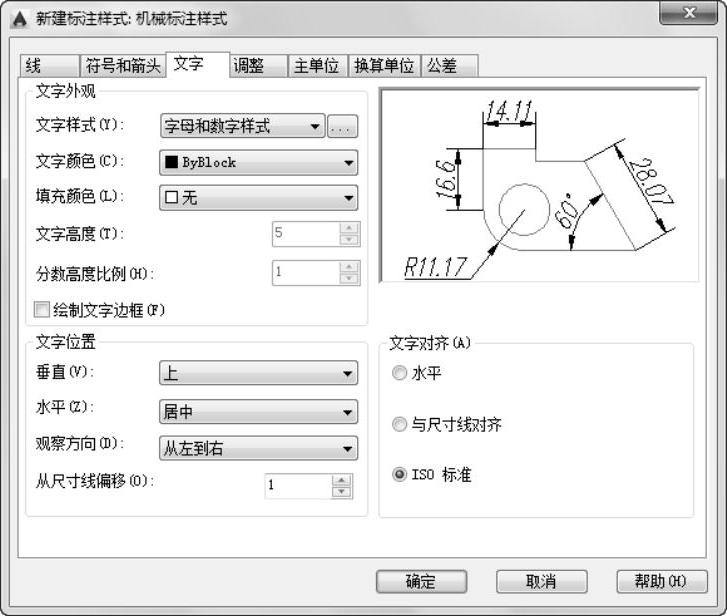

5.打开“文字”选项卡，在“文字样式”下拉文本框中选择“字母和数字样式”；在“从尺寸线偏移”文本框中输入1，即尺寸与尺寸线之间的间距为1；在“文字对齐”选项组中选中“ISO标准”单选按钮，即当标注文字在尺寸界线以内，将位于尺寸线的正中上方。当标注文字在尺寸界线以外，将位于一条水平引线上。其他选项保留默认设置，如图1-22所示。
