什么是动态角度？以横车为例解析工作角度

2023-06-23 理论教育版权反馈

【摘要】：刀具工作角度即动态角度，是刀具去掉假设条件后的角度，它是刀具工作中真正起作用的角度。（一）考虑进给运动时的工作角度1.横车如图1-9所示，考虑横向进给运动后，应以合成运动为基准建立坐标系即动态参考系，由工作基面pre、工作切削平面pse、工作正交平面poe组成。图1-12安装偏斜时的工作角度

刀具工作角度即动态角度，是刀具去掉假设条件后的角度，它是刀具工作中真正起作用的角度。

（一）考虑进给运动时的工作角度

1.横车

如图1-9所示，考虑横向进给运动后，应以合成运动为基准建立坐标系即动态参考系，由工作基面pre、工作切削平面pse、工作正交平面poe组成。在动态参考系中确定的刀具角度称为工作角度，显然有

pagenumber_ebook=16,pagenumber_book=9

pagenumber_ebook=16,pagenumber_book=9

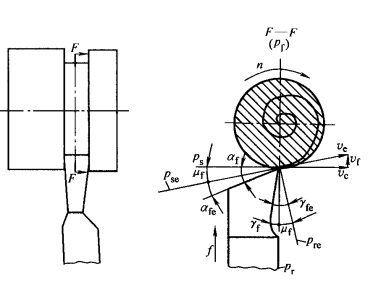

图1-9　横车时的工作角度

式中　γfe——工作前角；

αfe——工作后角；

μf——角度变化值；

dx——工件不同点处的直径。

随着切削的进行dx不断减小，μf不断增大，当靠近钻芯时μf急剧增大，工作后角将变成负值，刀具失去切削作用。因此，工件切断的最后不是切断，而是被挤断的。这时一定注意要缓慢进给，防止打刀。

2.纵车

如图1-10所示，考虑了进给运动后，刀具工作角度参考系（Pre—pse—poe）倾斜了μo角。显然有

pagenumber_ebook=16,pagenumber_book=9

在纵向平面中，由螺旋线的螺旋升角有

换算到正交平面中得到

在一般外圆车削中，μo值在0.3°～0.4°，因此，可以忽略不计。但在车螺纹和大走刀，尤其是多头螺纹时，μo值很大，必须进行工作角度的计算，且注意螺纹车刀左右两切削刃的μo对工作角度的影响相反。

（二）考虑安装不准确时的工作角度

pagenumber_ebook=17,pagenumber_book=10

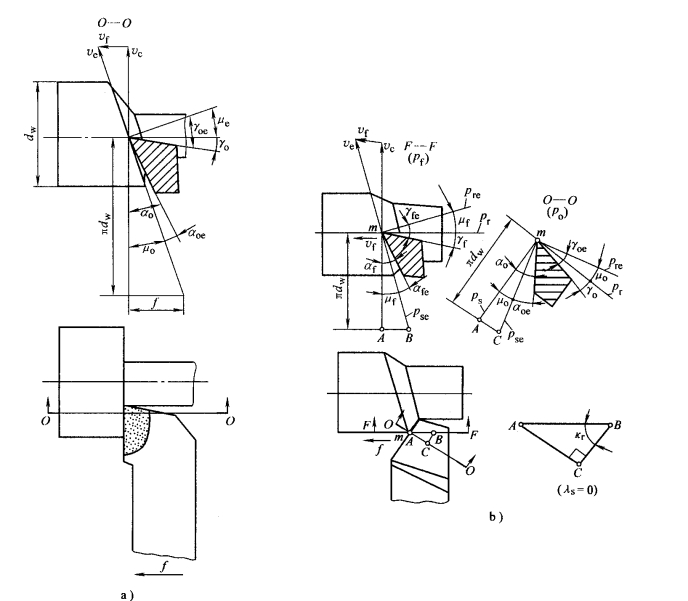

图1-10　纵车时刀具工作角度

pagenumber_ebook=17,pagenumber_book=10

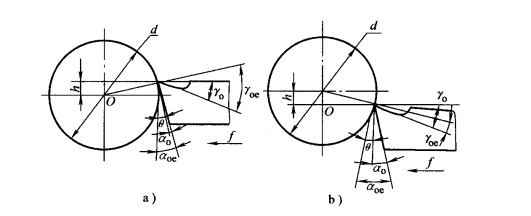

图1-11　安装高、低时的工作角度

a）刀尖安装高时　b）刀尖安装低时

（1）刀尖安装高、低时的工作角度　如图1-11所示，刀尖安装高时有

刀尖安装低时，上式的符号相反。

在背平面中有

pagenumber_ebook=17,pagenumber_book=10

（2）刀具安装偏斜时的工作角度　如图1-12所示，向右偏斜时有

向左偏斜时上式的符号相反。

pagenumber_ebook=18,pagenumber_book=11

图1-12　安装偏斜时的工作角度
