点火提前角对燃烧过程的影响分析
【摘要】：在火花塞布置方案采用方案1，原始点火提前角60°的基础上，对比分析了不同点火提前角对缸内燃烧过程的影响。图6.51所示分别为点火提前角为40°、50°时，在上止点前20°时的温度场和NO浓度场。即随着点火提前角的提前，在上止点时剩余的未燃混合气减少。从图6.53可以看出，随着点火提前角的增大，火焰发展期和快速燃烧期的相位不断提前。从图6.54缸内压力曲线可看出，点火提前角为上止点前60°时的压力峰值最大。
在火花塞布置方案采用方案1，原始点火提前角60°的基础上，对比分析了不同点火提前角对缸内燃烧过程的影响。图6.51所示分别为点火提前角为40°、50°时，在上止点前20°时的温度场和NO浓度场。
通过图6.52和图6.39（b）可以看出，随着点火提前角的增大，火焰的锋面面积不断增大。即随着点火提前角的提前，在上止点时剩余的未燃混合气减少。主要原因有两个，一是随着点火时刻提前，火核形成的时间提前，即到上止点时火焰传播已用的时间增加，燃烧越充分。二是由于滚流的破碎时刻是上止点前20°，即点火时刻越早，火焰传播过程利用滚流的时间越长，燃烧速度也越快。

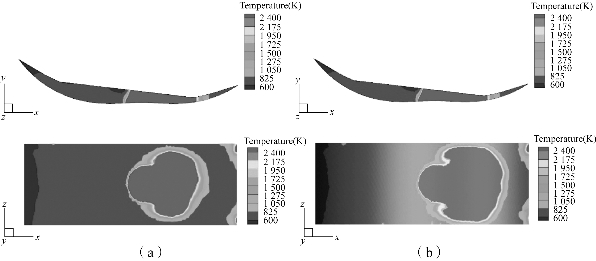

图6.51 不同点火提前角缸内温度场（上止点前20°偏心轴转角）
（a）点火提前角40°；（b）点火提前角50°

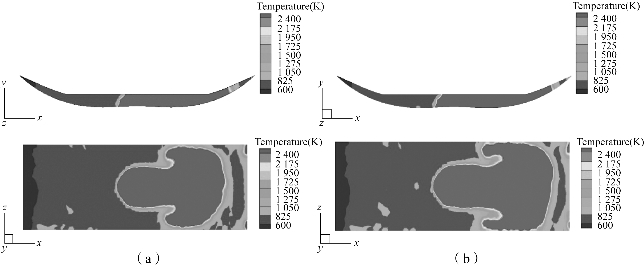

图6.52 不同点火提前角缸内温度场（上止点位置）
（a）点火提前角40°；（b）点火提前角50°
不同点火提前角的已燃质量分数曲线如图6.53所示。从图6.53可以看出，随着点火提前角的增大，火焰发展期和快速燃烧期的相位不断提前。从开始燃烧到上止点后40°过程中，三组曲线相互平行，且燃料已基本完全燃烧。在开始燃烧的前20°过程中，已燃燃料的燃烧速度逐渐增加，上止点前10°之后逐渐减小直至为0。从图6.54缸内压力曲线可看出，点火提前角为上止点前60°时的压力峰值最大。

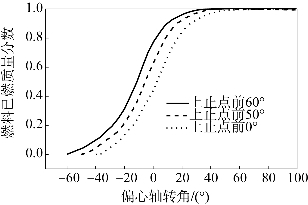

图6.53 不同点火提前角下燃料已燃质量分数变化
图6.54 不同点火提前角下缸内压力
