小型转子发动机的性能分析
【摘要】：表5.1部分计算参数表图5.12发动机膨胀过程仿真模型图5.12发动机膨胀过程仿真模型（续）下面举例说明零维模型在研究发动机外特性上的应用：研究节气门全开状态发动机性能指标随发动机转速的变化规律。图5.13中曲线分别是零维模型、试验测试在发动机转速为10 000r/min、15 000r/min的状态下，压力随偏心轴转角的变化曲线。这主要是因为转子发动机的换气阶段在零维模型中并未体现，而实际发动机工作过程换气的效率对充量系数的影响较大。
零维模型可以在给定条件下计算发动机工作过程中的压力、温度等性能参数，从而可以在设计初期对整个发动机的性能有大体的估计。根据计算结果与试验结果的相互对比可以指导零维模型的修正，当模型完善到一定程度，又可以指导不同尺度、不同参数的转子发动机的设计，这便是零维模型性能仿真在发动机开发过程中的应用。

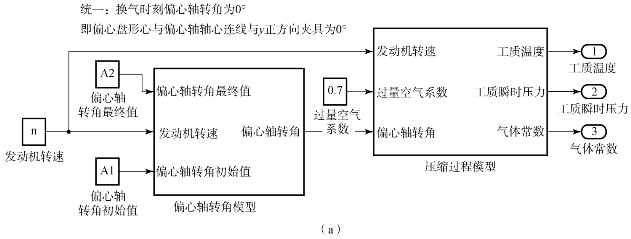

图5.10 发动机压缩过程仿真模型

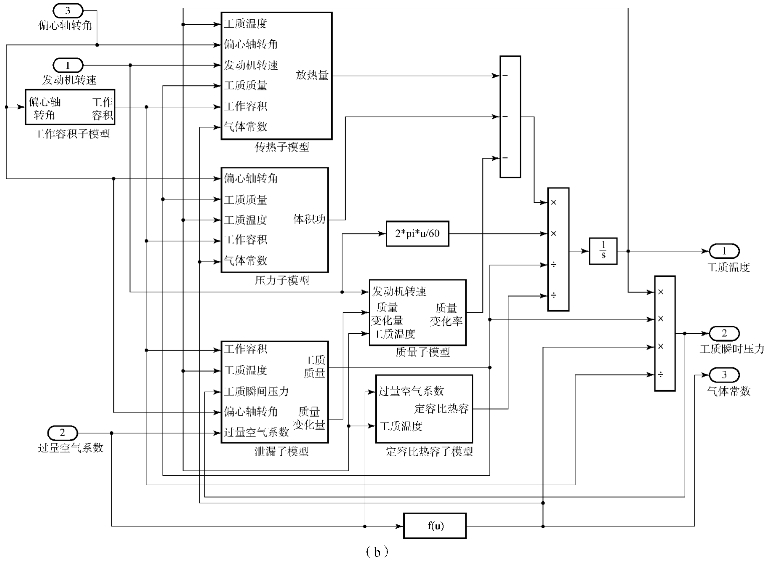

图5.10 发动机压缩过程仿真模型（续）
图5.11 发动机燃烧放热过程仿真模型

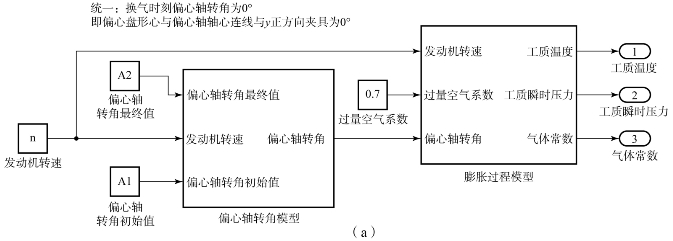

图5.12 发动机膨胀过程仿真模型
(https://www.chuimin.cn)
图5.12 发动机膨胀过程仿真模型（续）
下面举例说明零维模型在研究发动机外特性上的应用：研究节气门全开状态（WOT）发动机性能指标随发动机转速的变化规律。选定10 000r/min、15 000r/min作为参考转速点，部分相关参数的设置如表5.1所示。经过零维性能仿真模型的计算，可以得到在选定转速点下的缸压和温度数据。
表5.1 部分计算参数表
图5.13中，横坐标为偏心轴转角，纵坐标是缸内工作室的压力。图5.13中曲线分别是零维模型、试验测试在发动机转速为10 000r/min、15 000r/min的状态下，压力随偏心轴转角的变化曲线。点火起始角统一设置为515°偏心轴转角处，点火开始之后，缸压曲线脱离倒拖压力曲线，迅速上升。由图5.13可以看出，在10 000r/min以及15 000r/min转速下缸内压力达到峰值所对应的偏心轴转角，约为630°偏心轴转角。此时，距离压缩上止点（540°），偏心轴转过了90°，转子转过了30°。
图5.13 不同转速下的缸压曲线
（a）10 000r/min；（b）15 000r/min
对比图5.13（a）和图5.13（b），可以看出转子发动机最高压力出现的位置随转速上升变化不大，但是最高压力值随转速的上升却有明显的上升现象。无论是仿真数据还是试验数据均验证了这一点。
同时，对比试验与仿真结果，可以看出，在不同转速下均为仿真数据的压力值大于试验数据测得的压力值，但是仿真数据与试验数据的差值却随着转速的增加而减小，在15 000r/min转速时可以明显看出仿真数据与试验数据贴合较好。这主要是因为转子发动机的换气阶段在零维模型中并未体现，而实际发动机工作过程换气的效率对充量系数的影响较大。随着转速的增加，周边进气，转子发动机换气越发通畅，设计合理的进气道甚至可以利用进气惯性来实现近似于1 甚至大于1的充量系数，这就是在15 000r/min工作条件下发动机测试数据较为贴合理论计算数据的缘由。
