将温度场与螺栓预紧力及气体爆发压力进行耦合分析,获得零件在正常工作下的受力与变形。
气缸、前端盖、后端盖、转子的热-机耦合应力分布如图3.32所示。热-机耦合应力分布是热应力与机械应力相互作用和相互影响的结果。由螺栓预紧力造成的螺栓孔附近应力分布也是热-机耦合应力分布的重要组成部分。热-机耦合作用下应力最大值出现在螺栓预紧力最大的螺栓孔附近。但热-机耦合应力最大值比机械应力最大值大,这是由热负荷导致的。在热负荷作用下,气缸、前端盖、后端盖在厚度方向会发生一定膨胀,而螺栓限制其自由膨胀,进而产生了热应力。气缸内壁、前端盖、后端盖中部的应力分布规律与热应力的分布规律接近。这些区域远离螺栓孔,受螺栓预紧力的影响较小,热应力的影响较为明显。总的来说,零件的热-机耦合应力分布是由热负荷与机械负荷共同决定的。在螺栓孔附近,机械载荷占主导地位;而在气缸内壁等区域,热负荷对热-机耦合应力分布的影响更大。
对转子而言,转子不直接受螺栓预紧力的影响。对转子影响较大的是作用于转子工作面的气体爆发压力。如图3.32(d)所示,在工作面与加强筋板直接相连区域应力较大,这是由于交界区域结构不连续,产生了应力集中,但这种局部应力衰减很快,影响区域较小。在远离加强筋支撑区域,应力水平迅速下降且工作面上的应力分布较为对称,这与转子自身较为对称的结构有关。在远离气体压力作用的转子内部,仍然出现了较为明显的应力分布,这是受高温燃气作用产生的热应力。

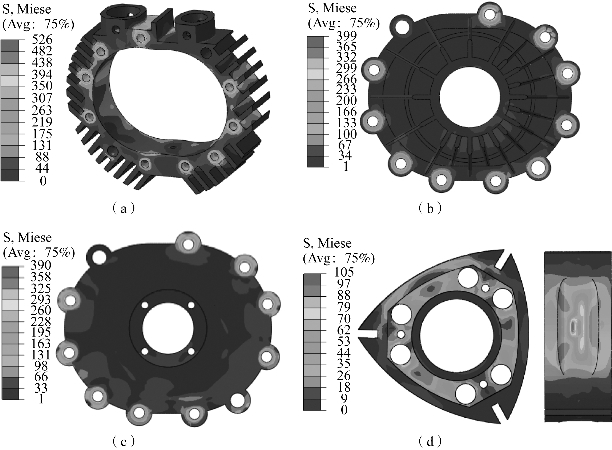

图3.32 零件热-机耦合应力分布(17 000r/min)
(a)气缸耦合应力分布;(b)前端盖耦合应力分布;(c)后端盖耦合应力分布;(d)转子耦合应力分布
气缸、前端盖、后端盖螺栓孔附近最大热-机耦合应力随转速的变化如图3.33所示。螺栓孔附近的最大热-机耦合应力也就是整个结构最大热-机耦合应力,最大应力值随转速的变化很小,这是因为螺栓预紧力不随转速变化。而气缸内部的热-机耦合应力受热应力的影响更大,其变化规律与热应力随转速的变化规律接近,随着转速增加,气缸内壁的热-机耦合应力增加,如图3.34所示。

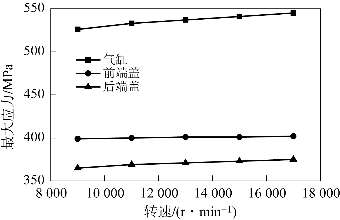

图3.33 螺栓孔附近最大热-机耦合应力随转速变化
图3.34 气缸内壁热-机耦合应力随转速变化
图3.35所示为转子最大热-机耦合应力随转速的变化。随着转速的增加,气体爆发压力增大,转子最大热-机耦合应力增加且增幅较大。为了尽可能减小转子自身离心惯性力以及整个发动机的不平衡惯性力,在结构设计过程中会尽可能减轻转子的质量,使得转子结构的壁厚较薄,对气体爆发压力的变化更加敏感。
图3.35 转子最大热-机耦合应力随转速的变化
