如何增加换流桥数量？
【摘要】：通常，增加换流桥的数量，不仅能提高网侧功率因数，减少谐波源处的谐波，而且能增加直流侧的输出脉动，减少特征谐波的组成部分，并提高最低次特征谐波的次数，从而达到抑制谐波的目的。尽管过多增加换流桥的个数会让网侧变压器的接线变得更为复杂，不但会增加制造设备的难度，增大投资，而且也不符合高压直流输电的要求。6脉冲换流器触发脉冲之间的间距为60°，12脉冲换流器触发脉冲之间的间距为30°。
通常，增加换流桥的数量，不仅能提高网侧功率因数，减少谐波源处的谐波，而且能增加直流侧的输出脉动，减少特征谐波的组成部分，并提高最低次特征谐波的次数，从而达到抑制谐波的目的。尽管过多增加换流桥的个数会让网侧变压器的接线变得更为复杂，不但会增加制造设备的难度，增大投资，而且也不符合高压直流输电的要求。不过，适当增加脉冲数还是非常有效的。一般在高压直流输电系统中，采用两个换流桥，即12脉冲换流器比较合理。
12脉冲换流器是由两个交流侧电压相位相差30°的6脉冲换流单元在直流侧进行串联而在交流侧进行并联所组成。6脉冲换流器触发脉冲之间的间距为60°，12脉冲换流器触发脉冲之间的间距为30°。理论计算可得：两个6脉冲整流桥产生的绝大部分奇次谐波会相互抵消。因此，注入电网的只有12n±1（n为正整数）次谐波，且其有效值与谐波的次数成反比，而与基波有效值的比值为谐波次数的倒数。

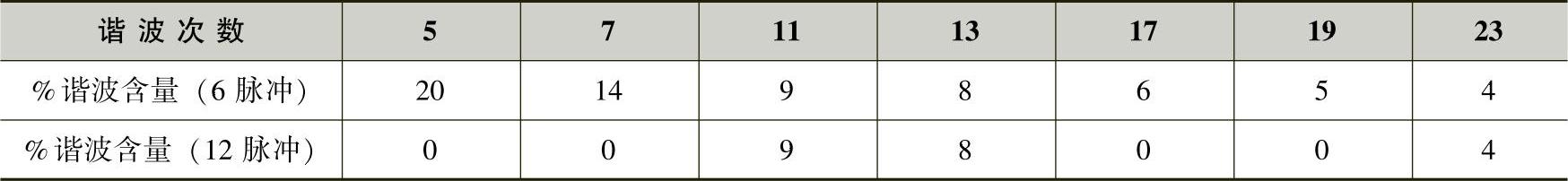

经过计算，艾默生Hipulse UPS 6脉冲整流与12脉冲整流器理论计算谐波如表4-3所示。
表4-3 理论计算谐波表
从表4-3中可以看出，适当增加脉冲数后滤除谐波的效果比采用6脉冲换流器更加有效，但是更高次脉冲换流器却因为结构太复杂而不具有经济性。
