换流器控制原理和特性
【摘要】：HVDC控制策略的正确设计是使整个交、直流系统具有满意运行性能的重要保证，因此，了解和掌握换流器的基本控制原理对于电力系统的运行和稳定控制都是极其重要的。
众所周知，通过调节换流器阀臂门极的触发延迟角α或通过切换换流变压器抽头可以实现换流器的快速和多种方式调节控制。HVDC控制策略的正确设计是使整个交、直流系统具有满意运行性能的重要保证，因此，了解和掌握换流器的基本控制原理对于电力系统的运行和稳定控制都是极其重要的。
1.换流器的基本控制原理

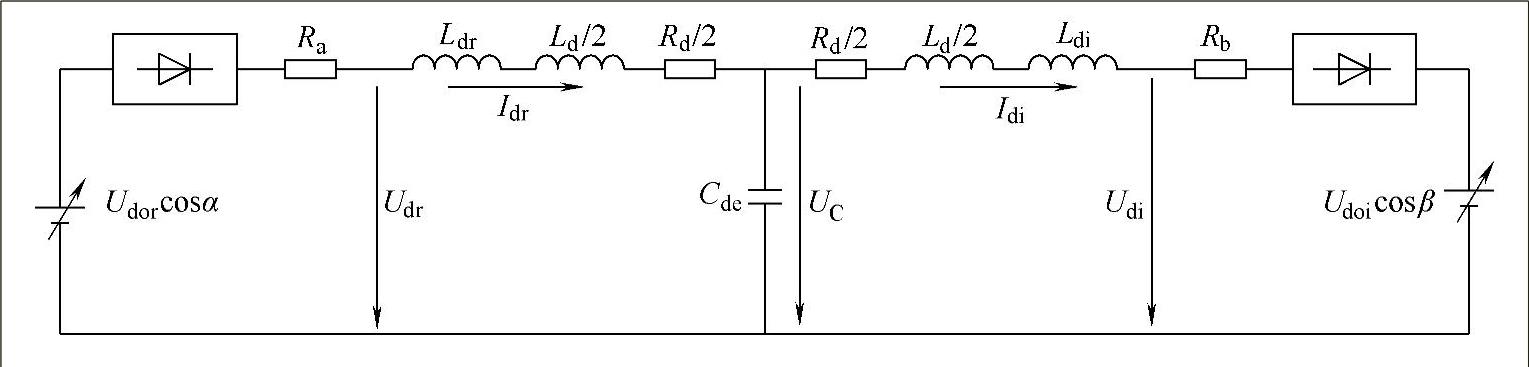

根据前述换流器的数学模型，双极性直流输电系统可用图4-16所示的简化等效电路来表示。图中，Udr和Udi分别表示整流侧和逆变侧的直流电压，Ldr和Ldi分别表示整流侧和逆变侧平波电抗器的电感值，Ld和Rd分别为直流输电线路电感和电阻，Cde为直流输电线路总的对地电容，Idr和Idi分别表示整流侧和逆变侧的直流电流，UC为电容上的电压值，Udor和Udoi分别为整流侧和逆变侧的理想空载直流电压，α为整流器的触发延迟角，β为逆变器的触发超前角，电阻Ra和Rb分别是整流侧和逆变侧的等效换相电阻。若为单桥换流器，则Ra=（3ωLB）/π、Rb=（3ωLC）/π。其中，LB、LC分别为整流侧和直流侧换相电感。
图4-16 双极性直流输电系统简化等效电路
由图4-16所示等效电路，可列出直流输电线路的动态方程为
由前面整流与逆变运行分析可知，整流器和逆变器直流输出电压的表达式为
式中，Udor是整流器换流变压器网侧相电压；Udoi是逆变器换流变压器网侧相电压。
当直流输电系统处于稳态时（此时，UC恒定，对地电容Cde可忽略），直流电流恒定，即Idr=Idi=Id，由式（4-28）～式（4-32）可得
Pdr=UdrId （4-34）
逆变端传输的功率为
Pdi=UdiId=Pdr-I2dRd （4-35）
由上述式子可看出，不管直流电压还是直流电流都取决于α、β、Udor、Udoi这4个直流输电系统的控制量。只要对上述4个物理量加以控制，就能满足直流输电系统的各种运行要求。具体而言，可以从如下两方面对输送的直流电流和直流功率进行调节：
1）调节整流器的触发延迟角α或逆变器的熄弧角β，即调节加到换流阀控制极或栅极的触发脉冲相位。采用这种方式调节不但调节范围大，而且非常迅速，是直流输电系统主要的调节手段。
2）调节换流器的交流电势Udor或Udoi。一般靠调节发电机励磁或改变换流变压器分接头来实现，调节速度相对较慢且范围有限，是直流输电系统的辅助调节方式。
从上述可看出，用控制极进行调节速度很快（为1～10ms），且调节范围大，而变压器抽头控制切换速度较慢（每极切换为5～6s），且范围有限。因此，控制极调节是直流输电系统的主要调节手段，变压器的抽头控制只作为控制极调节的补充。通常情况下，对于交流系统的快速电压变化，通过调节触发控制角来维持其性能；但对于缓慢电压变化，通过调节换流变压器的分接头来使触发角维持在额定值附近。
2.换流器的控制特性
在直流输电系统中，往往需要系统按照某个恒定功率运行。因此，最直接的控制模式为定功率控制，即将电流调节器和电压调节器分别应用于整流器与逆变器并进行参数设置。同时，整流器采用恒流控制，以保持系统的稳定；逆变器采用恒定熄弧角（逆变角）控制，以保证有足够的换相裕度并维持恒定电压。在此控制方式下，系统正常运行时的伏安特性如图4-17所示[105，108，110]。
由图4-16可得逆变侧的电压和电流关系式为
Udi=Udoicosβ-Rbidi （4-36）
图4-17给出了理想情况下换流器的伏安特性。图中以ud电压和id电流为纵坐标和横坐标，AB线上的点与整流器端测量的值相对应，为一条垂直线，表示整流器在理想状况下为恒定电流控制；而对于逆变器，考虑到一般情况下，换相电阻略大于线路电阻，因而，逆变器的伏安特性为一条斜率为负且较小的水平直线，如图中CD。而图中的E点为理想稳态运行点，同时满足整流器和逆变器的特性。

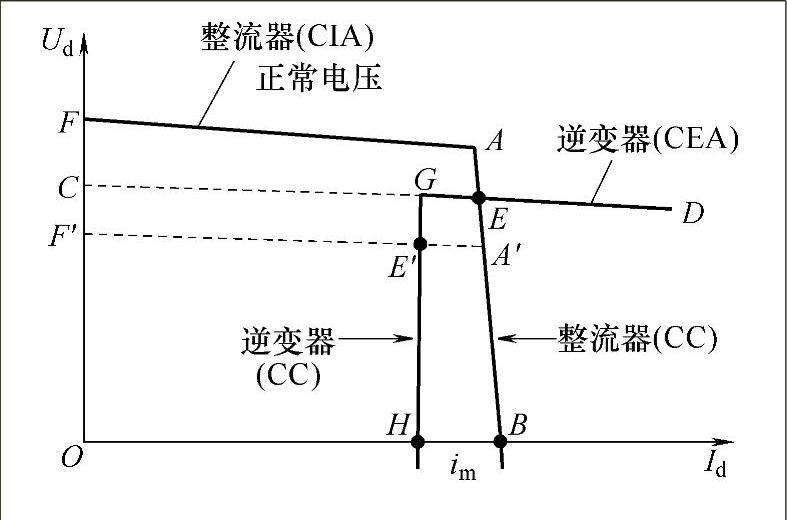

实际上，系统中的电流调节器的增益有限，定电流特性直线可能不是真正垂直的，这主要取决于电流调节器。因此该特性曲线稍有倾斜，如图4-18中GH和AB所示。若采用PI调节器，CC特性便是非常垂直的。在正常电压下，完整的整流器特性由FAB来定义。电压降低时，它将移动，如F′A′B所示[112]。
图4-17 理想情况下换流器控制伏安特性
同时，改变α角来维持恒定电流是有限制的，α角不能小于它的最小值αmin。一旦达到αmin，就不可能再升高电压，整流器将运行在恒定的触发角状态（CIA）。所以，整流器特性曲线实际上有两部分，如图4-18中AB和FA所示。FA部分对应于定触发角控制方式，AB部分表示正常的定电流控制方式[112]。
图4-18 实际换流器控制稳态特性
在正常电压下，逆变器的恒定熄弧角（CEA）特性曲线和整流器恒定电流控制特性曲线相交于E，当整流器电压降低时，系统运行于E′点，即逆变器进行电流控制而整流器进行电压控制。因而，换流器既可以当整流器运行，也可以当逆变器运行。同时，逆变器的定熄弧角特性线（CD）不会与降低电压情况下的整流器特性曲线（F′A′B）相交。所以，整流器电压的大幅度降低将会引起电流和功率在短时间内下降到零，从而造成系统停运。为了避免上述问题的出现，逆变器也必须配置定电流控制器，且其整定电流值要小于整流器定电流控制器的整定电流值，它们之间的差值称为电流裕度，如图4-18中的im。电流裕度im可确保两条定电流特性曲线不会相交。这样完整的逆变器特性曲线就包括两部分：定电流（CC）特性曲线和定熄弧角（CEA）特性曲线，如图4-18中DGH所示。
除了有上述定电流、定熄弧角基本调节方式外，也有将定电流和定电压的方式作为基本调节方式。此种方式是用一个闭环电压控制以保持直流线路某点的电压恒定，来取代调节熄弧角到固定值（CEA）。定电压控制和定γ角控制类似，都是逆变器常见的控制方式。但与定γ角控制相比，定电压控制方式有利于提高换流站交流电压的稳定性。例如，由于某种扰动使逆变站交流母线的电压下降时，为了保持直流电压，逆变器的电压调节器将自动地减少β角，从而使逆变器的功率因数提高，消耗的无功功率减小，有利于防止交流电压进一步下降或阻尼电压的振荡。如果逆变侧采用定熄弧角调节，则当交流电压下降时，它将增大β角以保持熄弧角不变，因此逆变器的功率因数下降，消耗的无功功率增大，从而交流电压进一步下降，在某种条件下甚至形成恶性循环，最终导致交流电压崩溃。定电压调节的另一个优点是，在轻负载（直流电流小于额定值）运行时，由于逆变侧的熄弧角比满载运行时大，对防止换相失败更为有利。

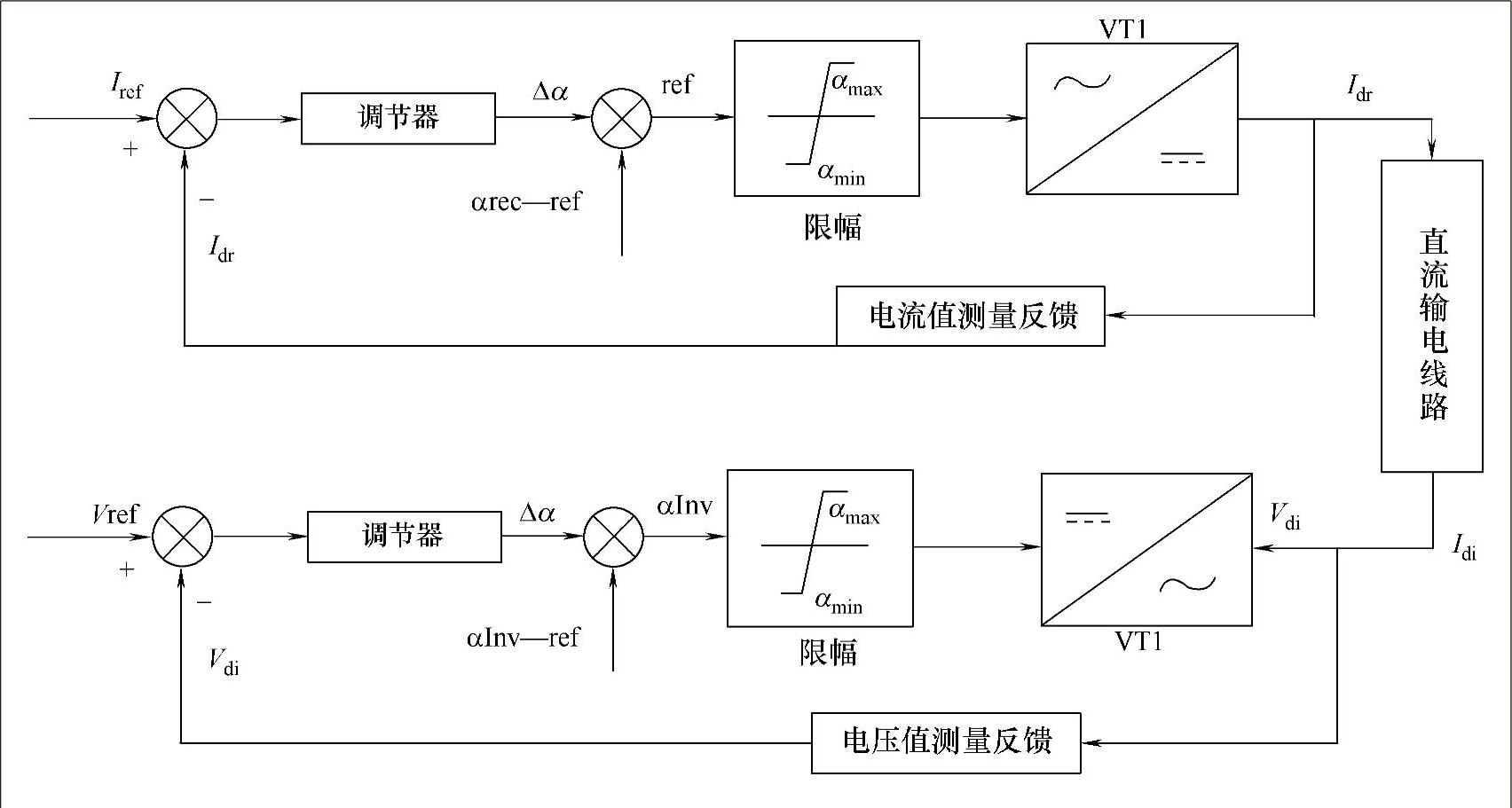

基于此，这里采用的基本控制方式为整流侧定电流控制、逆变侧定电压控制。控制框图如图4-19所示。由于换流阀具有单向导电的特性，电流只能从同一方向流过换流器。利用换流器的这一特性，使它在直流线路的一端按整流器运行，而另一端按逆变器运行，这样就可以传输并控制从一个交流系统（发送端）到另一个交流系统（接收端）的功率。整流侧采用定电流控制，逆变侧采用定电压控制，可以使得直流系统按一定的功率传输，这也是直流输电系统的一般要求。
图4-19 直流输电系统控制框图
