换流器的工作原理和电路分析
【摘要】：图4-5 三相全波桥式换流器等效电路换流器是直流输电系统中最关键的设备，可以实现整流和逆变，并通过直流输电线路来实现潮流的逆转。换流器的基本单元通常是由三个桥臂构成的三相桥式全控电路，该电路也常被称为格雷兹桥。图4-6 双桥换流器接线图图4-5所示为三相桥式换流器等效电路。下面将结合不同的控制方式对单桥和双桥换流器在整流运行和逆变运行的工作状态进行简要的分析。

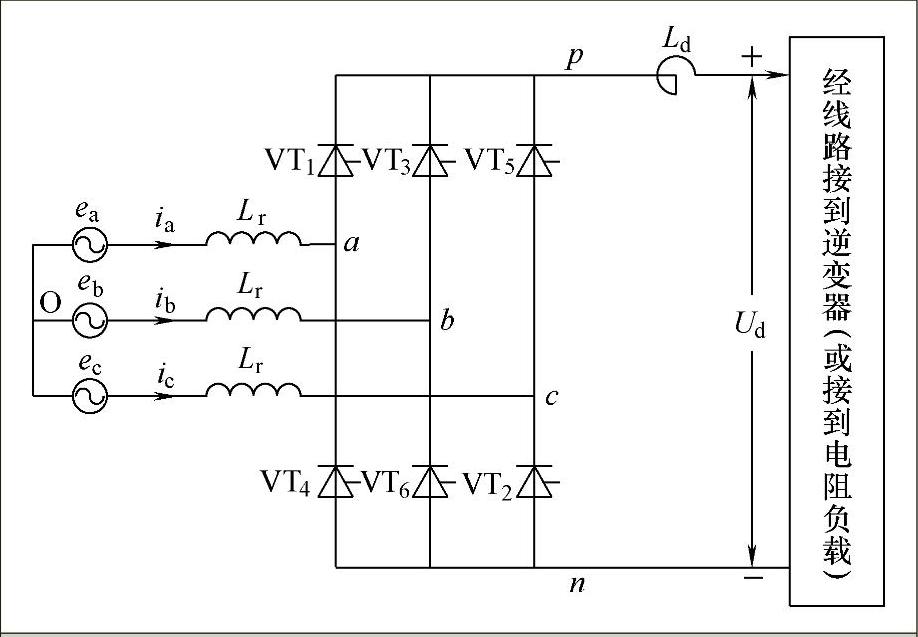

图4-5 三相全波桥式换流器等效电路
换流器是直流输电系统中最关键的设备，可以实现整流（AC/DC）和逆变（DC/AC），并通过直流输电线路来实现潮流的逆转。换流器的基本单元通常是由三个桥臂构成的三相桥式全控电路（如图4-5所示），该电路也常被称为格雷兹（Graetz）桥。通常，HVDC输电系统的换流器大多由两个格雷兹桥组成，即构成12脉冲换流器[109-110]。其交流侧通过两个隔离变压器实现并联。换流变压器的阀侧绕组一个是星形联结，另一个是三角形联结，从而使两个6脉冲换流器的交流侧得到相位差为30°的换相电压。而在直流侧则为两个Graetz桥的串联。其连接方式如图4-6所示。

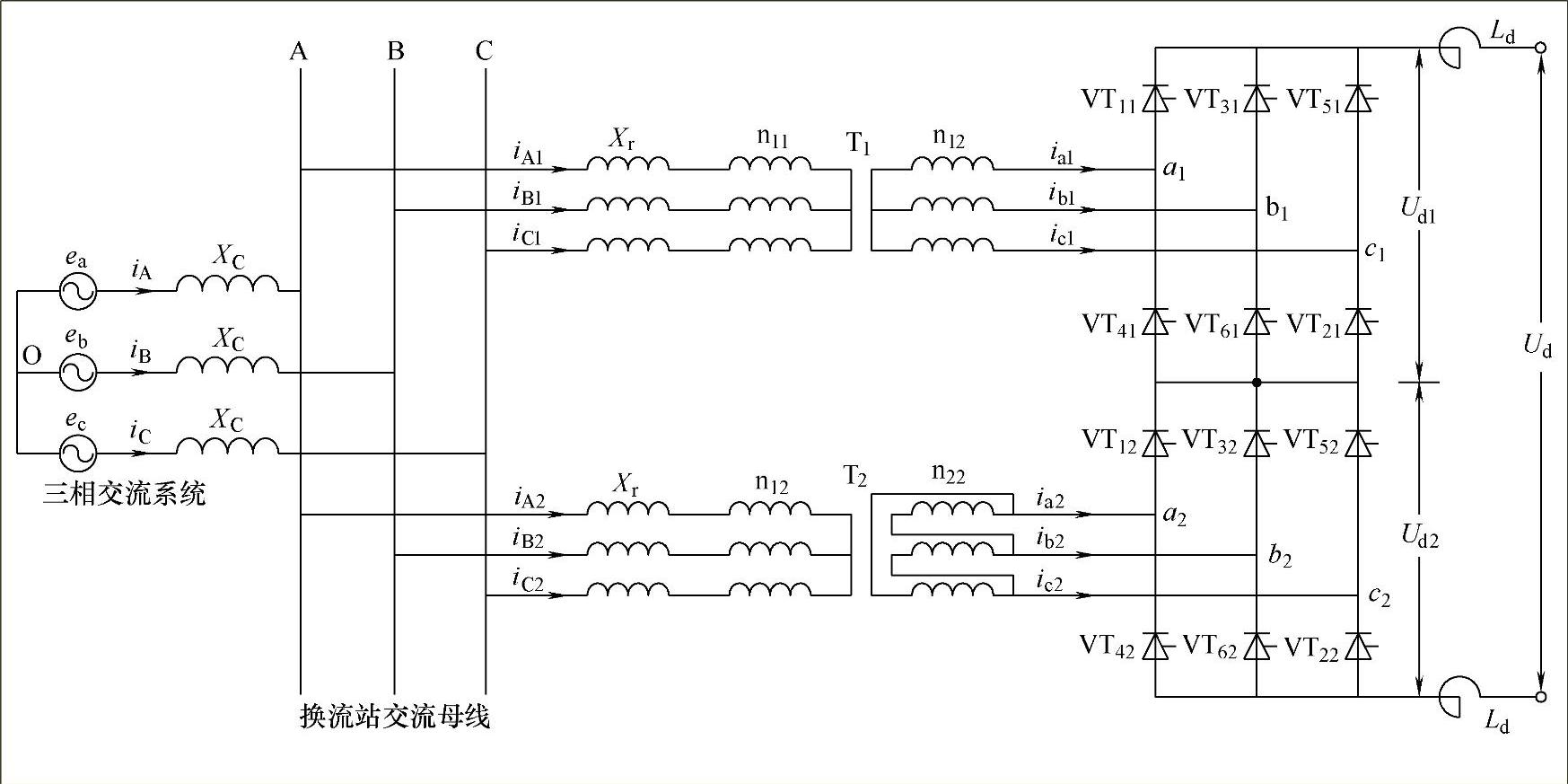

图4-6 双桥（12脉冲）换流器接线图
图4-5所示为三相桥式换流器等效电路。图中，ea、eb、ec为三相交流电源瞬时相电压，Lr为交流电源到换流器之间的等值换相电感，ia、ib、ic为换流器交流侧的三相瞬时电流，Ld为直流平波电抗器（电感值一般为0.4～1.5H），Id为换流器直流侧的直流电流，Ud为经过滤波后的直流电压平均值，VT1～VT6为六个阀臂（简称阀，又称桥臂）。每个阀臂由几十甚至上百个晶闸管串联组成。对于整流器而言，其直流侧平波电抗器Ld之后的电路（包括直流输电线路、逆变器及逆变器侧交流系统）可用负载电阻R等效。换流器在不同的控制方式下，既可作整流器运行，也可作逆变器运行。下面将结合不同的控制方式对单桥和双桥换流器在整流运行和逆变运行的工作状态进行简要的分析。
