1.有源滤波器仿真模型的建立^[6，98]

根据以上分析，采用i_p-i_q谐波检测方法、滞环控制补偿电流控制方法、模糊-PI复合控制，建立有源电力滤波器仿真模型如下：图3-12所示为APF仿真模型，图3-13所示为APF主电路仿真模型，图3-14所示为谐波电流检测仿真模型，图3-15所示为滞环控制仿真模型，图3-16所示为模糊-PI复合控制仿真模型。

图3-11 模糊控制器输出曲面

图3-12 APF仿真模型

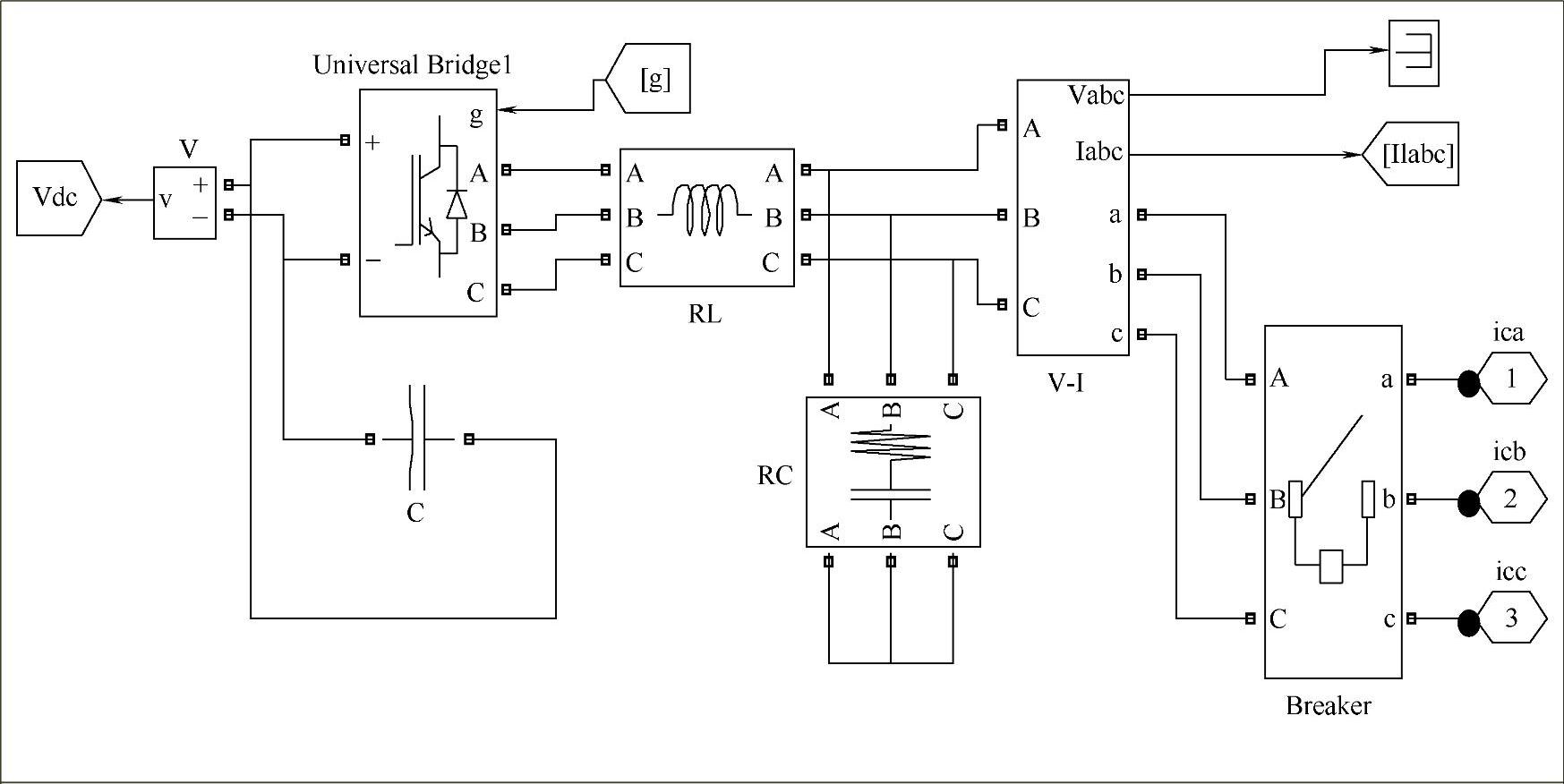

图3-13 APF主电路仿真模型

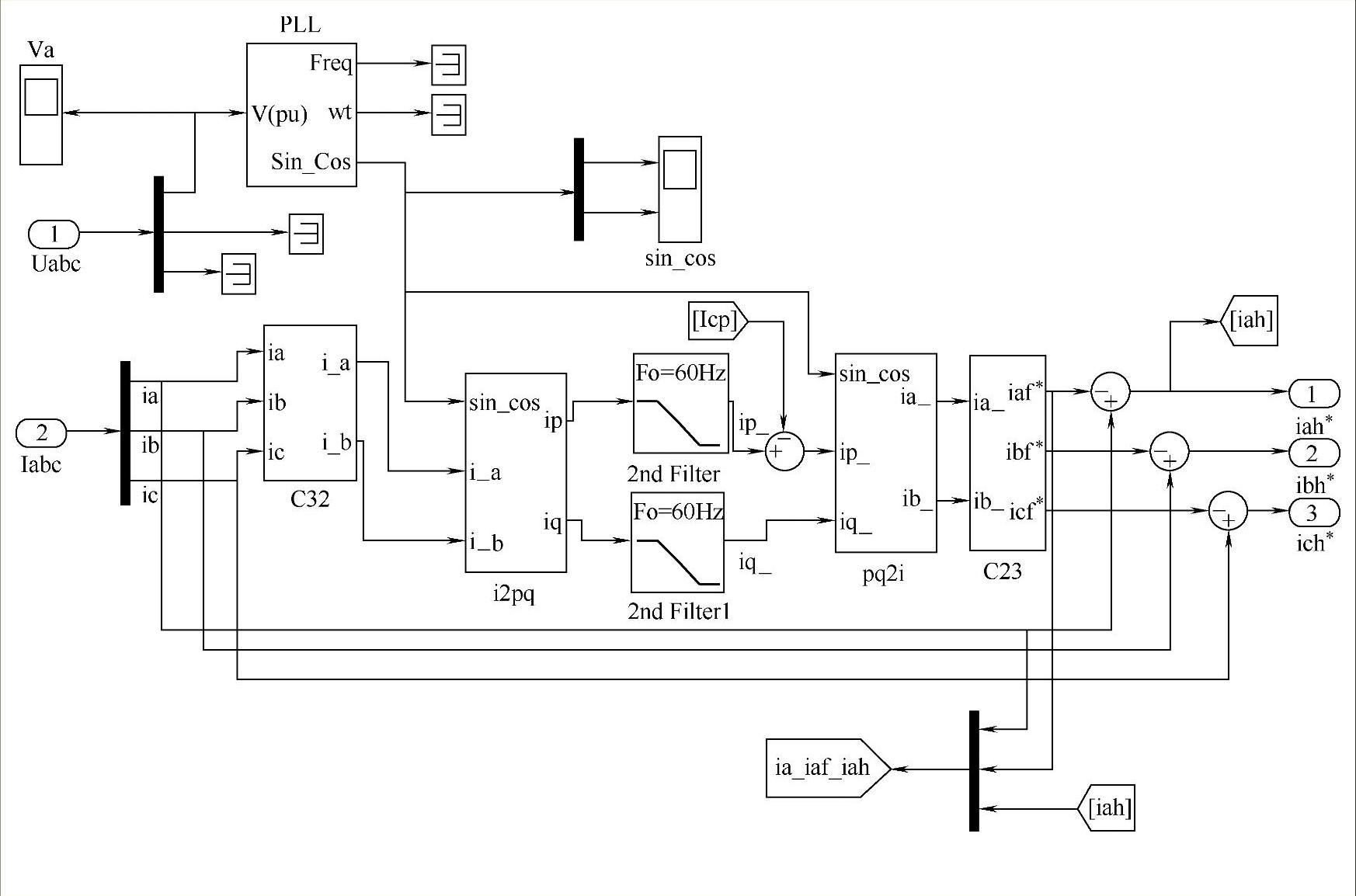

图3-14 谐波电流检测仿真模型

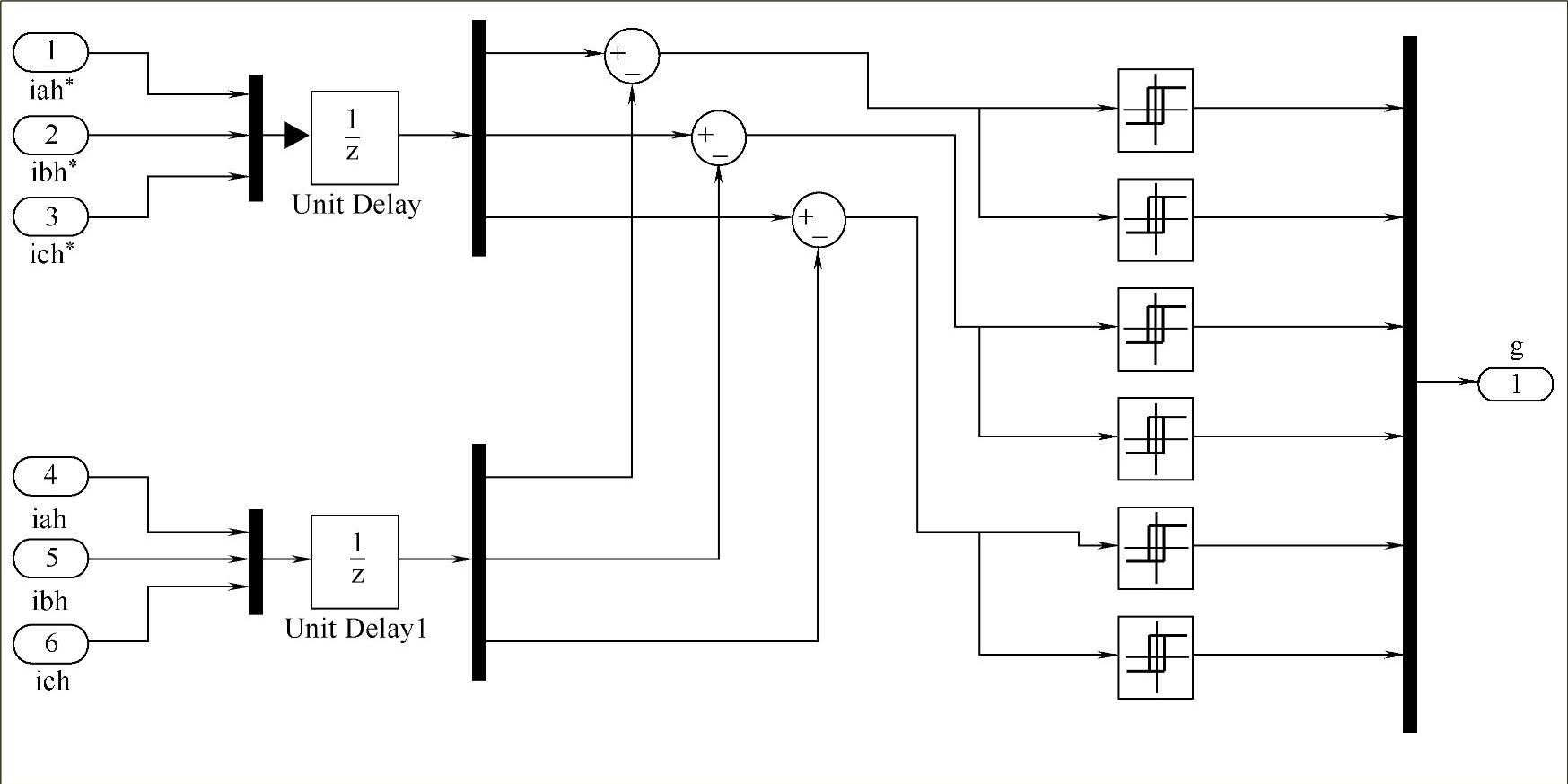

图3-15 滞环控制仿真模型

图3-16 模糊-PI复合控制仿真模型

2.模型仿真结果

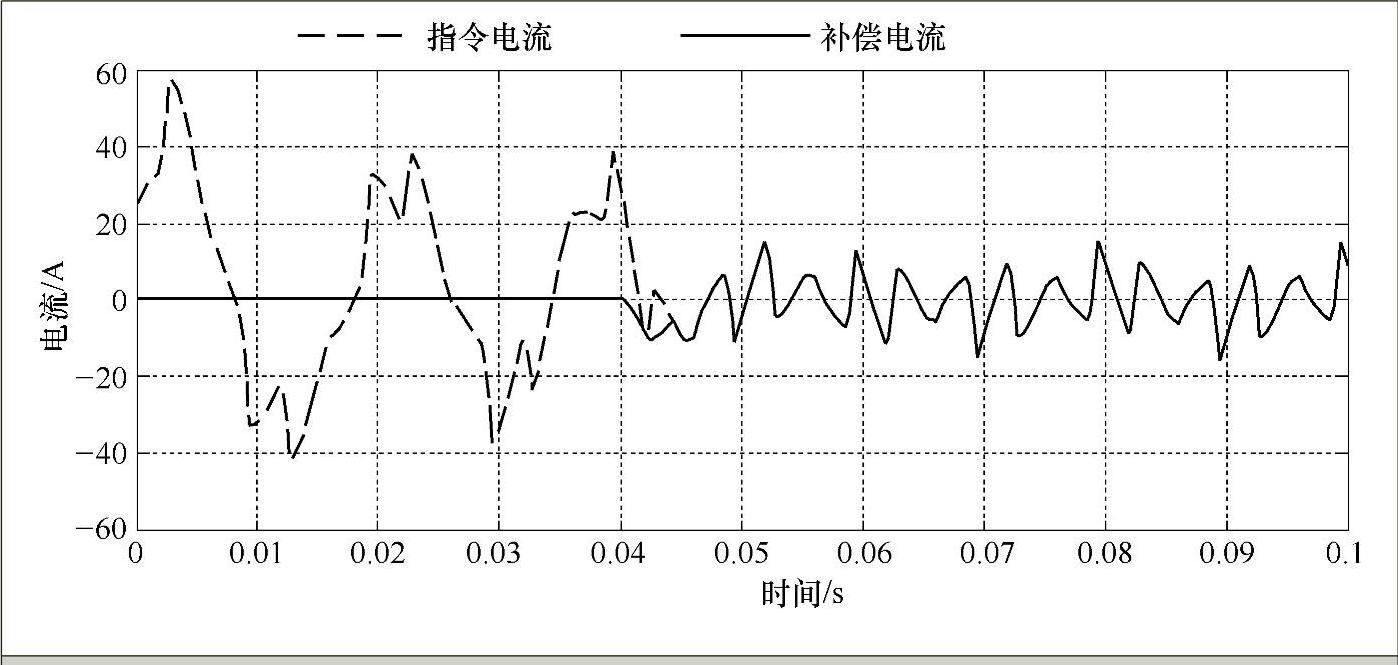

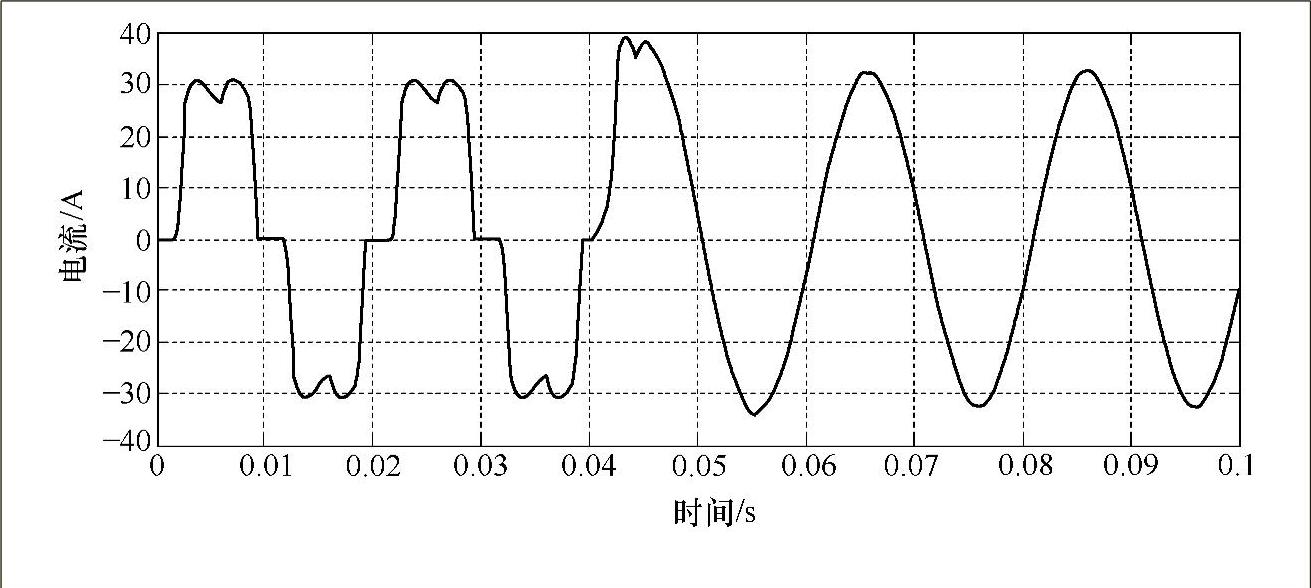

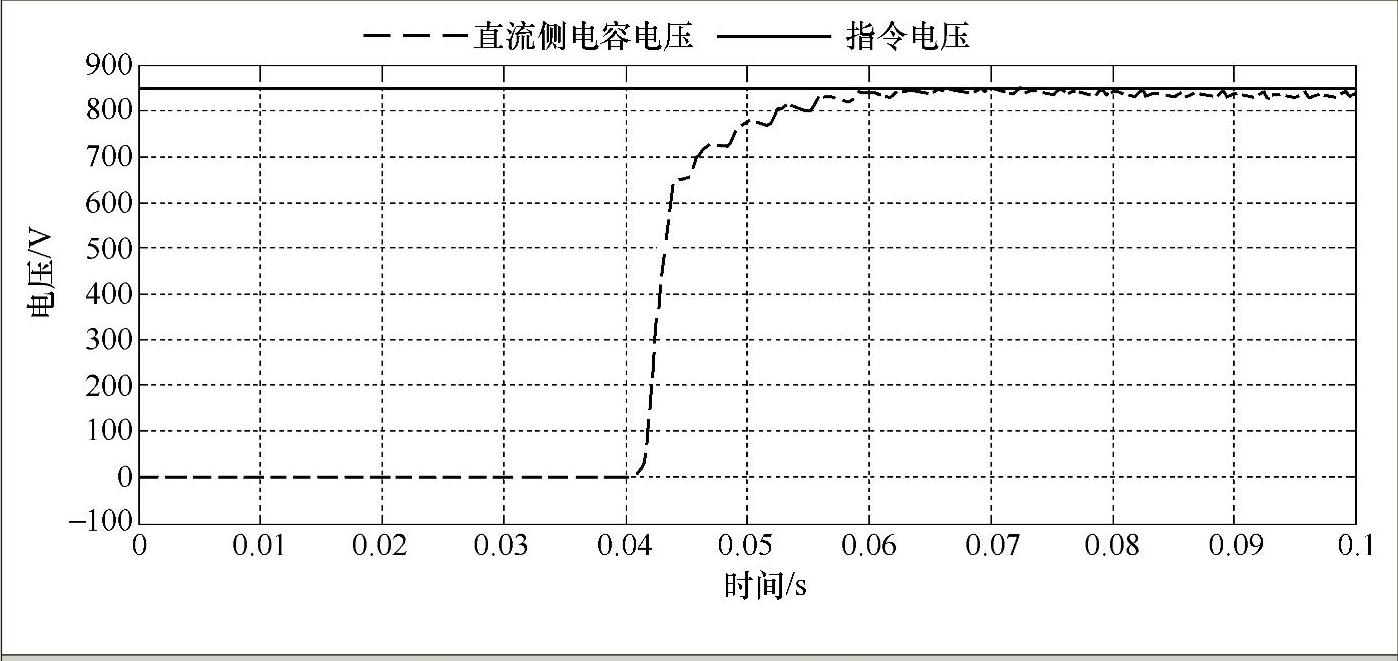

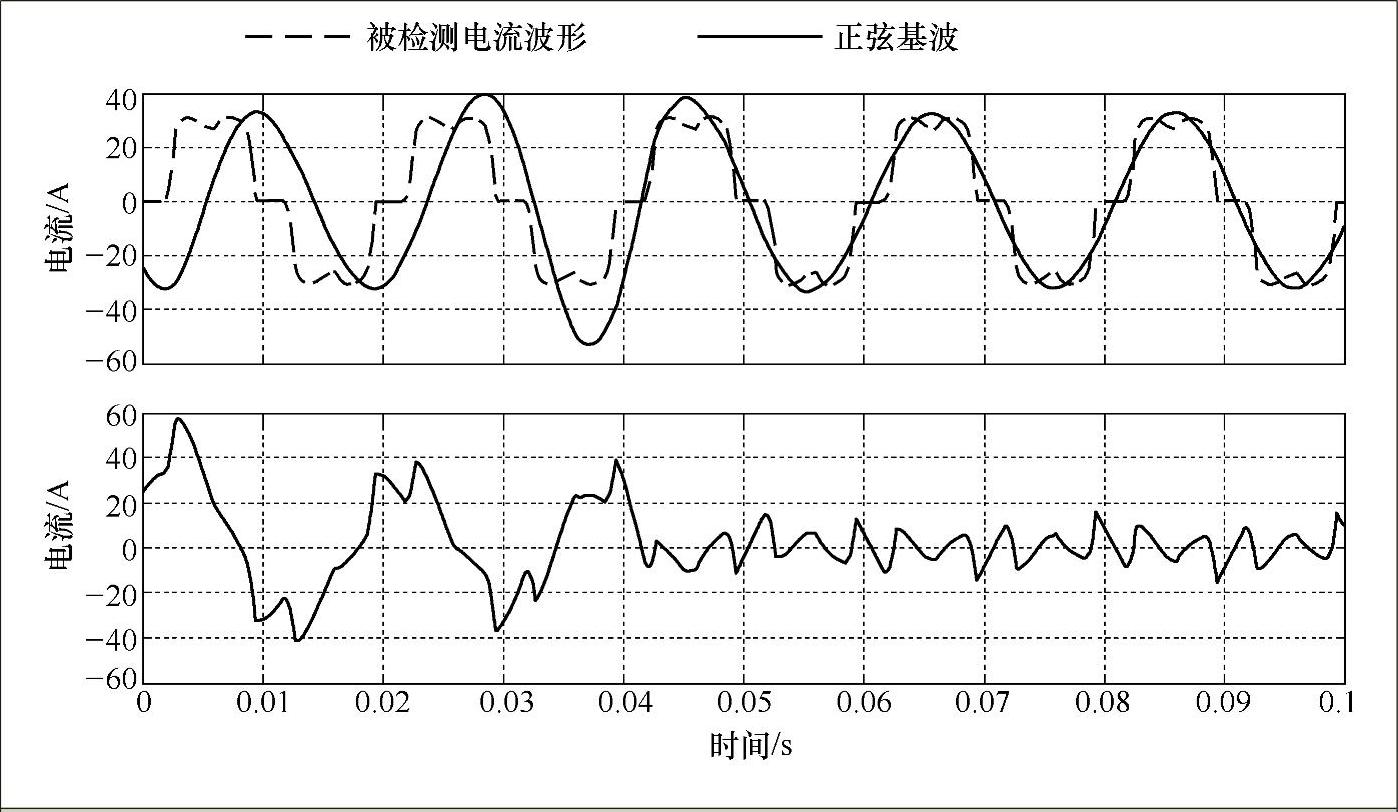

仿真结果如下：图3-17显示了非线性负载的电流波形（只显示A相，下同），可见存在较为明显的谐波；图3-18显示了电源电流波形，APF在0.04s接入电路，可见消除谐波效果明显；图3-19所示为谐波检测波形，上图中实线为基波电流波形，虚线为被检测电流波形，下图中实线为谐波波形，被检测电流减去基波分量就得出谐波分量；图3-20所示为补偿电流跟踪波形，虚线为指令电流波形，实线为补偿电流波形，可以看出滞环控制能够实现补偿电流对指令电流的跟踪；图3-21所示为直流侧电容电压跟踪波形，实线为设定电压波形，虚线为实际电压波形，可以看出由于加入了模糊PI复合控制，直流侧电压能够实现对设定电压的跟随。
