矫正焊接残余变形的方法和技巧

2023-06-23 理论教育版权反馈

【摘要】：焊接生产过程中，即使采取了预防变形的措施，但还可能会产生不同程度的变形。对超出技术要求的焊接残余变形，应当进行矫正。矫正变形的方法有机械矫正法和火焰矫正法。塑性较好的低碳钢、不锈钢等金属材料的焊接变形可选择机械矫正法。（二）火焰矫正火焰矫正是指利用火焰对工件的局部进行加热，使工件局部产生热压缩塑性变形，冷却后该区域金属产生收缩，利用此收缩引起的变形与原来焊接产生的残余变形相互抵消。

焊接生产过程中，即使采取了预防变形的措施，但还可能会产生不同程度的变形。对超出技术要求的焊接残余变形，应当进行矫正。矫正变形的方法有机械矫正法和火焰矫正法。

（一）机械矫正

机械矫正就是利用外力使工件产生新的塑性变形，其方向与焊接残余变形的方向相反，以抵消已经发生的焊接残余变形。采用机械矫正时，往往还通过锤击法来延展焊缝及其周边压缩塑性变形区域的金属，以达到消除焊接变形的目的。塑性较好的低碳钢、不锈钢等金属材料的焊接变形可选择机械矫正法。常用的矫正设备有压力机、滚床、千斤顶等，如图5-14所示。

（二）火焰矫正

火焰矫正是指利用火焰对工件的局部进行加热，使工件局部产生热压缩塑性变形，冷却后该区域金属产生收缩，利用此收缩引起的变形与原来焊接产生的残余变形相互抵消。矫正时常用气焊焊炬或专用割炬，设备灵活机动，操作方便。火焰矫

正的效果关键在于正确选择加热位置、加热温度和加热形状，与冷却速度关系不大

图5-14 机械矫正实例

1.加热位置

正确选择火焰加热的位置是关键，错误的加热位置不但起不了矫正作用，反而会加重变形火焰加热应选在使它产生的变形方向与焊接残余变形方向相反的位置，如图5-15所示，以达到抵消焊接残余变形的目的。

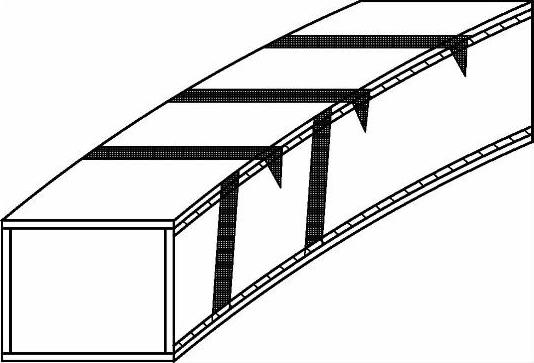

图5-15 火焰矫正加热位置

2.加热形状

火焰加热形状有点状加热、线状加热、面状（常为三角形）加热，如图5-16所示

图5-16 火焰矫正加热形状

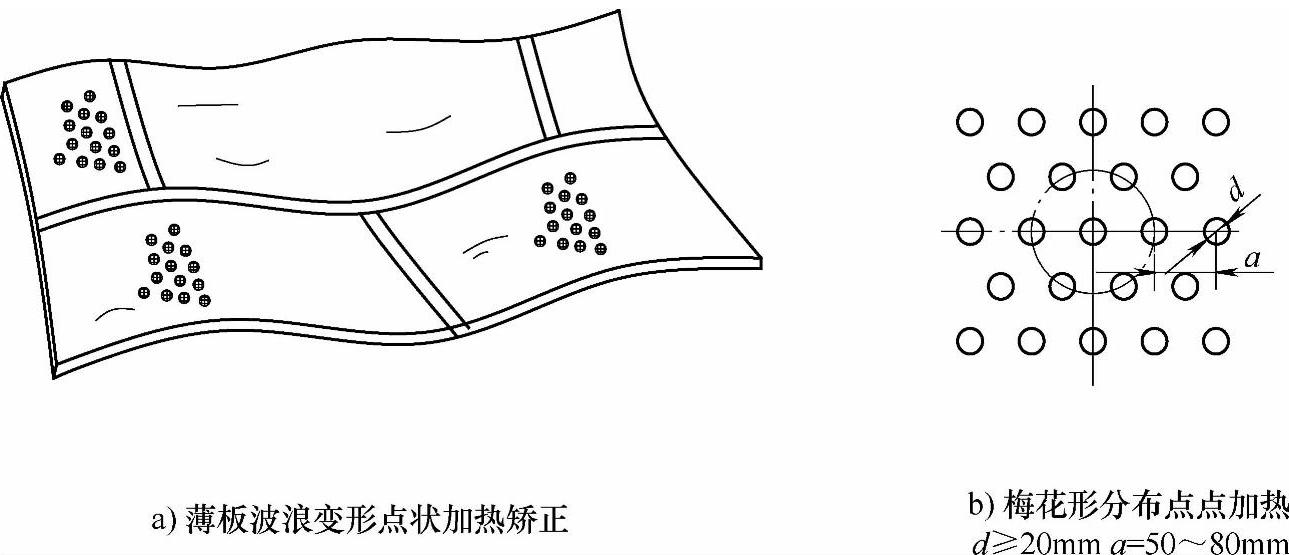

（1）点状加热点状加热特别适用于薄板结构件波浪变形的矫正，一般采用多点加热，如图5-17a所示。加热点成梅花状均匀分布，加热点直径一般不小于20mm，间隔距离在50～80mm间，如图5-17b所示。对于变形量大或板厚的工件，可以适当加大加热点直径并缩小加热点间距，加热的同时还可以对加热区锤击，锤击时应垫上衬板，以防工件表面出现印痕。
