焊接残余应力可根据产生原因、作用方向、作用形式及其在结构中的作用方向来分类。

（一）根据焊接残余应力的产生原因分类

根据产生原因焊接残余应力可分为温度应力、组织应力、拘束应力和氢致应力。

1.温度应力

温度应力也称为热应力，它是在焊接过程中，由于焊接热源在工件上的局部加热，使工件受热不均匀，造成温度分布的不均匀、各处变形不一致且相互制约而产生的应力。它主要与工件金属的热物理性质、工件内的温度分布及材料高温时的力学性能有关。焊接过程中温度应力在不断地变化，且峰值一般都达到屈服强度，因此产生了塑性变形，焊接过程结束并冷却后，产生的焊接残余应力保存下来。

2.组织应力

焊接过程中由于焊接热循环的作用引起局部金属组织发生转变，随着金属组织发生变化而出现比体积变化，这种比体积的变化受到阻碍时便产生了应力。这种由于组织转变而引起的内应力叫组织应力。如奥氏体分解为珠光体进而引起比体积的增大，从而引起体积的变化，并且受到周边金属的约束，同时组织的转变也是不均匀的，因此便产生了组织应力。

3.拘束应力

焊接过程往往是在结构自身拘束或外部拘束条件下进行的，它与结构形式、刚度、自重、焊接接头的位置、焊接顺序以及夹持工装卡具的位置及松紧程度等因素有关。这种拘束条件下的焊接，由于受到自身拘束或外部拘束的限制，不能自由变形便产生了拘束应力。

4.氢致应力

在焊接过程中，由于焊接材料或操作技能等因素的影响，焊缝局部会产生显微缺陷，如气孔、夹渣等，扩散氢向显微缺陷处聚集，导致局部氢的压力增大，便产生氢致应力。氢致应力是导致焊接冷裂纹的重要因素之一。

（二）根据焊接残余应力的作用形式分类

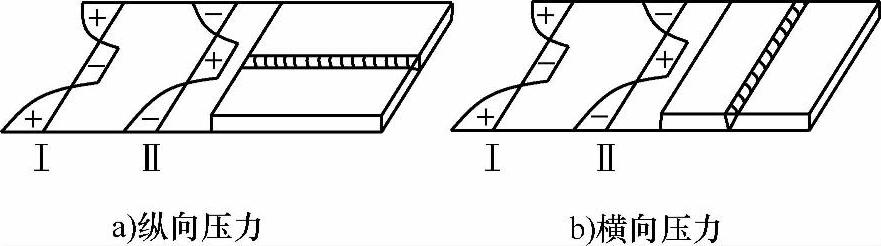

根据焊接残余应力的作用形式可分为拉应力、压应力、切应力。焊接过程中，焊缝区及周边一定范围内的金属受热膨胀，但受到离焊接热源更远处的低温金属的拘束，使受热膨胀金属受压应力作用，而周围低温部位的金属受拉应力作用，如图5-3的Ⅰ所示。冷却时焊缝及周边一定范围内的金属收缩，但又受到离焊接热源更远处金属的制约，则产生拉应力，而离焊接热源更远处的金属受到压应力，如图5-3的Ⅱ所示。当焊缝两侧金属受到的拉应力或压应力不同时，焊缝区则产生了切应力。

（三）根据焊接残余应力对焊缝的作用方向分类

根据焊接残余应力对焊缝的作用方向可分为纵向应力和横向应力。纵向应力是平行于焊缝方向的应力，横向应力是垂直于焊缝方向的应力。

（四）根据焊接残余应力在结构中的作用方向分类

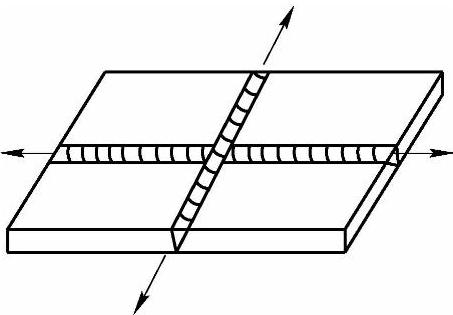

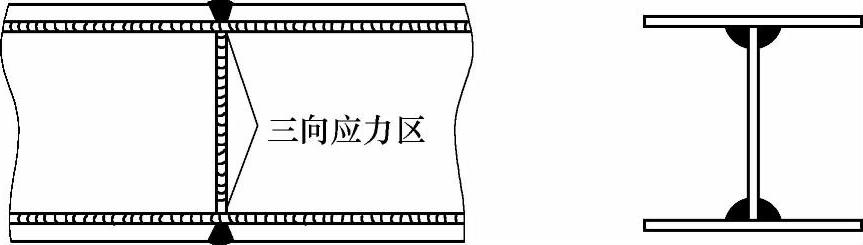

根据焊接残余应力在结构中的作用方向可分为单向应力、双向应力和体积应力。(https://www.chuimin.cn)

1.单向应力

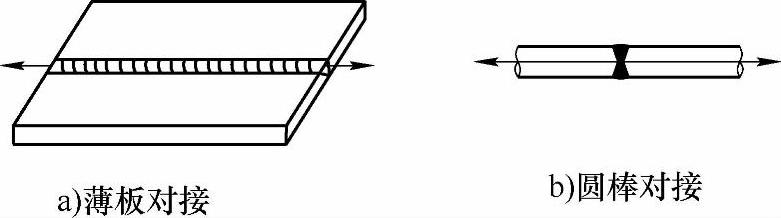

在工件中只沿一个方向存在的应力叫单向应力，也称线应力。薄板焊接和圆棒对接时，长而窄的对接焊缝及表面堆焊结构中，如图5-4所示。
