碳弧气刨设备的构成及特点

2023-06-23 理论教育版权反馈

【摘要】：碳弧气刨设备包括电源、压缩空气源、碳弧气刨枪、碳棒、电缆气软管。如选用晶闸管整流焊机作为碳弧气刨电源时，应特别注意，不能过载，以保证设备的安全运行。碳弧气刨枪有侧面送风式和圆周送风式两种类型。

碳弧气刨设备包括电源、压缩空气源、碳弧气刨枪、碳棒、电缆气软管。

1.碳弧气刨电源

碳弧气刨一般采用直流电源，反接法。要求电源具有陡降外特性和较好动特性，有较大的容量。如选用晶闸管整流焊机作为碳弧气刨电源时，应特别注意，不能过载，以保证设备的安全运行。常用型号有AX1—500、ZXG—500等。

2.压缩空气源

碳弧气刨要求有压力稳定的压缩空气源，压力一般为0.5～0.6MPa，压缩空气干燥。一般选用压力为0.8MPa小型空气压缩机，即可满足使用要求。

3.碳弧气刨枪

碳弧气刨枪的电极夹头应导电良好、夹持牢固、外壳绝缘及绝热性能良好，更换碳棒方便压缩空气喷射集中、准确。碳弧气刨枪有侧面送风式和圆周送风式两种类型。侧面送风气刨枪的气体喷射口在碳棒下侧且可在180°范围变化，操作者可按工作需要转换角度。圆周送风气刨枪气体喷射口在碳棒周围。

4.电缆、软管

碳弧气刨枪体都需要连接电源的电缆和连接气源的软管。

1）连接电源的电缆可以参照表3-12焊接电缆截面积与焊接电流、电缆长度的关系选用，软管可以选择氧气管。电缆和软管分别与碳弧气刨枪体连接。

2）电气合一软管

为了防止电缆发热，便于操作，可以采用电气合一的软管，以便压缩空气可以冷却导线。电气合一软管如图3-104所示。

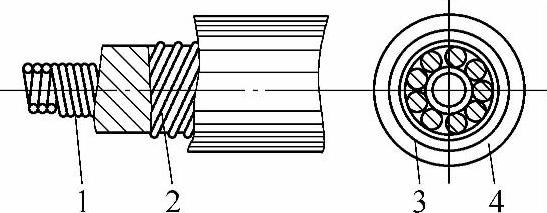

图3-104 电气合一软管

1—弹簧管 2—外附加钢丝 3—夹线胶管 4—多股导线

5.碳棒

碳棒是碳弧气刨操作中的主要消耗材料，其作用是导电和引燃电弧。一般选用实心碳棒外面镀铜，增加导电性能。同时还要求耐高温，有一定的强度不易折断，使用时散发烟雾和粉尘少。外形分圆形和矩形两种，圆形碳棒一般用于焊缝清根或焊缝返修，扁形碳棒一般用于刨槽、开坡口、切割铸铁、切割合金钢和有色金属。
