MIG焊设备的组成和构成要素

2023-06-23 理论教育版权反馈

【摘要】：MIG焊设备主要包括焊接电源、送丝机构、焊枪、供气系统、供水系统等。MIG焊的焊接设备与CO2焊基本相同。

MIG焊设备主要包括焊接电源、送丝机构、焊枪、供气系统、供水系统等。MIG焊的焊接设备与CO₂焊基本相同。

1.焊接电源

MIG焊所用的焊接电源与CO₂焊基本相同，由于MIG焊主要用于铝、镁等合金的焊接，一般采用直流焊机反接法。焊接铝及铝合金时与熔滴过渡形式有关，射流过渡时电弧静特性是上升的采用等速送丝，配用平特性（恒压）直流电源如ZP系列，亚射流过渡时采用等速送丝，配合陡降外特性（恒流）直流电源如ZX系列。

2.送丝机构

焊接钢铁材料时MIG焊的送丝机构与CO₂焊完全一样。但焊接铝及铝合金时，应防止焊丝咬伤，不采用带齿的送丝轮，焊丝直径不大于0.8mm的不宜采用推丝式送丝方式。

3.焊枪和送丝软管

除焊接铝及铝合金时，送丝软管采用聚四氟乙烯或尼龙外，其余部分MIG焊与CO₂焊的均一样。拉丝式焊枪如图3-92所示。另外，大电流焊接时焊枪必须采用水冷式并自动化，水冷式焊枪如图3-93所示。

图3-92 拉丝式焊枪示意图（空冷

1—枪筒总成 2—减速器总成 3—压臂组件 4—电动机总成 5—枪壳 6—焊丝盘 7—丝盘轴 8—护板组件 9—导电板 10—胶套 11—电缆 12—螺母 13—开关 14—螺钉 15—透明罩 16—自攻螺钉

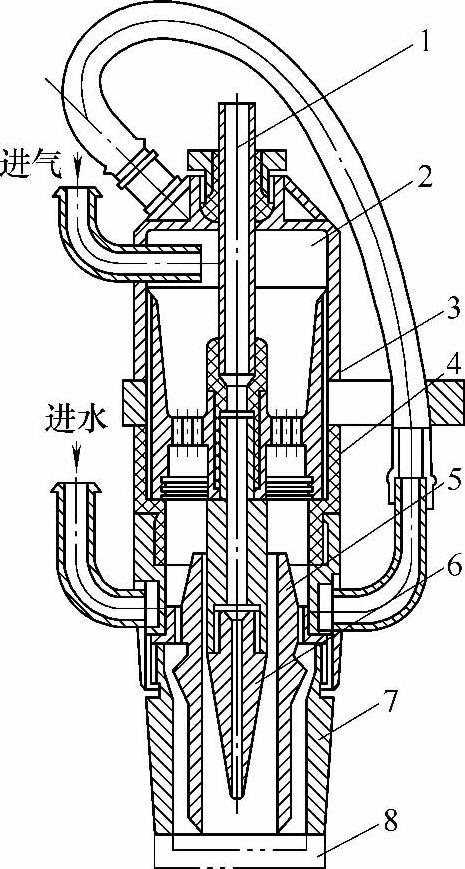

图3-93 一种自动熔化极气体保护焊焊枪结构示意图

1—钢管 2—镇静室 3—导流体 4—铜筛网 5—分流套 6—导电嘴 7—喷嘴 8—帽盖

4.供气系统

由于采用惰性气体，供气系统中无预热器和干燥器，其余部分MIG焊与CO₂焊的供气系统一样。

5.供水系统
