存储卡实现DNC加工
【摘要】：数控系统与计算机存储卡在线加工是以存储卡为存储介质，通过系统的第4I/O通道从存储卡上直接读取加工程序，进行DNC在线加工。2）将加工程序拷贝至存储卡内，可以一次拷贝多条程序。图7-60 FANUC系统的存储卡在线加工上述5步是通过启动自动操作实现存储卡在线加工的，除此之外还可指定M198子程序调用命令，由系统中主程序调用存储卡中的子程序实现在线加工。
数控系统与计算机存储卡在线加工是以存储卡为存储介质，通过系统的第4I/O通道从存储卡上直接读取加工程序，进行DNC在线加工。此方式不占用系统内存，且具有程序传输速率高、加工精度高及可靠性高的优点，故普遍应用于模具加工领域。
FANUC 16i/18i/21i/0iB/0iC/0iD/30i/31i系统可以进行存储卡加工程序的在线加工，其在线加工（见图7-60）的操作如下：
1）系统处于MDI模式→按功能键[OFFSET/SETTING]→[设定]软键→参数写入PWE=1和I/O通道=4（或设定#20=4）同时按住MDI面板上[CAN]和[RESET]键以消除P/S100号报警→按[SYSTEM]功能键→按[参数]软键→改参数#138.7/MNC=1使存储卡在线加工有效→按功能键[OFFSET/SETTING]→按[设定]软键→参数写入PWE=0。
2）将加工程序拷贝至存储卡内，可以一次拷贝多条程序。
3）系统处于RMT模式→按[PROG]功能键→最右侧扩展[▶]软键→按[DNC-CD]软键出现DNC操作画面。
4）DNC操作画面中按下[操作]软键→显示文件设定画面→在MDI面板上输入所用加工程序对应的文件号（如O3002对应的文件号为2）→按下[DNC-ST]软键后画面中自动出现“DNC文件名=所用加工程序号”（如DNC文件名=3002）。
5）按下机床操作面板上的“CYCLESTART/循环启动”按钮，系统在线运行存储卡内指定的加工程序（如O3002）。

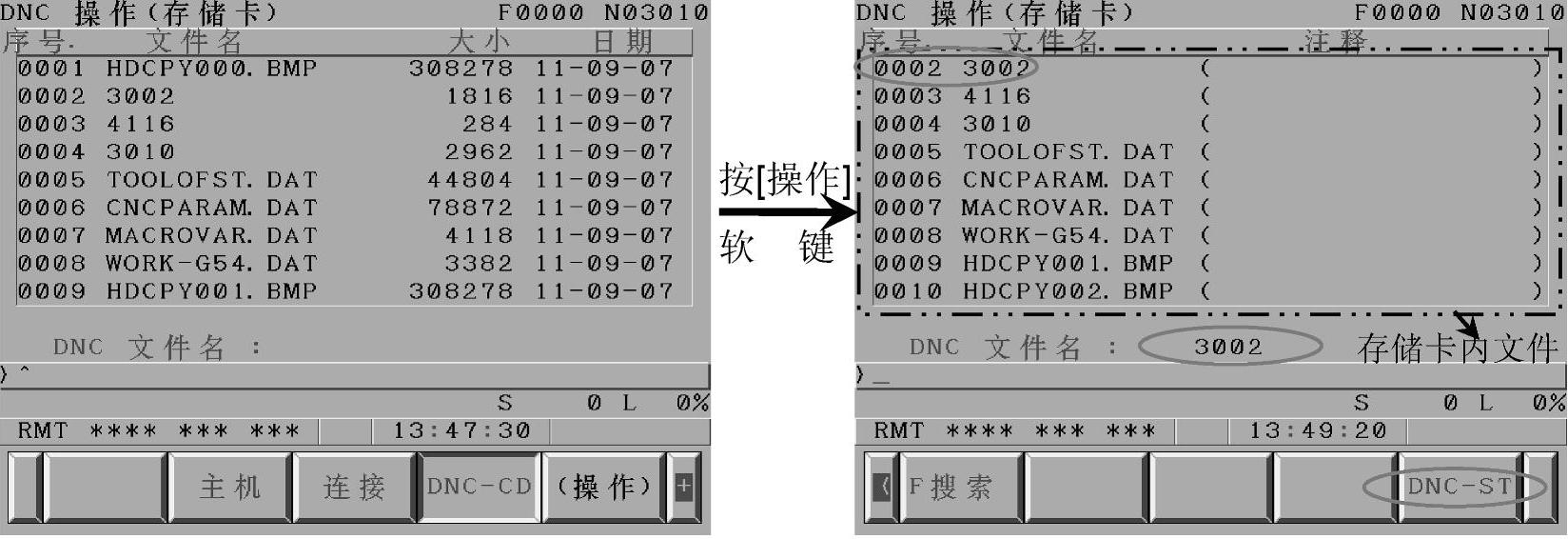

图7-60 FANUC系统的存储卡在线加工
上述5步是通过启动自动操作实现存储卡在线加工的，除此之外还可指定M198子程序调用命令（参数#6030设定执行外部设备子程序调用的M代码，#6030=0为通用的M198指令），由系统中主程序调用存储卡中的子程序实现在线加工。主程序中调用子程序的程序段标准格式为“M198P□□□□△△△△”，其中，M198为调用存储卡内程序的命令，P□□□□为调用的重复次数，△△△△为存储卡内的文件号。
