回转刀架是一种由电动机或液压系统来驱动的最简单的自动换刀装置，主要应用于数控车床上。它可以设计成四方刀架、六角刀架或圆盘式轴向装刀回转刀架等多种形式，分别安装4把、6把或更多把刀具，并按数控系统的规定指令进行换刀。当放大器的逆变模块温度超过规定值时，信号通过通信电缆或伺服总线传递到CNC系统，CNC系统发出伺服过热400（FANUC 0iA系通常，回转刀架的换刀动作包括刀架抬起、刀架转位及刀架锁紧等。......
2023-06-23
主轴箱换刀流程与注意事项
【摘要】：有的数控机床会像组合机床一样设计了多主轴箱，通过更换主轴箱而达到换刀目的。根据加工的需要，先选好所需的主轴箱，待运行小车11和12运行至该主轴箱处时，将它推到小车11上，小车11载着主轴箱与小车12同时运动至机床动力头两侧的更换位置。图6-10 更换主轴箱换刀1—工作主轴箱 2～7—备用主轴箱 8—机械手 9—刀库 10—主轴箱库 11、12—同步运行小车
有的数控机床会像组合机床一样设计了多主轴箱，通过更换主轴箱而达到换刀目的（见图6-10）。主轴箱库10吊挂着备用主轴箱2～7，备用主轴箱两端的导轨上装有同步运行小车11和12，并由其负责在主轴箱库10与机床动力头之间运送主轴箱。根据加工的需要，先选好所需的主轴箱，待运行小车11和12运行至该主轴箱处时，将它推到小车11上，小车11载着主轴箱与小车12同时运动至机床动力头两侧的更换位置。当上一道工序完成后，动力头带着工作主轴箱1上升到更换位置，夹紧机构将工作主轴箱1松开，定位销从定位孔中拔出，推杆机构将主轴箱1推到小车12上，同时将小车11上的待用主轴箱推到机床动力头上，且定位夹紧；与此同时，两小车返回主轴箱库，停在下次待换主轴箱的位置。加工箱体类零件时，可由机械手8在刀库9和主轴箱1之间进行刀具的交换，以提高生产率。

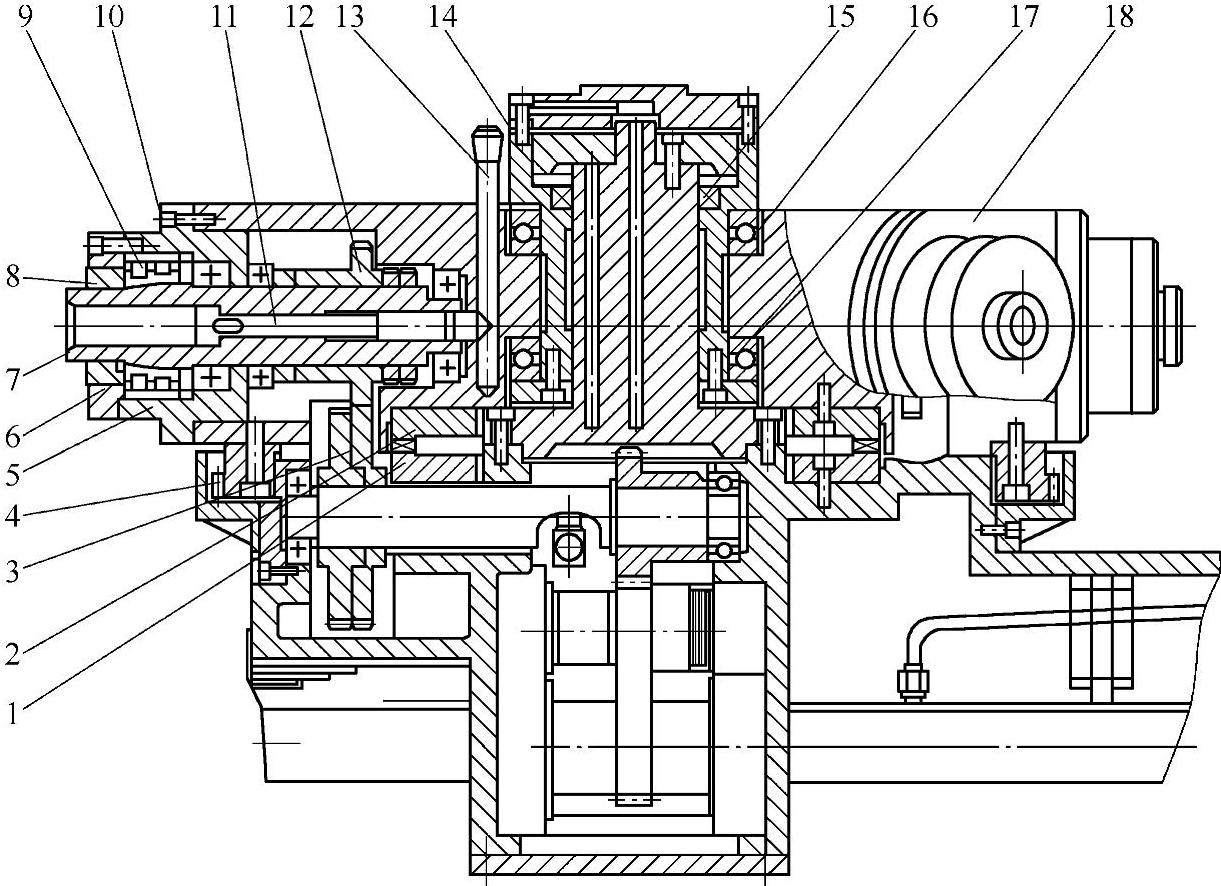

图6-9 卧式八轴转塔头换刀
1、2—离合器 3、4、12—齿轮 5—套筒 6—端盖 7—主轴 8—螺母 9、16、17—轴承 10—螺钉 11—推动杆 13—操纵杆 14—中心液压缸 15—活塞 18—转塔刀架体

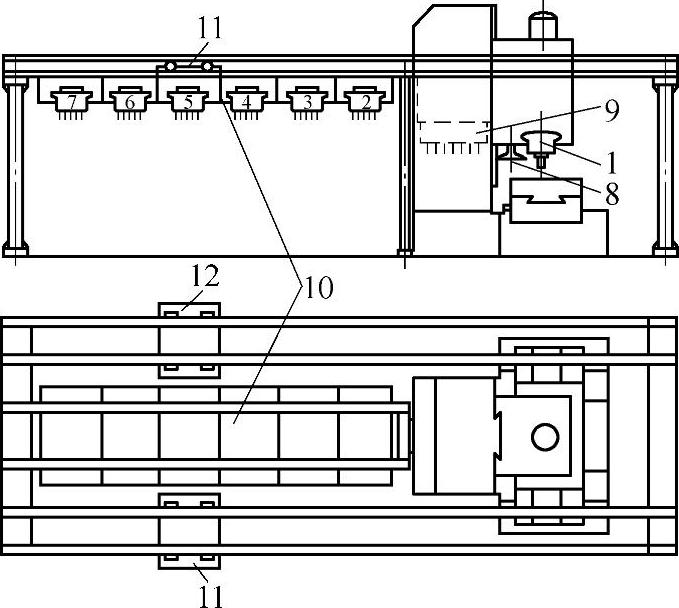

图6-10 更换主轴箱换刀
1—工作主轴箱 2～7—备用主轴箱 8—机械手 9—刀库 10—主轴箱库 11、12—同步运行小车
