若两个相对运动的导轨面间的间隙过小，则摩擦阻力大，导轨磨损将加剧；若间隙过大，则运动失去准确性和平稳性，导轨的导向精度降低甚至消失。因此，必须对导轨副进行适当调整，以使其具有合理的间隙。常用的导轨副调隙方法有以下3种：

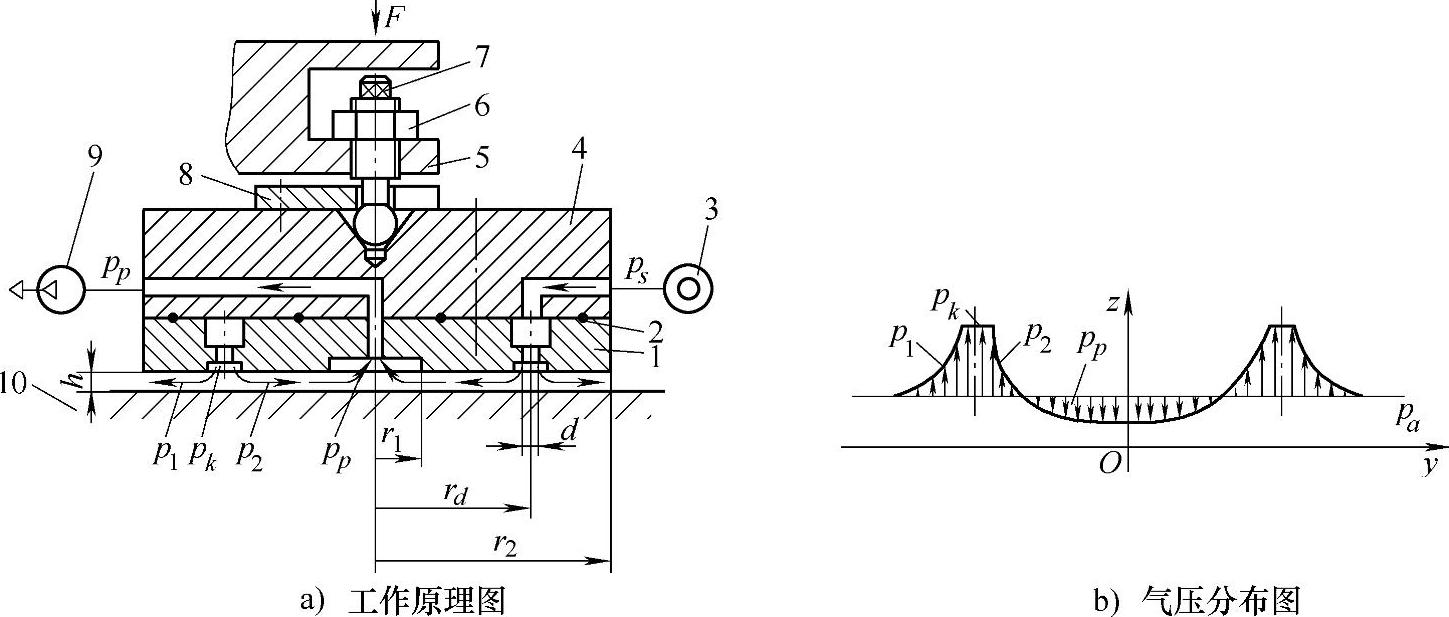

图5-17 气体静压导轨

1—气垫 2—O型密封圈 3—气源 4—垫体 5—工作台 6—螺母 7—球式调节螺钉 8—夹板 9—真空泵 10—导向面

1）压板调整垂直方向导轨间隙（见图5-18）：调整垂直方向导轨间隙时，一般用下压板调整其底面间隙。当导轨副间隙过大时，修磨或刮研B面；间隙过小（压板与导轨压得太紧）时，刮研或修磨A面。还可用多规格的薄垫片来调整导轨的间隙。

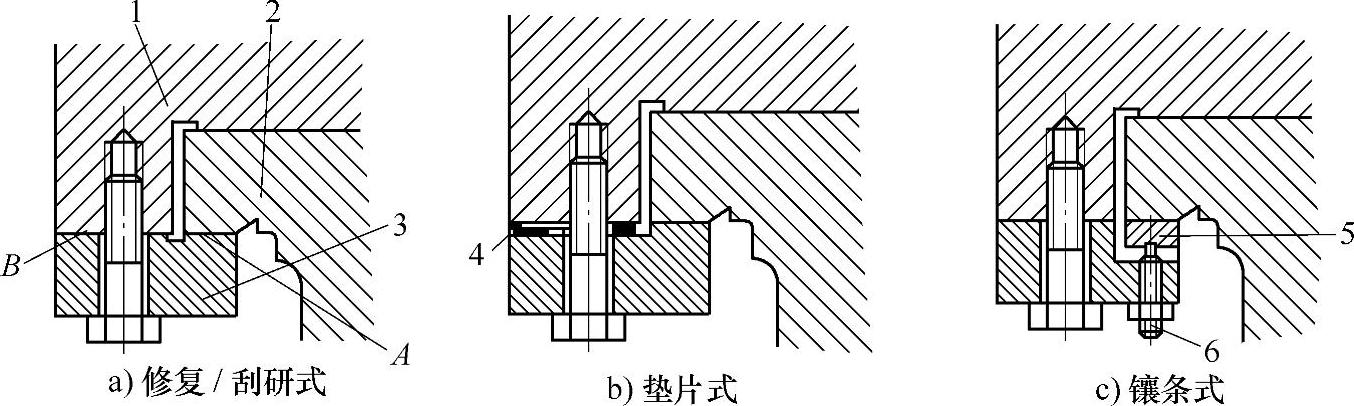

图5-18 垂直方向导轨间隙的调整方法

1—床鞍 2—床身 3—压板 4—垫片 5—镶条 6—螺钉

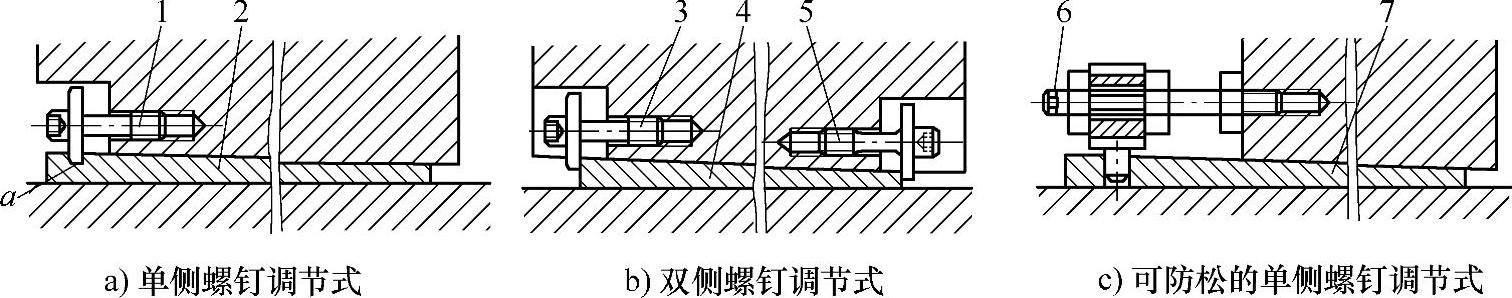

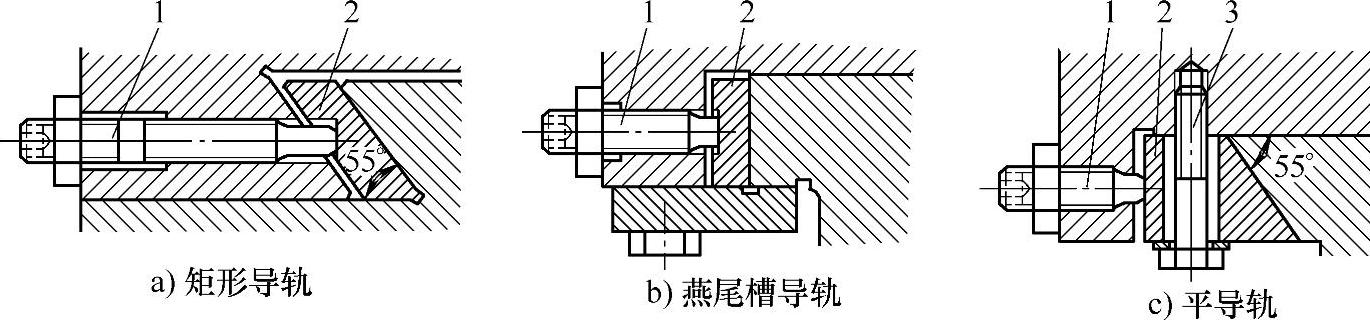

2）镶条调整矩形滑动导轨和燕尾形滑动导轨的侧向间隙：一般在滑动导轨副不受力或受力较小侧加装镶条，有时两边都放置镶条。导轨镶条主要有平镶条和楔形镶条两种。其中，平镶条（见图5-19）的全长厚度相等、横截面为平行四边形（如燕尾形滑动导轨）或矩形，依靠调节螺钉1使平镶条2横向位移来调整导轨的间隙；其制造容易但易变形，适用于受力较小的滑动导轨。楔形镶条又称楔铁（见图5-20），楔形镶条的全长厚度斜向变化，长的斜度为1∶100、短的斜度为1∶40，且镶条越长斜度越小；依靠调节螺钉使镶条纵向位移来调整导轨的间隙，调整完毕将其固定；其调整容易且受力均匀，但制造较难。
