1.系统主板上LED显示及指示灯的含义
FANUC 0iD系统和FANUC 30i/31i/32i系统（一体型的8.4in或10.4in显示器）的主板上有4个用于CNC系统报警的红色报警LED[LOW（FANUC 0iD为LOWV）、ALM1、ALM2和ALM3]，1个用于CNC启动和运行监控的7段LED，2个以太网状态LED（黄色的COM和绿色的LINK）；而FANUC 30i/31i/32i系统（一体型15in显示器）的主板上除了这7个LED之外，增加了3个绿色状态LED（DNV1、DNV2和DNV3）以显示控制状态、1个用于显示控制系统报警的红色LED（DNV4）和1个用于监控显卡供电的绿色LED（DNV5）。各指示灯的含义及故障原因见表3-10～表3-12。

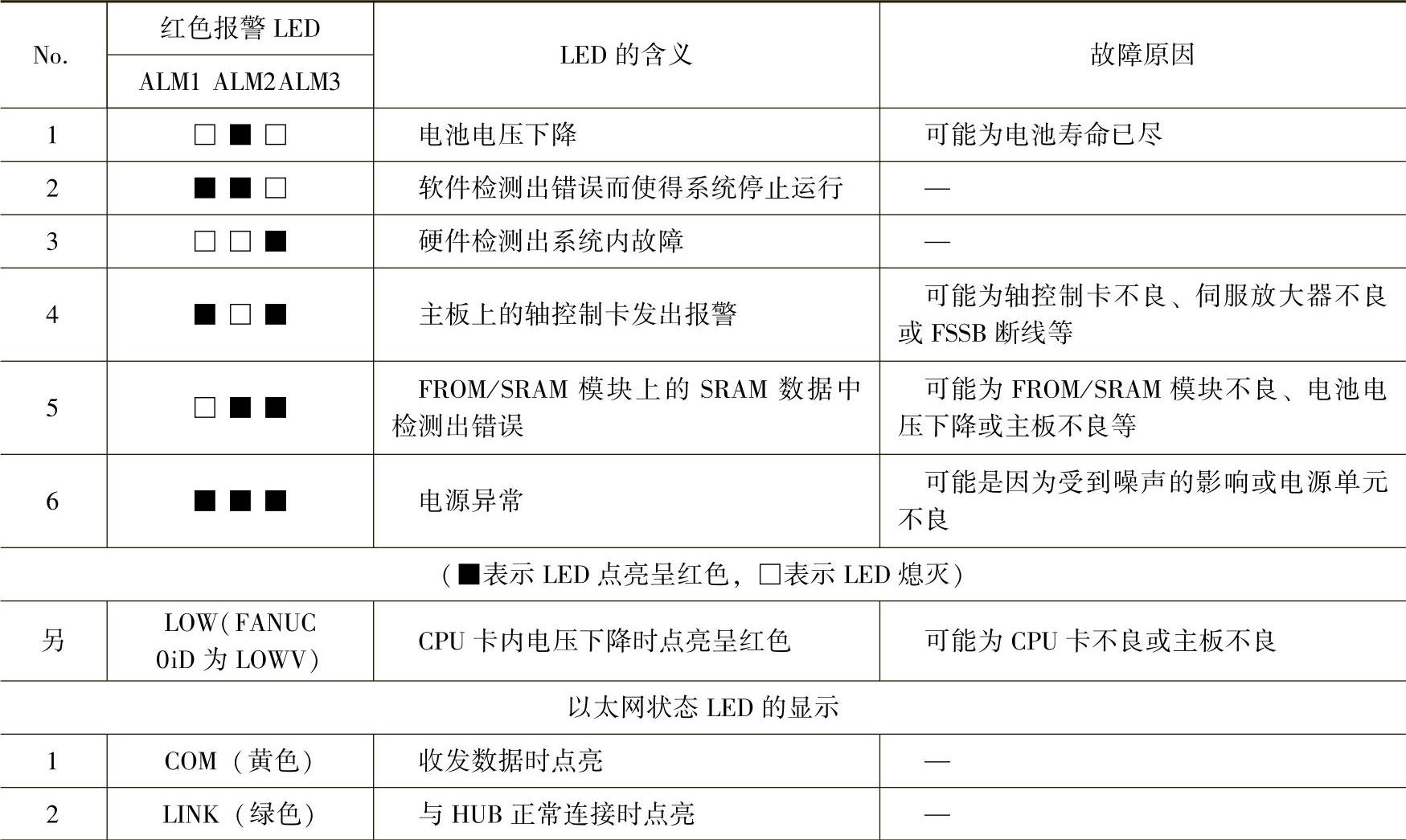

表3-10 系统报警时红色LED和以太网状态LED的显示

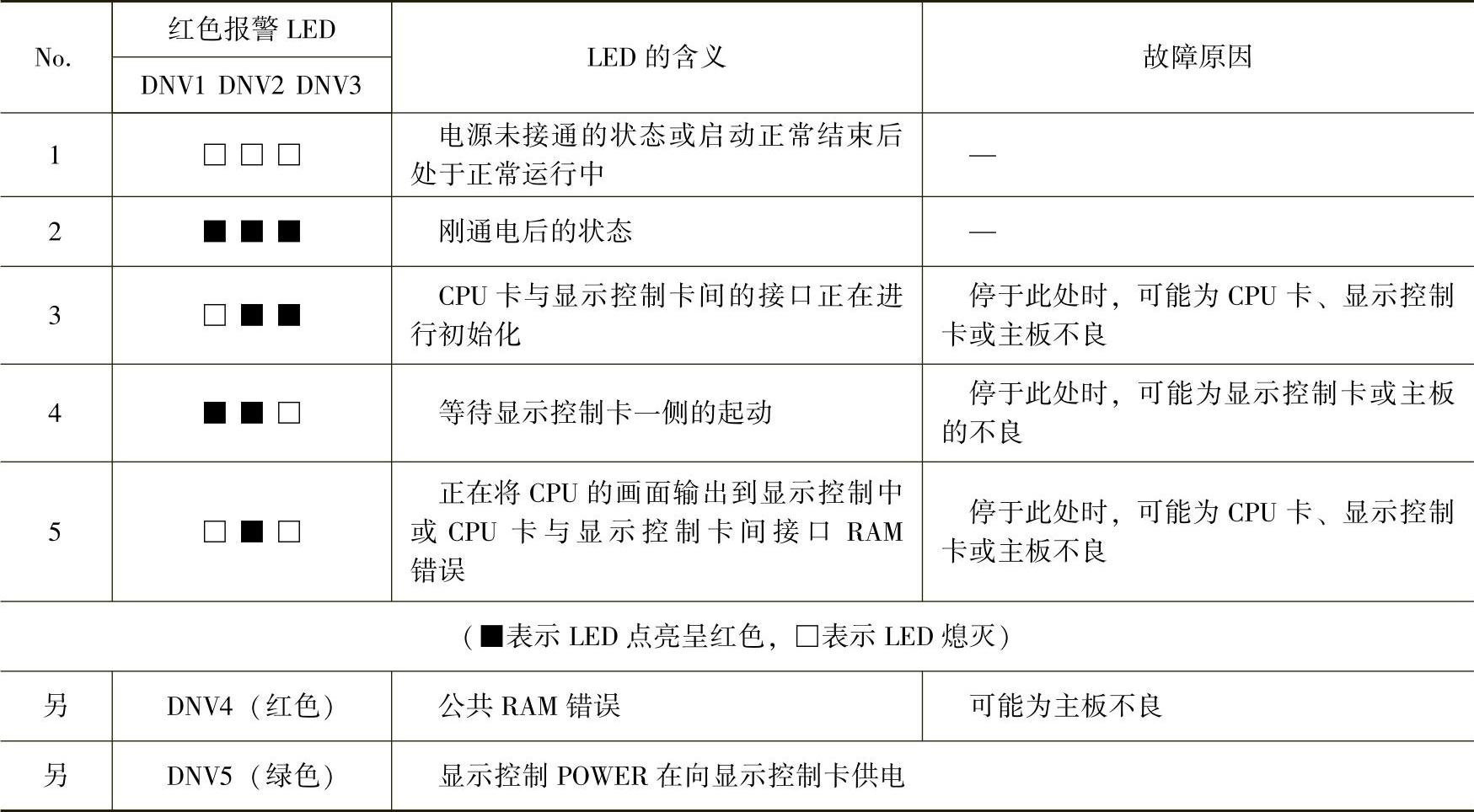

表3-11 FANUC 30i/31i/32i系统15in显示器控制状态LED和报警LED的显示

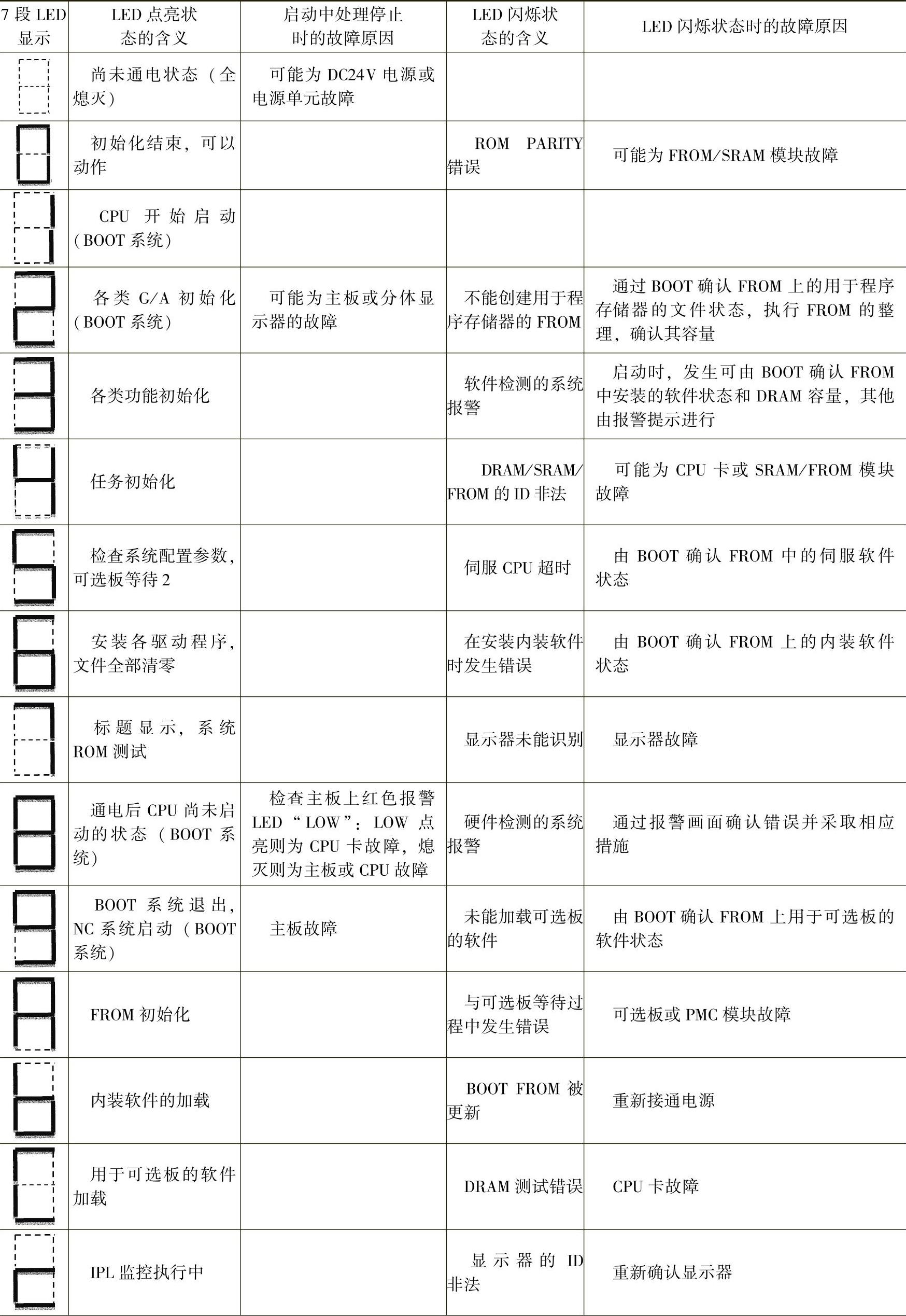

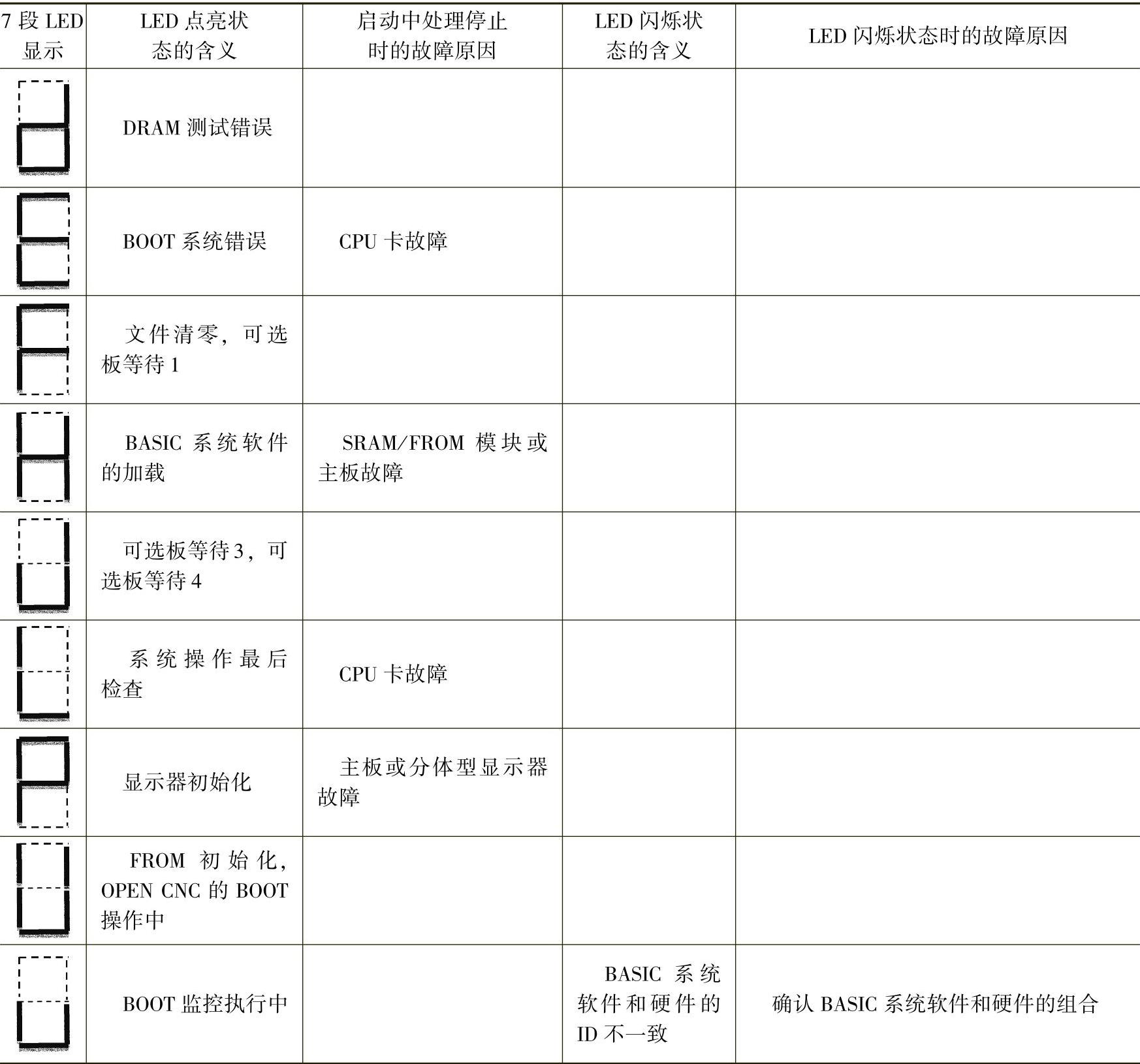

表3-12 CNC启动过程中7段LED点亮状态和闪烁状态的显示及其故障原因
（续）
2.系统报警的显示、操作和分类
FANUC 0iD/30i/31i/32i系统在检测出不能维持系统正常动作的状态时，将转移到系统报警状态的特殊处理状态。进入系统报警状态时，切换至CNC系统报警画面（见图3-76）并断开伺服放大器和主轴放大器的励磁及切断I/O Link的通信。
系统报警画面由多页信息构成，通过MDI面板的[PAGEUP]和[PAGEDOWN]功能键可切换页面，按[RESET]键执行IPL监控。
发生系统报警时的各类信息保存至SRAM中，但SRAM中仅保存最近发生过2次的系统报警信息；当发生第3次系统报警时，将放弃保存的发生最早的系统报警信息而保存新的报警信息。所有保存的系统报警信息可以从IPL画面输出至存储卡中（对于FANUC 300i/310i/320i/300is/310is/320is系统报警信息保存至外部介质时，需使用NC BOOT32的SRAM批保存功能）。
（1）输出系统报警信息的操作方法
1）启动IPL监控器：发生系统报警且显示出系统报警画面的情况下，按下MDI面板上[RESET]键；断开系统电源后同时按住“-”和“.”，系统再上电，便启动IPL监控器进入MENU界面（见图3-77）。

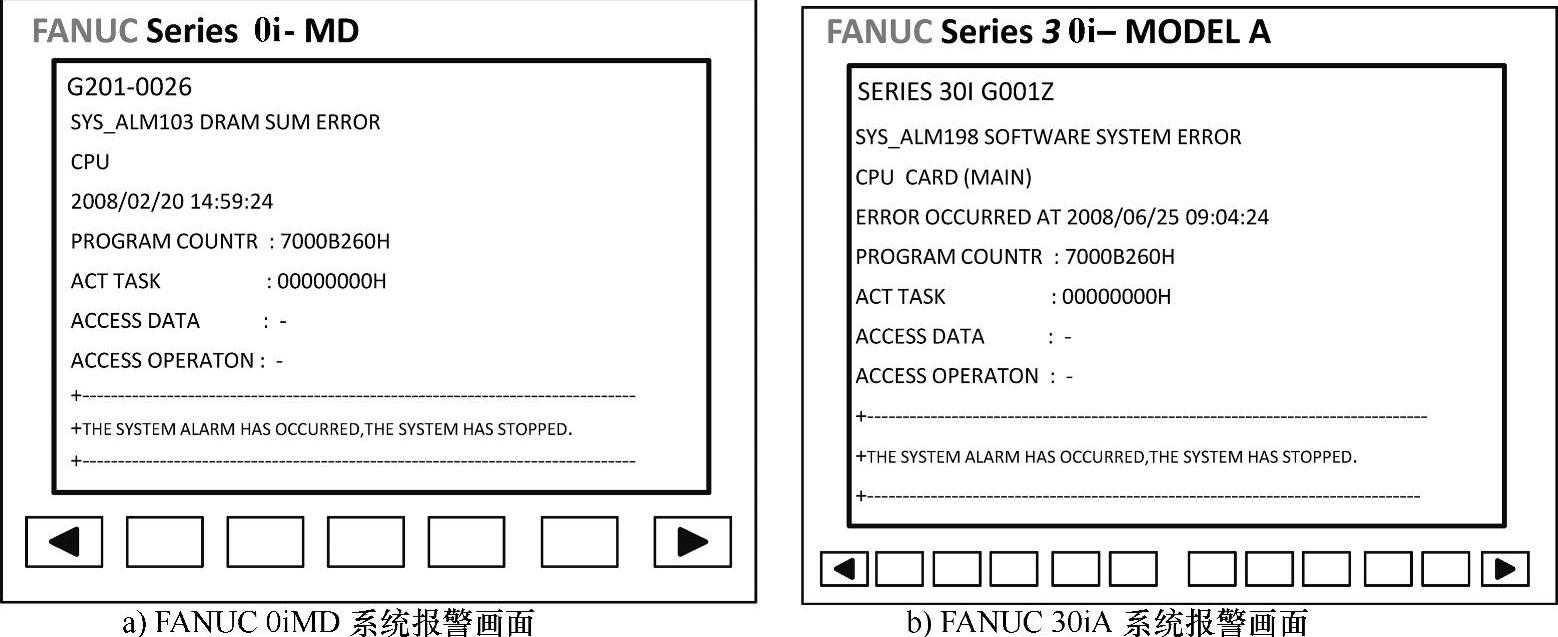

图3-76 FANUC 0iMD/30iA系统报警画面
2）在IPL监控器画面上选择“5.SYSTEM ALARM UTILITY”（系统报警公用程序）。
3）在“SYSTEM ALARM UTILITY MENU”（系统报警公用程序目录）中选择“2.OUTPUT SYSTEM ALARM FILE”（输出系统报警文件）（见图3-78）。
图3-77 IPLMENU画面
图3-78 系统报警公用程序目录
4）从系统报警画面执行IPL监控器时，选择“2.OUTPUT SYSTEM ALARM FILE FROM DRAM”（从DRAM输出系统报警）；断开电源后输入“1”，选择“1.OUTPUT SYSTEMA-LARM FILE FROM FILE-RAM”（从文件RAM输出系统报警）（见图3-79）。
5）在图3-79的画面中选择“1”时，显示出所保存的系统报警列表，可输入希望输出的文件号，然后输入存储卡保存的文件名并执行输出（见图3-80）。
图3-79 输出系统报警文件
（2）系统报警的分类及故障原因（见表3-13）
3.系统401号报警（外部总线地址非法）
（1）报警说明CNC的总线发生故障，其报警画面见图3-81。

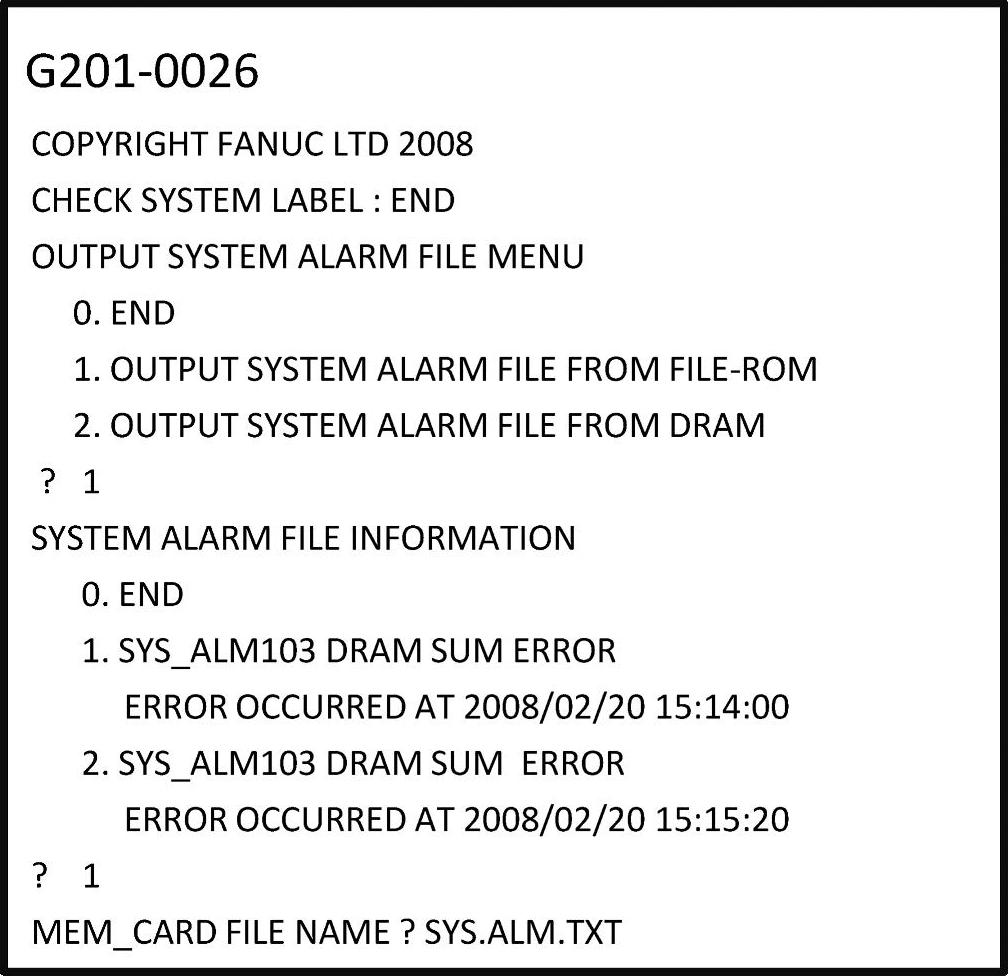

图3-80 系统报警文件信息
表3-13 FANUC 0iD/30i/31i/32i系统报警的分类及故障原因
（2）故障原因可能是印制电路板不良或外来噪声的影响。
（3）处理方法根据系统报警画面中“可能性最大的不良部位”的提示来更换相应的部件；除此之外，有可能为画面上MASTER PCB或SLAVE PCB显示的控制板不良，需更换PCB。当机床附近存在干扰源时，应考虑外来噪声干扰的可能性，此时应认真检查系统的接地是否良好。
4.系统403号报警（总线存取超时）
（1）报警说明CNC的总线发生故障，其报警画面见图3-82。
（2）故障原因可能是印制电路板不良。
（3）处理方法根据系统报警画面中“可能性最大的不良部位”的提示来更换相应的部件；除此之外，有可能为画面上MASTER PCB或SLAVE PCB显示的控制板不良，需更换PCB。

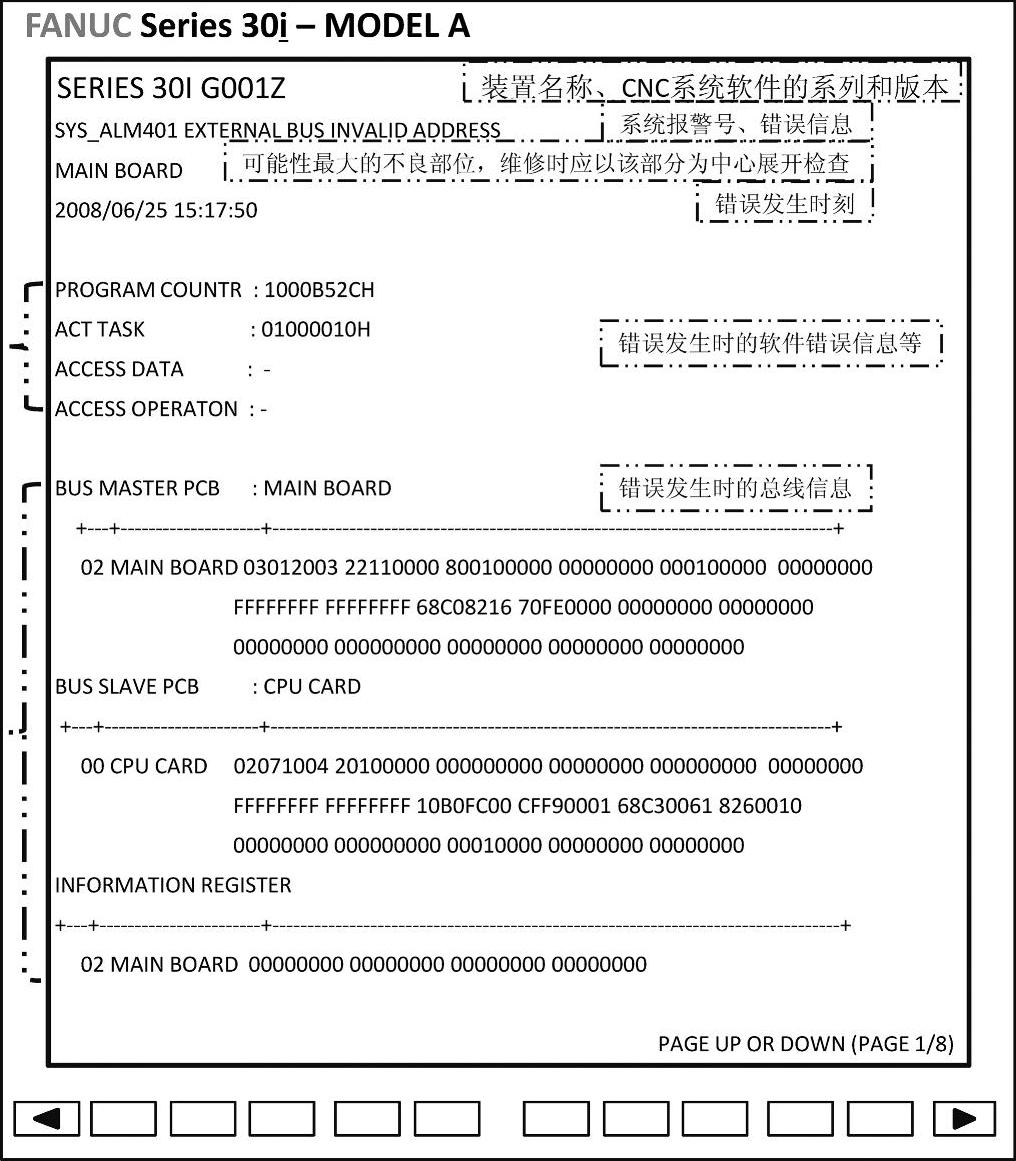

图3-81 系统401号报警画面

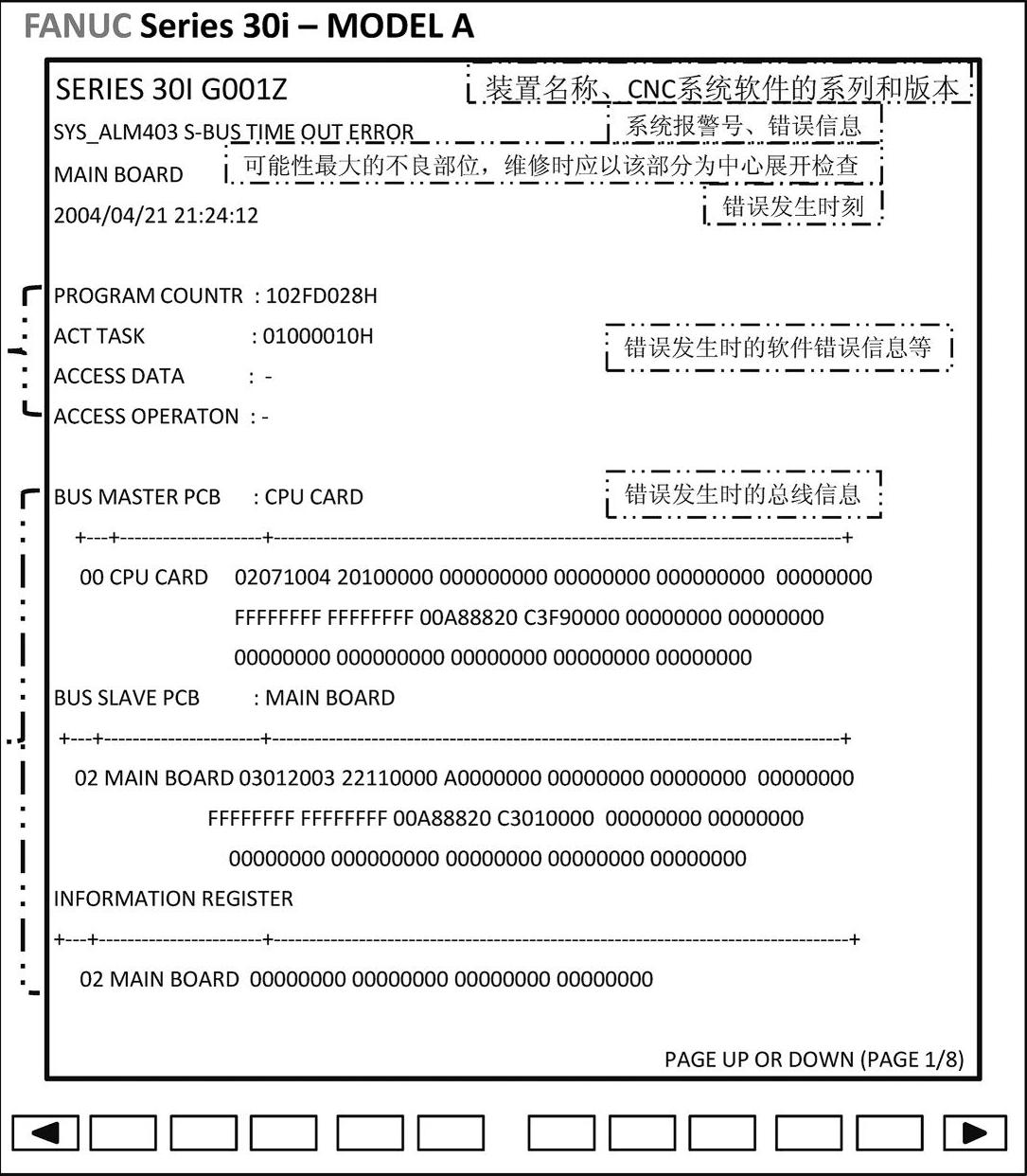

图3-82 系统403号报警画面
5.系统404号报警（数据ECC错误）
（1）报警说明CNC的总线发生故障，其报警画面见图3-83。

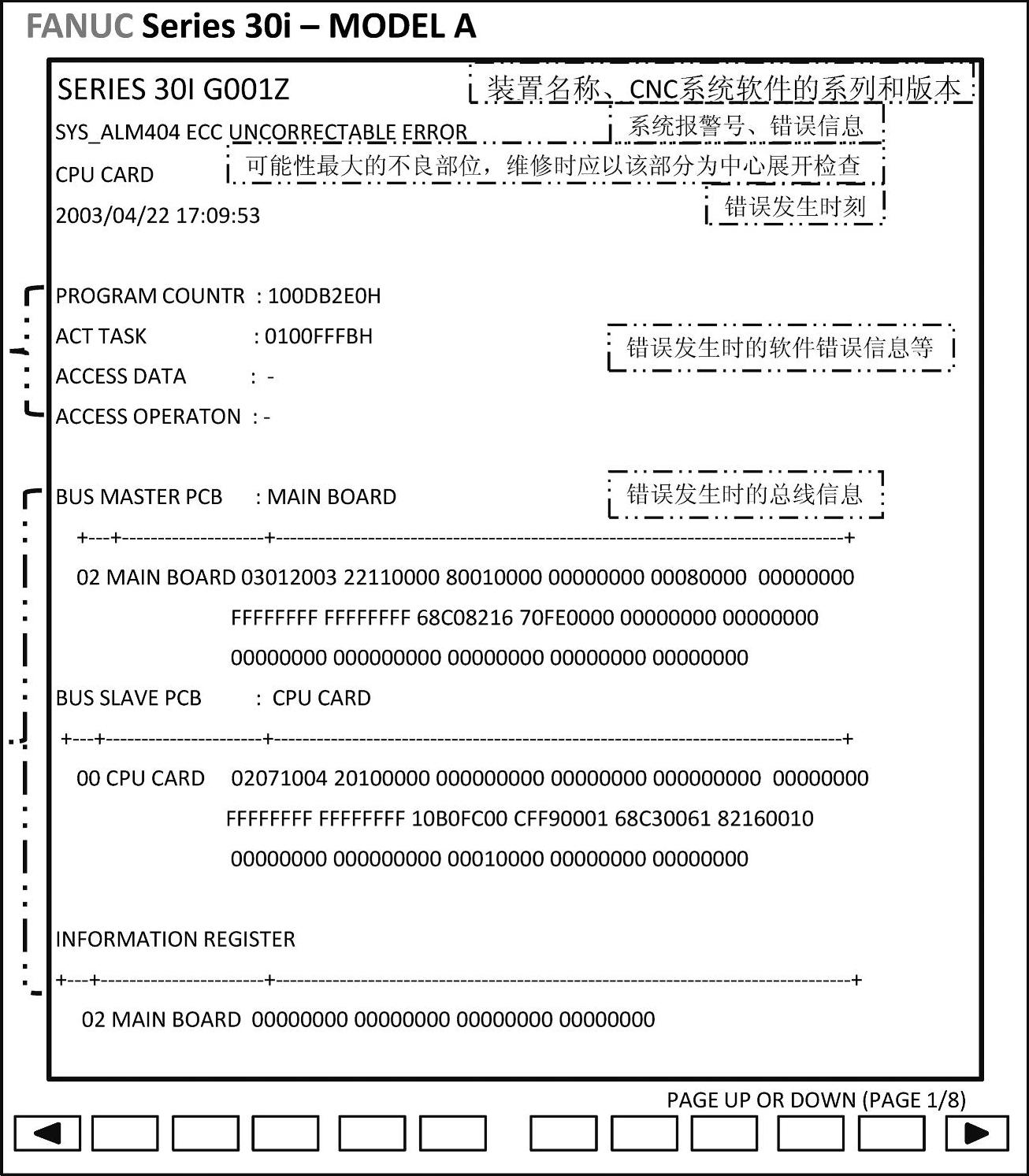

图3-83 系统404号报警画面
（2）故障原因可能是印制电路板不良或外来噪声的影响。
（3）处理方法根据系统报警画面中“可能性最大的不良部位”的提示来更换相应的部件；除此之外，有可能为画面上MASTER PCB或SLAVE PCB显示的控制板不良，需更换PCB。当机床附近存在干扰源时，应考虑外来噪声干扰的可能性，此时应认真检查系统的接地是否良好。
6.系统500号报警（SRAM数据错误）
（1）报警说明FROM/SRAM模块上与SRAM数据间的数据传输错误，其报警画面见图3-84。
（2）故障原因可能是FROM/SRAM模块或主板不良。
（3）处理方法根据系统报警画面中“可能性最大的不良部位”的提示来更换FROM/SRAM模块；如果更换后系统500号报警仍存在，可通过更换主板排除故障。
7.系统502号报警（电源噪声错误）
（1）报警说明CNC的电源产生了噪声或瞬时断电，其报警画面见图3-85。
（2）故障原因可能是电源系统异常或SRAM的数据被破坏。

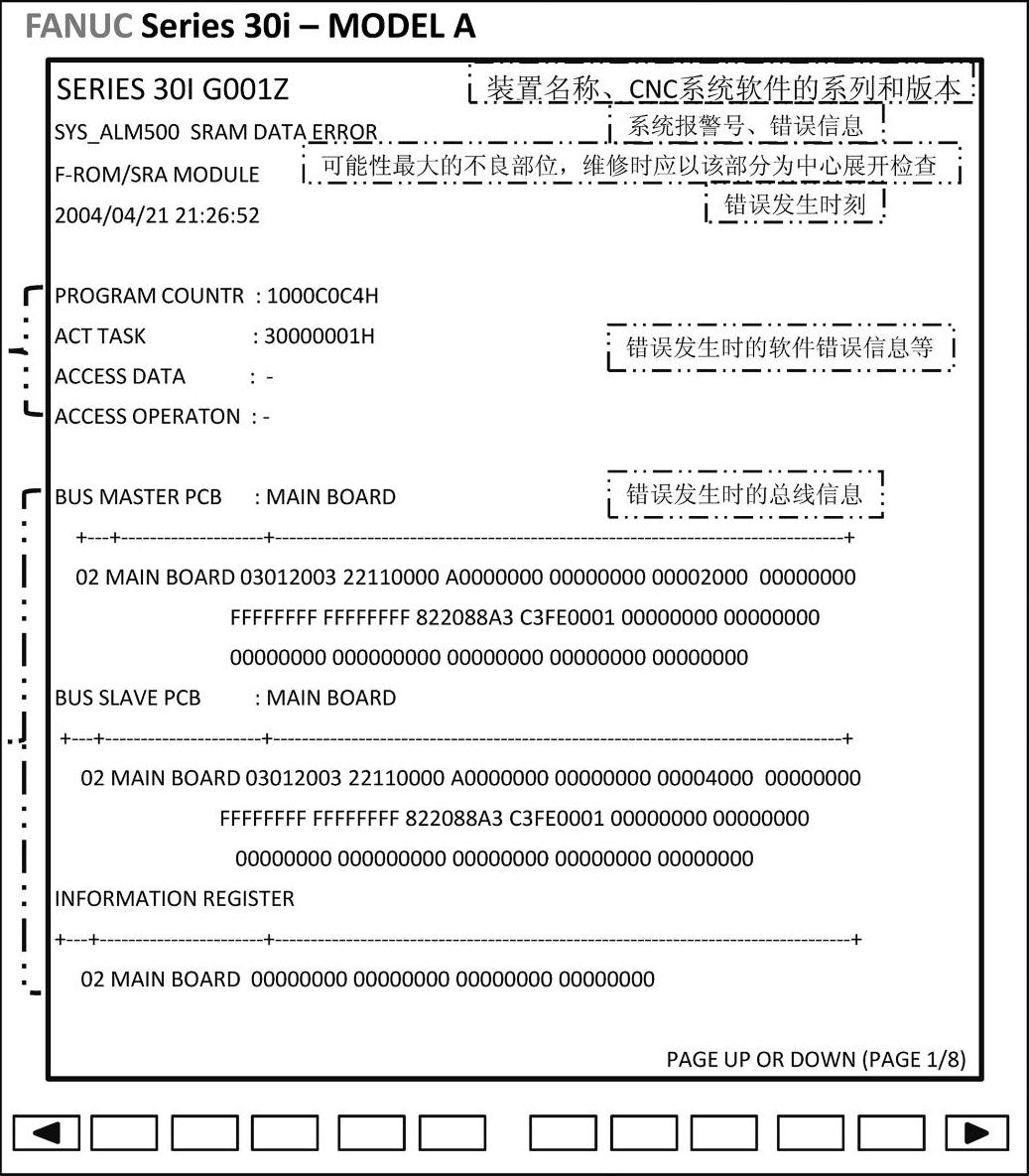

图3-84 系统500号报警画面

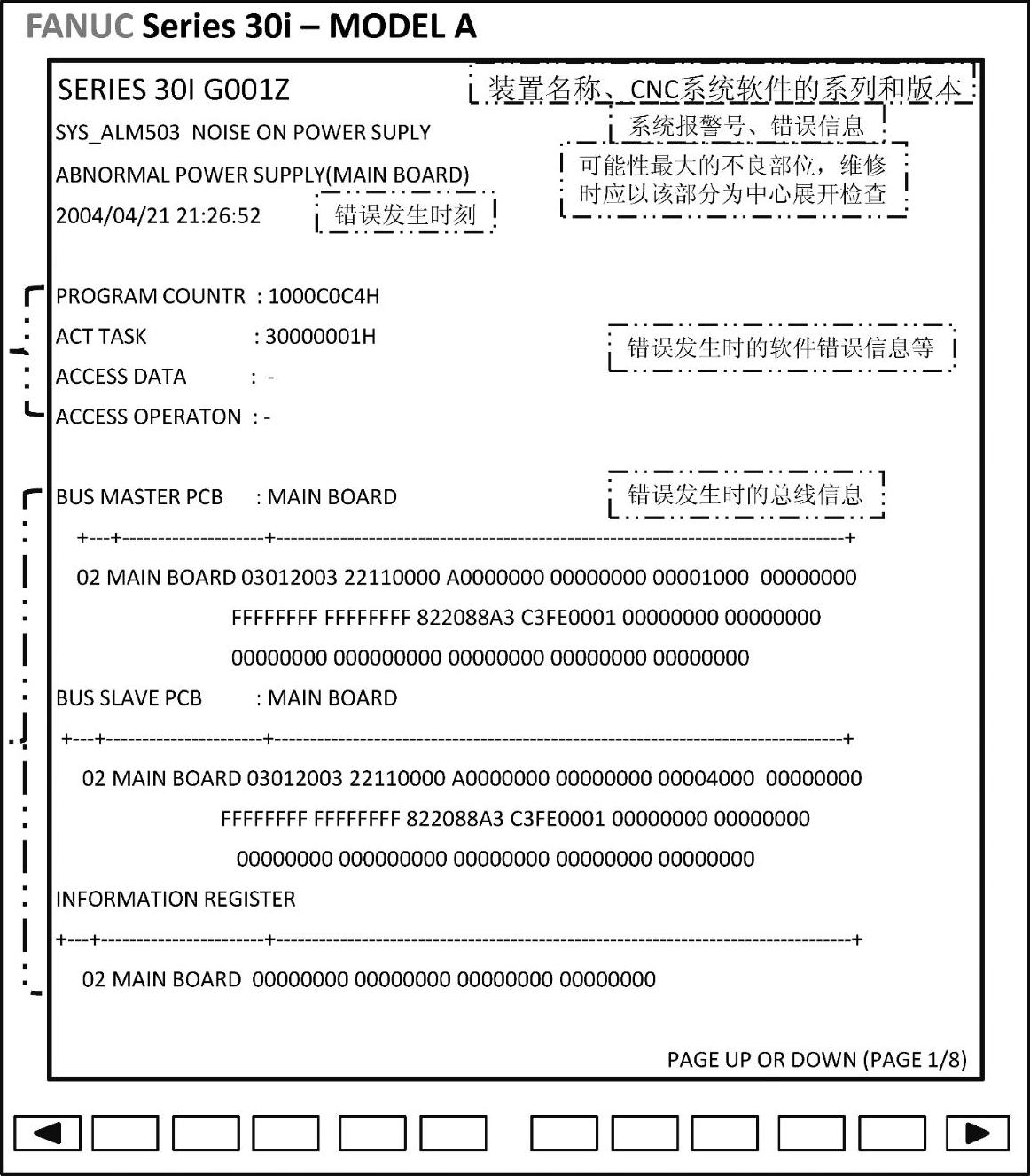

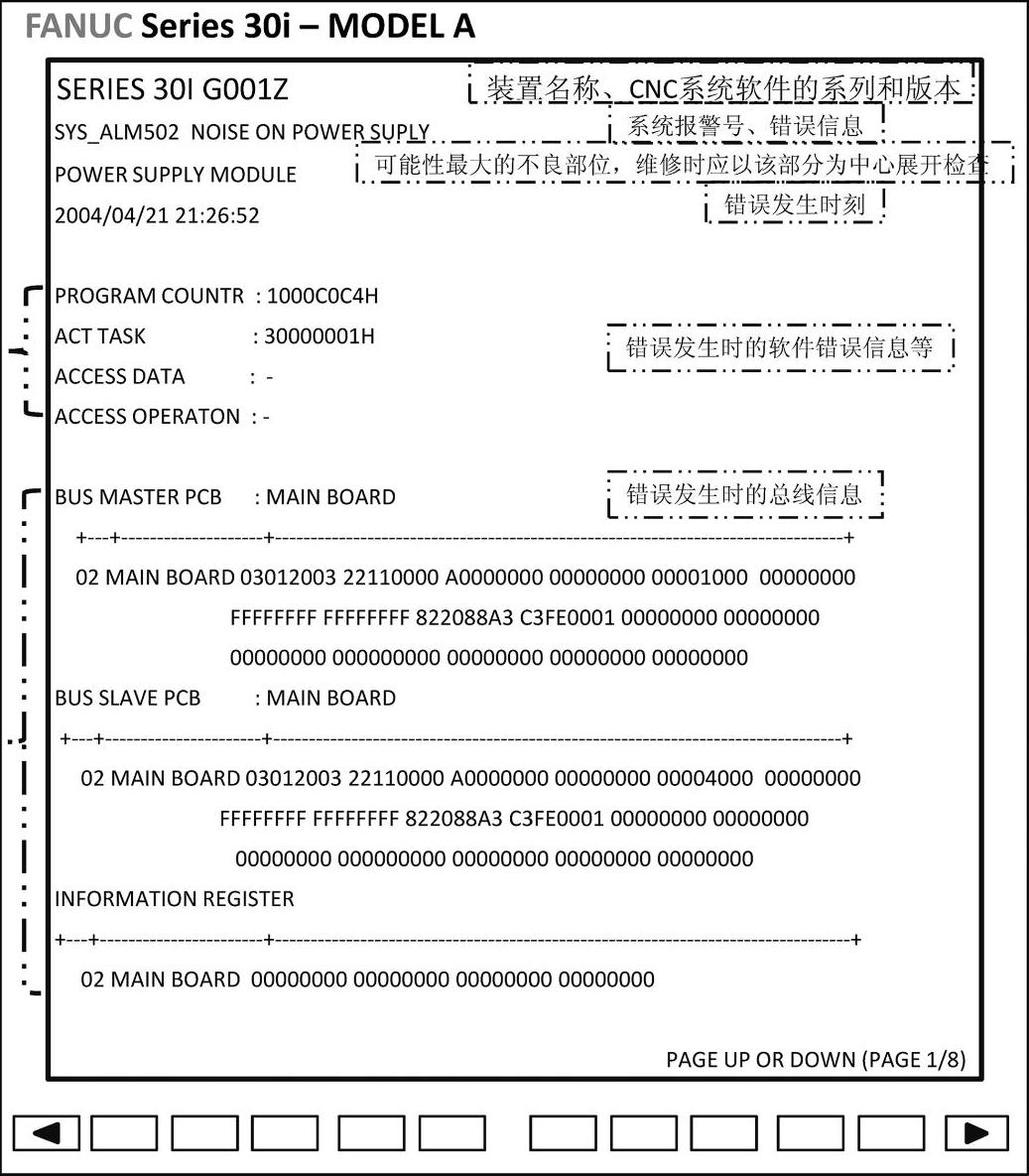

图3-85 系统502号报警画面
（3）处理方法根据系统报警画面中“可能性最大的不良部位”的提示来更换电源模块；如果更换后系统502号报警仍存在，应进行SRAM全清操作并回装数据；如果仍不能消除502号报警，需要更换主板，以排除故障。
8.系统503号报警（电源单元异常）
（1）报警说明主板上的电源发生异常，其报警画面见图3-86。
图3-86 系统503号报警画面
（2）故障原因电源模块不良。
（3）处理方法根据系统报警画面中“可能性最大的不良部位”的提示来更换电源模块。
9.系统114～137号报警（FSSB检测出报警）
当伺服放大器、轴控制卡或连接光缆故障时，CNC检测出伺服串行总线FSSB异常时将出现系统114～137号报警。系统114～137号报警信息及处理方法见表3-14（注：信息后面显示的“/LINEx”表示轴控制卡上的光缆连接器号，其中，LINE1为轴控制卡上的COP10A-1、LINE2为轴控制卡上的COP10A-2、LINE3为附加轴板上的COP10A-3）。

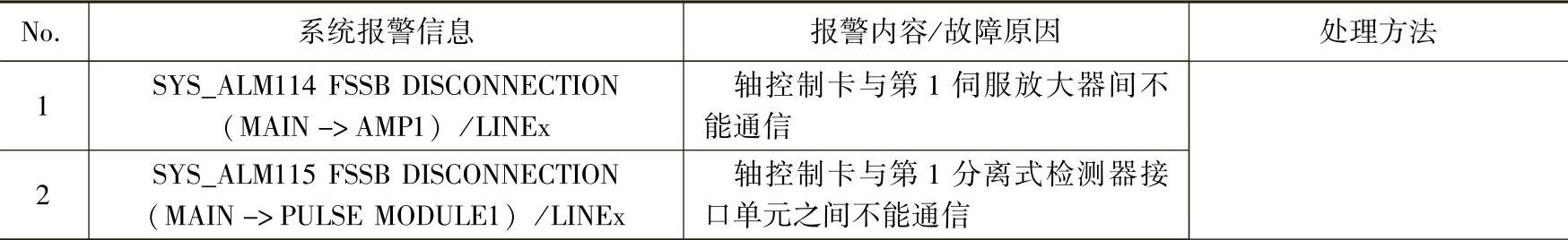

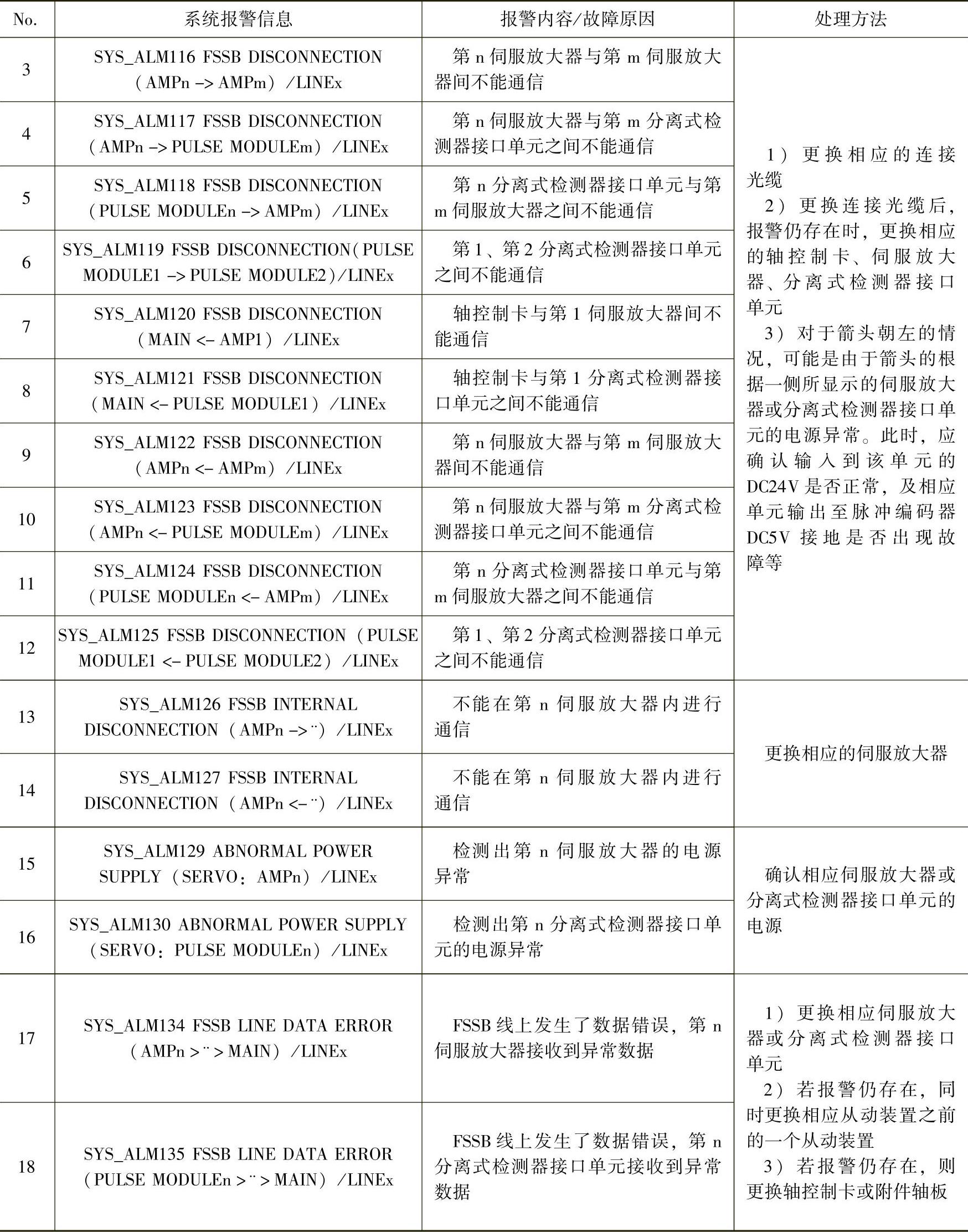

表3-14 系统114～137号报警信息及处理方法
（续）
10.系统197号报警（与PMC、I/O Link的报警）
（1）报警说明：与PMC、I/O Link相关的系统报警，其报警画面见图3-87。
（2）故障原因及处理方法：I/O Link通信异常或PMC控制电路故障等，详情还需参照系统报警画面第2页的“PCxxx”报警进行相应处理（见表3-15）。

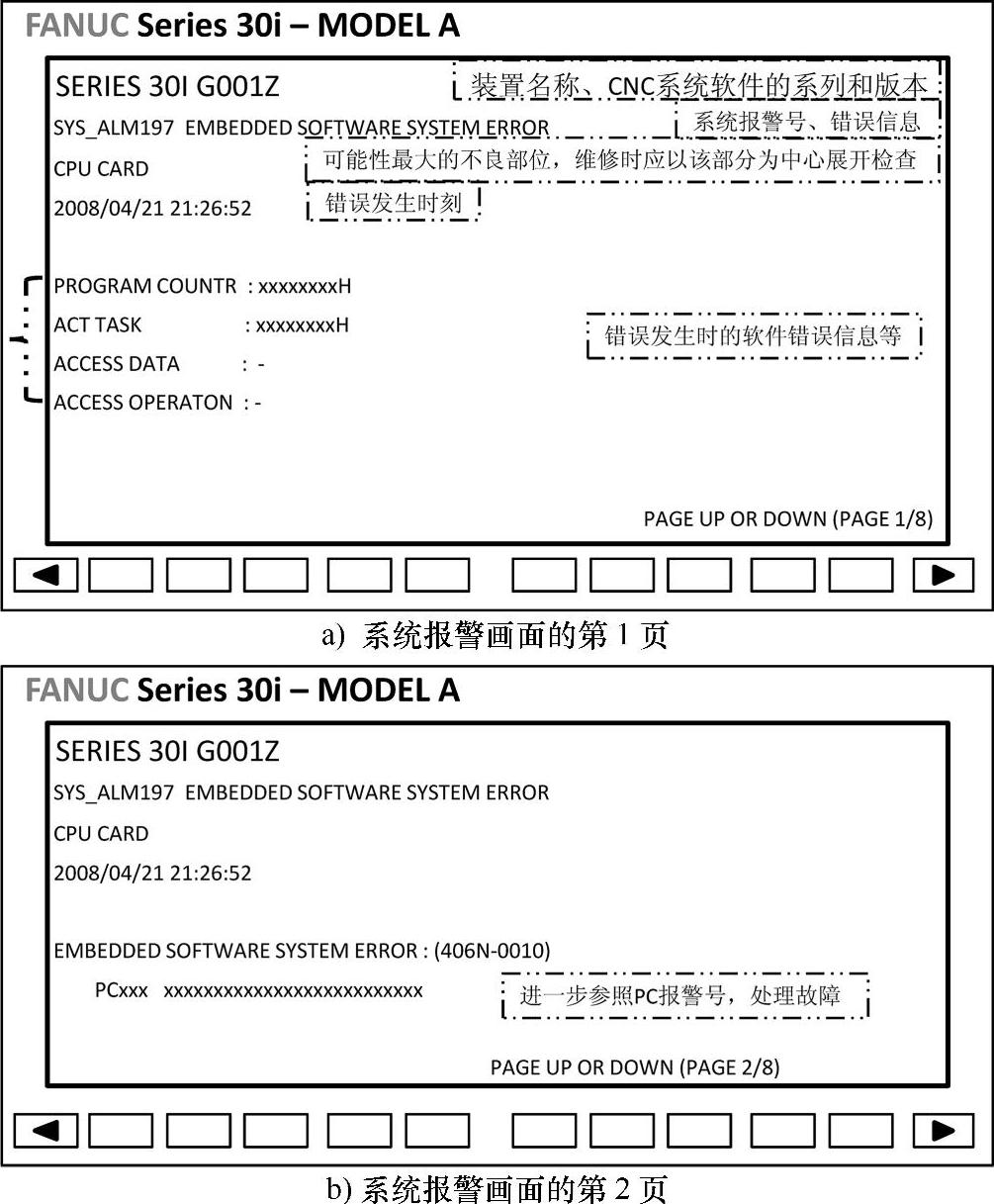

图3-87 系统197号报警画面

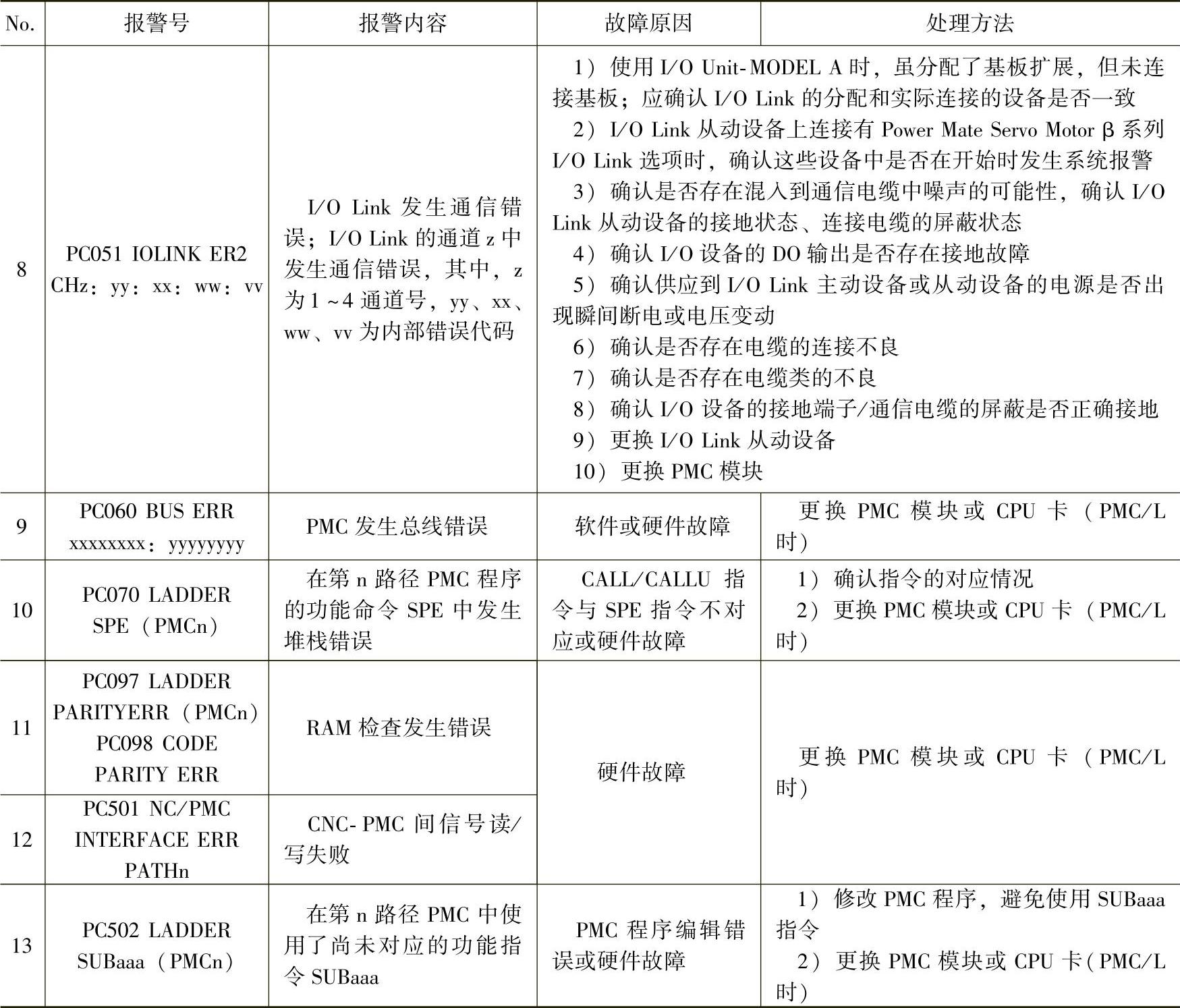

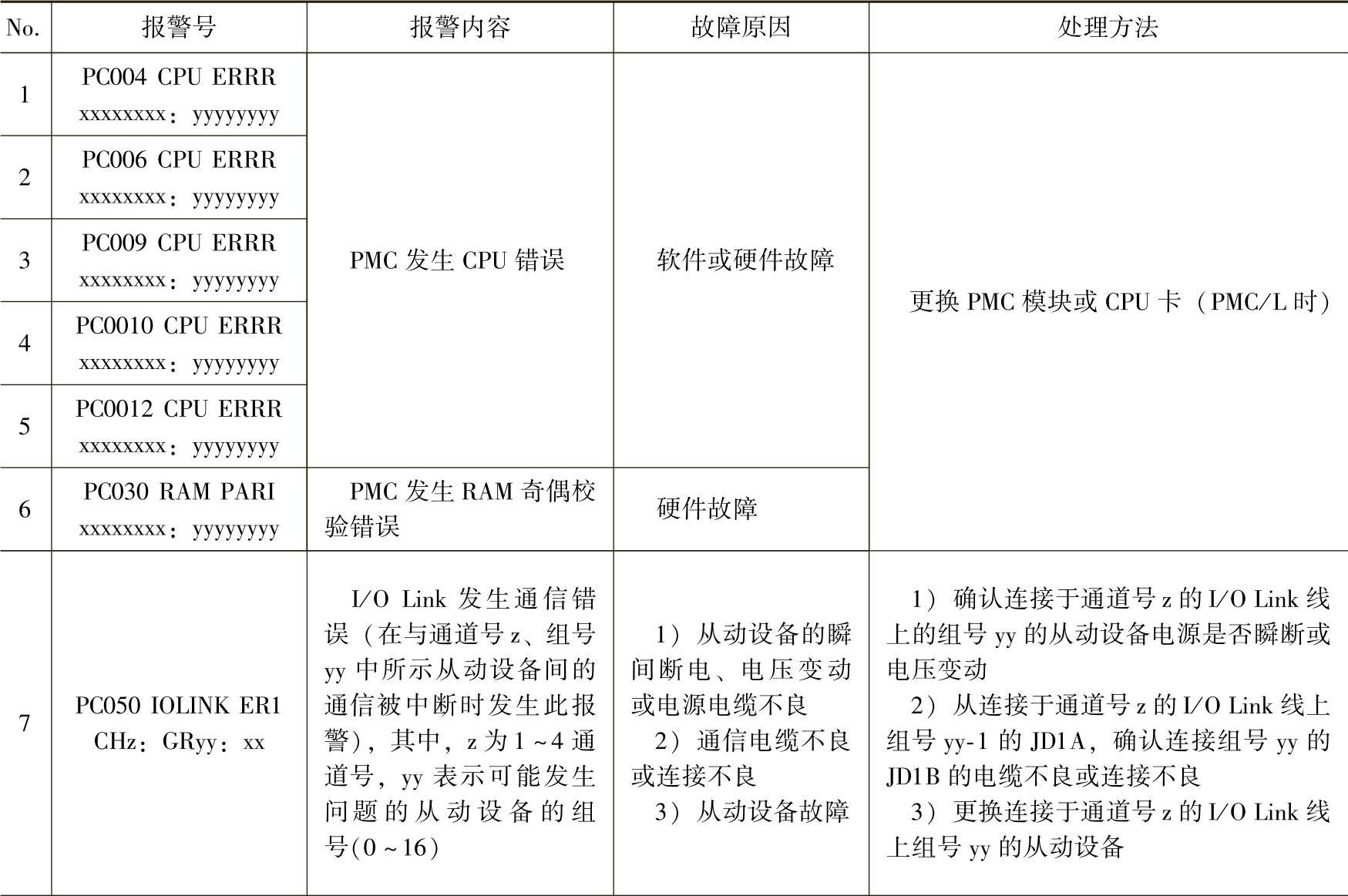

表3-15 系统197号报警时的报警号及处理方法
（续）
