FANUC18i系统的基本配置详解
【摘要】：以FANUC 18iMB系统为例，介绍系统的基本配置。通常配置10.4in高分辨率的彩色LCD，且为4个子画面显示；MDI操作面板为全键盘操作面板，与显示装置分体。图3-31 FANUC 18iMB系统的基本配置图3-31 FANUC 18iMB系统的基本配置图3-32 FANUC系统的I/O装置I/O Link附加伺服轴：根据机床具体的辅助控制要求，可选择附加伺服轴控制功能。其中，FANUC16i/18i系统的以太网为标准配置，FANUC21i系统的以太网为选择配置。
以FANUC 18iMB系统为例，介绍系统的基本配置（见图3-31）。
CNC装置：系统可选择一体型CNC装置，也可选择分体型CNC装置，当前流行的为一体型CNC装置。根据加工需要和实际机床的功能，可选择配置系统功能包（A包或B包）。
显示装置和MDI键盘：显示装置有7.2in黑白LCD、8.4in彩色LCD和10.4in高分辨率彩色LCD三种可供选择。通常配置10.4in高分辨率的彩色LCD，且为4个子画面显示；MDI操作面板为全键盘操作面板，与显示装置分体。
伺服驱动单元：伺服放大器采用α系列或αi系列伺服模块，同时选择与放大器匹配的伺服电动机和主轴电动机。电动机有标准型（额定电压200V）和高压型（额定电压400V）两种。
I/O装置：用户可根据机床的具体要求，选择不同的I/O装置（如外置I/O单元、内置I/O模块、机床标准面板模块、I/O Link放大器、分线盘I/O模块、带手动脉冲接口的操作盘I/O模块和系统I/OUNIT-A等，见图3-32）。图3-31中的I/O装置为A型I/O单元（5槽和10槽）。
图3-31 FANUC 18iMB系统的基本配置

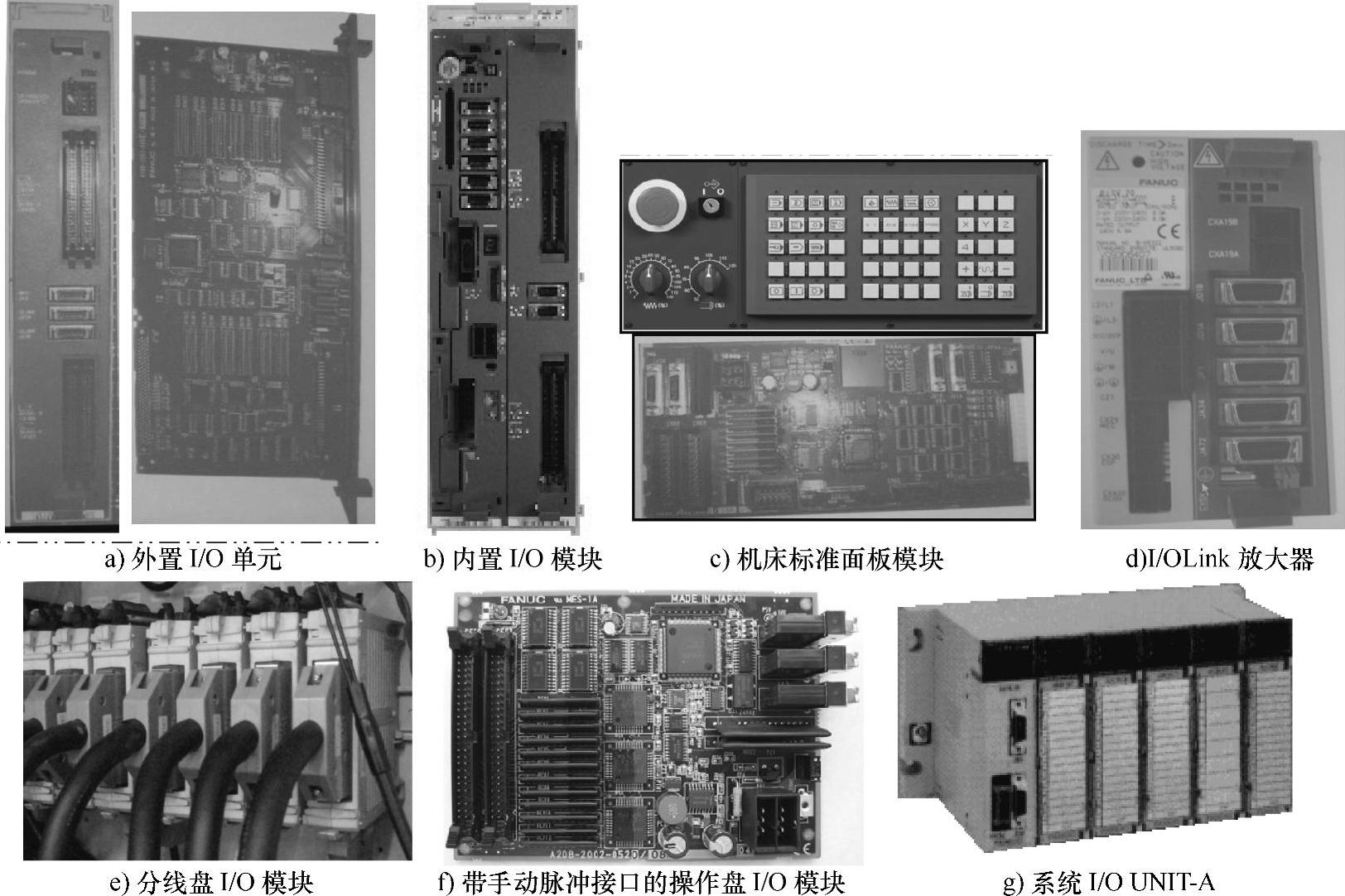

图3-32 FANUC系统的I/O装置
I/O Link附加伺服轴：根据机床具体的辅助控制要求，可选择附加伺服轴控制功能。附加轴配置βi系列I/O Link伺服放大器和βiS伺服电动机。
通信和网络控制功能：系统具有RS232串行通信和存储卡数据传输功能，可实现数据传输和DNC加工，也可通过以太网实现远程在线加工和动态管理。其中，FANUC16i/18i系统的以太网为标准配置（功能包为A包），FANUC21i系统的以太网为选择配置。
