FANUC0C/0D系统基本配置优化
【摘要】：图3-1 FANUC0MC系统的基本配置2.FANUC0D系统FANUC0D系统是FANUC公司在FANUC0C系统的基础上研制开发出的普及型数控系统。机床操作面板可以选择FANUC公司专用操作面板，也可配置机床制造厂家制作的机床操作面板。CNC装置FANUC0TD系统配置2个联动的CNC轴，FANUC0MD系统配置3个联动的CNC轴。图3-2为FANUC0TD系统的基本配置。
1.FANUC0C系统
（1）显示装置和操作面板显示器标准配置为9in单色CRT，可选择的配置为10.4in彩色CRT，显示器和系统MDI键盘为一体。机床操作面板可以选择FANUC公司专用操作面板，也可配置机床制造厂家制作的机床操作面板。
（2）CNC装置系统基本配置为4个联动的CNC轴，可选择的配置为6个CNC轴（其中，有4个联动轴）。根据用户对机床功能和性能的要求，可选择的配件为图形显示板、宏执行器、PMC扩展板及远程通信板。
（3）伺服驱动单元系统伺服放大器的标准配置为α系列伺服模块，主轴电动机和进给电动机均为α系列伺服电动机。
图3-1为FANUC0MC系统的基本配置。

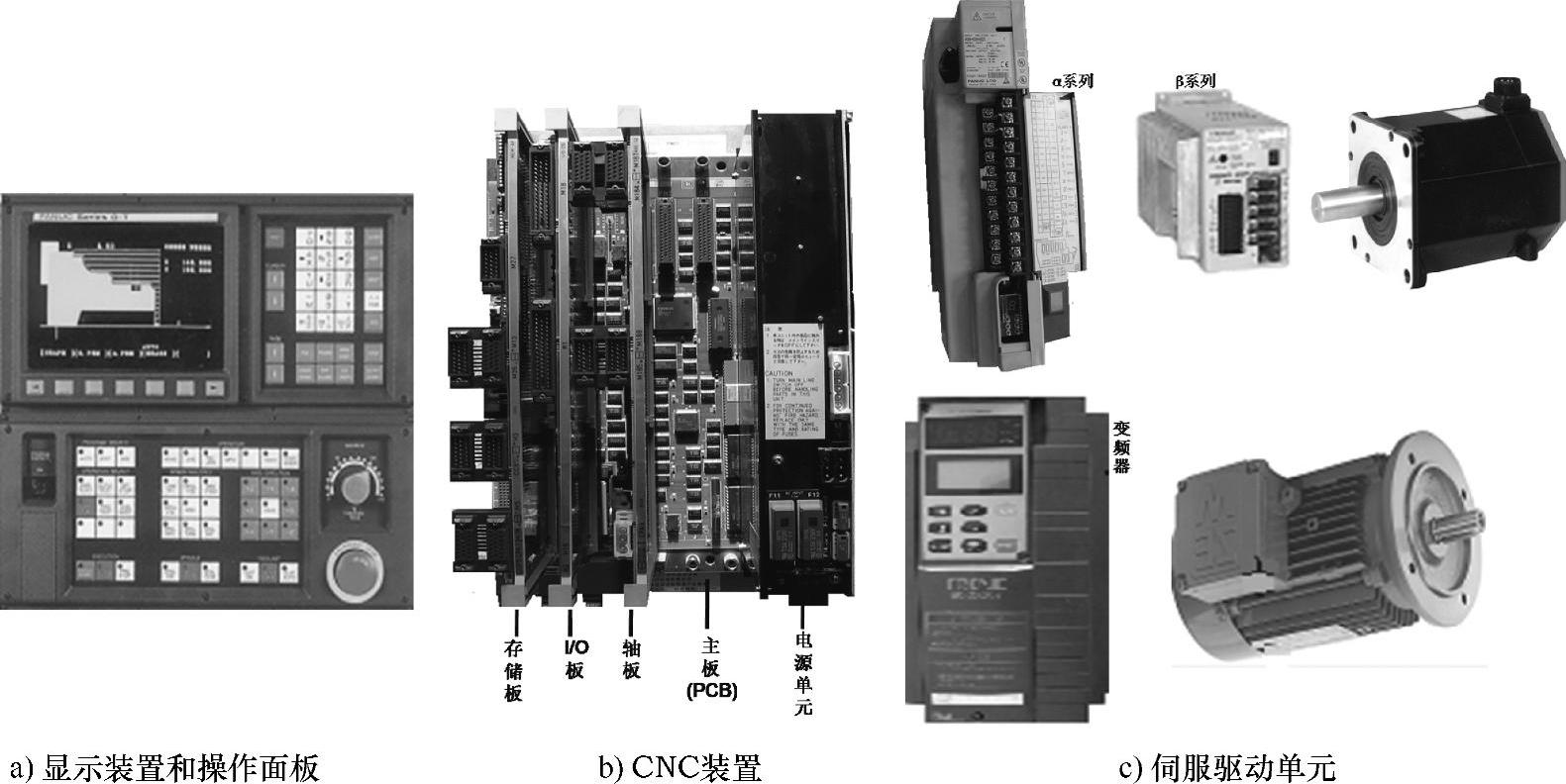

图3-1 FANUC0MC系统的基本配置
2.FANUC0D系统
FANUC0D系统是FANUC公司在FANUC0C系统的基础上研制开发出的普及型数控系统。它与FANUC0C系统的主要区别在于：系统不支持图形显示板、特制宏程序盒及扩展PMC板控制功能；只能采用RS232串行数据传输，不能实现远程DNC数据传输；系统控制软件被简化，取消了极坐标插补、圆柱插补和多边形加工等特有的加工功能。
（1）显示装置和操作面板显示器标准配置为9in单色显示器，显示器和系统MDI键盘为一体。机床操作面板可以选择FANUC公司专用操作面板，也可配置机床制造厂家制作的机床操作面板。
（2）CNC装置FANUC0TD系统配置2个联动的CNC轴，FANUC0MD系统配置3个联动的CNC轴。
（3）伺服驱动单元系统伺服放大器标准配置为α系列或β系列伺服单元，选择配置为α系列伺服模块；主轴电动机可选择变频器驱动的普通异步电动机，也可选择串行主轴电动机，进给电动机为αC系列或β系列进给伺服电动机。
图3-2为FANUC0TD系统的基本配置。

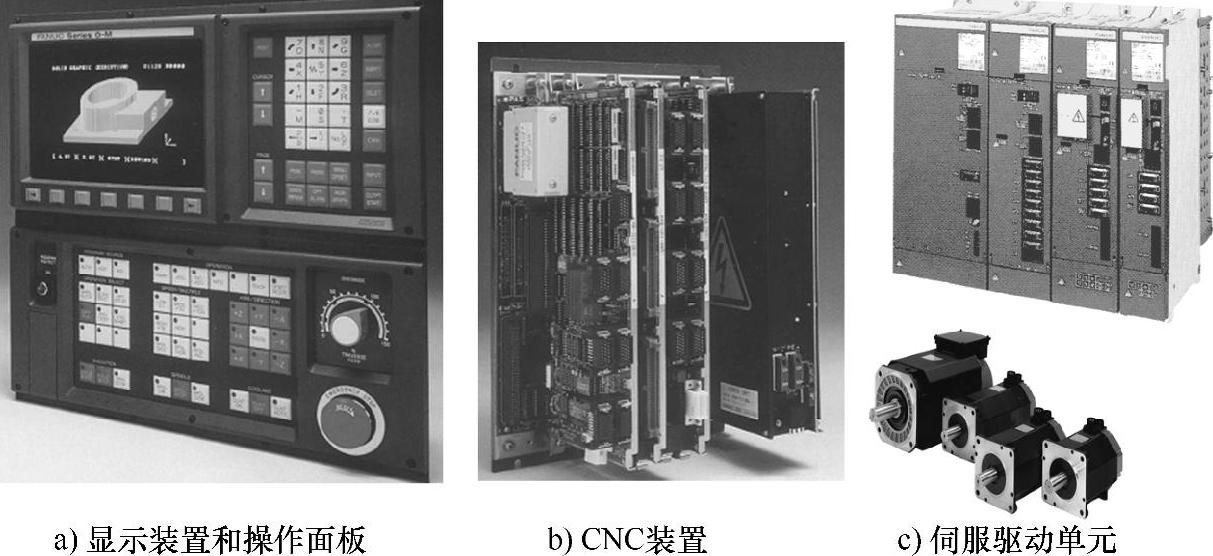

图3-2 FANUC0TD系统的基本配置
