完美维修记录：四步到位恢复数控机床正常运转

2023-06-23 理论教育版权反馈

【摘要】：4.维修记录到位被修数控机床恢复正常运转后，维修人员还需将维修过程写入《设备档案》存档，以方便日后查阅和维修经验的借鉴。

作为一名优秀的数控维修人员，应养成良好的维修习惯，即严格按照“四步到位法”进行维修，督促和指导设备操作者正确保养数控设备，带领年轻维修人员合理运用诊断分析方法，快速排除机床故障，并在保持机床精度的前提下迅速恢复机床的运转，同时细致总结维修心得，促使维修水平实现飞越，做到实践与理论的有机结合。

1.故障记录到位

机床发生故障后，操作者停机并保持和保护故障现场（一般不要切断机床电源），然后详细记录故障细节并及时通知维修人员。故障记录是非常重要的，它可以为维修人员提供机床的第一手故障材料。故障记录内容主要有：

1）发生故障的机床型号、数控系统型号。

2）故障时机床所处何种操作方式（AUTO、MDI、EDIT、JOG或REF）。

3）故障时，CNC的屏幕显示报警，则需记录报警号，并通过DGNOS诊断画面记录机床故障时所处的工作状态，如系统执行M、S、T等功能？暂停或急停？坐标轴处于互锁状态？进给倍率0%？

4）AUTO自动方式下出现故障时的加工程序号、出现故障的程序段及所用刀具等。

5）加工精度超差或轮廓误差过大等，记录被加工件号，保留不合格件。

6）记录故障时各轴的移动速度和方向及主轴转速等。

2.诊断分析到位

维修人员根据操作者提供的故障，综合运用第2.3节介绍的方法对故障进行诊断分析（见表2-4），以快速确认故障原因和故障部位。

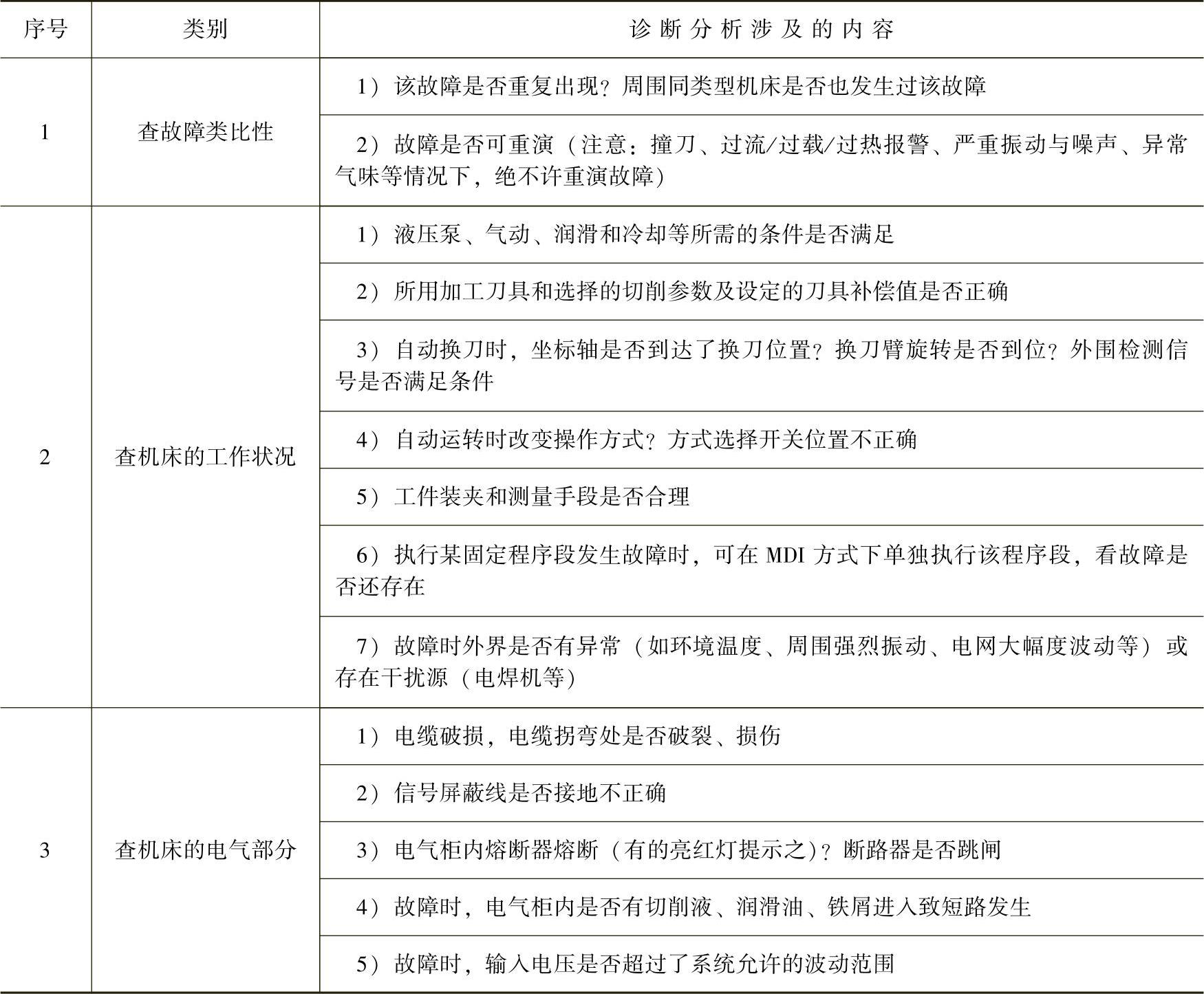

表2-4 数控机床故障诊断分析涉及的内容

3.故障维修到位

根据诊断分析出的故障原因和部位，对磨损或损坏的机械零部件进行测绘、更换并检测精度，对电气元件、印制电路板进行简单的维修、整体更换、修改机床参数或更改加工程序等。确认各环节无误后，机床空运转验证动作的正确性，然后试切工件以验证机床维修后的加工精度。

4.维修记录到位

被修数控机床恢复正常运转后，维修人员还需将维修过程（如故障时间、故障现象、故障部位和原因、解决方案、修理后机床的精度等）写入《设备档案》存档，以方便日后查阅和维修经验的借鉴。
