【摘要】：输入/输出装置是数控机床与外部设备的接口，包括键盘、显示器或示教器、鼠标和相应串口等，主要负责加工程序的传入和导出、在线编辑、参数的修改和显示等任务。

输入/输出装置是数控机床与外部设备的接口，包括键盘、显示器或示教器、鼠标和相应串口（USB接口/RS232接口和无线路由器等）等，主要负责加工程序的传入和导出、在线编辑、参数的修改和显示等任务。

1.程序的检索和整理

FANUC系统的程序检索用于查询和浏览当前系统存储器内的程序；程序整理用于系统内部程序的管理，如删除一些多余的程序等。

1）将操作模式置于“编辑/EDIT”或“自动/AUTO”状态→按机床操作面板上的[程序/PROG]功能键→显示程序画面。

2）输入地址O和要检索的程序号（如0✕✕✕）→按[OSRH]软键，检索到的目标程序号将显示在屏幕右上角（未找到该程序时产生#071数据未找到报警）→再按[OSRH]软键→检索下一个程序。

3）在AUTO模式的PROG屏幕下，按最右侧[▶]扩展软键→[FL.SDL]软键→再按[目录/DIR]软键，列出当前存储器内已存储的所有程序号。

4）浏览某程序（如O0001）的内容时，先键入被检索的程序号，再按向下的光标键，即可（无此程序号时，则产生#071数据未找到报警）。

5）当机床的存储器容量受限或程序存储已满时，系统将产生#070存储器无程序空间报警；此时可删除不需要的程序，以腾出足够的存储空间。

6）删除程序：确认程序（如O0002）不需再保留，键入该程序号→按[DELETE]键，该程序被删除。当键入“O0010，O0020”并按[DELETE]键时，O0010～O0020之间的程序被删除；当键入“0-9999”并按[DELETE]键时，存储器内的所有程序将被删除。

2.程序的输入与修改

FANUC系统程序的输入与修改操作也是在编辑/EDIT模式下进行的。

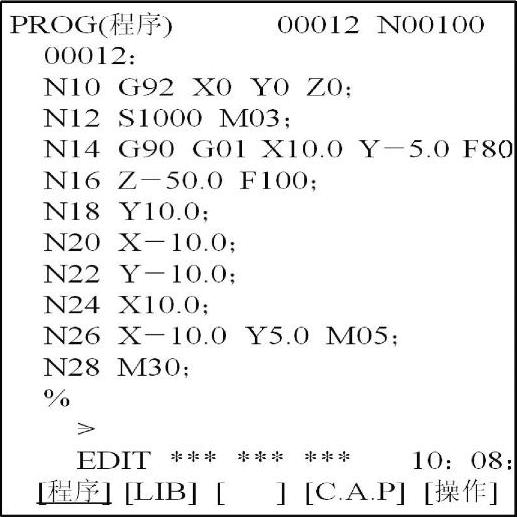

图1-56 手工键入一个新程序

1）手工键入一个新程序（见图1-56）：根据程序号的检索结果，选择一个未被使用的程序号→键入该程序号→按[IN-SERT]键，该程序号出现在程序显示区，其后输入相应的程序段且每一程序段/行间用EOB分隔。

2）调用已有的加工程序进行修改/运行：键入待操作的程序号，按向下的光标键，使其成为当前的加工程序。

3）通过计算机输入程序：连接好通信电缆→计算机的通信软件中设置传送端口和波特率等参数→调入欲输入的程序→机床端置EDIT模式且程序保护钥匙处于打开状态→按[PROG]功能键→[操作]软键→最右侧[▶]扩展软键→输入欲保存的程序号（如O0013）→依次按[READ]和[EXEC]软键，程序被读入存储器并在屏幕上显示。若指定的程序号在存储器内已经存在，则产生#073程序号已使用报警。

4）程序的编辑与修改：手工输入/修改程序时，将光标移至修改处→在屏幕的输入区键入地址和数字等字符（存储于键盘缓冲区）→按[CAN]键修改程序行→确认无误后，按[IN-SERT]键或[ALTER]键→插入或改写程序段。

要删除一行程序，需将光标移至该程序行的开始，输入EOB后按[DELETE]键，则该程序行被删除。要删除多行程序，需将光标移至待删除程序行的第一程序段的开始处，在屏幕左下方的命令行键入待删除程序行的最后一个程序段号N✕✕✕✕，并按[DELETE]键，则多行程序将被删除。

3.程序的空运行调试

为了检验程序中有无语法错误和程序轨迹是否符合要求、验证工件装夹是否合理及添加工艺指令等，数控系统需要具有空运行调试功能。

空运行的操作方法：光标移至主程序开头或EDIT模式下→按[RESET]键使光标复位到程序头→在AUTO模式下，按面板上“空运行”按钮至灯亮→再按“循环启动”按钮，机床快速执行程序并伴有机械动作。还可通过图形监控功能（按[GRAPH]按键）观察加工刀具的图形轨迹。若操作中出现报警，可按[RESET]键解除；当超程报警时，需在JOG/MPG模式下反方向移动该伺服轴至有效行程范围内，再按[RESET]键即可解除报警。
