图8-36所示为三相交流电动机的PLC连续控制电路原理图,它是应用PLC实现对三相交流电动机连续控制的一种电路。识读该类PLC控制电路,首先要识别电路中主要部件的符号标识,根据符号标识了解电气部件的类型、功能和工作特点,然后识读PLC内部的程序,并将内部程序与PLC输入/输出接口连接的电气部件相结合,完成整个电路控制过程的识读分析。

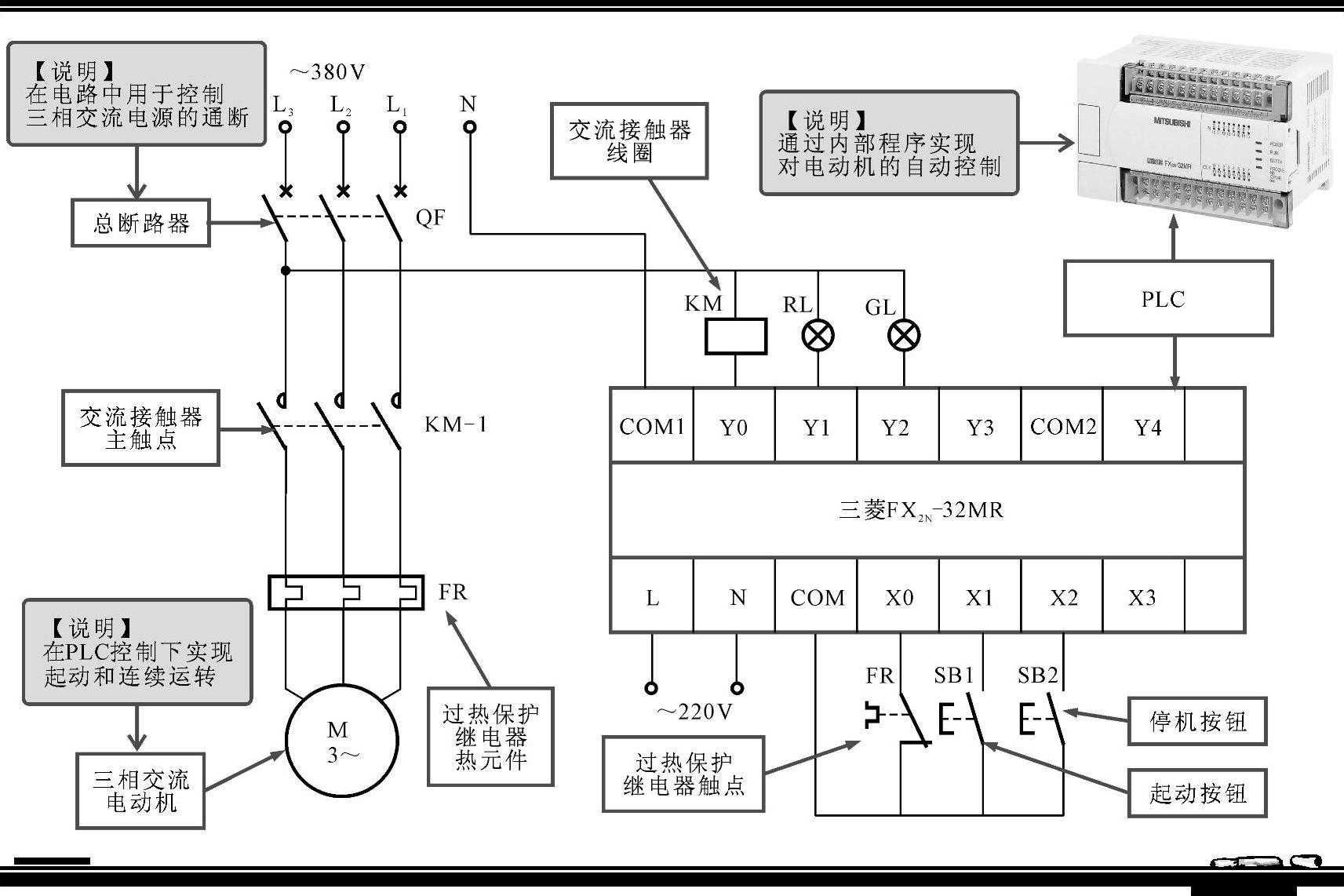

图8-36 三相交流电动机的PLC连续控制电路原理图
从图8-36中可知看到,整个电路主要由PLC、与PLC输入接口连接的控制部件(FR1、SB1~SB2)、与PLC输出接口连接的执行部件(KM、RL、GL)、总断路器(QF)、过热保护继电器、三相交流电动机等构成。
图8-37所示为三相交流感应电动机连续控制电路中PLC梯形图控制程序,为了方便识图,我们在梯形图各编程元件下方标注了其对应I/O接口的按钮、交流接触器的触点、线圈等字母标识。
接下来,我们就从PLC输入/输出接口连接部件的动作及PLC内部程序的执行过程中,具体识读三相交流电动机在PLC控制下实现的工作过程。

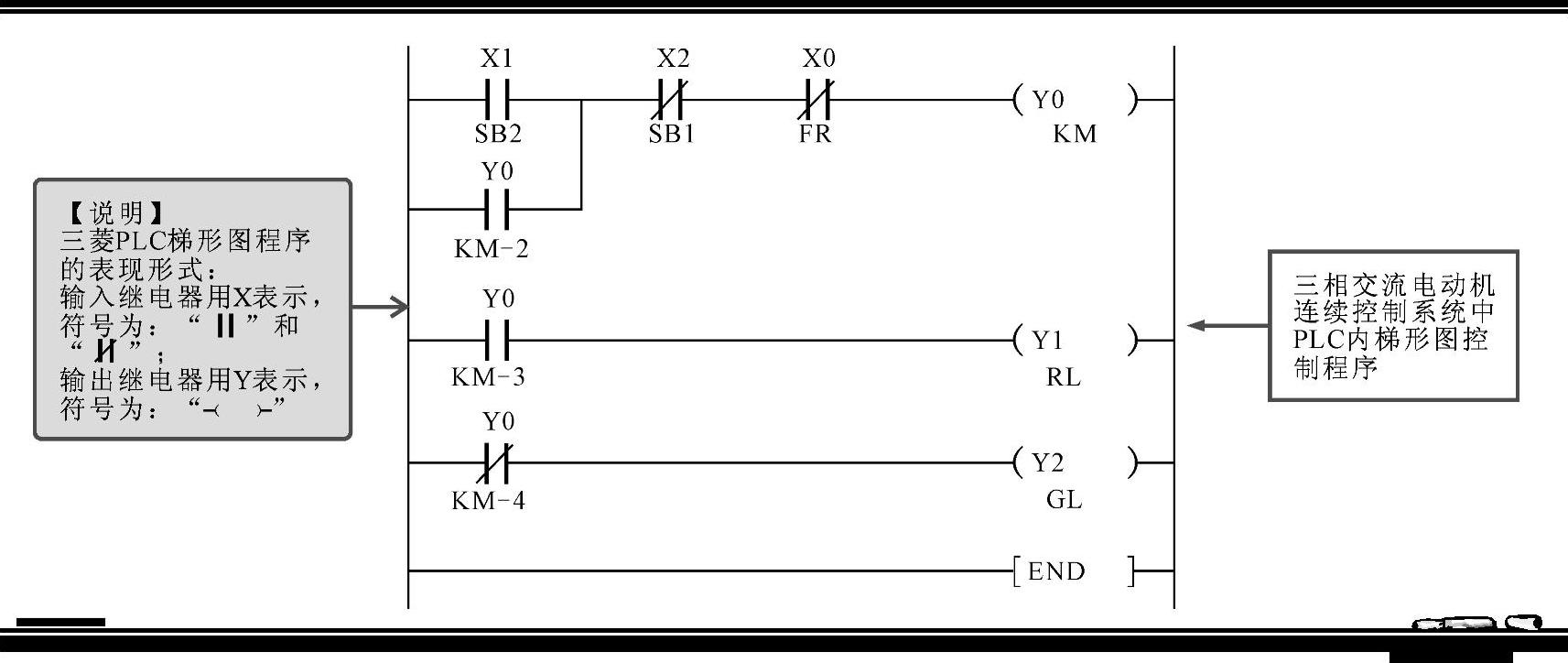

图8-37 三相交流感应电动机连续控制电路中PLC梯形图控制程序
1.PLC控制下三相交流电动机起动控制过程的识图分析
首先闭合总断路器QF,然后按下起动按钮SB1,电动机进入起动控制状态,如图8-38所示。
起动按钮SB1为PLC输入开关量信号,经PLC输入接口端子X1后,送入其内部,由CPU识别该开关量信号后,使用户梯形图程序中相应编程元件动作,并将处理结果经PLC输出端子Y0、Y1、Y2后输出,控制外部执行部件动作,继而控制电动机M起动。

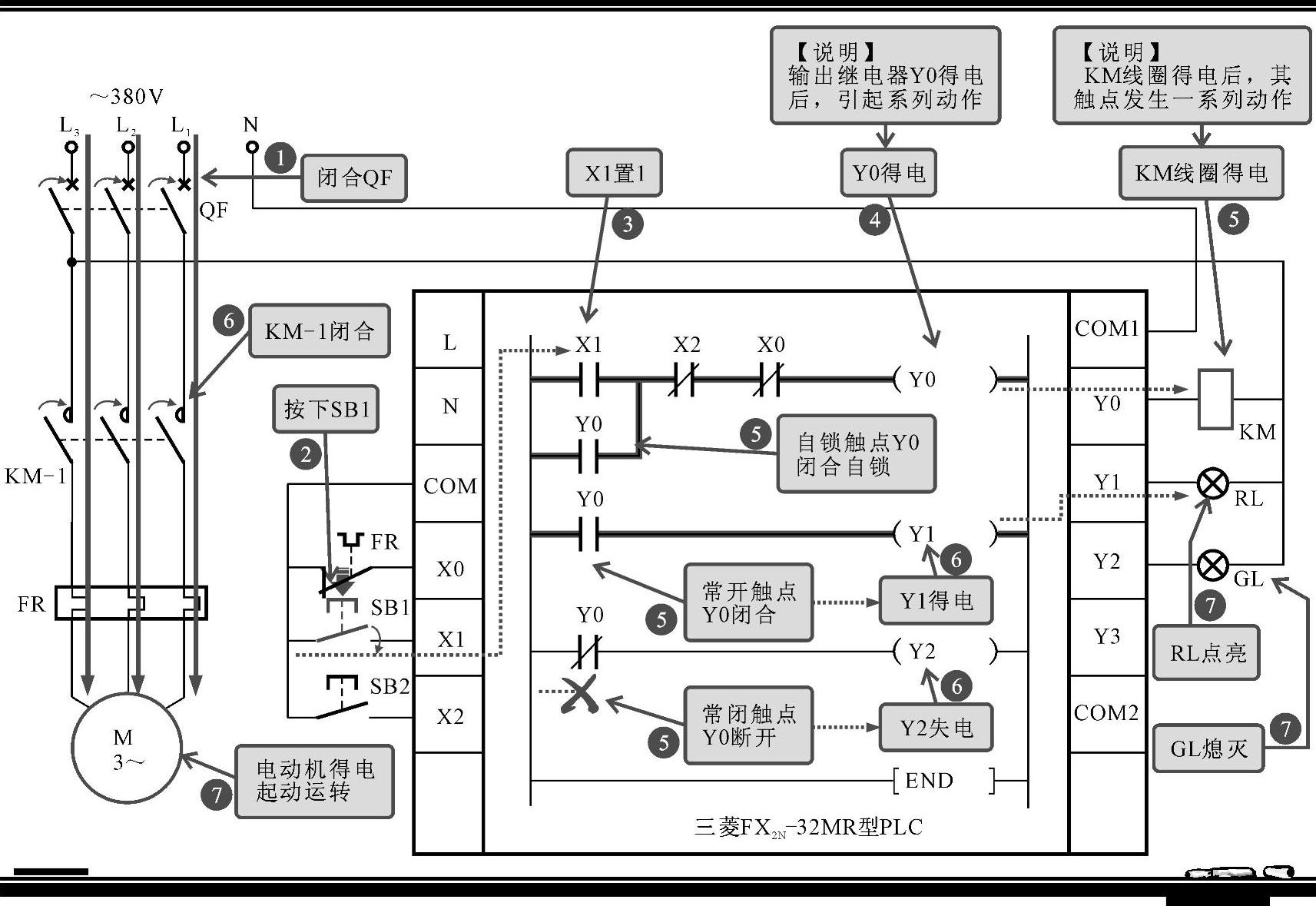

图8-38 PLC控制下三相交流电动机的起动控制过程
【注意】
结合电路中各电气部件的功能特点,对三相交流电动机在PLC控制下起动运转控制过程的具体识读分析如图8-39所示。

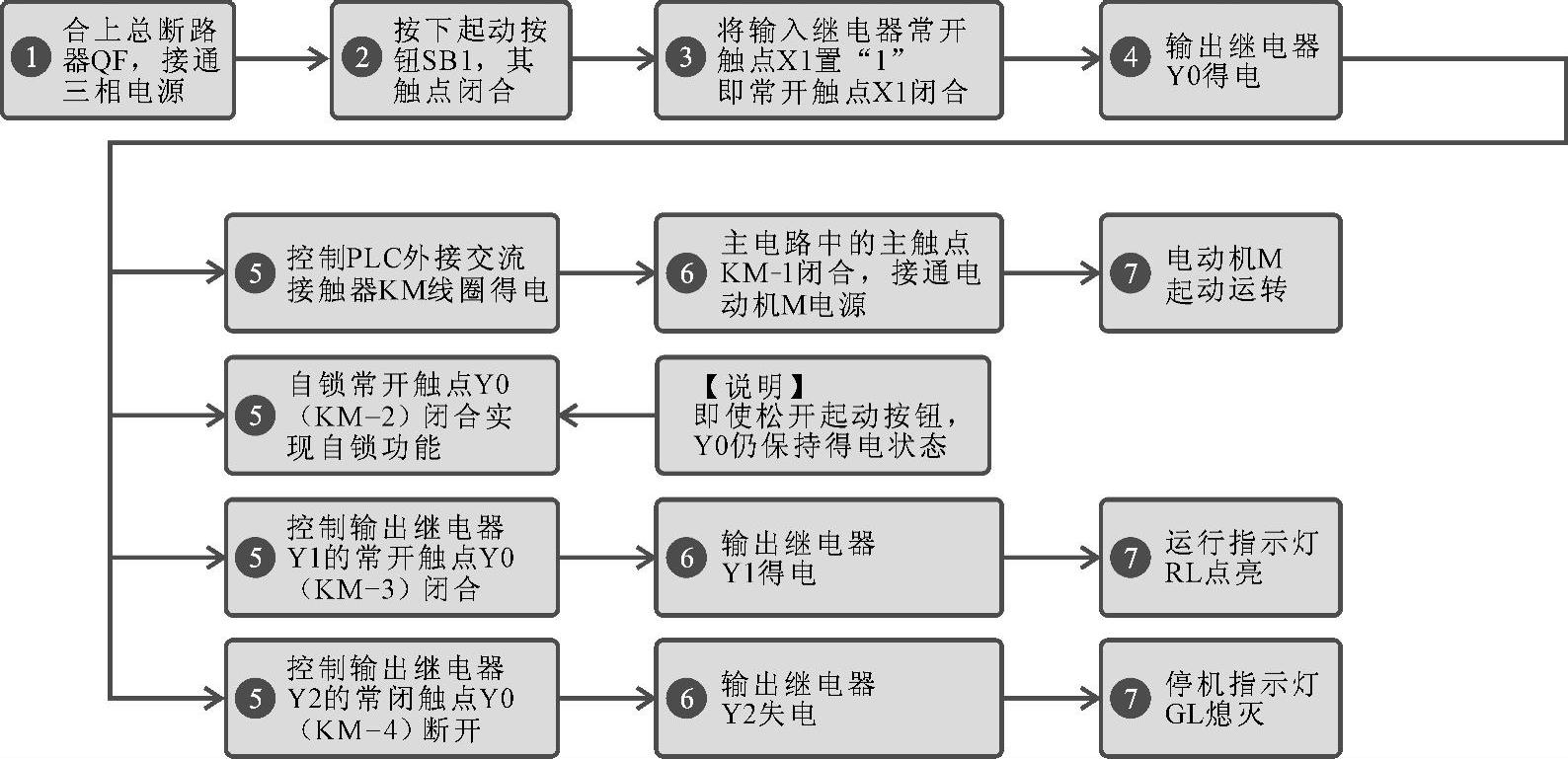

图8-39 三相交流电动机在PLC控制下起动运转控制过程的具体识读分析
2.PLC控制下三相交流电动机的停机控制过程的识读分析
按下电动机的停机按钮SB2,电动机在PLC控制系实现停机,具体识读过程如图8-40所示。

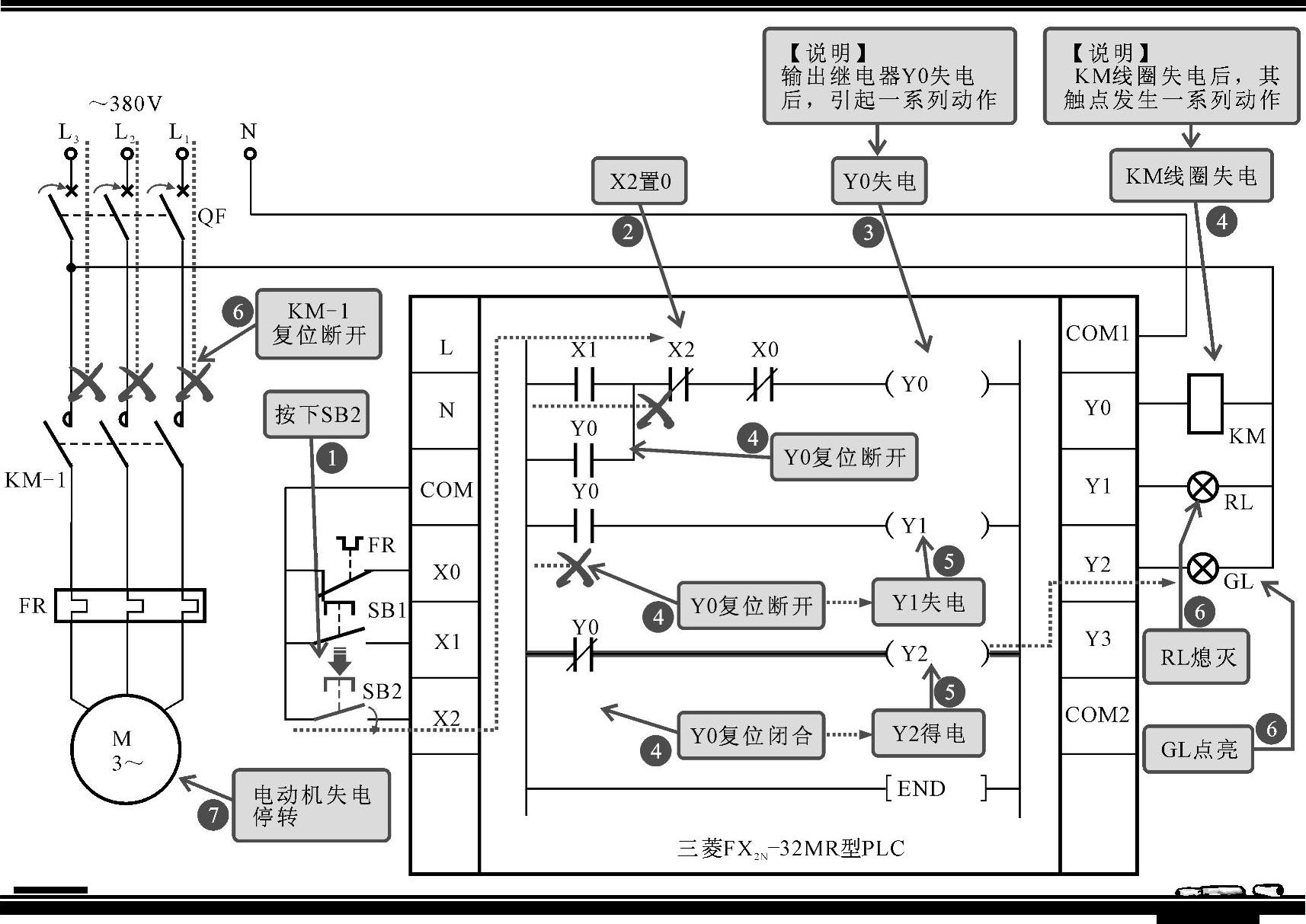

图8-40 PLC控制下三相交流电动机的停机控制过程
停机按钮SB2为PLC输入开关量信号,经PLC输入接口端子X2后,送入其内部,由CPU识别该开关量信号后,使用户梯形图程序中相应编程元件动作,并将处理结果经PLC输出端子Y0、Y1、Y2后输出,控制外部执行部件动作,继而控制电动机M停机。
【注意】
结合电路中各电气部件的功能特点,对三相交流电动机在PLC控制下停机控制过程的具体识读分析如图8-41所示。

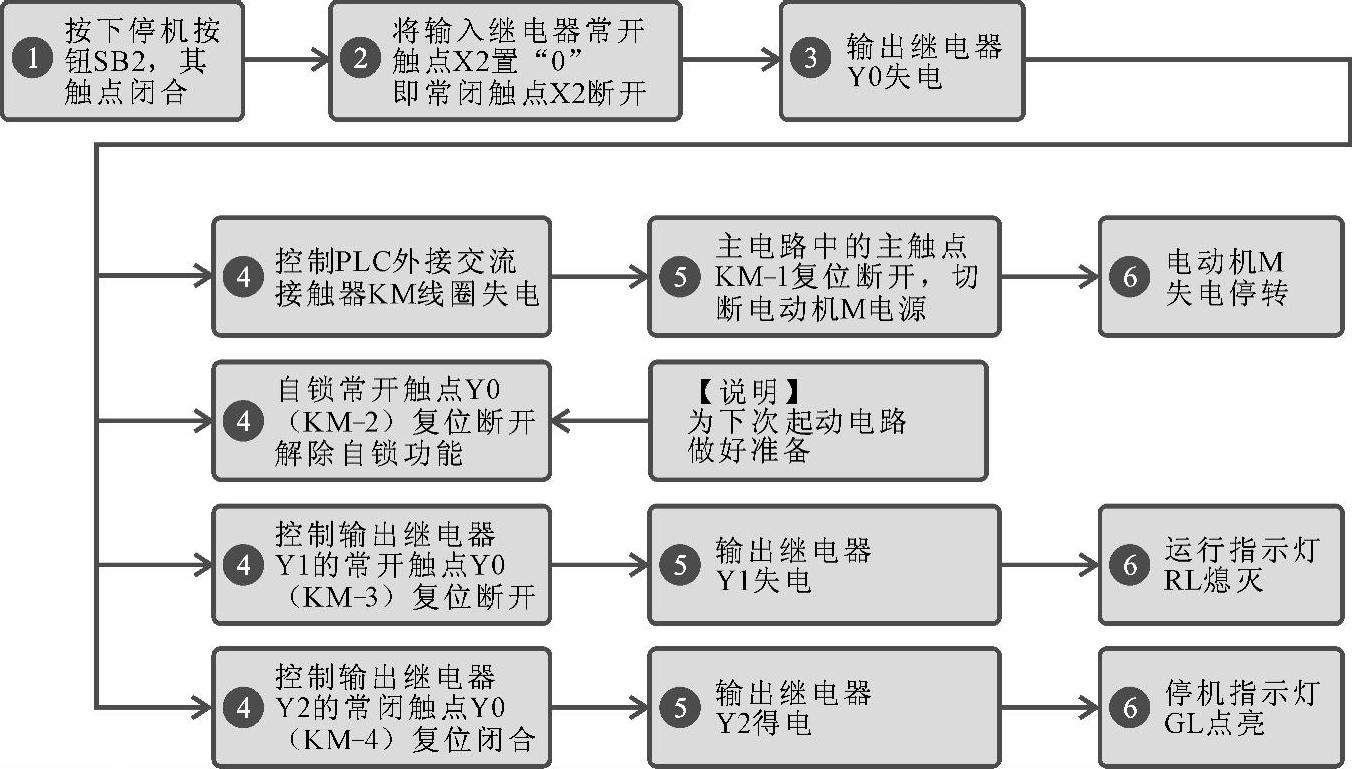

图8-41 三相交流电动机在PLC控制下停机的具体识读分析过程
