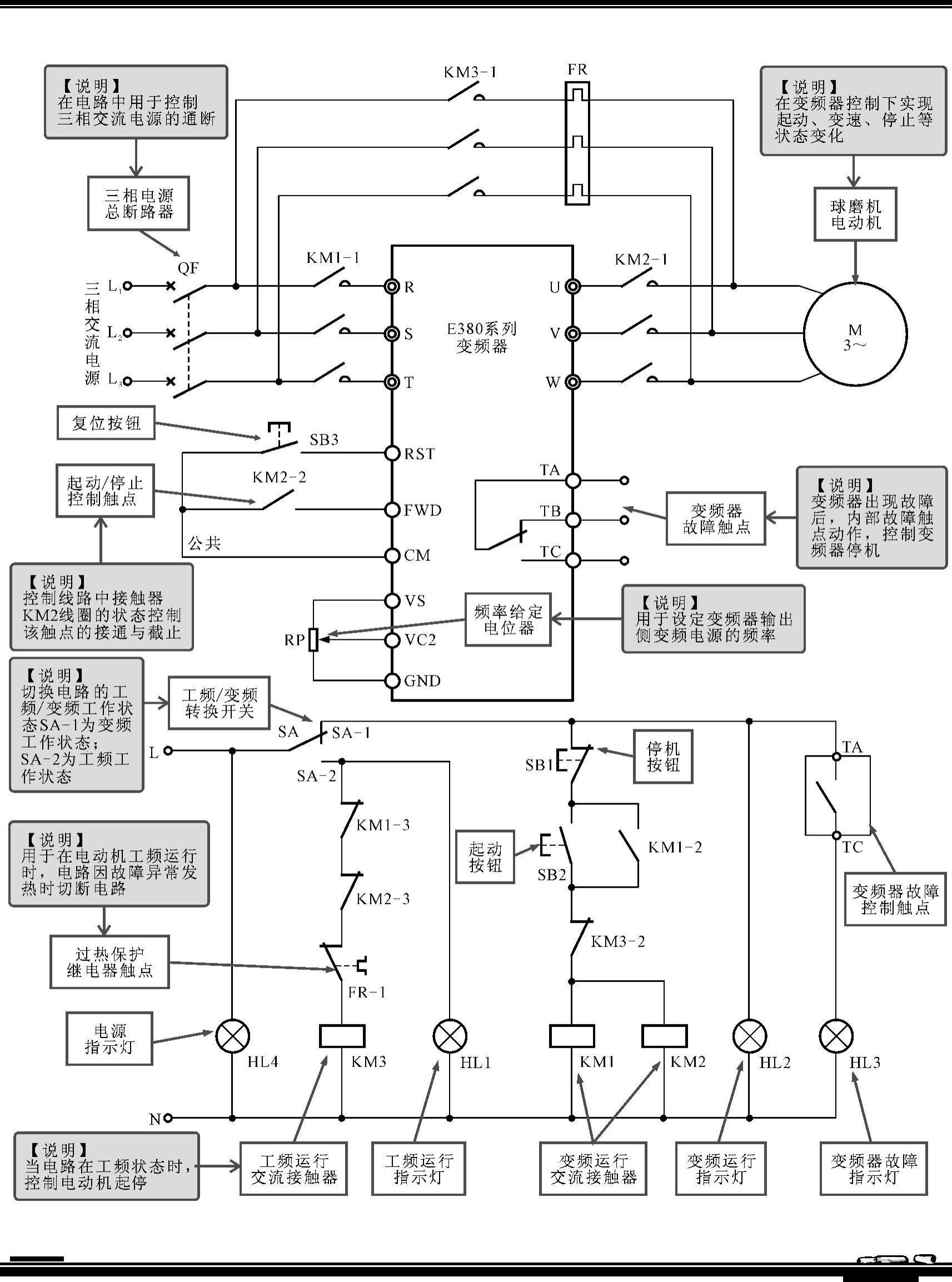

图8-29所示为机械加工领域中常用的球磨机的变频控制电路。识读该类控制电路,首先要识别电路中主要部件的符号标识,根据符号标识了解电气部件的类型、功能和工作特点。

从图8-29可以看到,该电路中的断路器QF、E380系列变频器、交流接触器KM1/KM2、起动按钮SB2、停止按钮SB1等为三相交流电动机变频控制的核心部件。

交流接触器KM3、转换开关SA等为三相交流电动机工频控制的核心部件。

变频电路中采用四方E380系列大功率变频器控制三相交流电动机。当变频器出现故障或维修时,可将三相交流电动机的运转模式切换为工频运转模式。

【资料】

球磨机是机械加工领域中十分重要的生产设备,该设备功率大、效率低、耗电量高、起动时负载大且运行时负载波动大,使用变频控制线路进行控制可根据负载自动变频调速,还可降低起动电流,从而减小起动时的冲击,延长了设备的使用寿命,降低了耗电量,同时还能够对球磨机的研磨时间进行设置。

1.球磨机电动机变频起动控制过程的识读分析

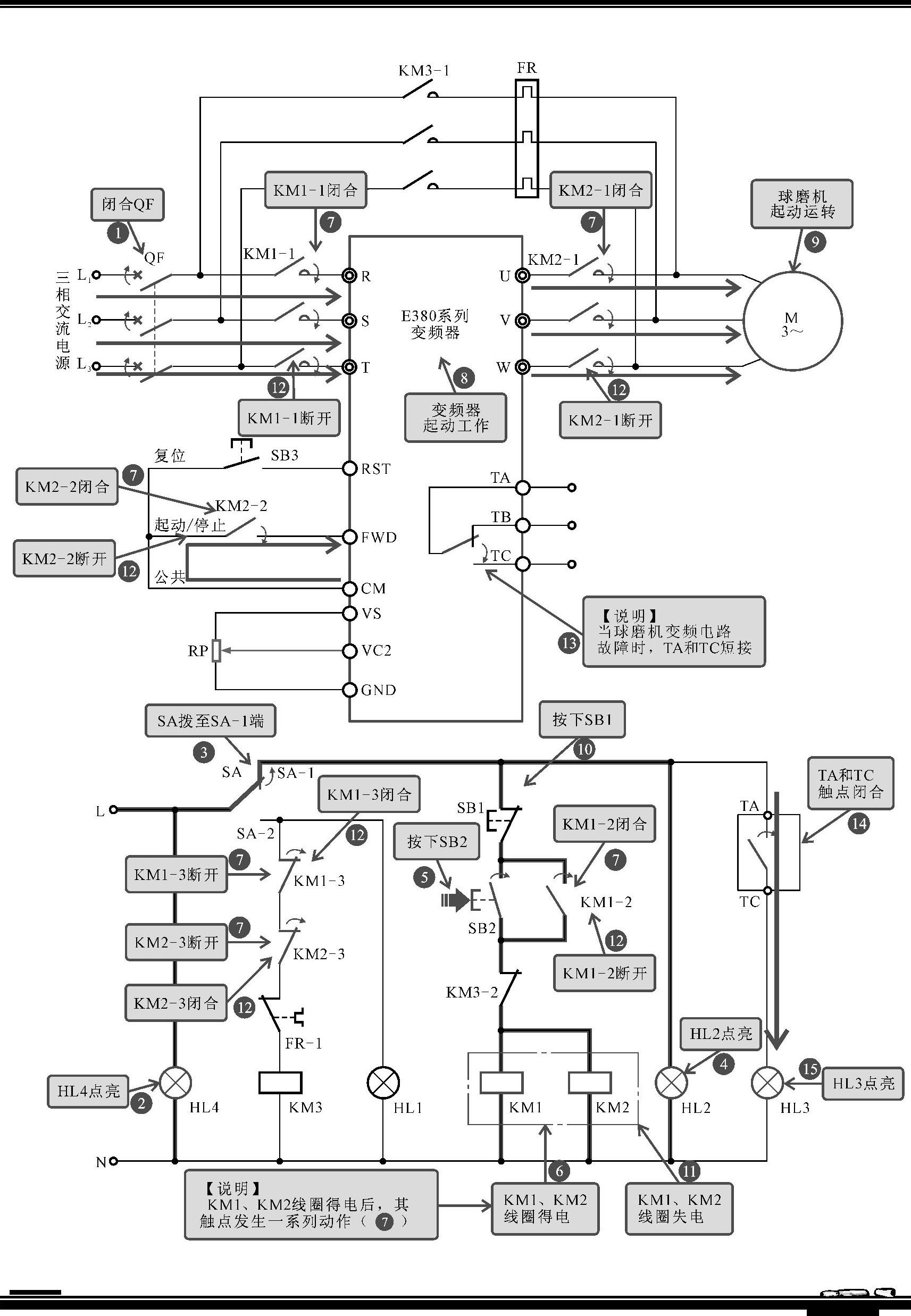

闭合主电路断路器QF,将转换开关SA拨至变频运行位置(SA-1端),按下起动按钮SB2后,电路进入变频控制工作状态。图8-30所示为球磨机电动机的变频起动控制过程。


图8-29 球磨机变频控制电路


图8-30 球磨机电动机变频起动控制过程

【注意】

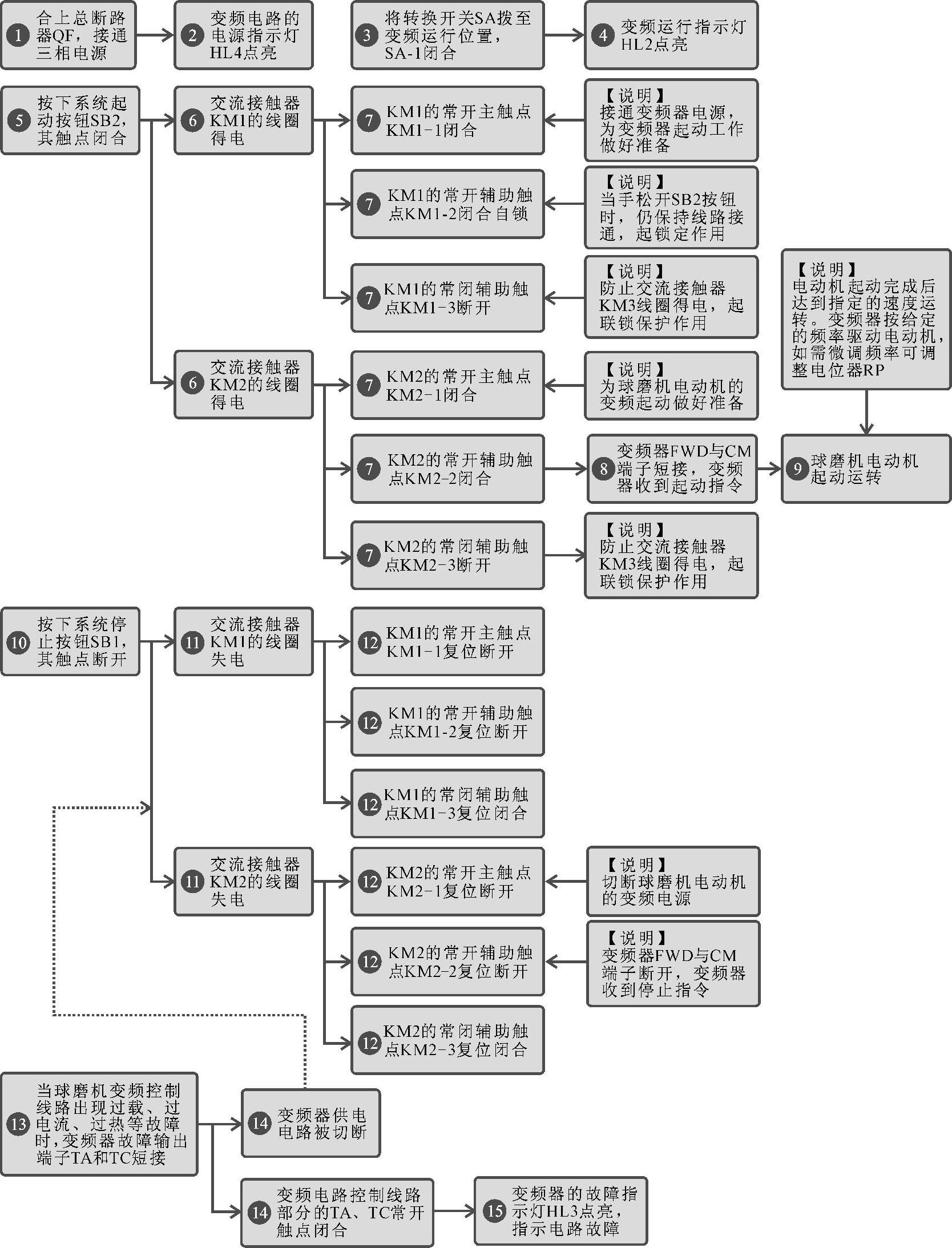

结合电路中各电气部件的功能特点,对球磨机电动机变频起动控制过程的具体识读分析如图8-31所示。


图8-31 球磨机电动机变频起动控制过程的具体识读分析

2.球磨机电动机的工频起停控制过程

当三相交流电动机不需要调速时,可直接将三相交流电动机的运转模式切换至工频状态下运转,此时需要将转换开关SA拨至SA-2位置,该控制过程如图8-32所示。


图8-32 球磨机电动机的工频起停控制过程

【注意】

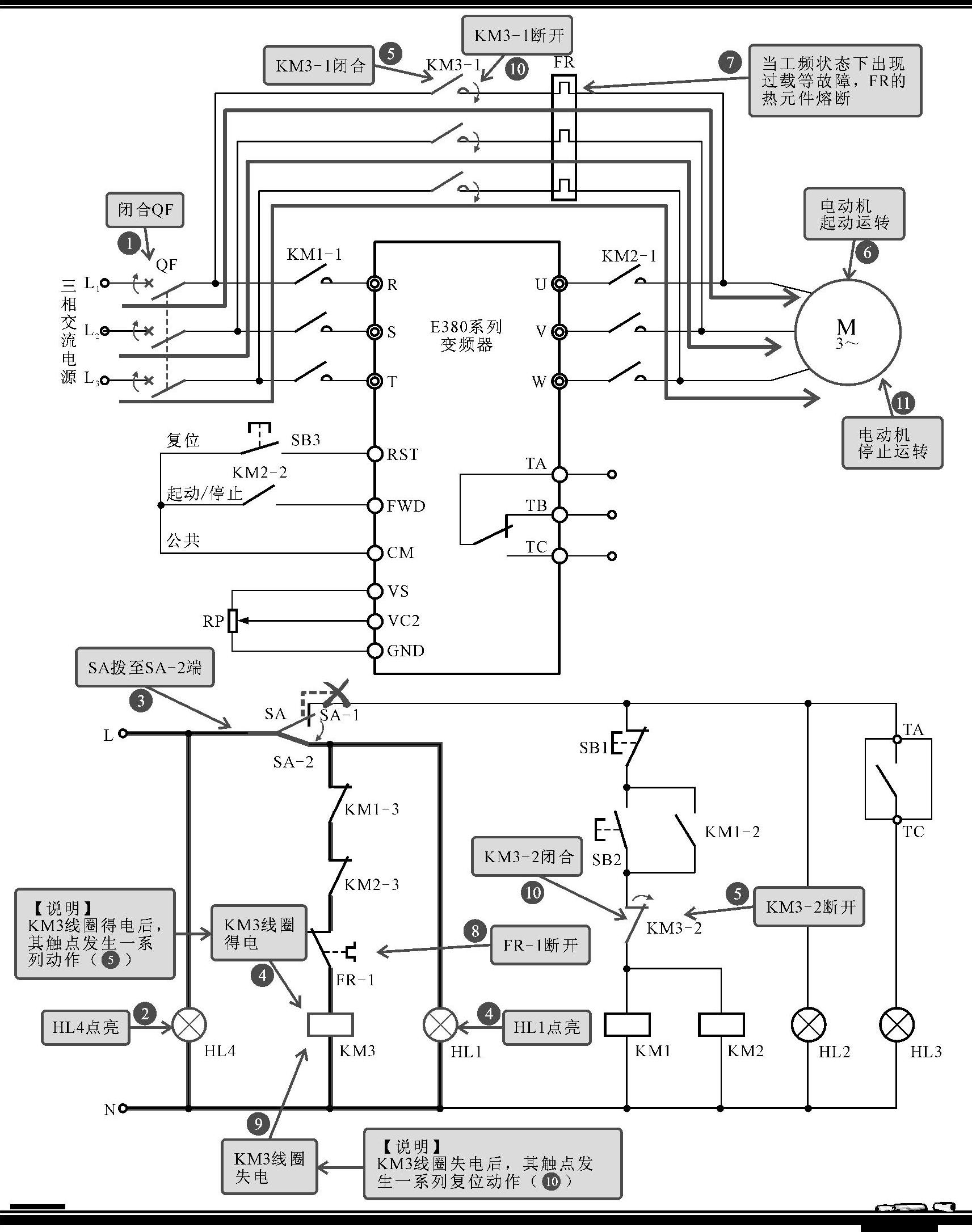

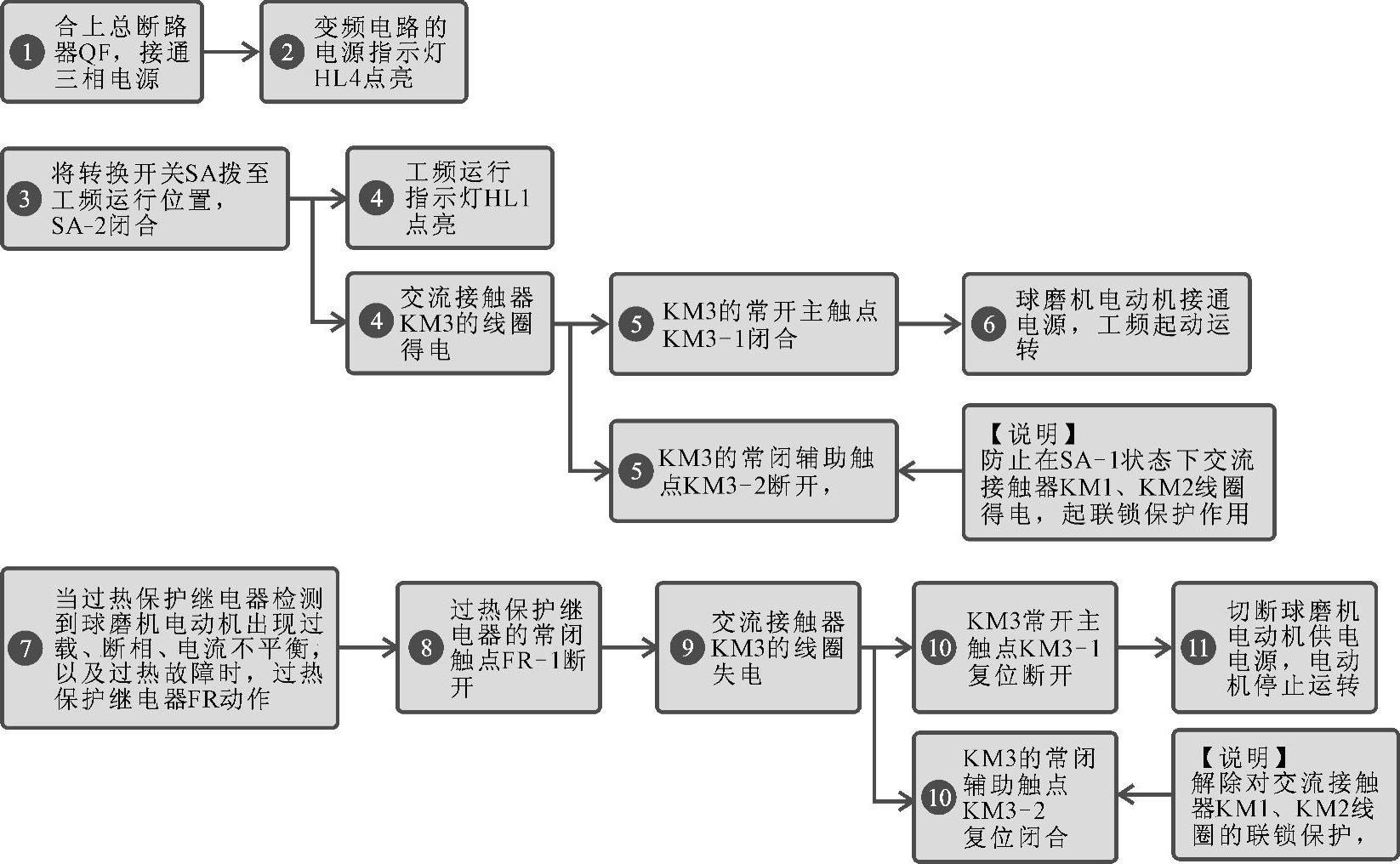

结合电路中各电气部件的功能特点,对球磨机电动机工频起停控制过程的具体识读分析如图8-33所示。


图8-33 球磨机电动机工频起停控制过程的具体识读分析
