专项练习：轻松掌握电泵变频控制电路
【摘要】：图8-15所示为典型的电泵变频控制电路。高压三相电送入三相整流电路，变成直流高压，经滤波电路滤波后，为变频驱动功率电路提供工作电压。图8-15 典型的电泵变频控制电路回答三相桥式整流电路的工作原理如图8-16所示，可以将三相交流输入电源分解成三个单相整流电路的整流过程，分别如图a、b、c所示。每一相整流与输出与单相桥式整流电路的工作状态相同。
图8-15所示为典型的电泵变频控制电路。识读该类控制电路，首先要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。
接着，根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。
高压三相电（1140V/50Hz）送入三相整流电路，变成直流高压，经滤波电路滤波后，为变频驱动功率电路提供工作电压。
变频驱动功率电路工作后，由变频控制系统控制IGBT的工作状态，并将送来的直流高压逆变为频率可控、可调的交流电源，为三相电动机提供变频电流，实现电路的变频控制。
提问
以前见过单相桥式整流电路，是将交流220V单相电整流为直流电压，这里三相桥式整流电路的工作原理与普通的单相桥式整流堆有什么区别？它们的整流过程相同吗？

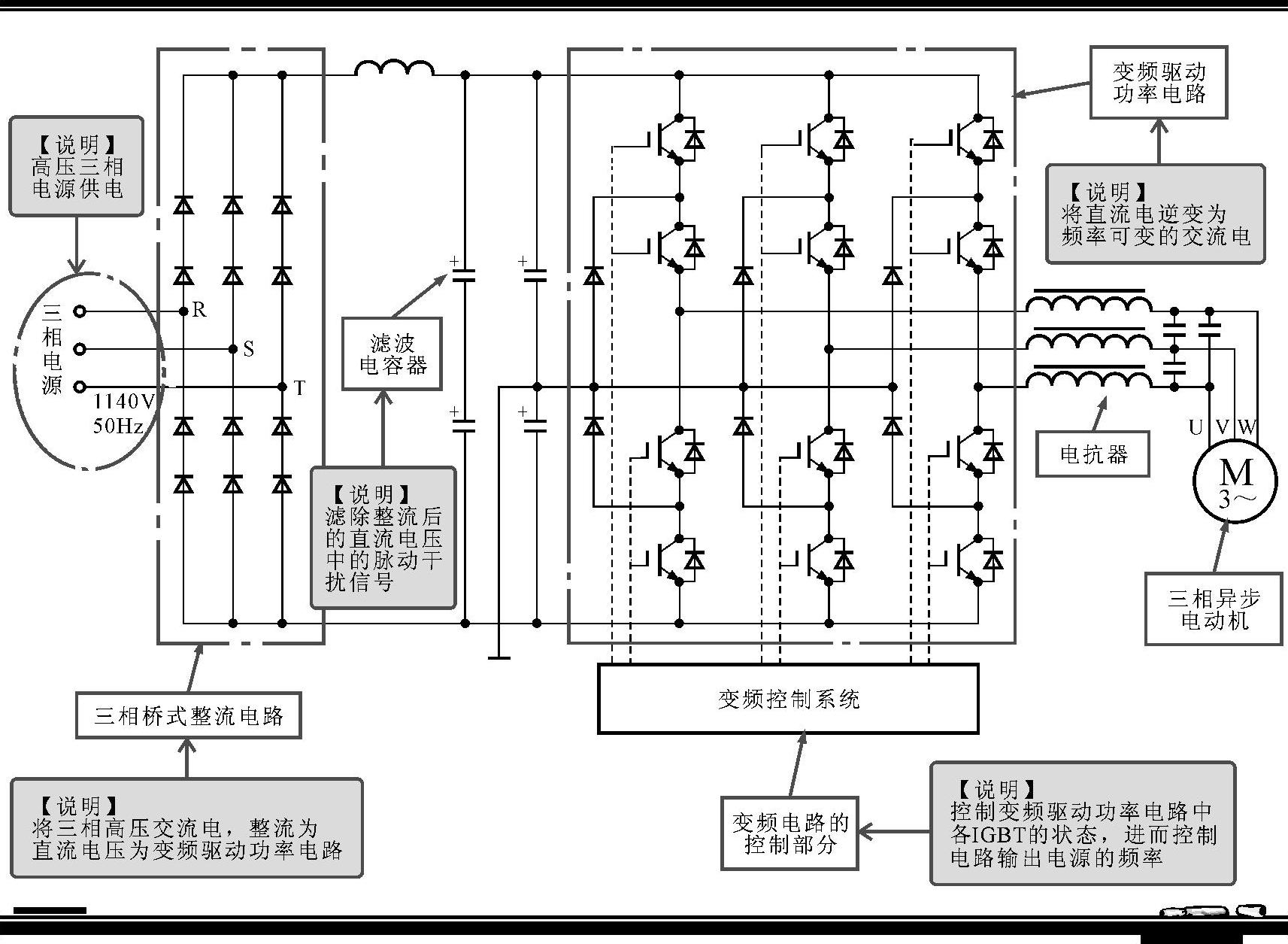

图8-15 典型的电泵变频控制电路
回答
三相桥式整流电路的工作原理如图8-16所示，可以将三相交流输入电源分解成三个单相整流电路的整流过程，分别如图a、b、c所示。每一相整流与输出与单相桥式整流电路的工作状态相同。三相整流的效果为三相整流合成的效果。
图8-16 三相桥式整流电路的工作原理
回答

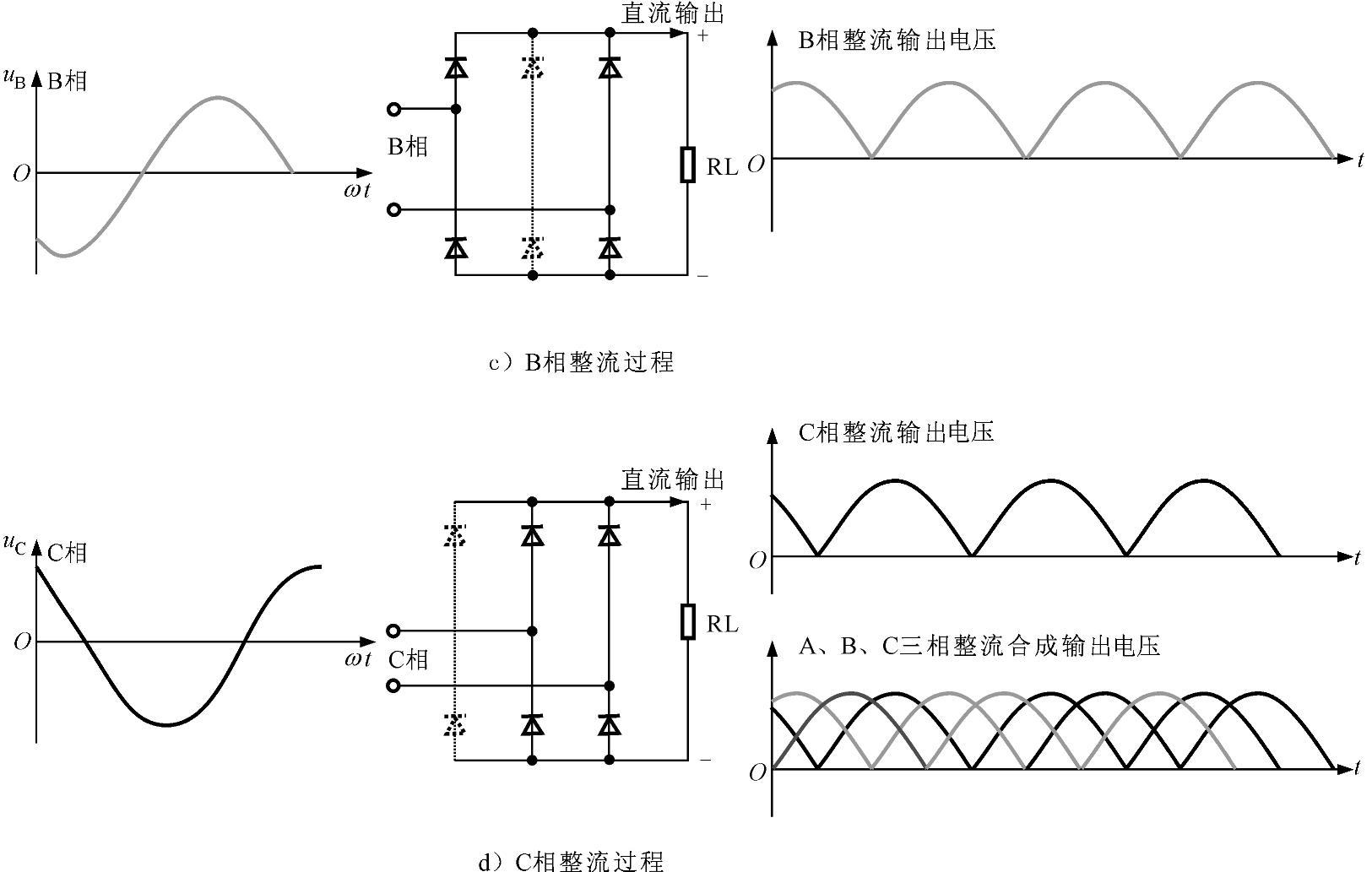

图8-16 三相桥式整流电路的工作原理（续）
