轻松学习农田排灌自动控制电路的专项练习

2023-06-23 理论教育版权反馈

【摘要】：掌握农田排灌自动控制电路的识读，对于设计、安装、改造和维修有所帮助。图7-30所示为典型农田排灌自动控制电路的基本结构。交流接触器KM线圈失电，常开辅助触点KM-2复位断开，解除自锁功能；同时，常开主触点KM-1复位断开，切断排灌电动机的供电电源，排灌电动机停止运转。

农田排灌自动控制电路是指在进行农田灌溉时能够根据排灌渠中水位的高低自动控制排灌电动机的起动和停机，从而防止了排灌渠中无水而排灌电动机仍然工作的现象，进而起到保护排灌电动机的作用。掌握农田排灌自动控制电路的识读，对于设计、安装、改造和维修有所帮助。

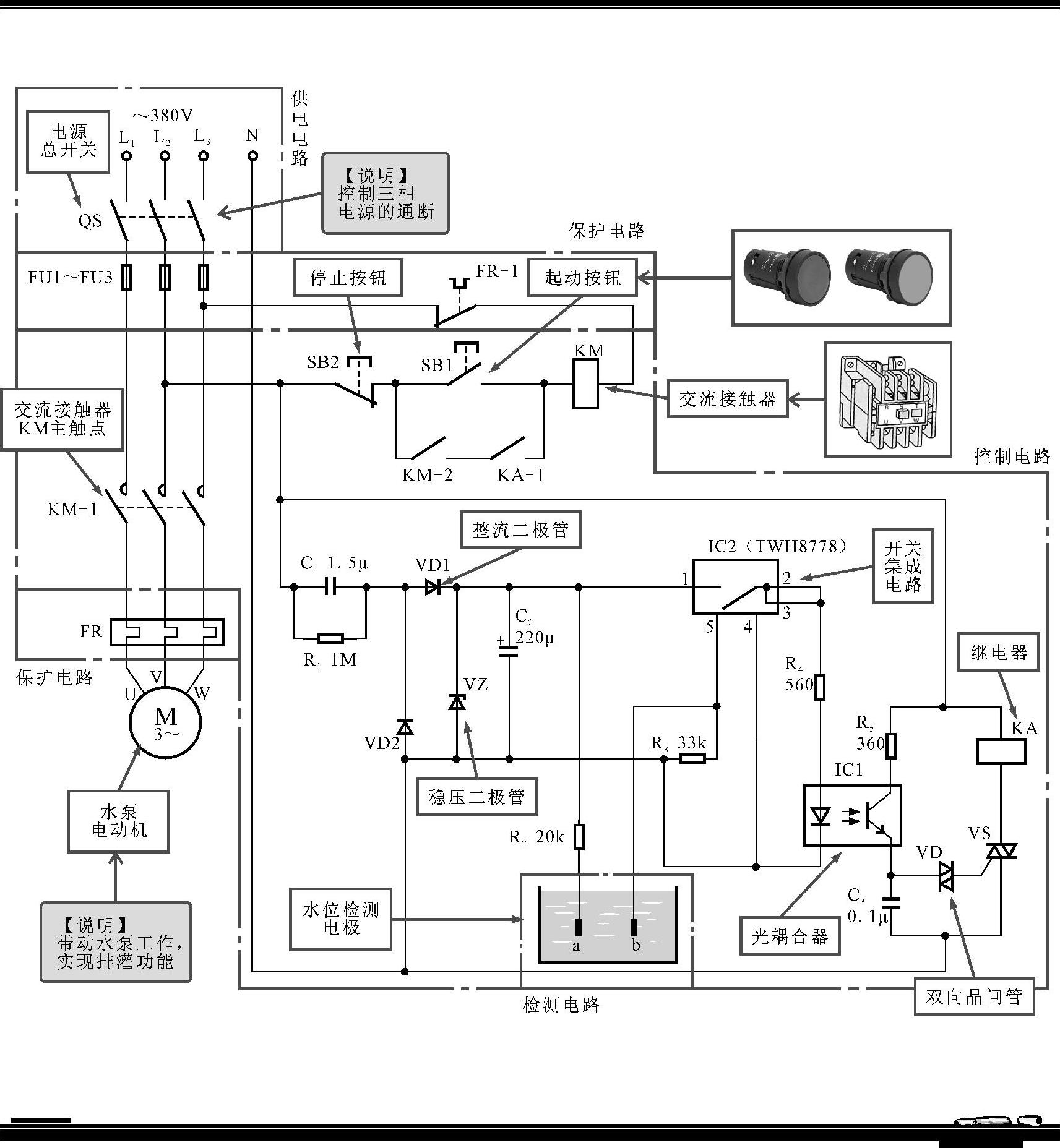

图7-30所示为典型农田排灌自动控制电路的基本结构。识读该类控制电路，首先要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。

从图7-30可以看到，农田排灌自动控制电路主要由供电电路、保护电路、检测电路、控制电路和三相交流电动机（排灌电动机）等构成。

其中，起动按钮SB1、停止按钮SB2、交流接触器KM、中间继电器KA、光耦合器IC1、开关集成电路IC2、双向晶闸管VS、双向触发二极管VD、整流二极管VD1/VD2、水位检测电极a/b、电阻器R₁～R₅、电容器C₁～C₃、稳压二极管VZ、排灌电动机等为农田排灌自动控制的核心部件。

图7-30 典型农田排灌自动控制电路的基本结构

接着，根据电路中各主要部件的功能、工作特点和部件之间的连接关系，通过对电路信号流程的分析，完成对农田排灌自动控制电路的识读分析过程。

1.农田排灌电动机起动过程的识图分析

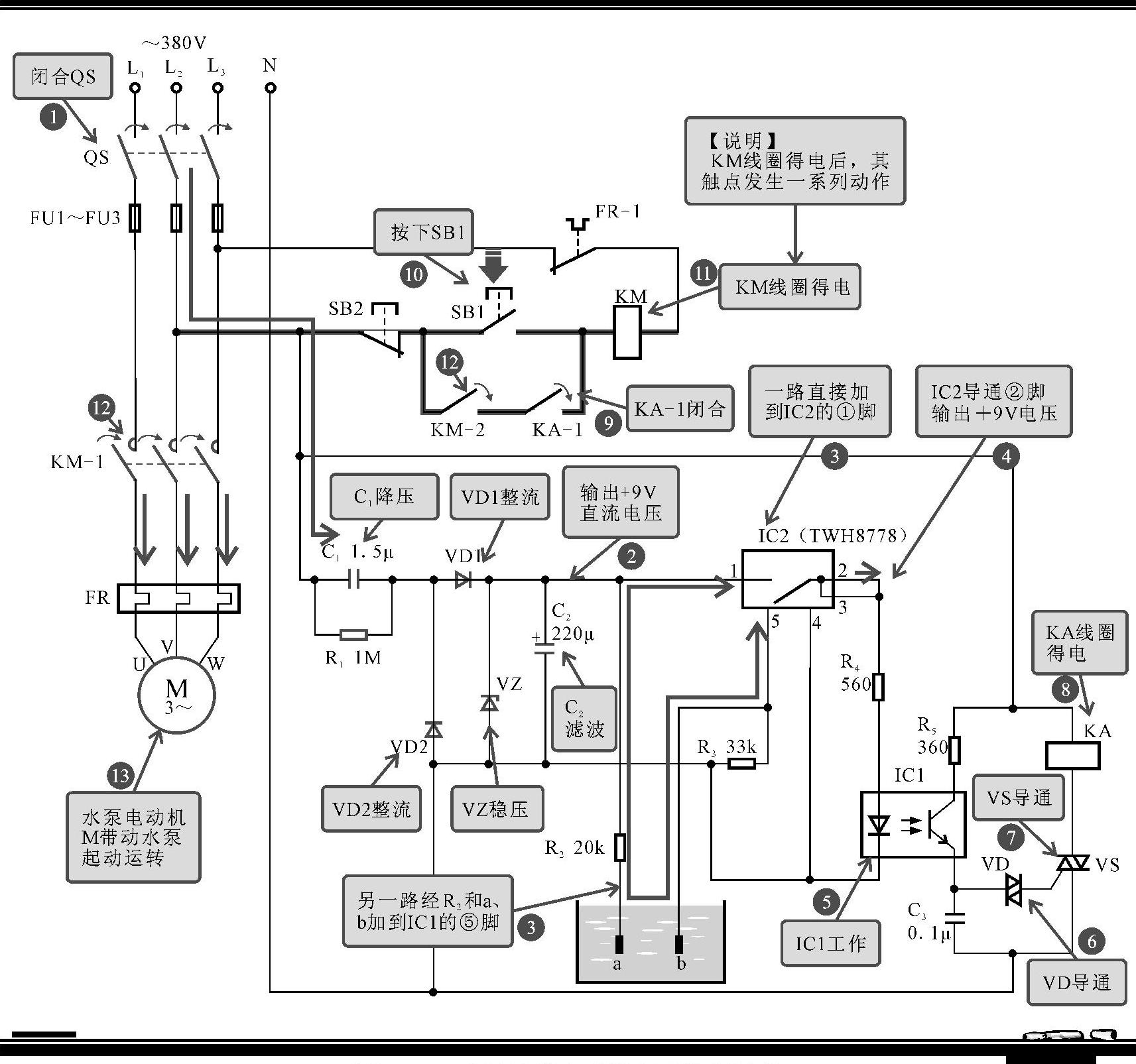

当农田需要进行灌溉时，需要起动农田排灌电动机使其工作，即闭合电源总开关QS，按下起动按钮SB1，使其起动，具体识读分析如图7-31所示。

图7-31 农田排灌电动机起动控制过程

【注意】

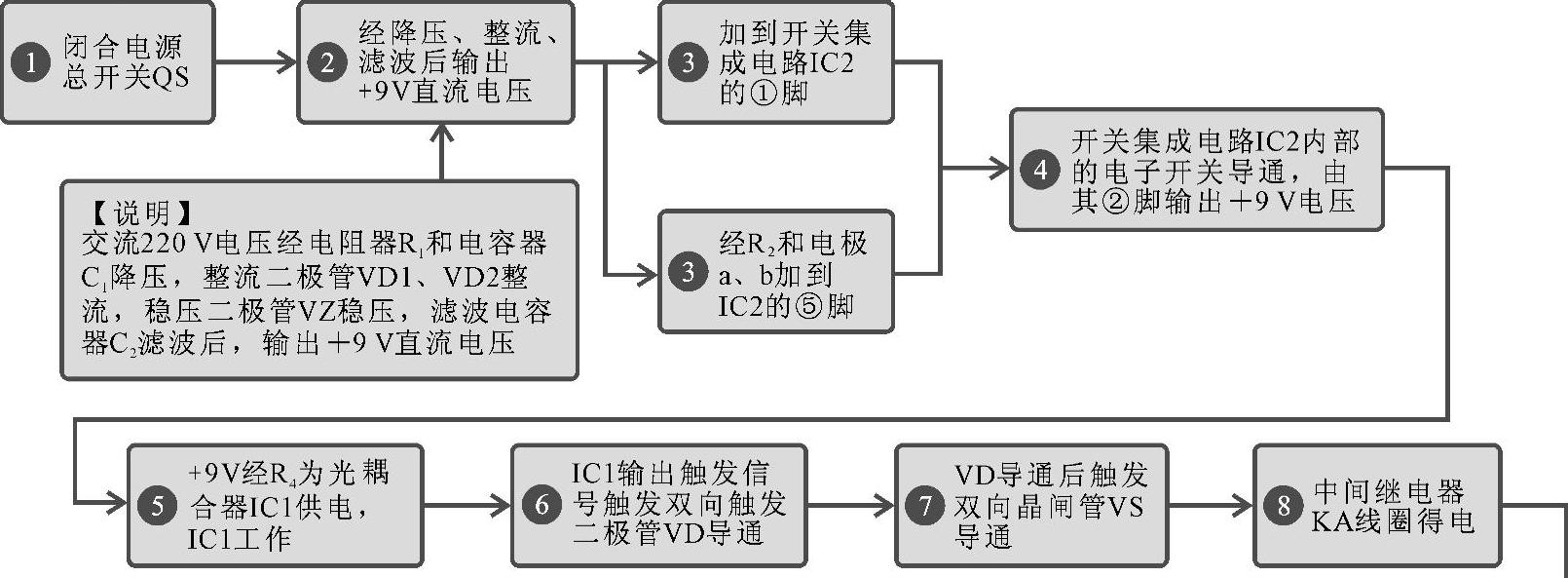

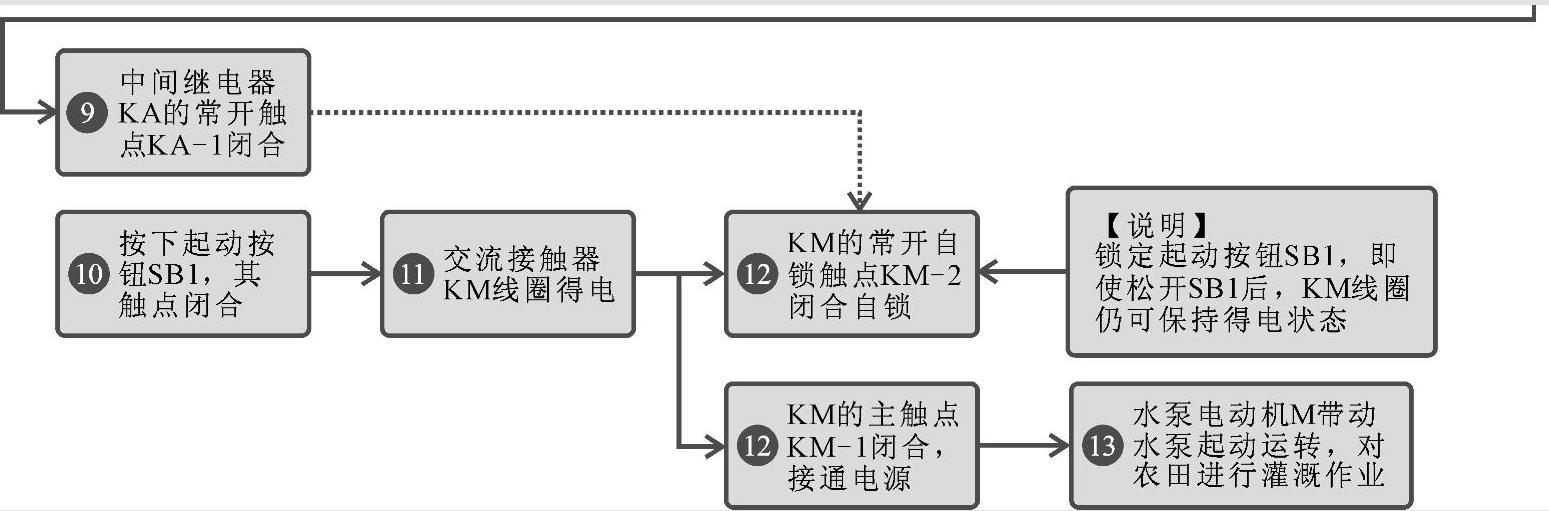

结合电路中各电子元件及电气部件的功能特点，对该农田排灌电动机起动控制的具体识读分析如图7-32所示。

图7-32 农田排灌电动机起动控制的具体识读分析

图7-32 农田排灌电动机起动控制的具体识读分析（续）

2.农田排灌电动机自动停机过程的识读分析

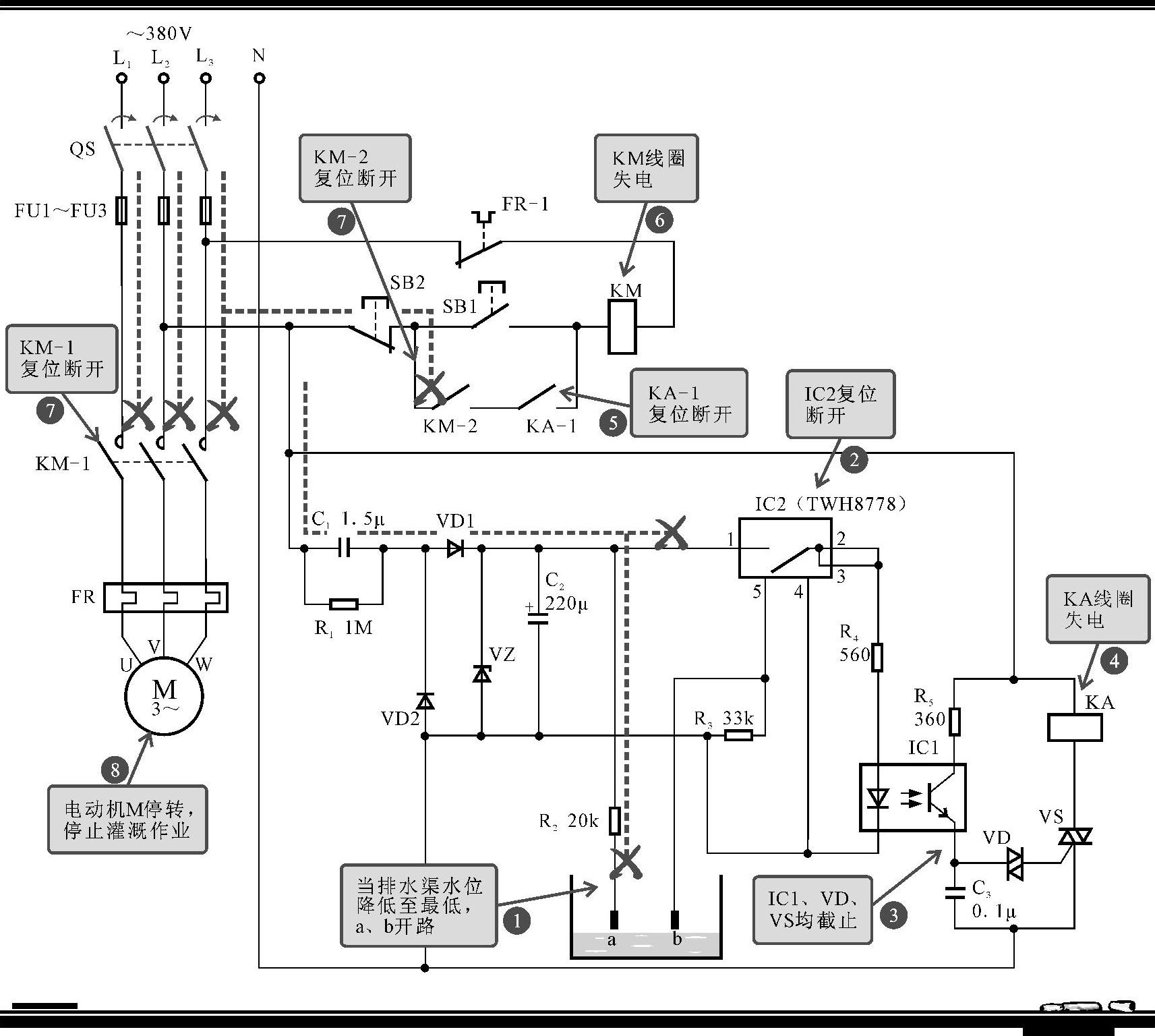

排水泵抽出水进行农田灌溉后，排水渠中的水位逐渐降低，当水位降至最低时，水位检测电极a与电极b由于无水而处于开路状态，控制电路自动停止工作。电动机的自动停机过程如图7-33所示。

图7-33 农田排灌电动机的自动停机过程

【注意】

结合电路中各电子元件及电气部件的功能特点，对该农田排灌自动控制电路自动停机过程的具体识读分析如图7-34所示。

图7-34 农田排灌电动机自动停机的具体识读分析过程

【资料】

排灌电动机进行农田灌溉过程中，需要手动控制排灌电动机停止运转时，按下停止按钮SB2。交流接触器KM线圈失电，常开辅助触点KM-2复位断开，解除自锁功能；同时，常开主触点KM-1复位断开，切断排灌电动机的供电电源，排灌电动机停止运转。
