「轻松掌握谷物加工机控制电路」：7.2.5专项练习
【摘要】：掌握谷物加工机电气控制电路的识读，对于设计、安装、改造和维修有所帮助。图7-27所示为典型谷物加工机控制电路的基本结构。如果电动机出现过热的情况、过热继电器FR1、FR2或FR3进行断电保护，切断电动机的供电电源，同时切断交流接触器的供电电源。
谷物加工机控制电路是利用控制电路分别对三台电动机进行控制，再由三台电动机带动用于加工谷物的机械负载设备，实现谷物加工功能，该电路的使用可大大节约人力劳动和能源消耗，提高工作效率。掌握谷物加工机电气控制电路的识读，对于设计、安装、改造和维修有所帮助。
图7-27所示为典型谷物加工机控制电路的基本结构。识读该类控制电路，首先要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。
从图7-27可以看到，该控制电路主要是由电源总开关QS、起动按钮SB1、停机按钮SB2、交流接触器（KM1～KM3）、过热保护继电器（FR1～FR3）、熔断器（FU1～FU4）等部分构成的。
接着，根据电路中各主要部件的功能、工作特点和部件之间的连接关系，通过对电路信号流程的分析，完成对谷物加工机控制电路的识读分析过程。
例如，当需要磨面机驱动控制电路工作时，首先接通电源总开关QS，按下起动按钮SB1后，对电路进行起动，控制电路的工作过程如图7-28所示。

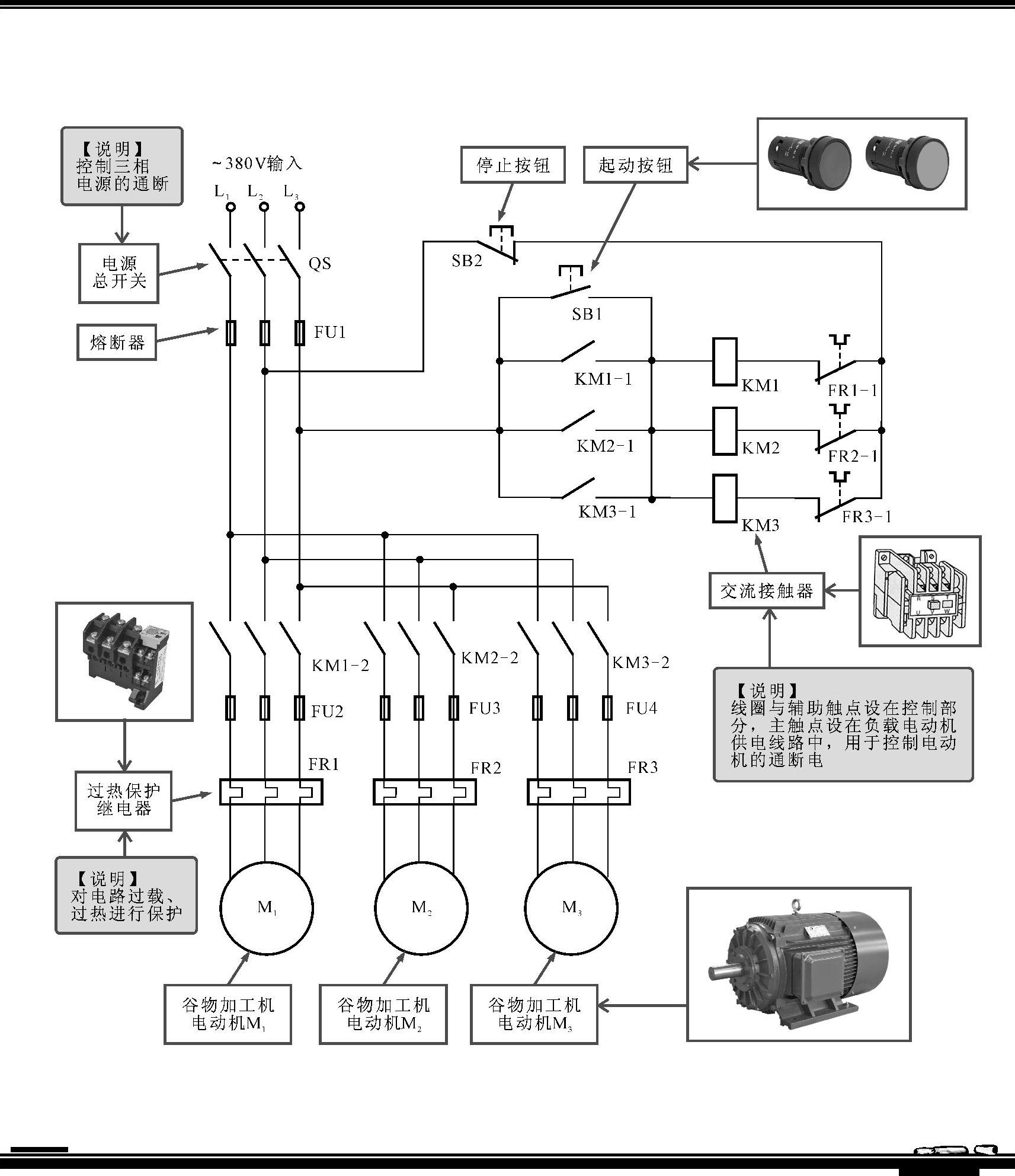

图7-27 典型谷物加工机控制电路的基本结构

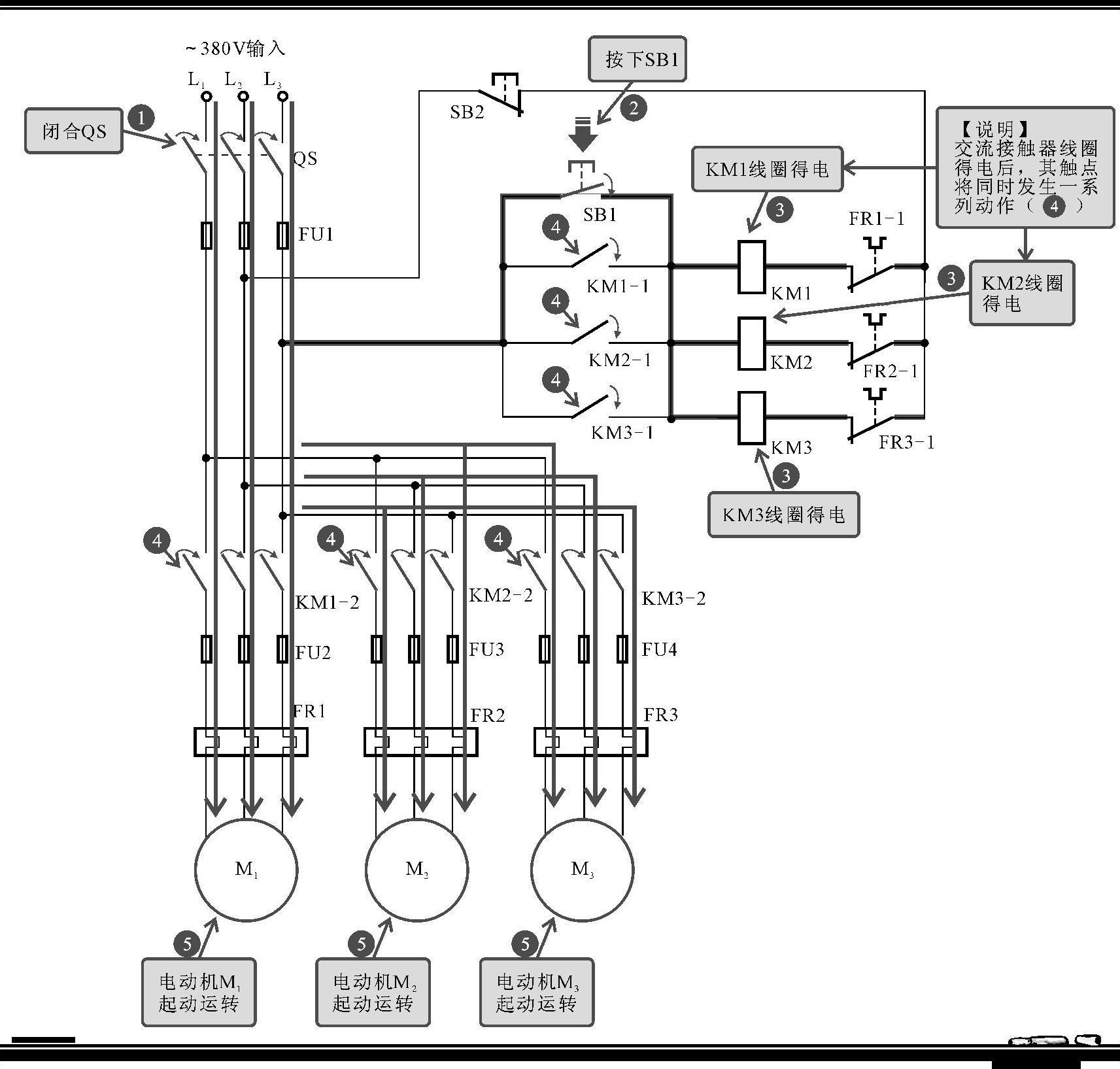

图7-28 谷物加工机电气控制电路起动的工作过程
【注意】
结合电路中各电气部件的功能特点，对该谷物加工机控制电路起动过程的具体识读分析如图7-29所示。

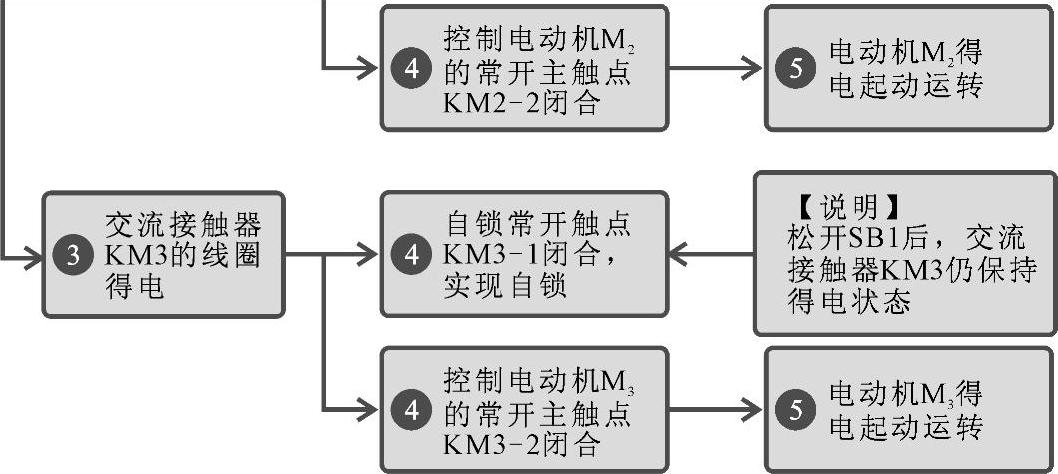

图7-29 谷物加工机电气控制电路起动过程的具体识读分析
图7-29 谷物加工机电气控制电路起动过程的具体识读分析（续）
【注意】
当工作完成后，按动停机按钮SB2，其停机过程与起动过程相似：
当按下停机键后，交流接触器KM1、KM2、KM3的线圈失电，3个交流接触器复位，交流接触器的自锁触点KM1-1、KM2-1、KM3-1断开，KM1-2、KM2-2、KM3-2断开，电动机的供电电路被切断，电动机M1、M2、M3停止工作。
【注意】
电源总开关处设有供电保护熔断器FU1、总电流如果过流则FU1进行熔断保护。在每个电动机的供电电路中分别设有熔断器FU2、FU3、FU4、如果某一电动机出现过载的情况时，FU2、FU3或FU4则进行熔断保护。
此外，在每个电动机的供电电路中设有过热保护继电器（FR1、FR2、FR3）。如果电动机出现过热的情况、过热继电器FR1、FR2或FR3进行断电保护，切断电动机的供电电源，同时切断交流接触器的供电电源。
