磨面机驱动控制电路是利用电气部件对电动机进行控制,进而由电动机带动磨面机械设备工作,实现磨面功能。该电路可以节约人力劳动和能源消耗,提高工作效率。掌握磨面机驱动控制电路的识读,对于设计、安装、改造和维修有所帮助。

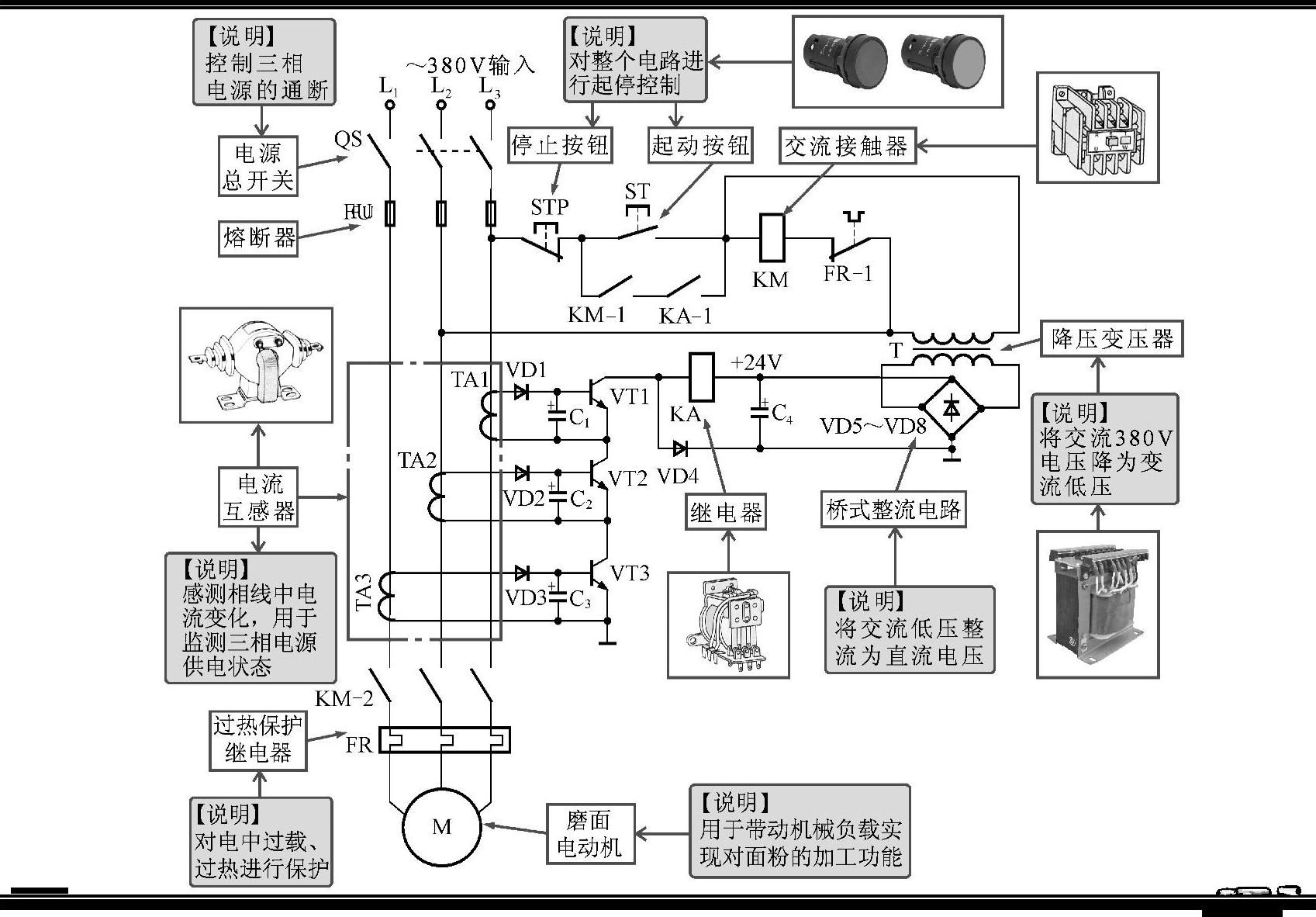

图7-22所示为典型磨面机驱动控制电路的基本结构。识读该类控制电路,首先要识别电路中主要部件的符号标识,根据符号标识了解电气部件的类型、功能和工作特点。

从图7-22可以看到,该电路主要是由供电及保护电路、缺相检测电路、控制电路和电动机负载电路等部分构成的。其中,供电及保护电路主要由电源总开关QS、降压变压器T、桥式整流电路(VD5~VD8)、熔断器FU和过热继电器FR等构成;缺相检测电路主要由三只电流互感器(TA1~TA3)、整流二极管(VD1~VD3)、滤波电容器(C1~C3)、三极管(VT1~VT3)等部分构成;控制电路主要由起动按钮ST、停机按钮STP、交流接触器KM、继电器KA等部分构成;电动机负载电路是由磨面电动机构成。

接着,根据电路中各主要部件的功能、工作特点和部件之间的连接关系,通过对电路信号流程的分析,完成对磨面机驱动控制电路的识读分析过程。

1.磨面机驱动控制电路起动过程的识读分析

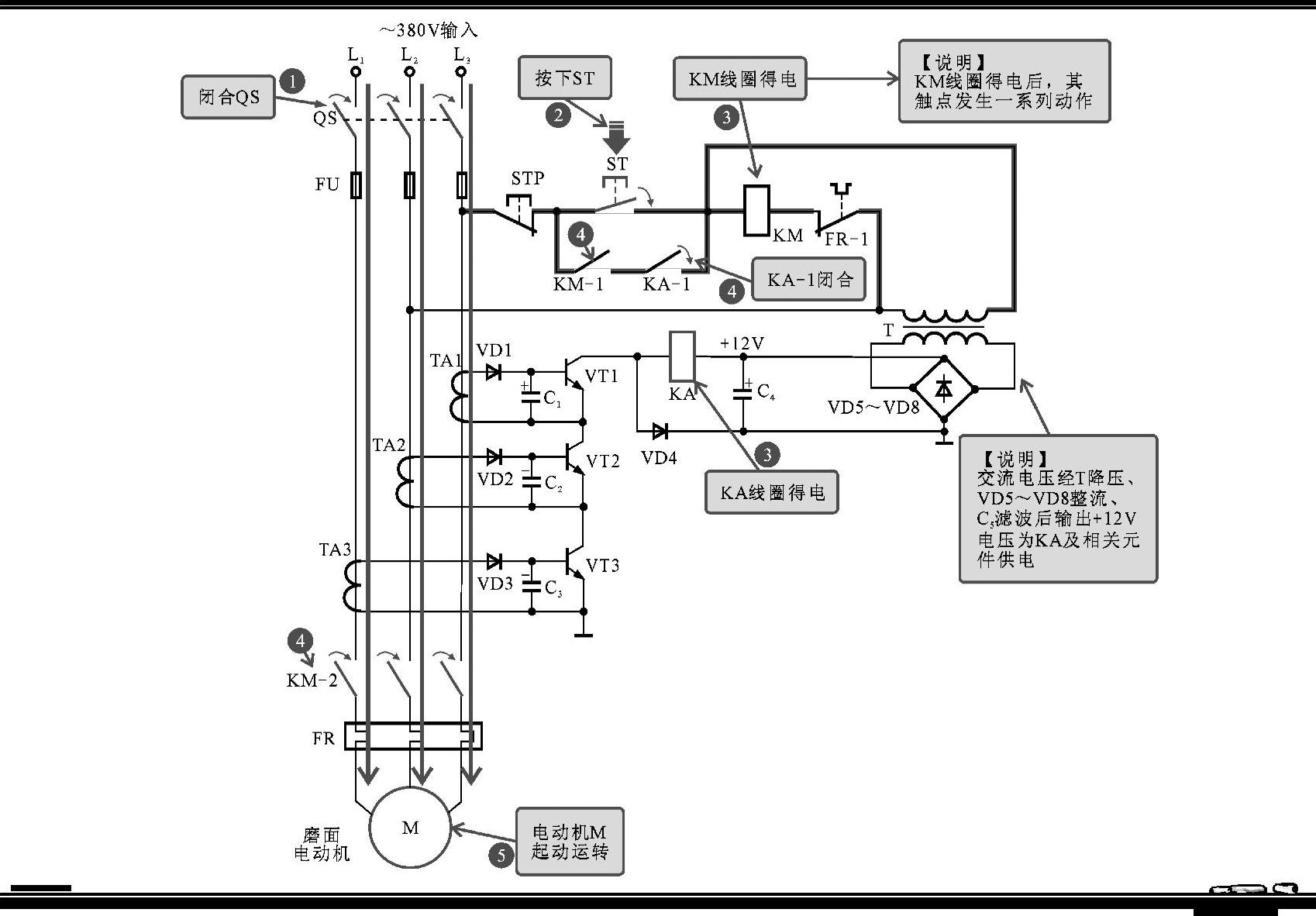

当需要磨面机驱动控制电路工作时,首先接通电源总开关QS,按下起动按钮ST后,对电路进行起动,具体起动控制过程如图7-23所示。


图7-22 典型磨面机驱动控制电路的基本结构


图7-23 磨面机驱动控制电路的起动控制过程

【注意】

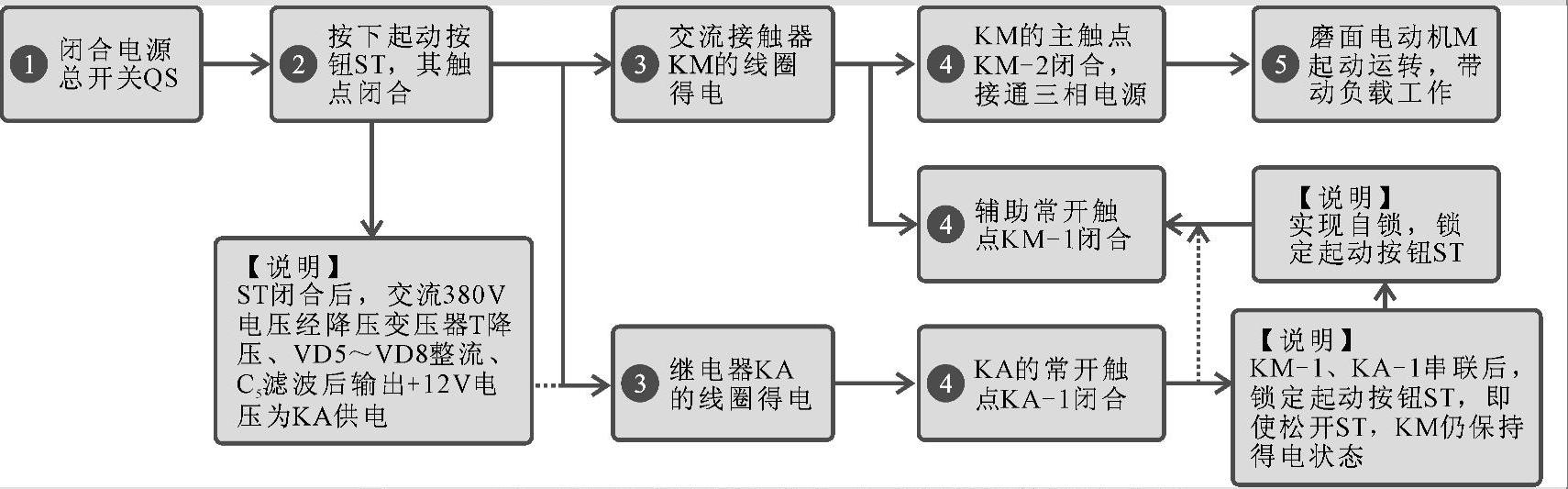

结合电路中各电气部件的功能特点,对该磨面机驱动控制电路起动过程的具体识读分析如图7-24所示。


图7-24 磨面机驱动控制电路起动过程的具体识读分析

【注意】

磨面机的电动机停机控制过程与起动控制过程相似。当需要结束工作时,按下停机键STP,整个控制电路失电;交流接触器KM线圈断电,KM-1、KM-2触点断开,磨面电动机停止工作。

2.磨面机驱动控制电路缺相保护电路的识读分析

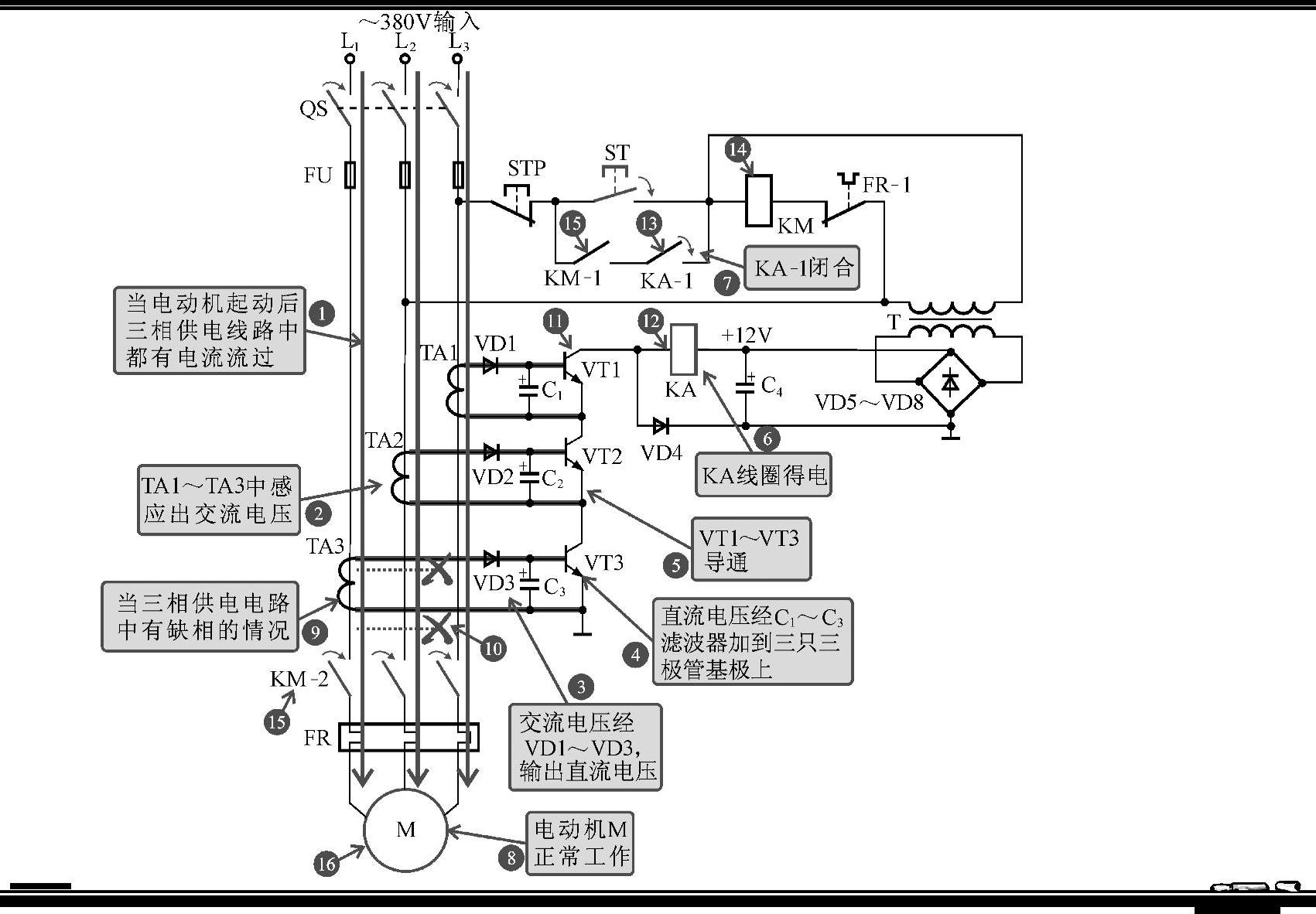

当磨面机驱动控制电路出现缺相故障时,电路中的缺相检测电路工作,实现缺相保护功能,如图7-25所示。


图7-25 磨面机驱动控制电路中的缺相保护电路

【注意】

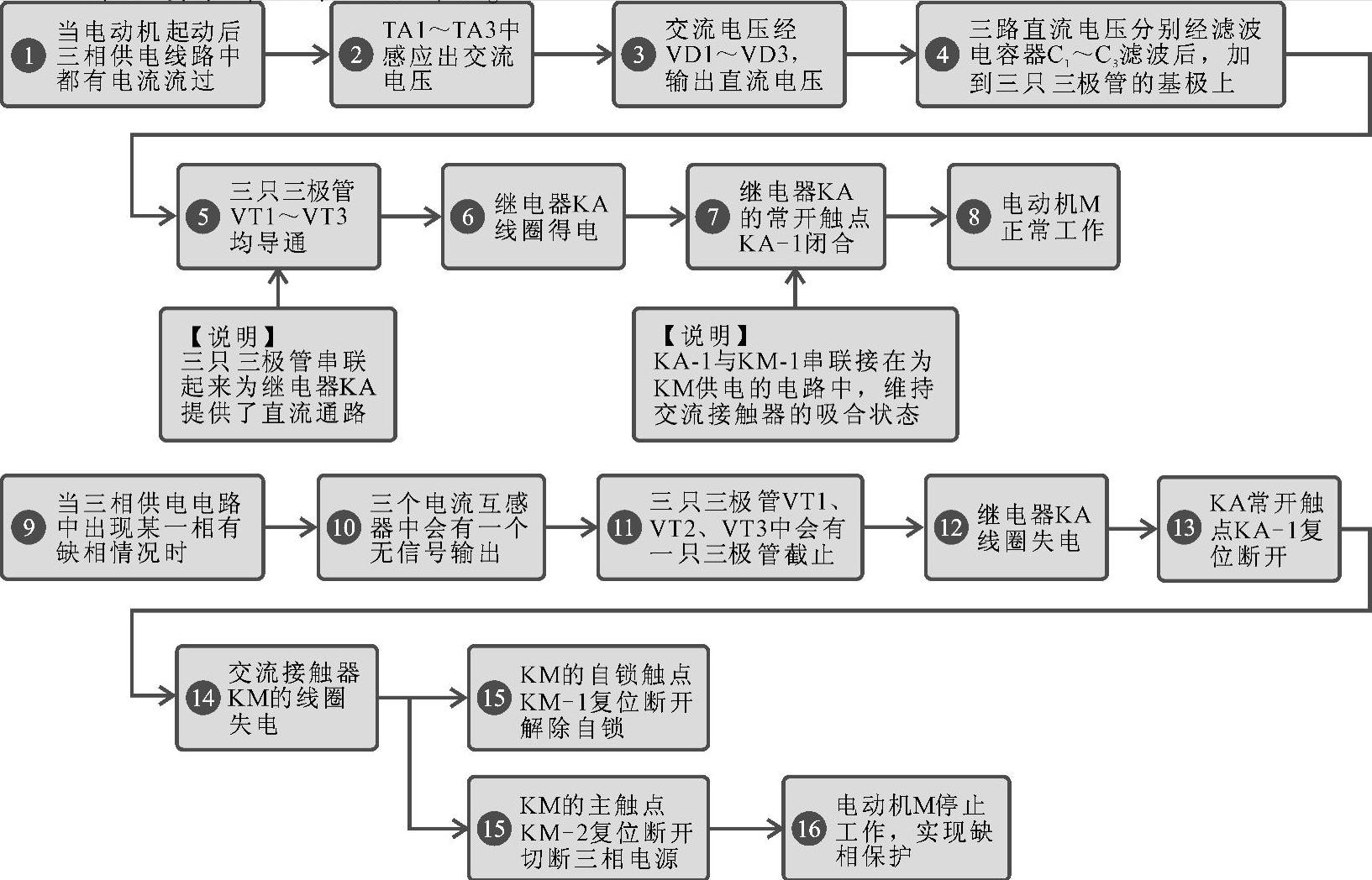

结合电路中各电气部件的功能特点,对该磨面机驱动控制电路缺相保护过程的具体识读分析如图7-26所示。


图7-26 磨面机驱动控制电路缺相保护过程的具体识读分析

【注意】

在夏季连接工作时间过长,机器温升过高、过热继电器FR会自动断开,便切断了电动机的供电电源,同时也切断了KM的供电,磨面机进入断电保护状态。这种情况在冷却后仍能正常工作。
