秸秆切碎机驱动控制电路是指利用两个电动机带动机器上的机械设备动作,完成送料和切碎工作的一类农机控制电路,该电路可有效节省人力劳动,提高工作效率。
图7-17所示为典型秸秆切碎机驱动控制电路的基本结构。识读该类控制电路,首先要识别电路中主要部件的符号标识,根据符号标识了解电气部件的类型、功能和工作特点。
图7-17 典型秸秆切碎机驱动控制电路的基本结构
从图7-17可以看到,该电路可以分为供电及保护电路、控制电路和电动机负载电路三大部分。其中,供电及保护电路主要由电源总开关QS、熔断器(FU1、FU3)和过热继电器FR等构成;控制电路是由停止按钮SB2、起动按钮SB1、时间继电器(KT1、KT2)、中间继电器(KA)、交流接触器(KM1、KM2)等构成;电动机负载电路是由切料电动机和送料电动机等构成。
接着,根据电路中各主要部件的功能、工作特点和部件之间的连接关系,通过对电路信号流程的分析,完成对秸秆切碎机驱动控制电路的识读分析过程。
1.秸秆切碎机驱动控制电路起动过程的识图分析
当需要秸秆切碎机驱动控制电路工作时,首先接通电源总开关QS,按下起动按钮SB1后,对电路进行起动,具体起动控制过程如图7-18所示。

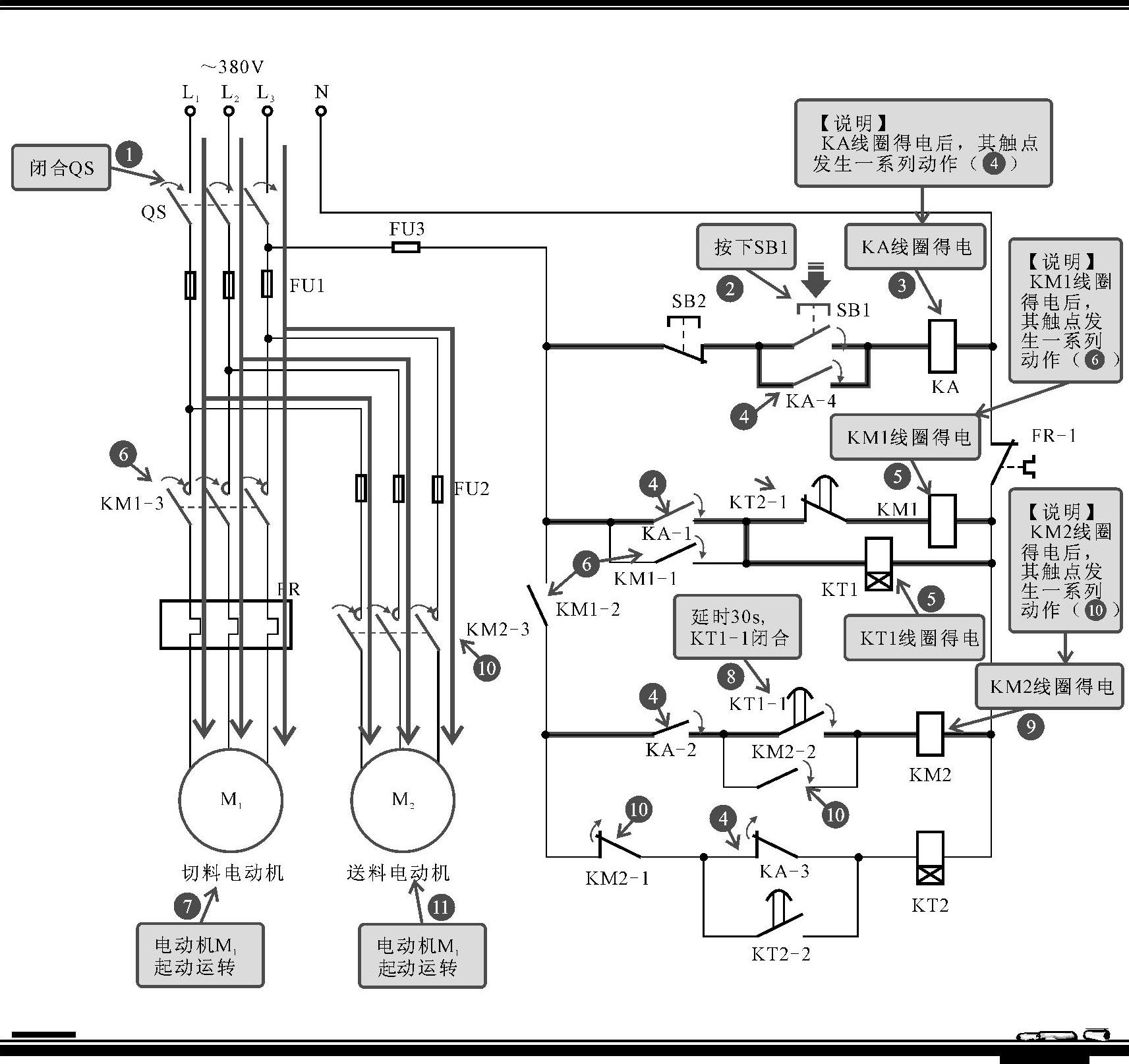

图7-18 秸秆切碎机驱动控制电路的起动控制过程
【注意】
结合电路中各电器部件的功能特点,对该秸秆切碎机驱动控制电路的起动过程的具体识读分析如图7-19所示。
图7-19 秸秆切碎机驱动控制电路起动过程的具体识读分析
2.秸秆切碎机驱动控制电路停机过程的识读分析
当需要秸秆切碎机驱动控制电路结束工作时,按下停机按钮SB2,控制电路停止工作,具体停机控制过程如图7-20所示。

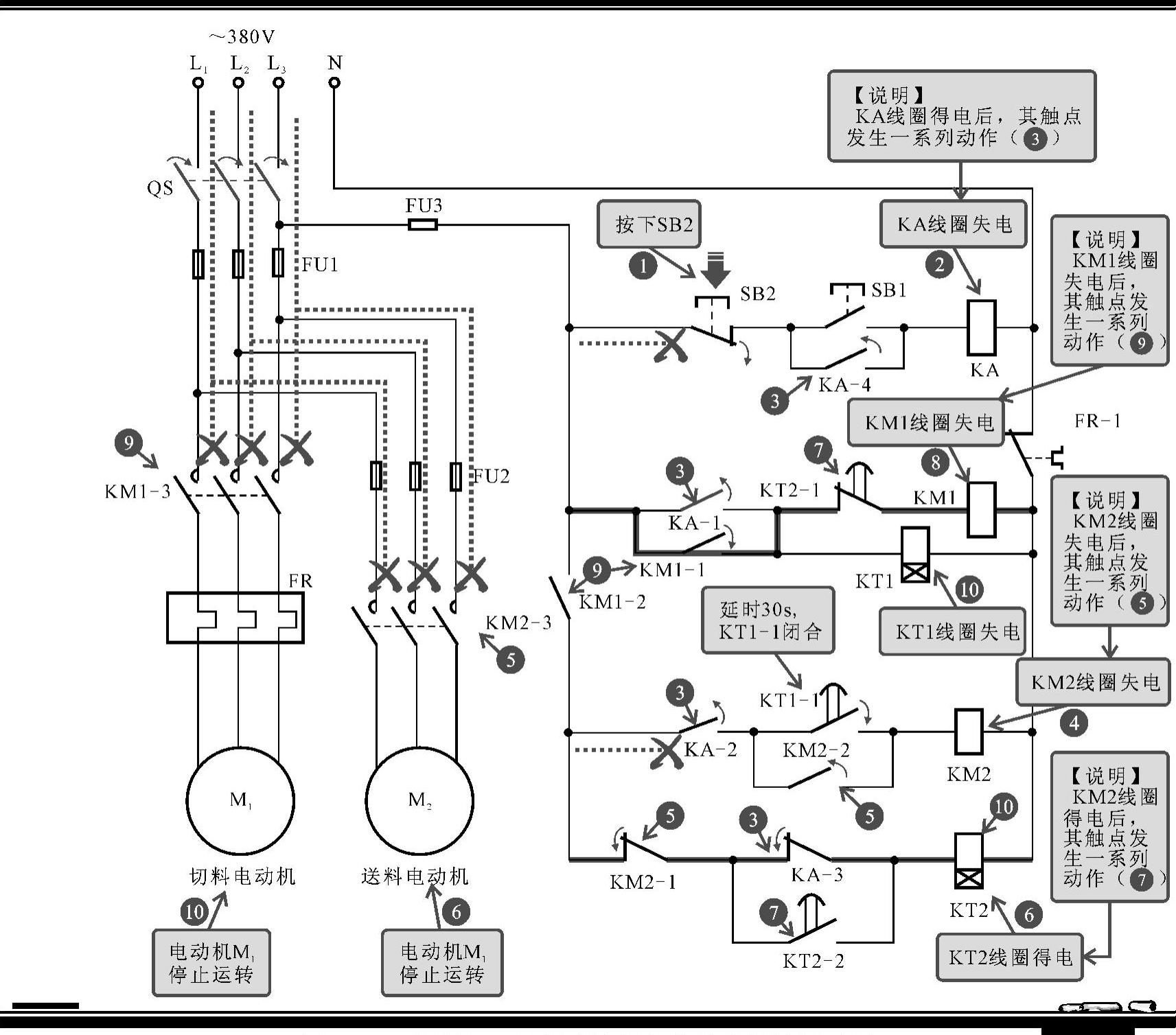

图7-20 秸秆切碎机驱动控制电路的停机控制过程
【注意】
结合电路中各电气部件的功能特点,对该秸秆切碎机驱动控制电路的停机过程的具体识读分析如图7-21所示。

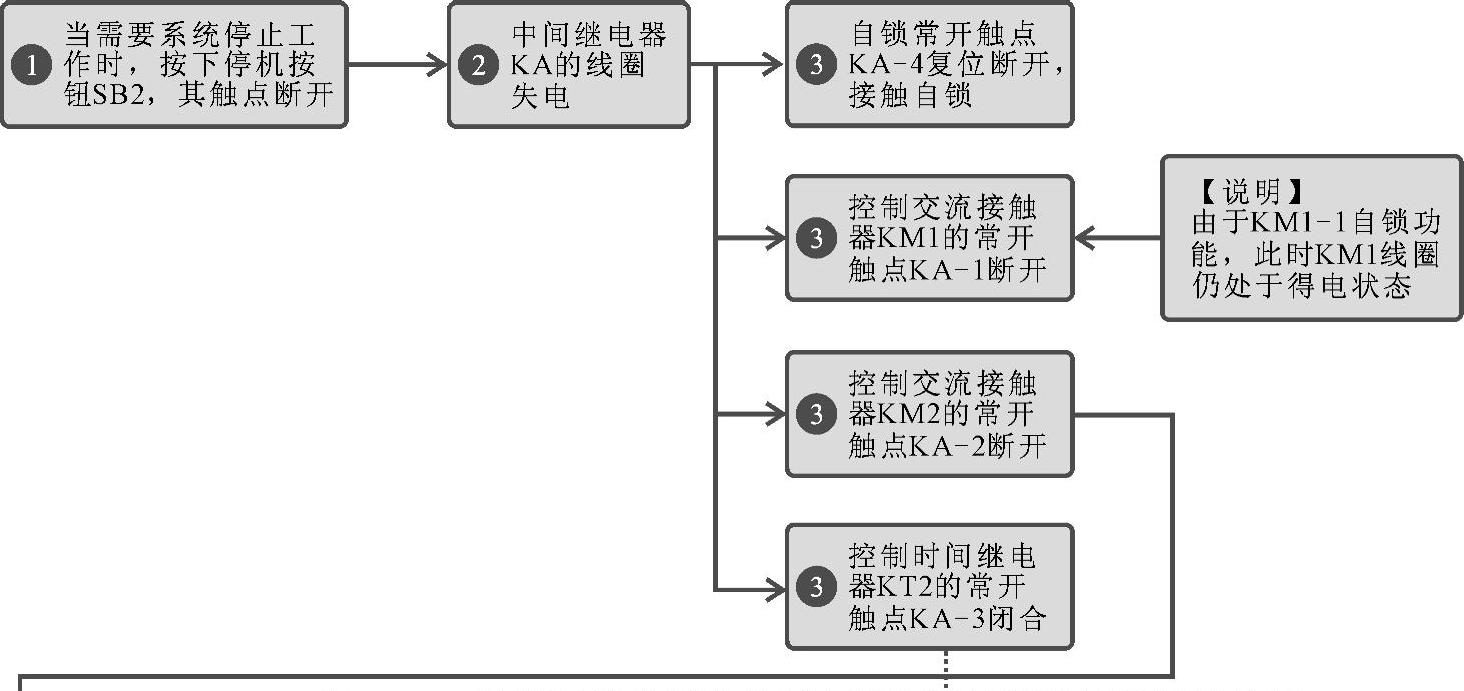

图7-21 秸秆切碎机驱动控制电路停机过程的具体识读分析

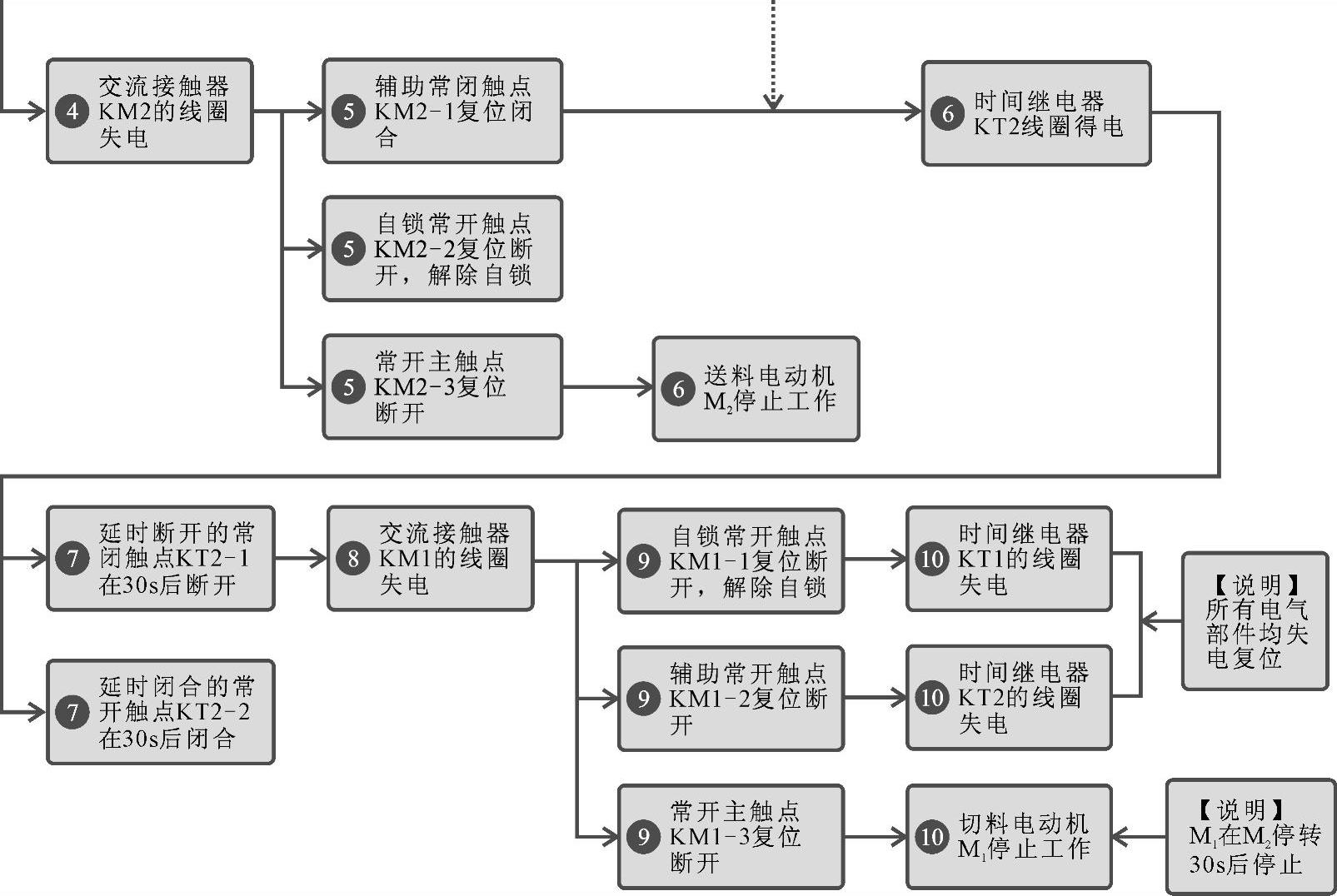

图7-21 秸秆切碎机驱动控制电路停机过程的具体识读分析(续)
【注意】
在秸秆切碎机电动机控制电路工作过程中,若电路出现过载、电动机堵转导致过电流、温度过高时,过热保护继电路FR主电路中热元件发热,其常闭触点FR-1自动断开,使电路断电,电动机停转,进入保护状态。
