【摘要】：识读农机控制电路的过程，实际上可以理解为了解电路中各功能部件连接关系的过程，因此，当我们完成一个农机控制电路的识读后，应能够根据识读过程，还原出对应电路的连接关系。图7-9所示为典型农村排灌站远程控制电路图。图7-10所示为还原后的农机控制电路实物连接关系图。农机控制电路的起动过程合上电源总开关QS，接通三相电源。

识读农机控制电路的过程，实际上可以理解为了解电路中各功能部件连接关系的过程，因此，当我们完成一个农机控制电路的识读后，应能够根据识读过程，还原出对应电路的连接关系。下面，我们以典型的农机控制电路为例，在练习识图过程中，还原电路部件的实际连接关系。

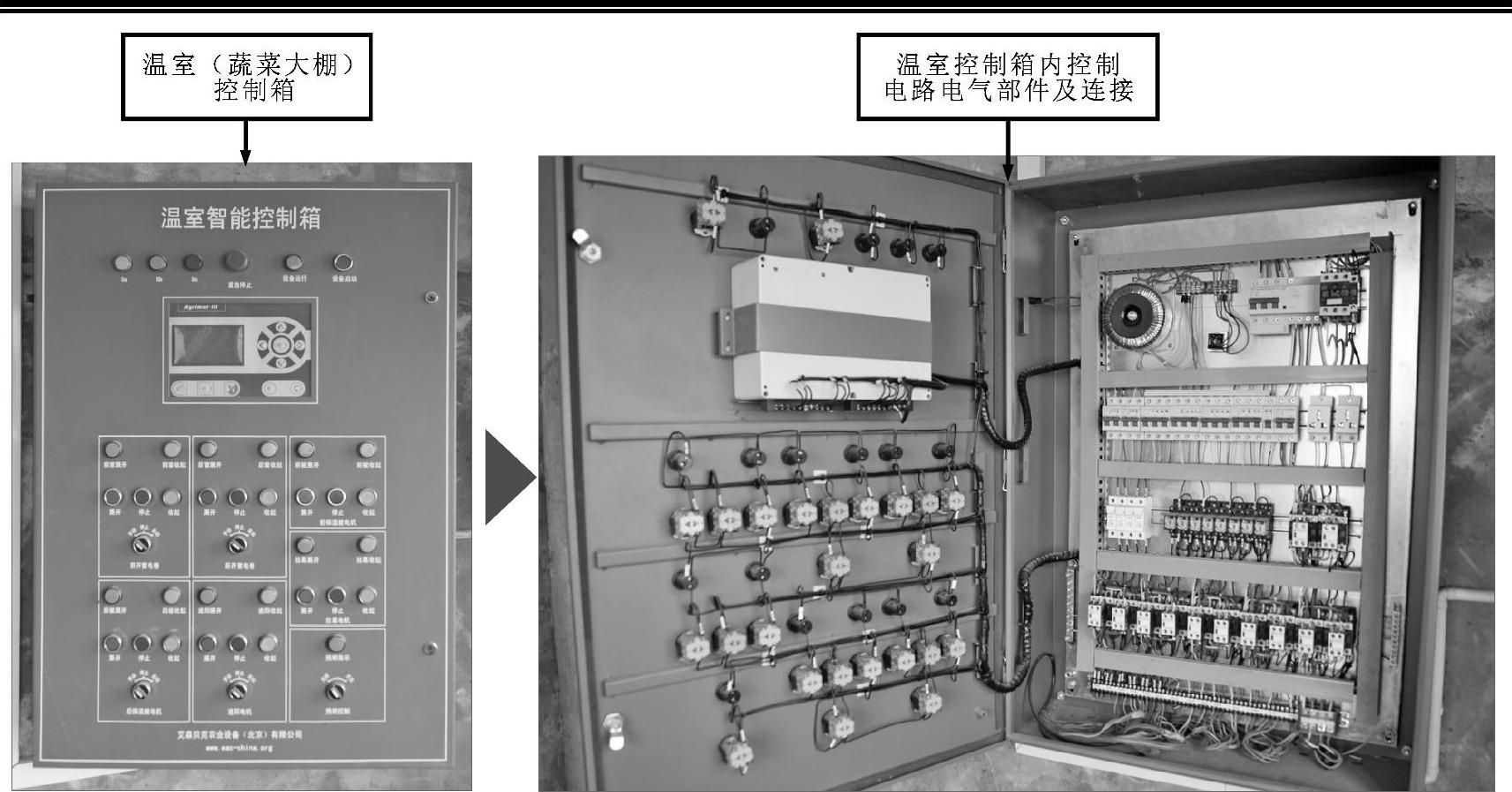

图7-8 常见农机控制电路的应用（温室温度及灌溉控制系统）

图7-8 常见农机控制电路的应用（温室温度及灌溉控制系统）（续）

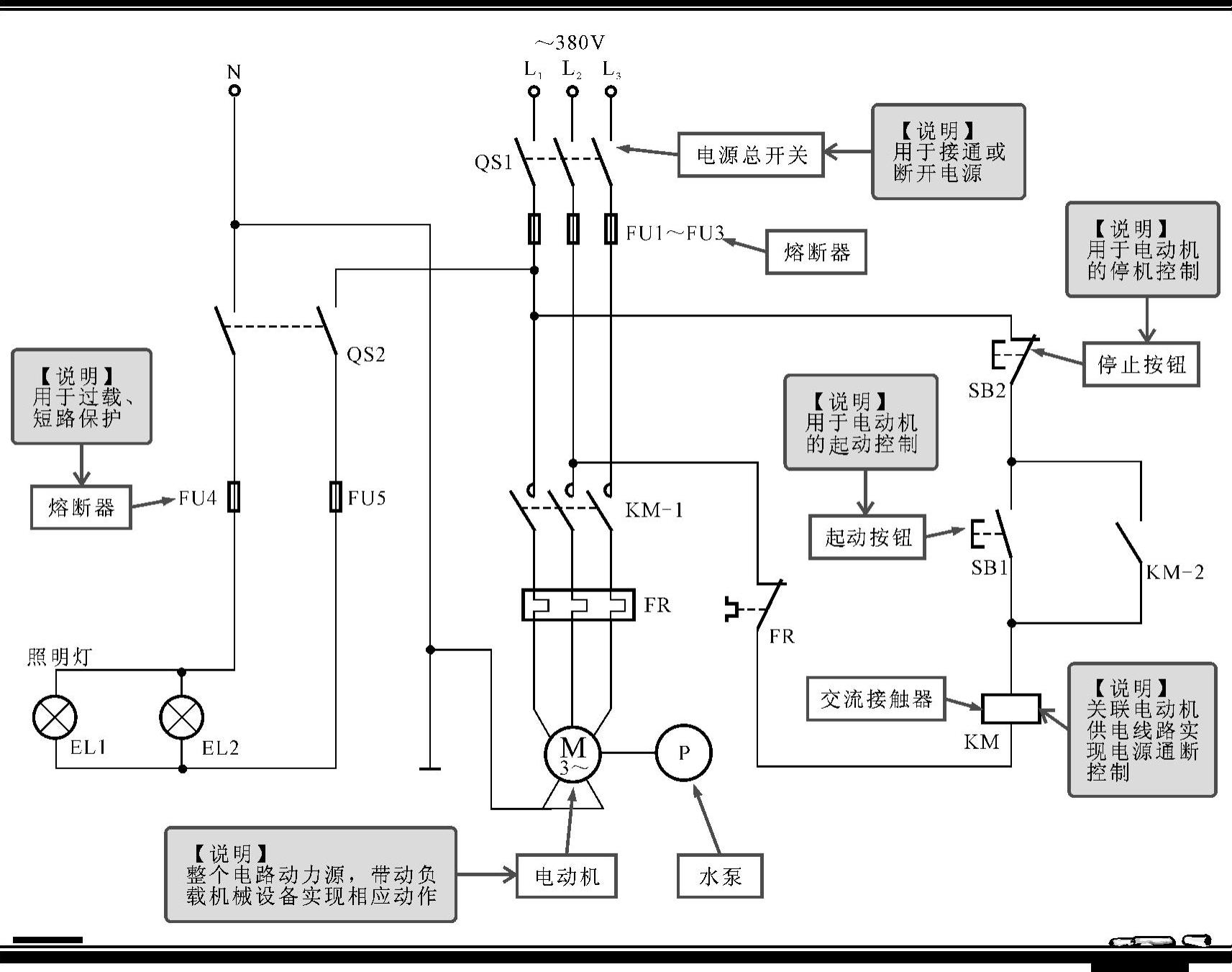

图7-9 典型农村排灌站远程控制电路图

1.还原农机控制电路的连接关系

通过对电路中主要电气部件的识别，了解电路结构、连接关系以及各部件的功能特点是识读农机控制电路的第一步。图7-9所示为典型农村排灌站远程控制电路图。可以看到，该电路中，供电及保护电路主要是由电源总开关QS1、熔断器（FU1～FU4）、过热保护继电器FR构成；控制电路主要由起动按钮SB1、停止按钮SB2和交流接触器KM构成；负载部分由电动机和排水泵构成；另外，EL1和EL2、电源开关QS2等构成了电路的照明系统用来进行工作时的照明。

从图7-9可以看到，农机控制电路连接关系相对比较简单，为了让大家对农机控制电路的结构关系和工作特点有更形象的了解，我们可以根据农机控制电路的结构组成，还原其连接关系。图7-10所示为还原后的农机控制电路实物连接关系图。

2.农机控制电路的识读分析

搞清了农机控制电路的连接关系，便可以结合电路中主要电气部件的功能特点来完成对农机控制电路的识读分析。

（1）农机控制电路的起动过程

合上电源总开关QS，接通三相电源。按下起动按钮SB1后，交流接触器KM线圈得电，带动其常开辅助触点KM-2闭合实现自锁；同时，常开主触点KM-1闭合，电动机接通三相电源，起动运转，电动机带动水泵开始工作。

（2）农机控制电路的停机过程

需要停机时，按下停止按钮SB2，交流接触器KM线圈失电，常开辅助触点KM-2复位断开，解除自锁；同时，常开主触点KM-1复位闭合，切断电动机供电电源，停止运转。

（3）农机控制电路的照明控制过程

在需要照明时，合上电源开关QS2，照明灯EL1、EL2接通电源点亮。
