农机控制电路是一种对农用机械等相关设备实现控制的电路。该类电路一般是由电子元件、控制器件和功能器件构成的单元电路或模块设备，主要功能就是控制农用机械设备完成相应工作，进而可以节约人力劳动，提高工作效率。

在学习识读农机控制电路之前，首先要了解农机控制电路的结构特征，明确该类控制电路的识图特点，找准识图的入手点和关键环节。

1.农机控制电路的特征

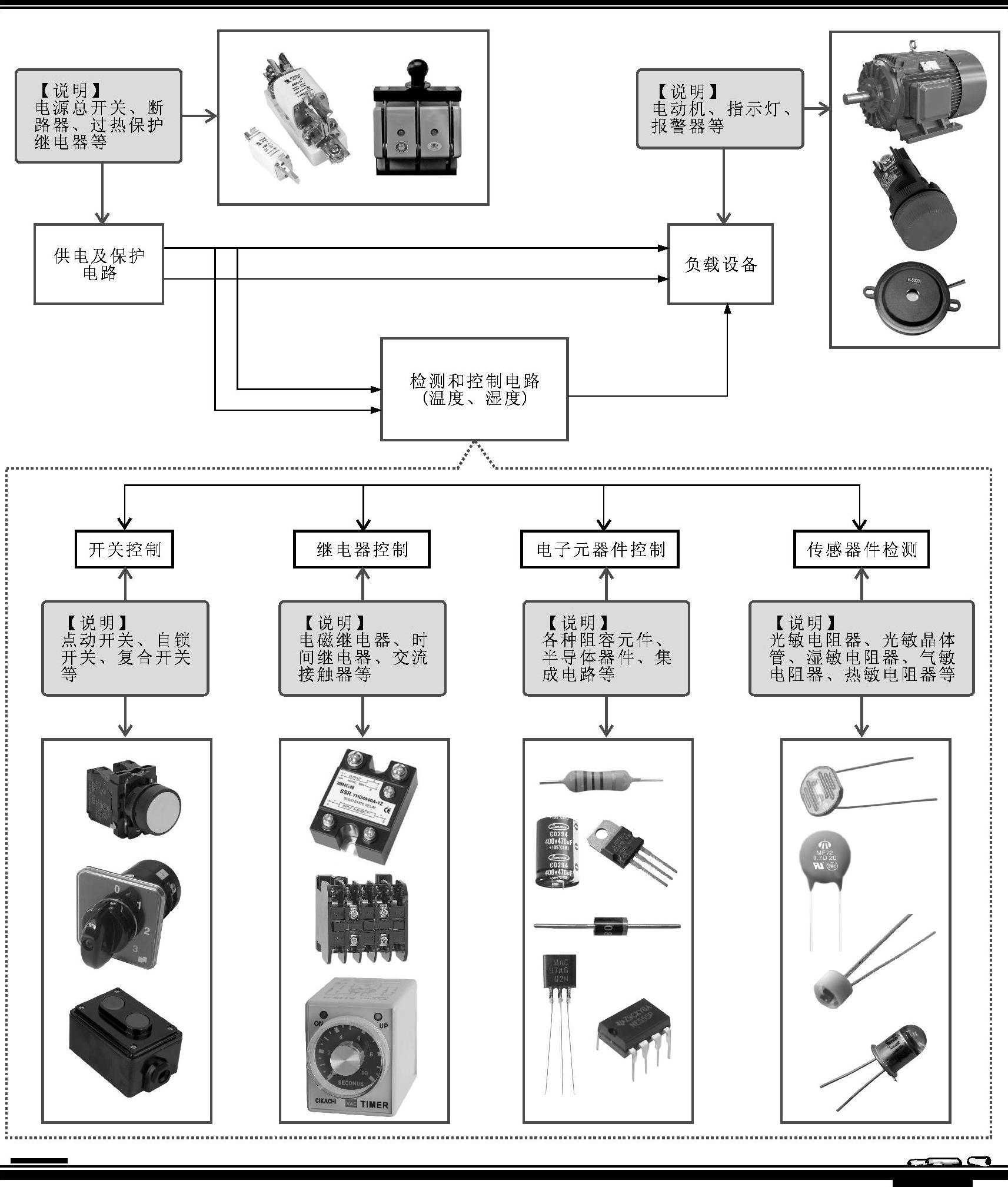

农机控制电路与一般电动机控制电路、机电设备控制电路类似，主要是由供电及保护电路、检测和控制电路、负载等部分构成的，如图7-1所示，检测和控制电路的不同结构决定了该农机控制电路的控制方式。

电路中，供电及保护电路为整个电路进行供电并具备一定的电路保护功能，检测和控制电路根据所设定的或检测的参数（温度、湿度、时间等）信息控制负载设备（电动机）的工作状态，从而实现电路功能。

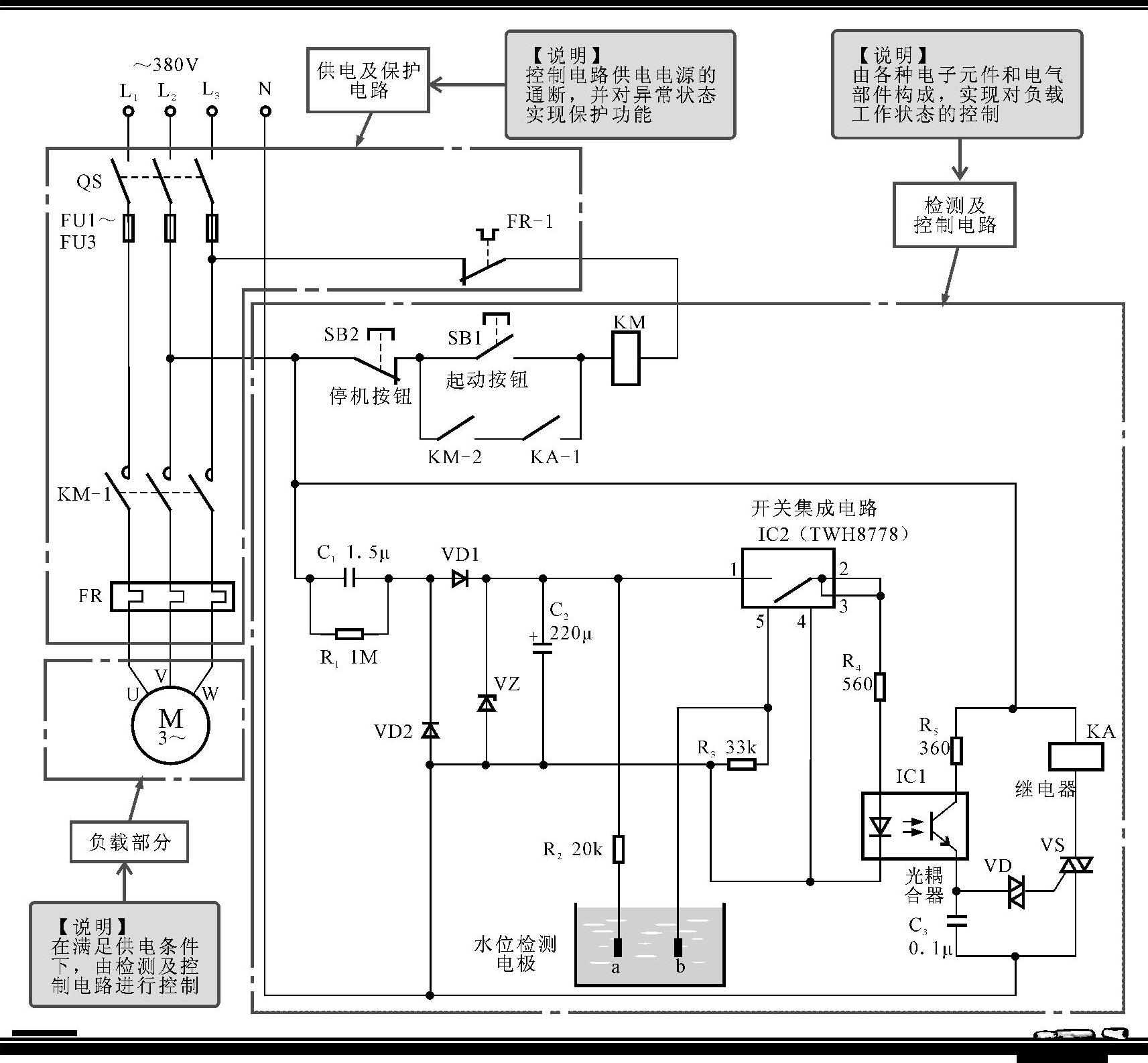

图7-2所示为一种典型的农机控制电路（农田排灌控制电路）。

（1）供电及保护电路

农机控制电路的供电及保护部件是指电源总开关、熔断器和过热保护继电器，该部分主要用来控制农机设备供电电源的通断，还可在电路出现过载、过热、短路等情况时切断供电，对电路进行保护。

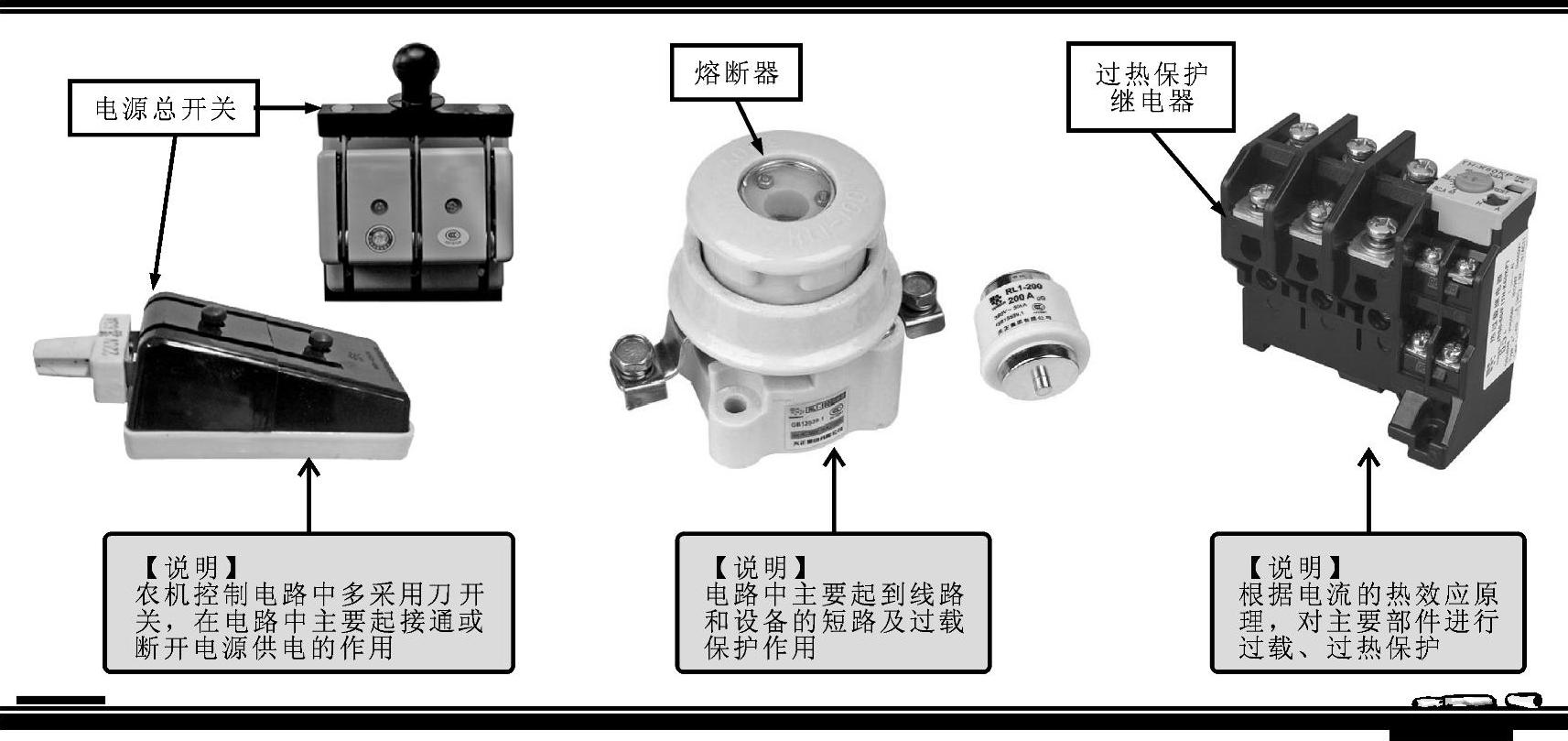

图7-3所示为农机控制电路中常用供电及保护部件的实物外形。

图7-1 农机控制电路的特征

（2）检测和控制电路

检测和控制电路部分是农机控制电路中有明显特点的电路，该电路部分除了基本的开关控制、继电器控制外，很多时候还采用了传感器件实现检测或控制，如通过不同传感器件检测湿度、温度、时间等参数的变化，作为控制负载动作的主要条件。

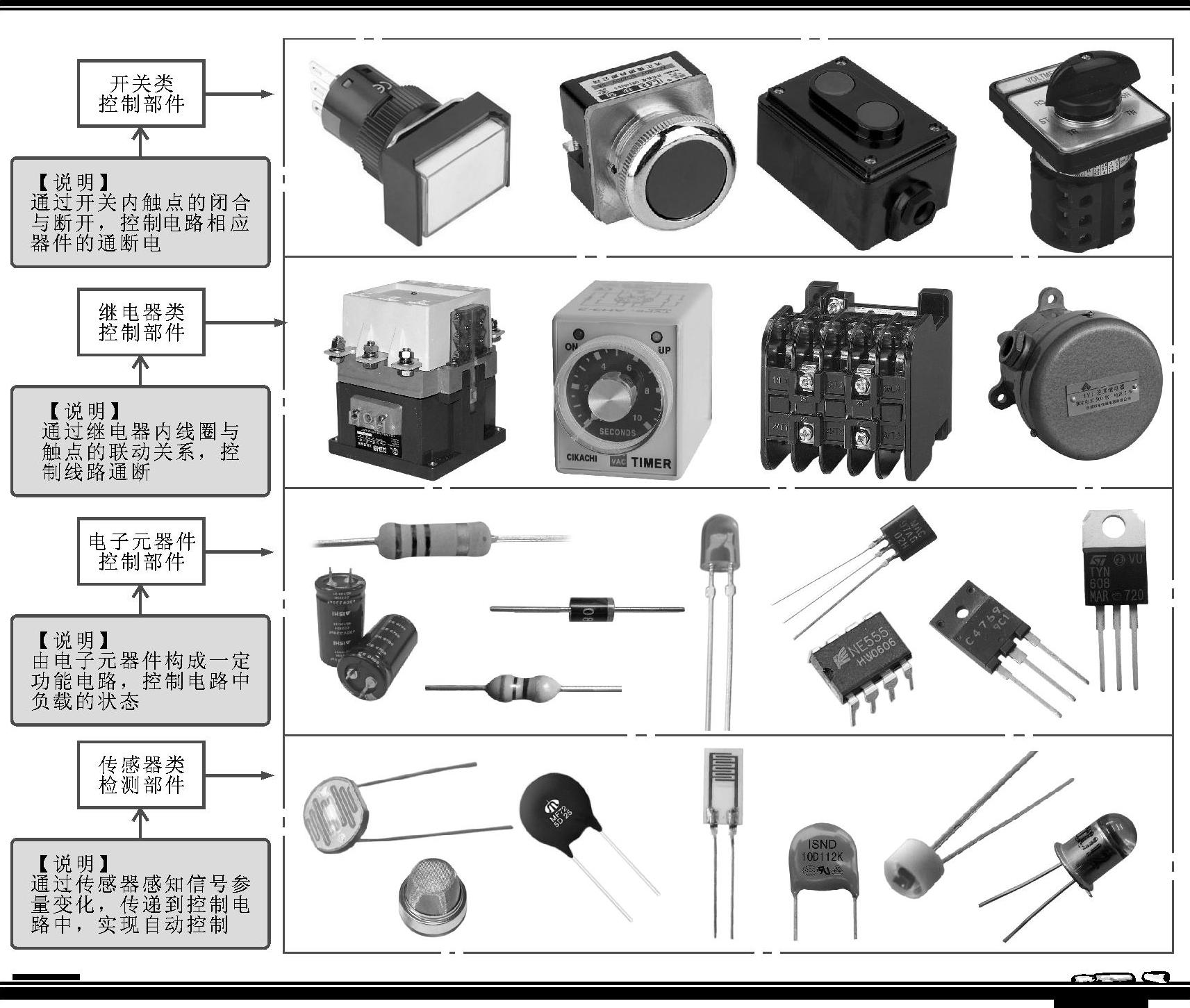

图7-4所示为农机控制电路的检测和控制电路中常用的检测和控制部件。

①开关类控制部件等在电路中使用“SA、SB、S”等符号标识，向控制电路送入起动、停机等指令，从而控制电路的起停状态等。

图7-2 典型的农机控制电路（农田排灌控制电路）

图7-3 农机控制电路中常用供电及保护部件的实物外形

其中，常见的开关部件根据结构和功能不同，主要有点动开关（按下开关后触点动作，松开后触点复位）、自锁开关（按下开关后触点动作，松开后触点仍保护动作状态）、复合开关（具有常开和常闭两类触点，按下后常开触点闭合，常闭触点断开，松开后各触点复位）等。

②继电器类控制部件是根据信号（电压、电流、时间等）来接通或切断电路和控制元件。继电器在电工电子行业应用较为广泛，在许多机械控制及电子电路中都采用这种器件。

③电子元器件控制大多是由多种电子元器件构成具有一定功能的电路单元，由该功能电路实现对负载对象的控制功能。

④传感器类检测部件的应用是农机控制电路的一大特点，这些部件都属于信号参量的自动检测元件，常见的主要有光敏电阻器/光敏二极管/光敏三极管（检测光信号）、湿敏电阻器（检测湿敏信号）、热敏电阻器（检测温度信号）、气敏电阻器（检测气体信号）等，这类元件可以将感知的各种参数信号转换为电信号，送到电路中，实现对电路系统的自动检测和控制。

图7-4 农机控制电路的检测和控制电路中常用的检测和控制部件

例如，图7-5所示为湿敏电阻器的功能示意图，它就是利用感知到不同湿度信号时，反应出不同的电阻值变化，该变化与相应电路关联便体现为电参量的变化，由此控制电路实现相应功能。

在常见的农机控制电路中，土壤湿度检测电路就是利用上述原理实现自动控制的。

图7-5 湿敏电阻器的功能示意图

（3）负载

农机控制电路中的负载多为电动机、报警器、指示灯等。当农业电气控制电路需要控制的设备不同时其负载也有所不同。控制电动机负载可以进行灌溉、加工等工作；报警器负载作为警报使用，对养殖户或种植户进行需要的提醒；指示灯作为负载的作用是提示和警示。

图7-6所示为农机控制电路中常见的负载设备。

图7-6 农机控制电路中常见的负载设备

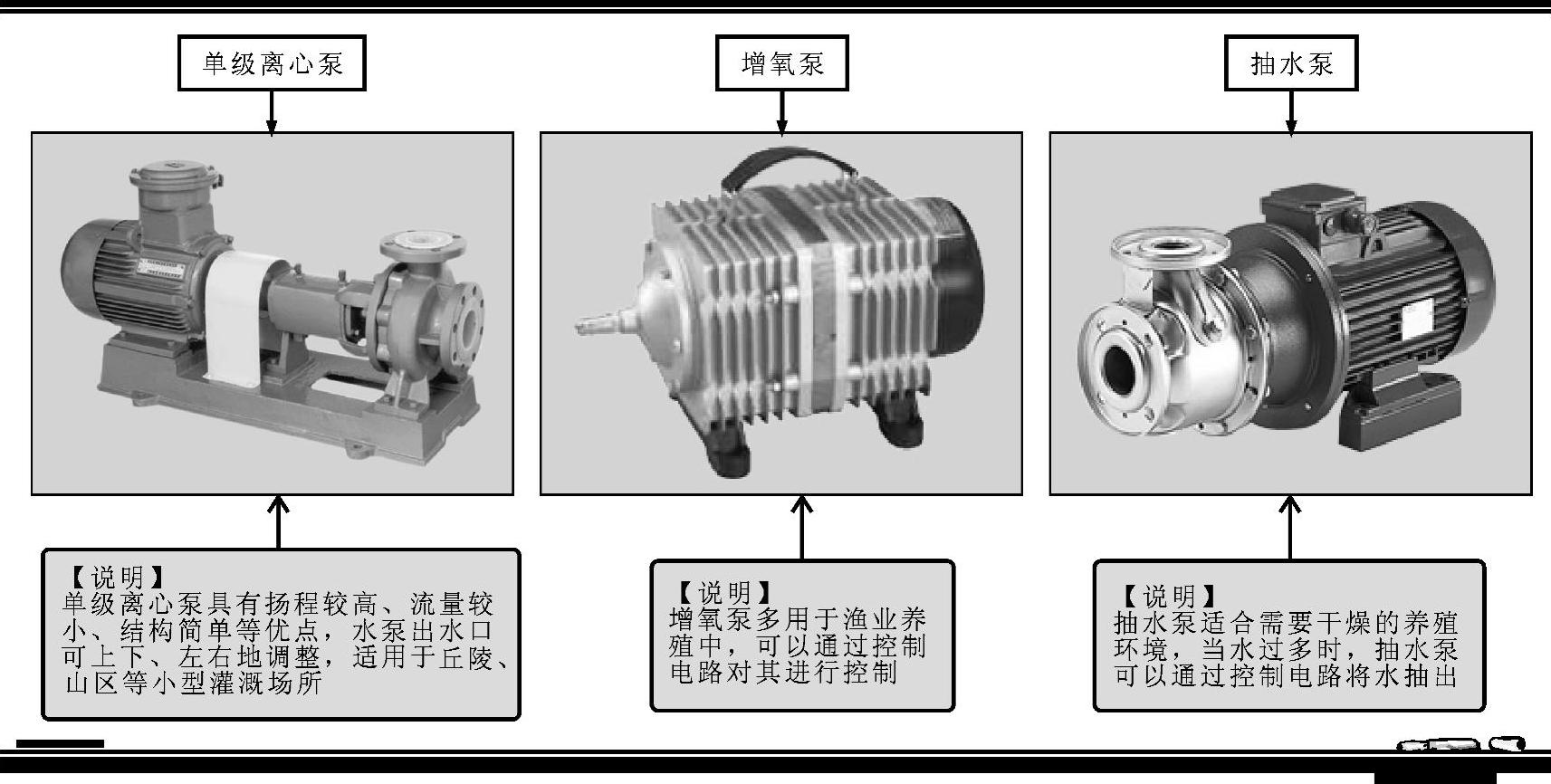

另外，多数农机控制电路都是通过控制电动机的工作，再由电动机带动农用机械设备中机械部件运作，从而实现不同控制方式的。其中，在农机控制电路中，以泵组件做负载最为常见，如图7-7所示。

2.农机控制电路的典型应用

在农业生活、生产过程中，农机控制电路发挥着重要的作用。图7-8所示为常见农机控制电路的应用。

农机控制电路的应用十分广泛。例如，在温室种植中，可利用相应的农机控制电路对温室的温度、灌溉等功能进行自动控制；在渔业养殖中，可以利用相应的农机控制电路根据养鱼池中氧气量的多少对养鱼池进行增氧，根据池塘水位高低自动实现进排水；畜牧生产中，可以利用相应的农机控制电路进行雏鸡自动孵化；农业种植业中，可以利用相应的农机控制电路实现自动化种植、收割、灌溉等控制；农业生产中，可以利用相应的农机控制电路实现原料、食品加工、处理等。

图7-7 农机电气控制电路中常见的泵组件
