【摘要】：CW6163B型车床适用于车削精密零件，如拉削油沟、键槽，加工内外圓柱面，圓锥面，旋转零件，米（公制）、英制、模数、径节螺纹等。该车床共配置了三台电动机，分别通过交流接触器进行控制。图6-47所示为CM6132型车床控制电路。图6-47 CM6132型车床控制电路图6-47 CM6132型车床控制电路图6-48 电动机M1工作的识读分析结合电路中各电气部件的功能特点，对电动机M1（主轴）的起动运转工作过程的具体识读分析如图6-49所示。
CW6163B型车床适用于车削精密零件，如拉削油沟、键槽，加工内外圓柱面，圓锥面，旋转零件，米（公制）、英制、模数、径节螺纹等。该车床共配置了三台电动机，分别通过交流接触器进行控制。
图6-47所示为CM6132型车床控制电路。识图该类电工电路，首先要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。
该电路主要由电源总开关QS、起动按钮SB3、SB4、SB6、SB7、停止按钮SB1、SB2、SB5、交流接触器KM1～KM3、三相交流电动机M1～M3等构成。
根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。
1.主轴电动机M1工作的识读分析
闭合电源总开关QS，按下起动按钮SB3，接通电动机M1供电回路，主轴电动机起动工作，图6-48所示为电动机M1工作的识读分析。

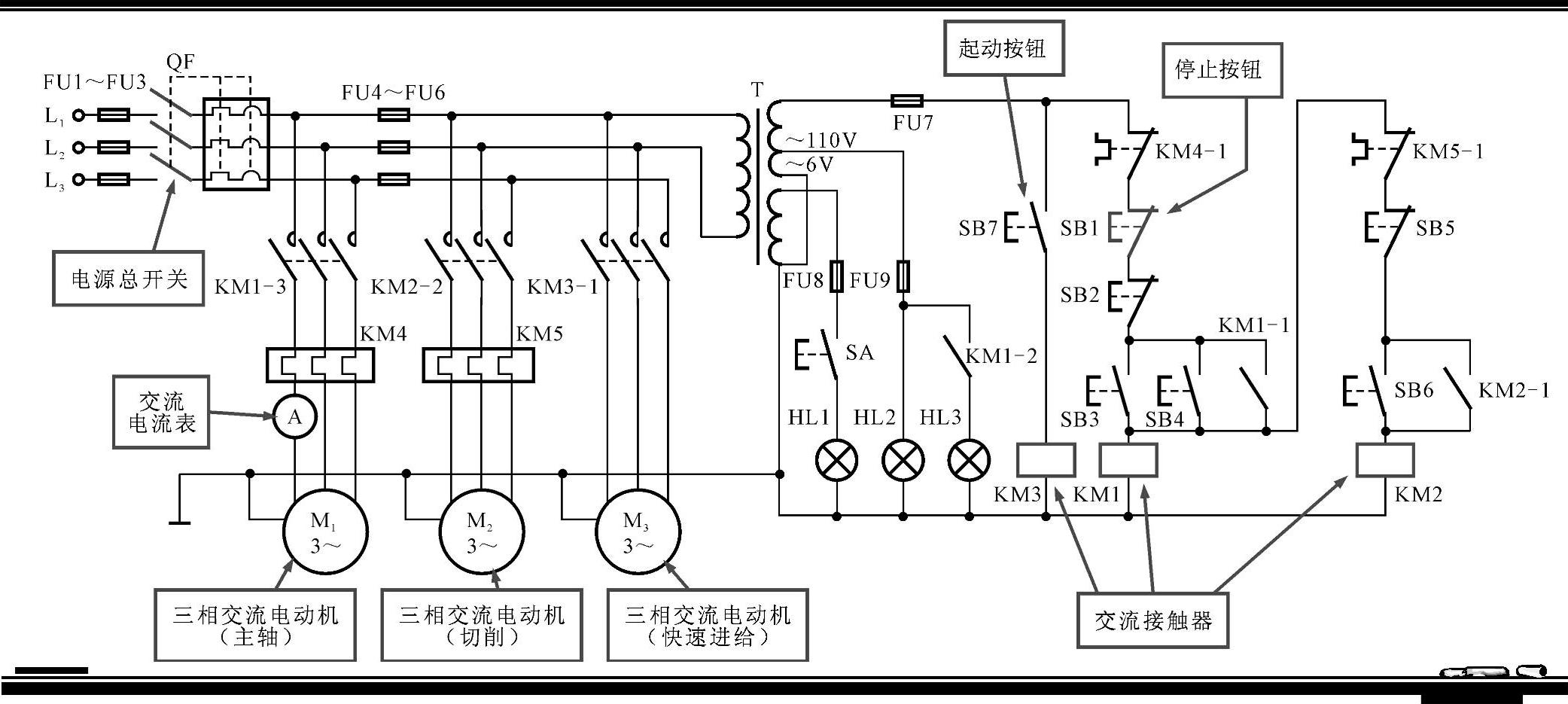

图6-47 CM6132型车床控制电路
图6-48 电动机M1工作的识读分析
【注意】

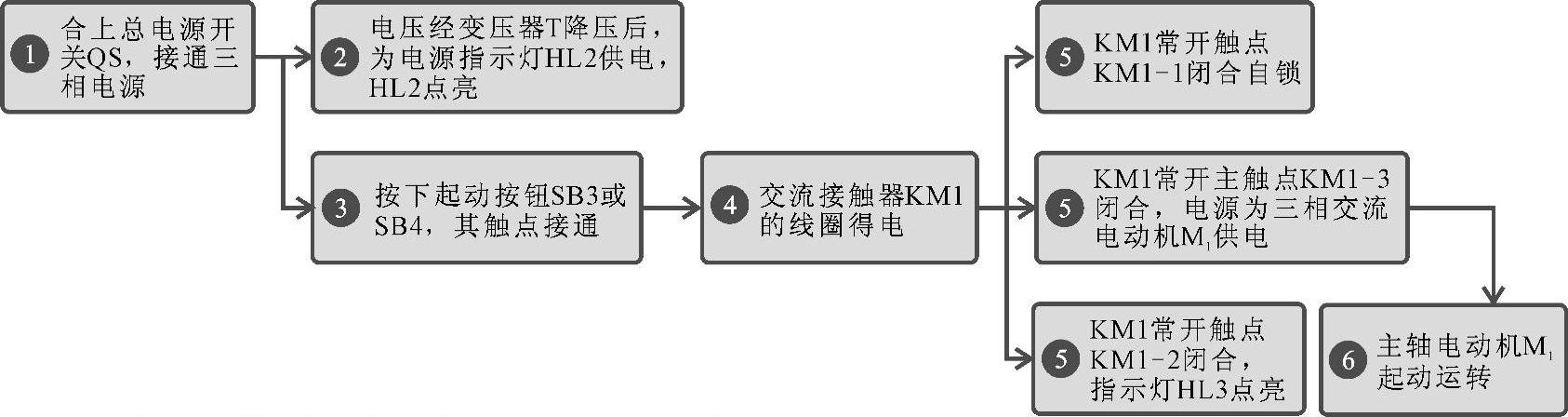

结合电路中各电气部件的功能特点，对电动机M1（主轴）的起动运转工作过程的具体识读分析如图6-49所示。
图6-49 电动机M1（主轴）起动运转工作过程的具体识读分析
【资料】
当需要主轴电动机M1停机时，按下停止按钮SB1或SB2，接触器KM1线圈失电，触点复位，电动机停止运转。
2.切削电动机M2工作的识读分析

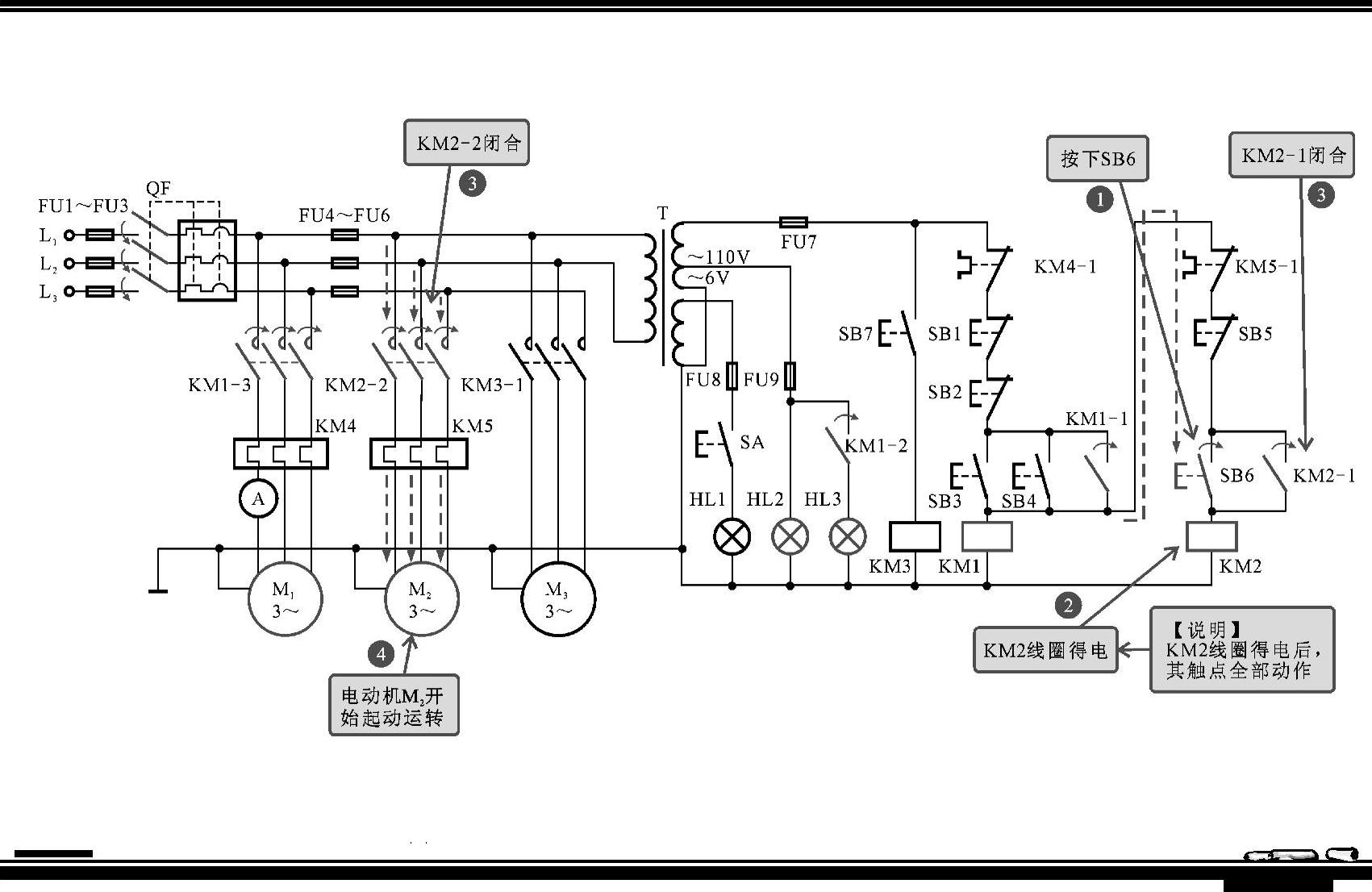

电动机M1工作过程中，按下起动按钮SB6，接通电动机M2供电回路，切削电动机起动工作，识读分析流程如图6-50所示。
图6-50 电动机M2起动工作识读分析流程
【注意】
结合电路中各电气部件的功能特点，对电动机M2（切削）的起动运转工作过程的具体识读分析如图6-51所示。
图6-51 电动机M2（切削）起动运转的具体识读分析
【资料】
当需要切削泵电动机M2停机时，按下停止按钮SB5，接触器KM2线圈失电，触点复位，电动机停止运转。
3.快速进给电动机M3工作的识读分析

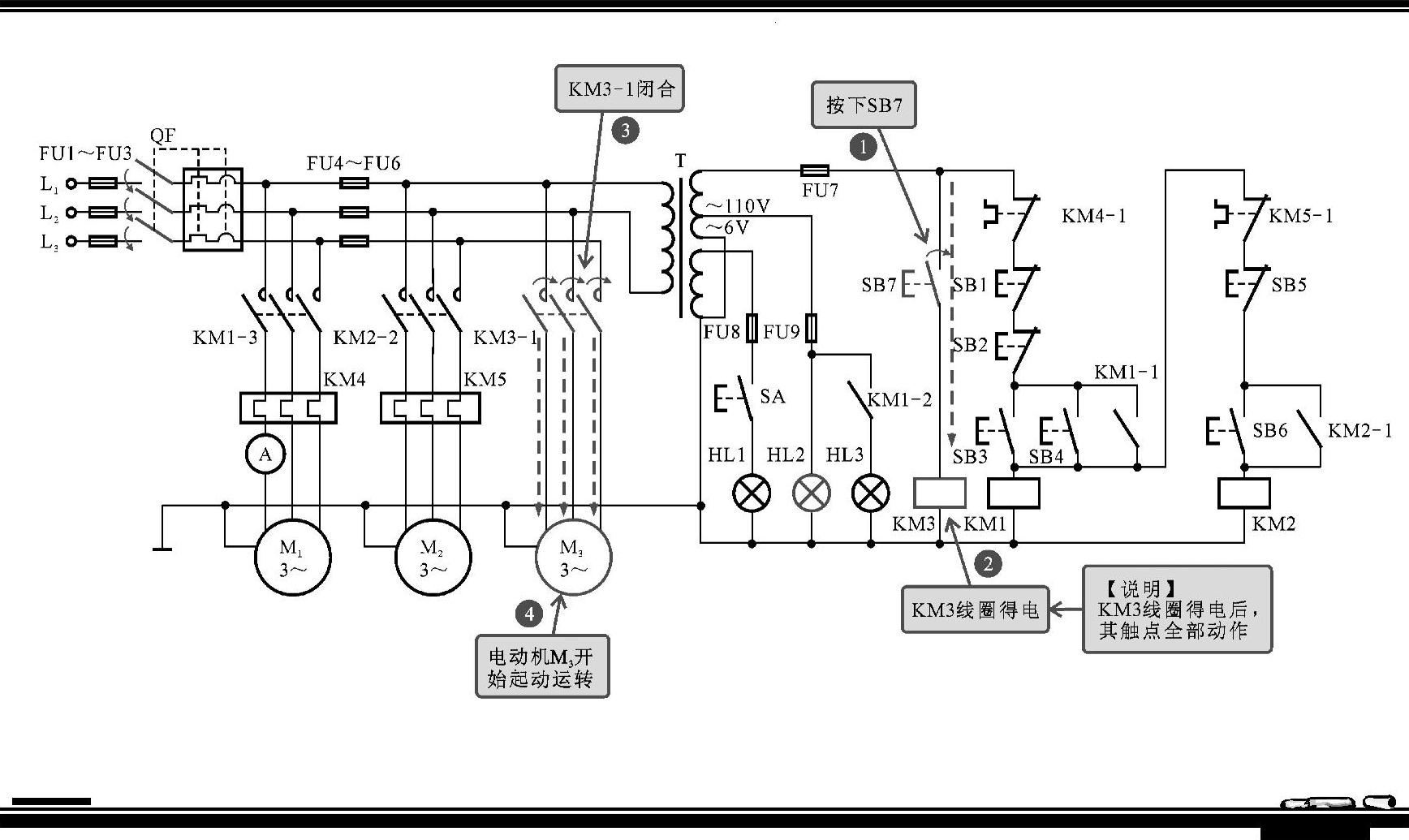

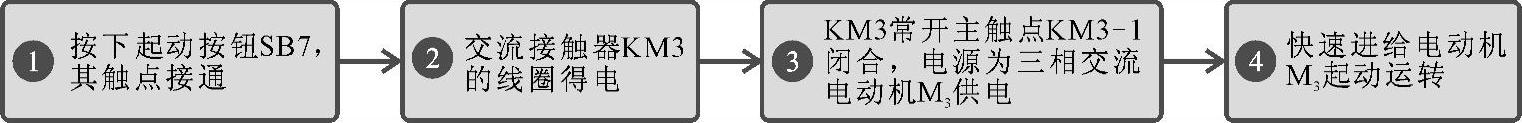

按下起动按钮SB7，接通电动机M3供电回路，快速进给电动机起动工作，松开起动按钮电动机便会停止，识读分析流程如图6-52所示。
图6-52 电动机M3工作的识读分析流程
【注意】
结合电路中各电气部件的功能特点，对电动机M3（快速进给）的起动运转工作过程的具体识读分析如图6-53所示。
图6-53 电动机M3（快速进给）起动运转的具体识读分析过程
【资料】
快速进给电动机M3是通过点动进行控制的，当需要快速进给电动机M3停机时，松开起动按钮SB7，接触器KM3线圈断电，触点复位，电动机停止运转。
