轻松识读Y7131型齿轮磨床控制电路的专项练习
【摘要】：Y7131型齿轮磨床中采用多个三相交流电动机，来实现不同的功能，其中电动机是由起动、停止按钮，交流接触器以及多速开关、旋转开关等进行控制的，三速电动机有三种转速，使用多速开关进行控制。图6-41所示为Y7131型齿轮磨床控制电路。图6-41 M7130型平面磨床控制电路该电路主要由电源总开关QS、起动按钮SB1、停止按钮SB2、交流接触器KM1、限位开关SQ，多速开关SSK、转换开关SA、三相交流电动机M1/M2/M3等构成。图6-43所示为电动机M1、M2、M3工作的识读分析。
Y7131型齿轮磨床中采用多个三相交流电动机，来实现不同的功能，其中电动机是由起动、停止按钮，交流接触器以及多速开关、旋转开关等进行控制的，三速电动机有三种转速，使用多速开关进行控制。
图6-41所示为Y7131型齿轮磨床控制电路。识图该类电工电路，首要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。
图6-41 M7130型平面磨床控制电路
该电路主要由电源总开关QS、起动按钮SB1、停止按钮SB2、交流接触器KM1、限位开关SQ，多速开关SSK、转换开关SA、三相交流电动机M1/M2/M3等构成。
【资料】

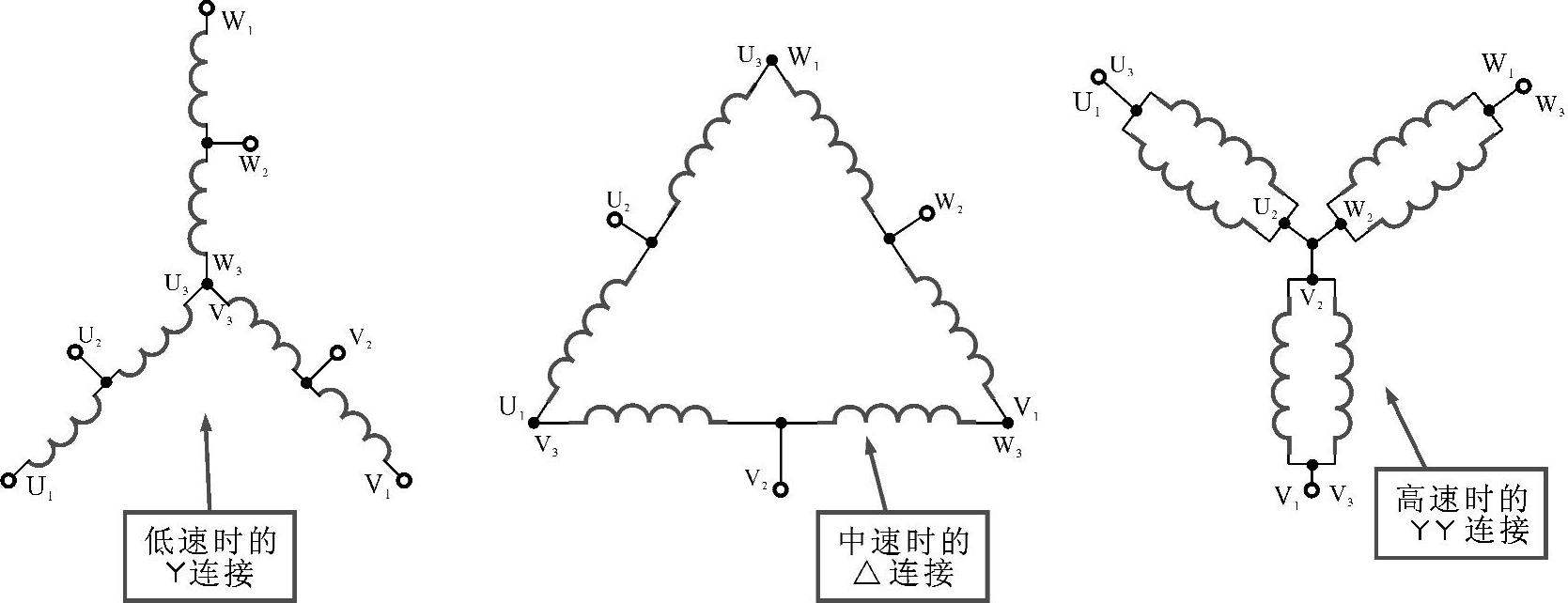

三速电动机的内部有9个绕组，通过对定子绕组进行三种不同的连接，即
、△和
，如图6-42所示，从而使电动机有三种不同的转速。
图6-42 三速电动机定子绕组的连接方式
根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。
1.电动机M1、M2、M3工作的识读分析

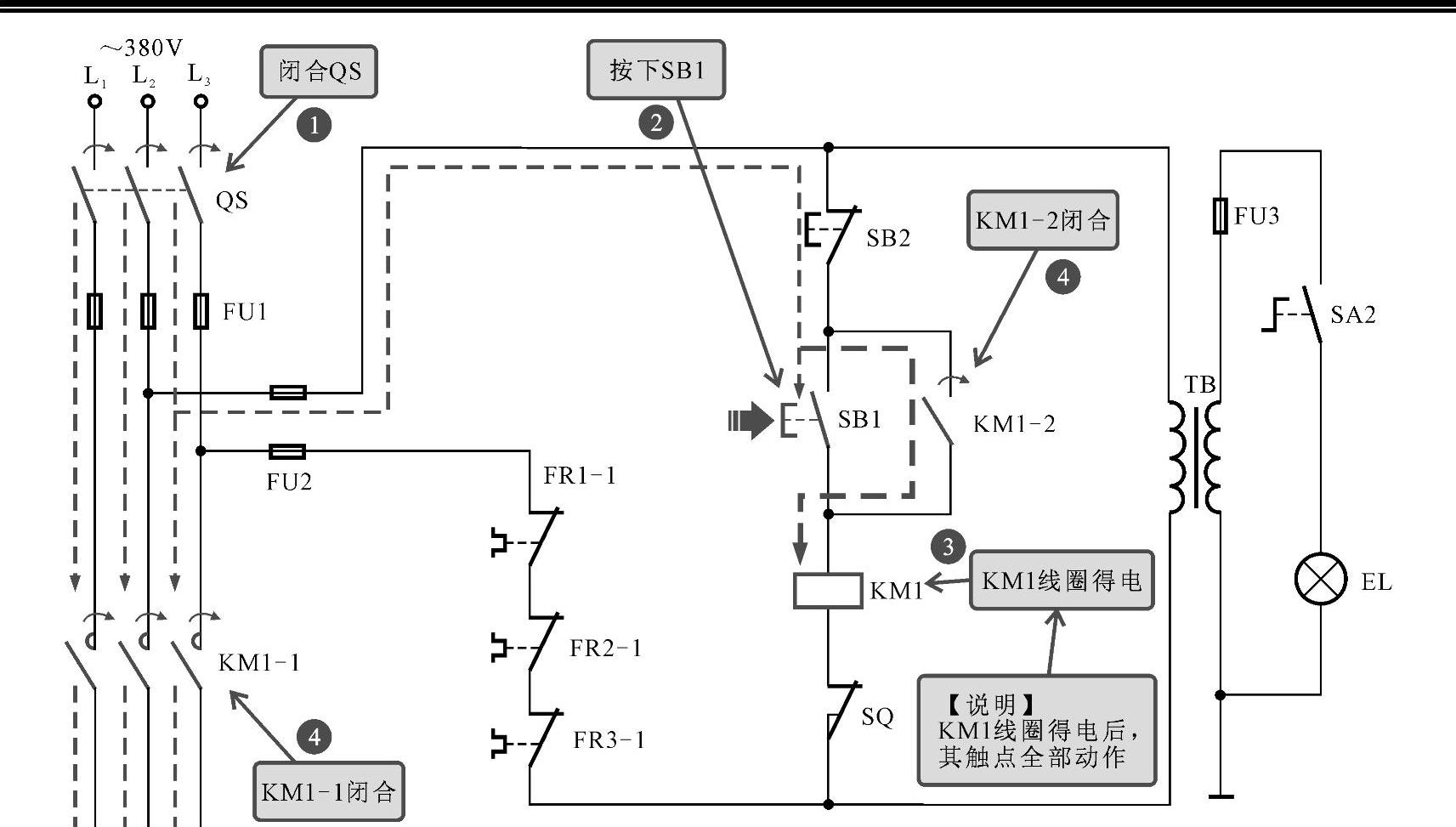

闭合电源总开关QS，按下起动按钮SB1，电动机M1起动运转，通过多速开关SSK和转换开关SA1对电动机M2、M3进行控制。图6-43所示为电动机M1、M2、M3工作的识读分析。
图6-43 电动机M1、M2、M3工作的识读分析
图6-43 电动机M1、M2、M3工作的识读分析（续）
【注意】

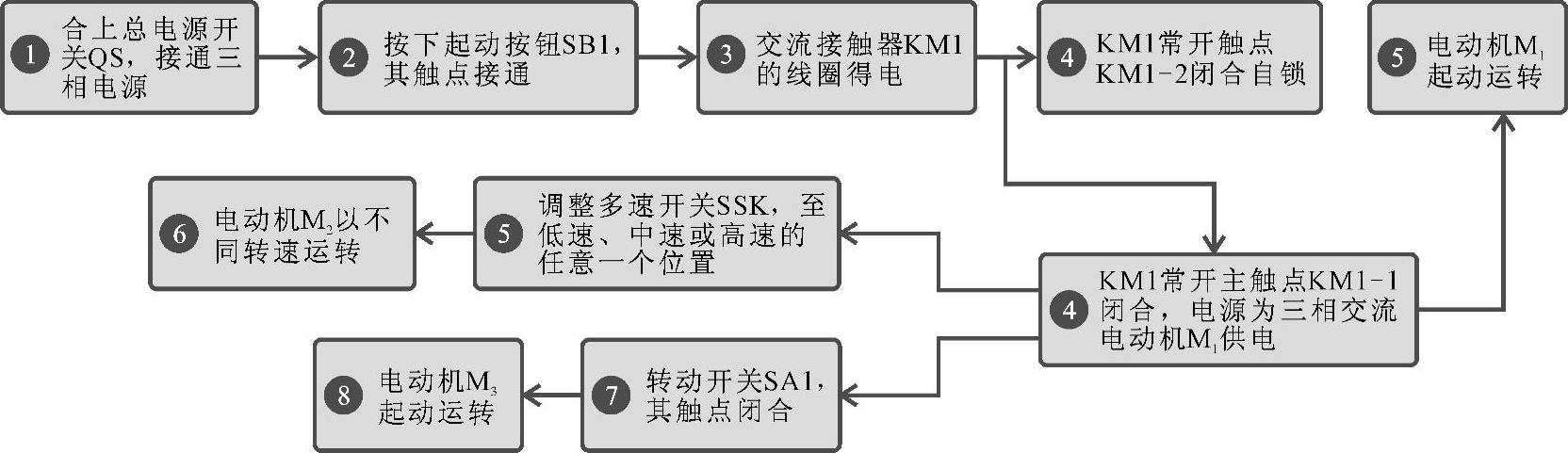

结合电路中各电气部件的功能特点，对电动机M1、M2、M3的起动运转工作过程的具体识读分析如图6-44所示。
图6-44 电动机M1、M2、M3起动运转工作过程的具体识读分析

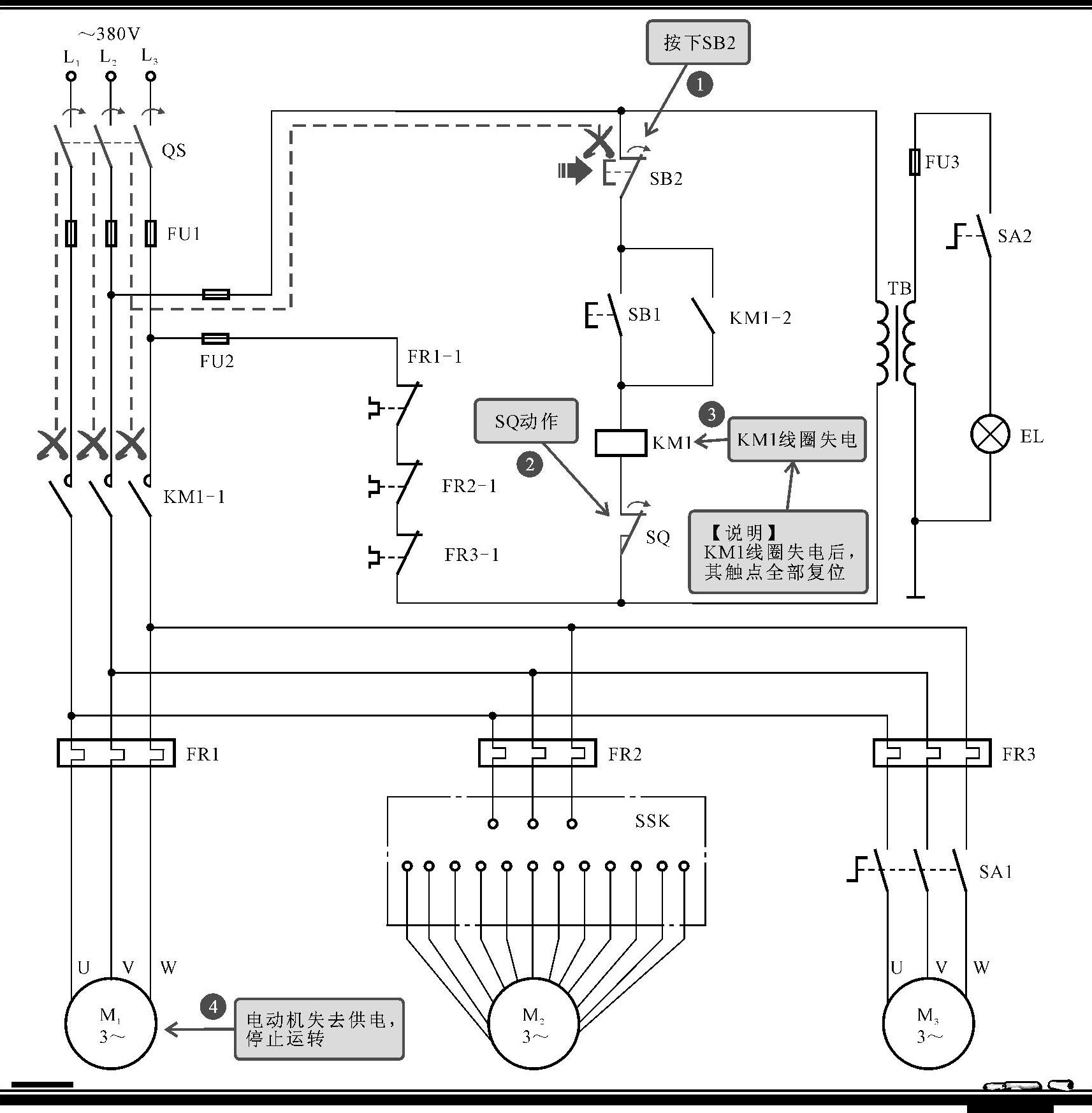

2.电动机手动停止和自动停止工作的识读分析
需要停机时，按下停止按钮SB2，电动机便会断电停止转动；或拖动设备碰触到限位开关SQ时，电动机便会停机。识读分析流程如图6-45所示。
图6-45 电动机手动停止和自动停止工作的识读分析
【注意】
结合电路中各电气部件的功能特点，对电动机手动和自动停机工作过程的具体识读分析如图6-46所示。
图6-46 电动机手动和自动停机工作过程的具体识读分析
