M7130型平面磨床适用于磨削加工零件平面,主要由工作台、电磁吸盘、砂轮架等构成。
该控制电路共配置了三台电动机,通过两个接触器进行控制,其中砂轮电动机M1和冷却泵电动机M2都是由接触器KM1进行控制,因此,两台电动机须同时起动工作,而液压泵电动机M3则由接触器KM2单独进行控制。
图6-36所示为M7130型平面磨床控制电路。识图该类电工电路,首先要识别电路中主要部件的符号标识,根据符号标识了解电气部件的类型、功能和工作特点。
【注意】
电磁吸盘是一种夹具,其夹紧程度不可调整,但可同时吸牢若干个工件,具有工作效率高,加工精度高等特点。由于电磁吸盘只能用于加工铁磁性材料的工件,因此又称电磁工作台。电动机起动工作前,须先起动电磁吸盘进行工作,将工件夹紧。
与电磁吸盘并联的电阻器R3用于吸收电磁吸盘瞬间断电释放的电磁能量,防止线圈及其他元件损坏。而电阻器R1和电容器C则用于吸收由变压器T1输出的冲击电压或干扰脉冲。
该电路主要由电源总开关QS、砂轮电动机M1、冷却泵电动机M2、液压泵电动机M3、启动按钮SB2、SB4、交流接触器KM1、KM2、电磁吸盘转换开关、继电器KA、电磁吸盘YH等构成。
根据电路中各主要部件的功能、工作特点和部件之间的连接关系,完成对电路的识读分析过程。
图6-36 M7130型平面磨床控制电路
1.电磁吸盘充消磁工作的识读分析
闭合电源总开关QS,调整电磁吸盘转换开关SA的位置,电磁吸盘YH工作将工件吸牢,磨削完成后,调整电磁吸盘转换开关SA的位置,释放工件并对电磁吸盘进行消磁操作,图6-37所示为电磁吸盘充消磁工作的识读分析。
图6-37 电磁吸盘充消磁工作的识读分析
【注意】
结合电路中各电气部件的功能特点,对电磁吸盘YH的充磁和消磁工作过程的具体识读分析如图6-38所示。
图6-38 电磁吸盘YH充磁和消磁工作过程的具体识读分析
2.三台电动机运转工作的识读分析
按下起动按钮SB1、SB3,三台电动机开始运转,识读分析流程如图6-39所示。
图6-39 三台电动机运转工作的识读分析
【注意】

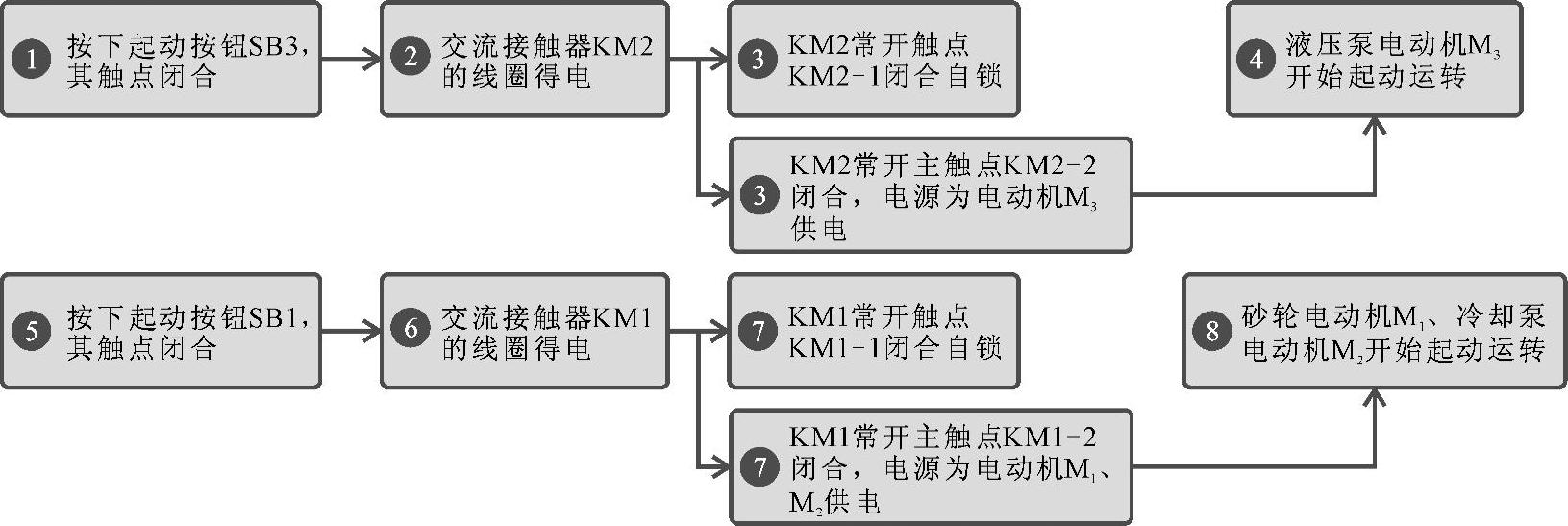

结合电路中各电气部件的功能特点,对电动机M1(砂轮)、M2(冷却泵)、M3(液压泵)的运转工作过程的具体识读分析如图6-40所示。
图6-40 电动机M1(砂轮)、M2(冷却泵)、M3(液压泵)运转工作过程的具体识读分析
【资料】
当需要砂轮电动机M1和冷却泵电动机M2停机时,按下停止按钮SB2,接触器KM1线圈失电,触点复位,砂轮电动机M1和冷却泵电动机M2停止运转。
当需要液压泵电动机M3停机时,按下停止按钮SB4,接触器KM2线圈失电,触点复位,液压泵电动机M3停止运转。
