掌握Z535型钻床控制电路的技巧：专项练习简易指南
【摘要】：Z535型钻床适用于对加工工件进行钻孔、扩孔、钻沉头孔、铰孔、镗孔等，若采用保险卡头，还可利用电动机的反转进行攻螺纹。图6-31所示为Z535型钻床控制电路。图6-31 X8120W型万能铣床控制电路该电路主要由电源总开关QS、主轴电动机M1操作手柄、冷却泵电动机M2操作手柄、交流接触器KM1～KM3、限位开关SQ1～SQ3、主轴电动机M1、冷却泵电动机M2等构成。无论M1处于何种运行状态，限位开关SQ2、SQ3被释放，其触点全部复位。
Z535型钻床适用于对加工工件进行钻孔、扩孔、钻沉头孔、铰孔、镗孔等，若采用保险卡头，还可利用电动机的反转进行攻螺纹。
该钻床控制电路共配置了两台电动机，分别为主轴电动机M1和冷却泵电动机M2，其中主轴电动机M1具有正反转运行功能，而冷却泵电动机M2只有在机床需要冷却液时，才起动工作。
图6-31所示为Z535型钻床控制电路。识图该类电工电路，首先要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。
图6-31 X8120W型万能铣床控制电路
该电路主要由电源总开关QS、主轴电动机M1操作手柄、冷却泵电动机M2操作手柄、交流接触器KM1～KM3、限位开关SQ1～SQ3、主轴电动机M1、冷却泵电动机M2等构成。
根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。
1.主轴电动机M1正转和冷却泵电动机M2起动运转工作的识读分析

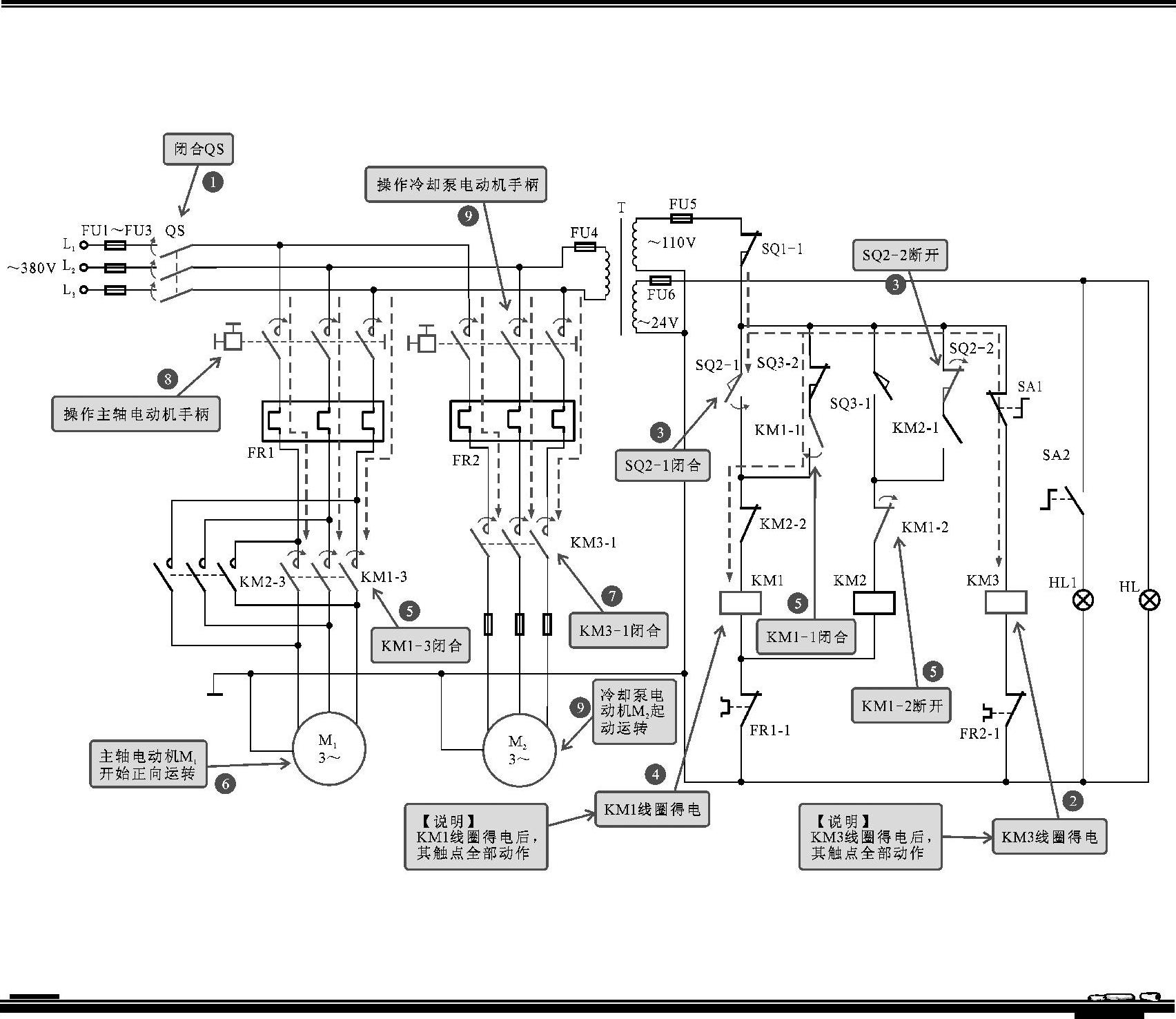

闭合电源总开关QS，将主轴电动机M1操作手柄拨至正转位置，M1开始正向运转，此时操作冷却泵电动机M2手柄，M2开始运转。图6-32所示为主轴电动机M1正转和冷却泵电动机M2起动运转工作的识读分析。
图6-32 主轴电动机M1正转和冷却泵电动机M2起动运转工作的识读分析
【注意】

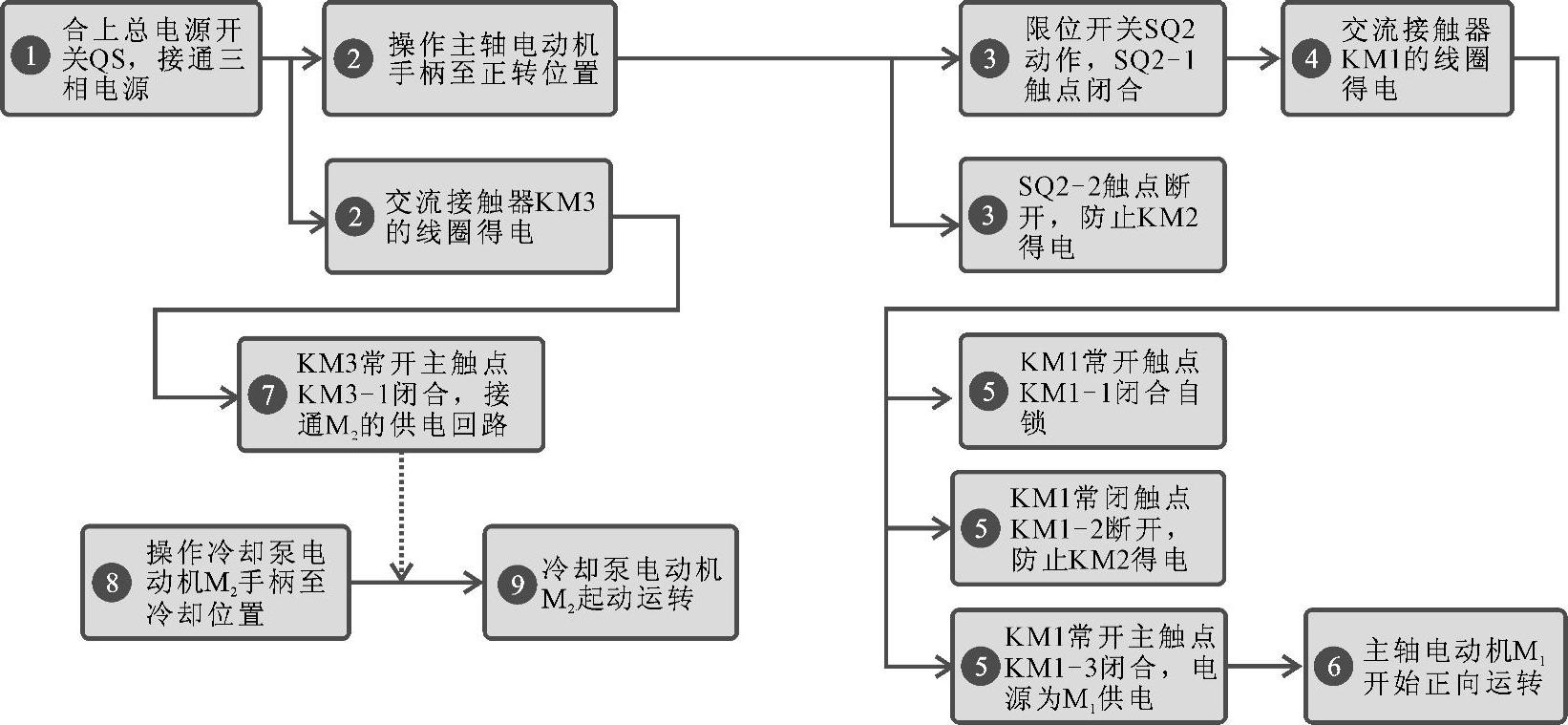

结合电路中各电气部件的功能特点，对主轴电动机M1的正转和冷却泵电动机M2起动运转工作过程的具体识读分析如图6-33所示。
图6-33 主轴电动机M1正转和冷却泵电动机M2起动工作过程的具体识读分析
2.电动机M2反转工作的识读分析

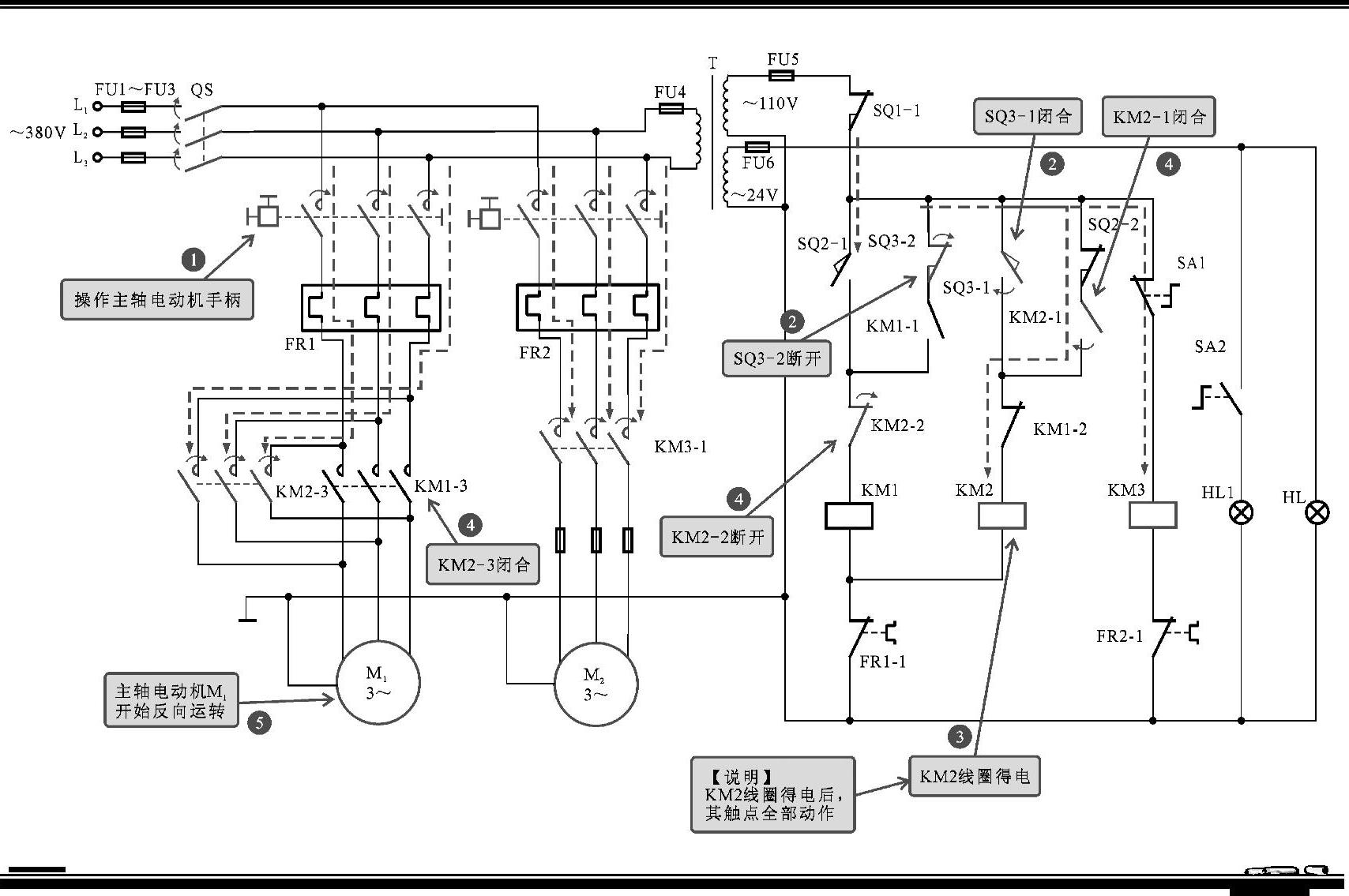

将主轴电动机操作手柄拨至反转位置，电动机M2停止正转，开始反向运转，识读分析流程如图6-34所示。
图6-34 电动机M1反转工作的识读分析
【注意】

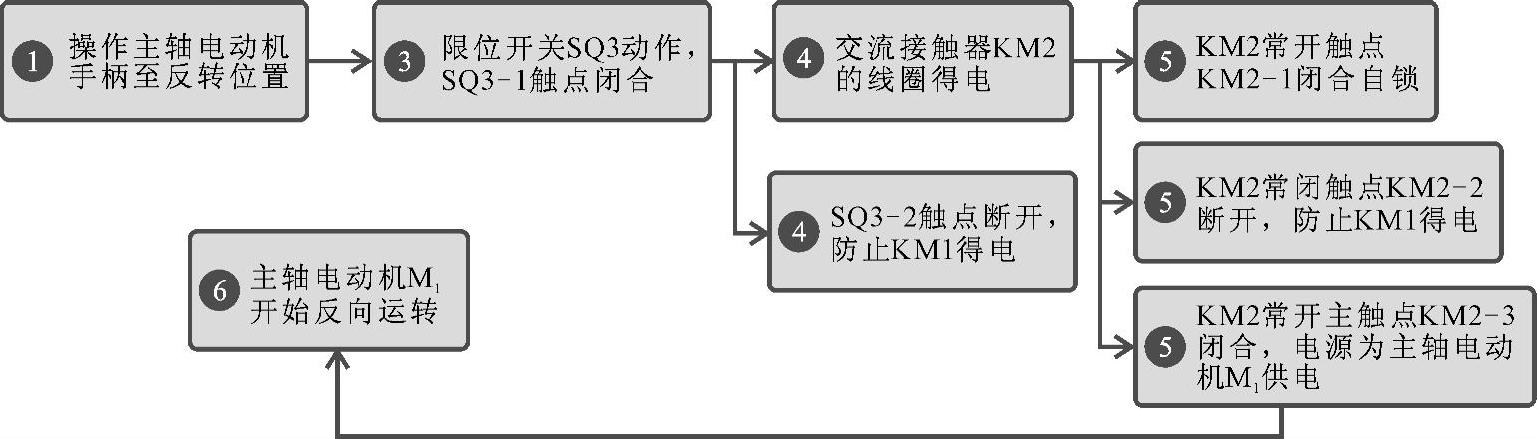

结合电路中各电气部件的功能特点，对主轴电动机M1的反转工作过程的具体识读分析如图6-35所示。
图6-35 主轴电动机M1反转工作的具体识读分析过程
【资料】
当需要主轴电动机M1停止运转时，将主轴电动机M1操作手柄拨至停止位置。无论M1处于何种运行状态，限位开关SQ2、SQ3被释放，其触点全部复位。限位开关SQ1动作，其触点断开，交流接触器KM1、KM2线圈失电，触点全部复位，主轴电动机M1停止运转。
