轻松识读CM6132型车床控制电路的专项练习

【摘要】:CM6132型车床主要用于车削精密零件,加工米制、英制、模数、径节螺纹等。CM6132型车床共配置了三台电动机,分别通过交流接触器、中间继电器和时间继电器等进行控制。图6-13所示为CM6132型车床控制电路。图6-21 主轴电动机M1制动停机工作过程的具体识读分析过程图6-21 主轴电动机M1制动停机工作过程的具体识读分析过程

CM6132型车床主要用于车削精密零件,加工米制(曾称公制)、英制、模数、径节螺纹等。CM6132型车床共配置了三台电动机,分别通过交流接触器、中间继电器和时间继电器等进行控制。主轴电动机M1具有正、反转运行功能,当液压泵电动机M3起动后,方可起动该电动机。而冷却泵电动机M2应在主轴电动机M1起动后才可起动。

图6-13所示为CM6132型车床控制电路。识图该类电工电路,首先要识别电路中主要部件的符号标识,根据符号标识了解电气部件的类型、功能和工作特点。

该电路主要由电源总开关QS、转换开关SA1、旋转开关SA2、交流接触器KM1/KM2、时间继电器KT、中间继电器KA、限位开关SQ-1/SQ-2、三相交流电动机M1/M2/M3等构成。

根据电路中各主要部件的功能、工作特点和部件之间的连接关系,完成对电路的识读分析过程。

1.液压泵电动机M3工作的识读分析

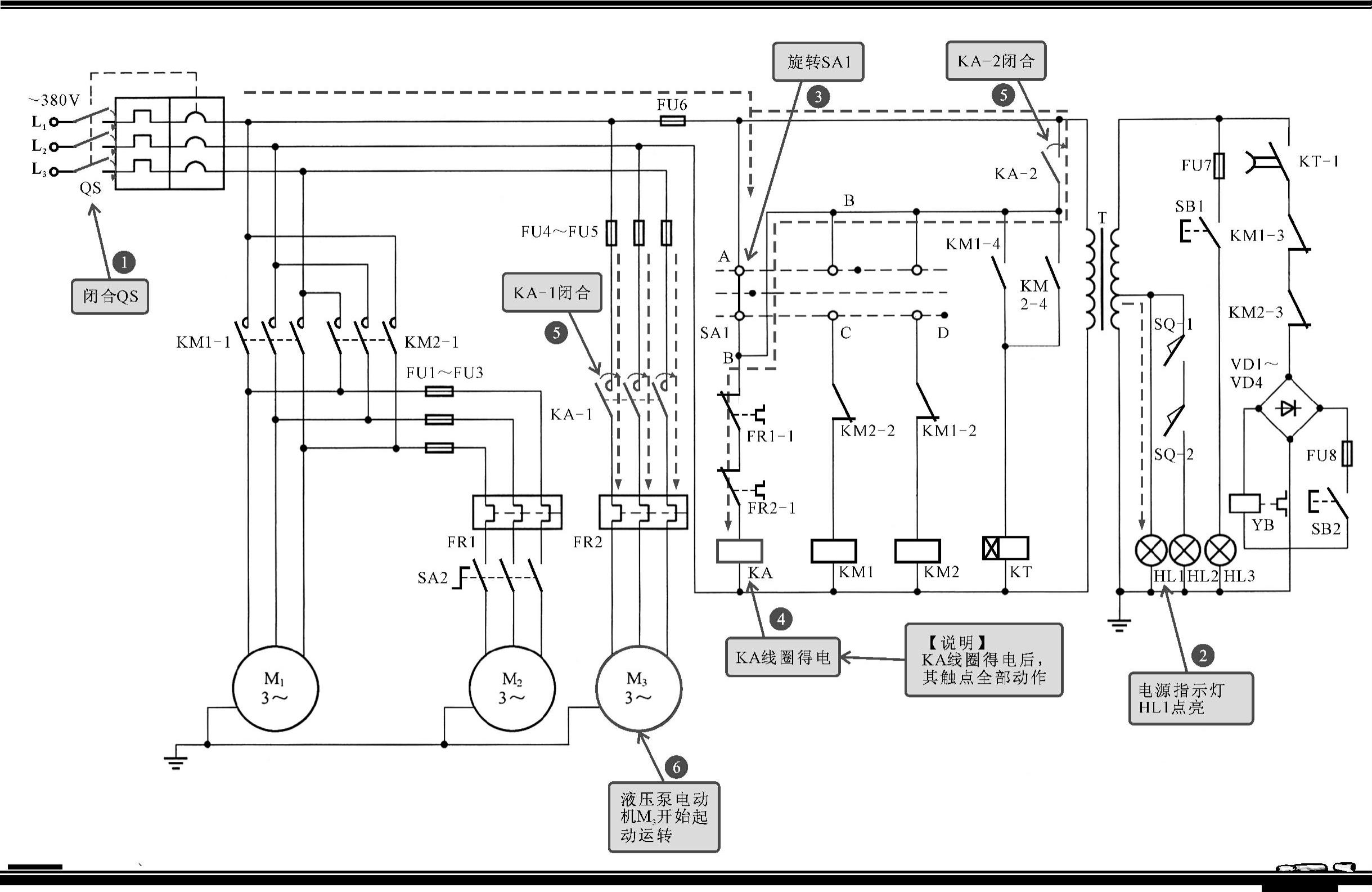

闭合电源总开关QS,旋转转换开关SA1,接通液压泵电动机M3供电回路,液压泵电动机M3起动工作。图6-14所示为液压泵电动机M3工作的识读分析。

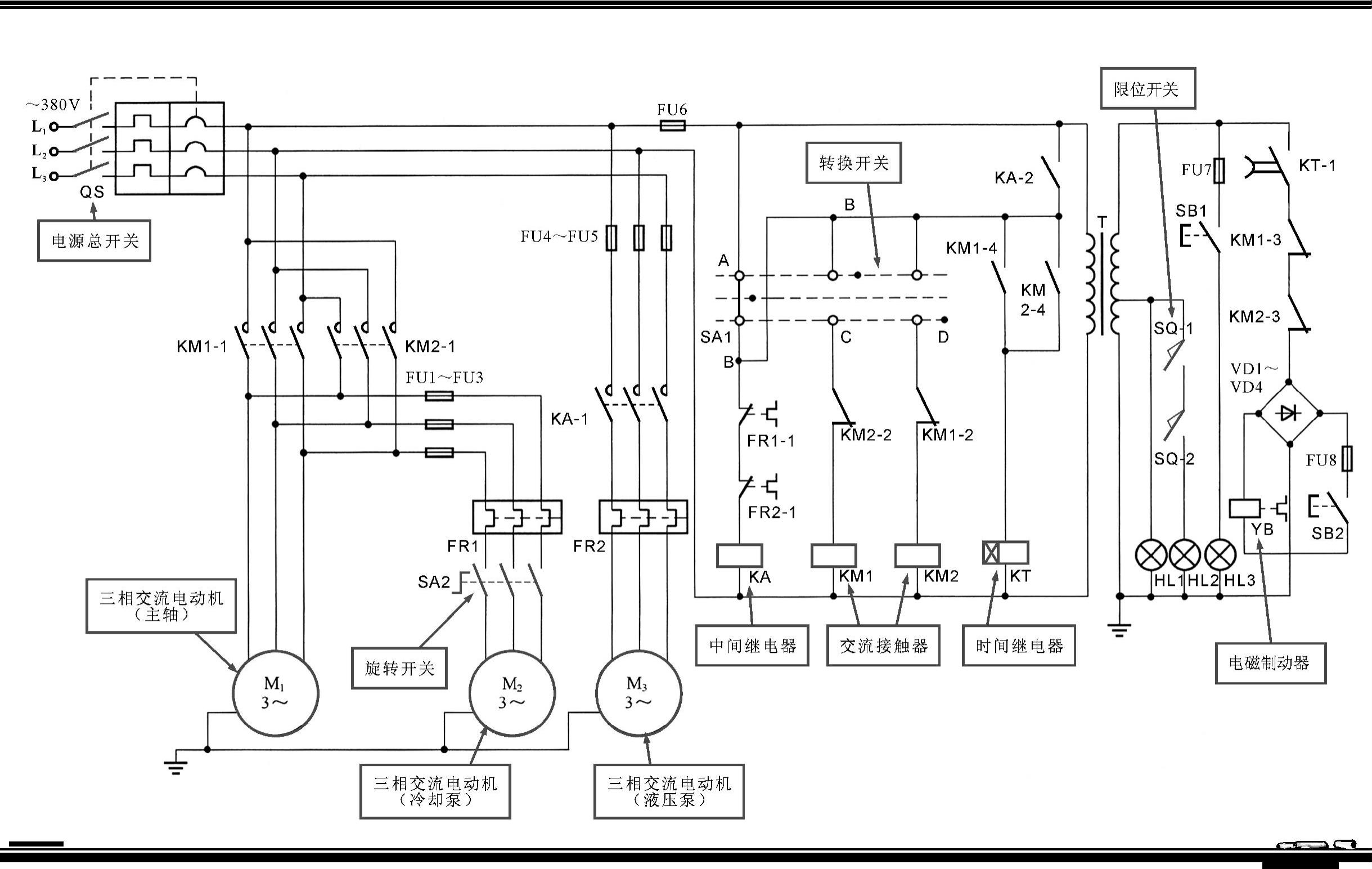

图6-13 CM6132型车床控制电路


图6-14 液压泵电动机M3工作的识读分析

【注意】

结合电路中各电气部件的功能特点,对液压泵电动机M3的起动运转工作过程的具体识读分析如图6-15所示。


图6-15 液压泵电动机M3起动运转的具体识读分析过程

2.主轴电动机M1正向运转和冷却泵电动机M2工作的识读分析

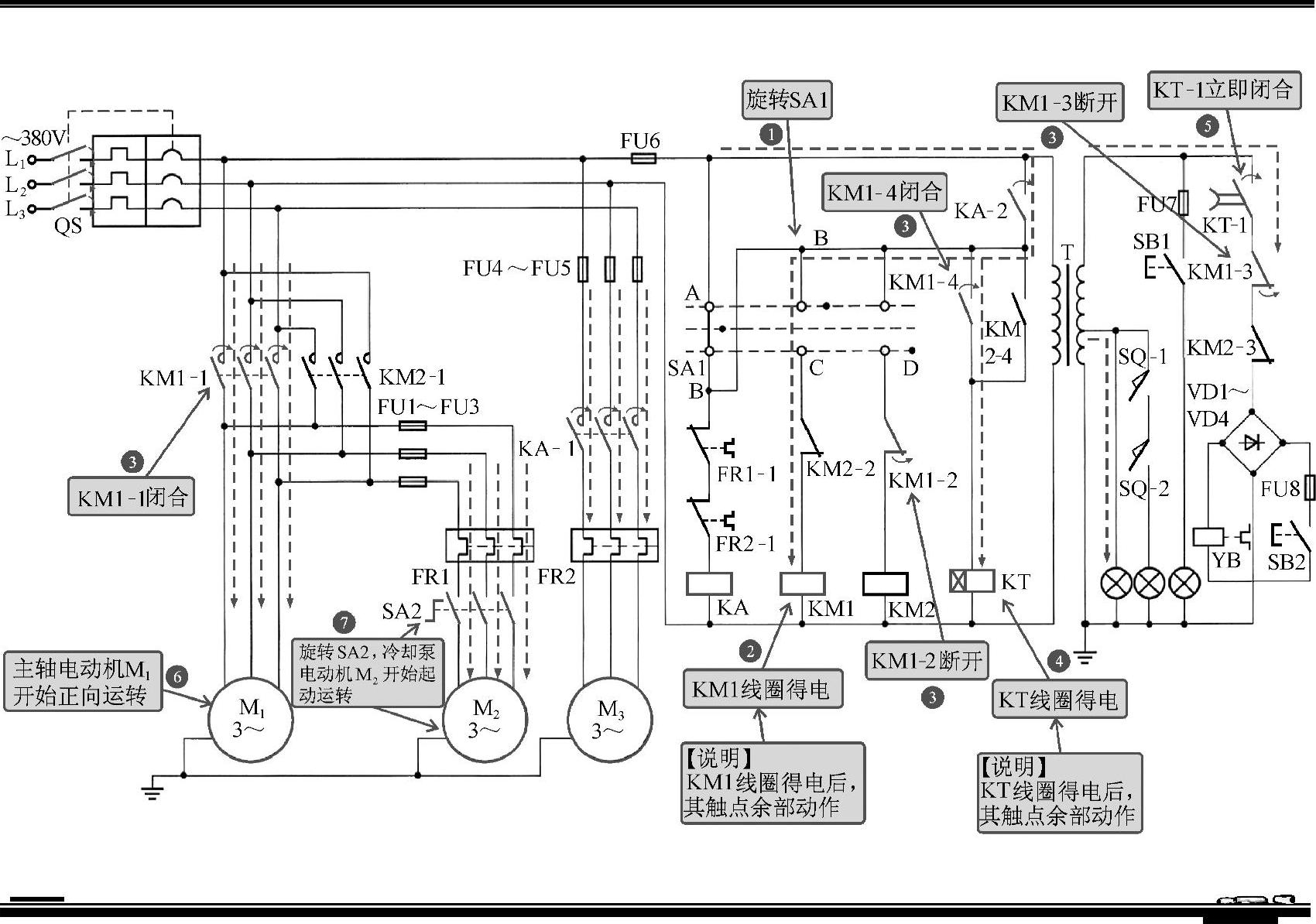

液压泵工作后,旋转转换开关SA1,接通主轴电动机M1、冷却泵电动机M2的供电回路,主轴电动机M1和冷却泵电动机M2起动工作,识读分析流程如图6-16所示。


图6-16 主轴电动机M1和冷却泵电动机M2起动工作的识读分析

【注意】

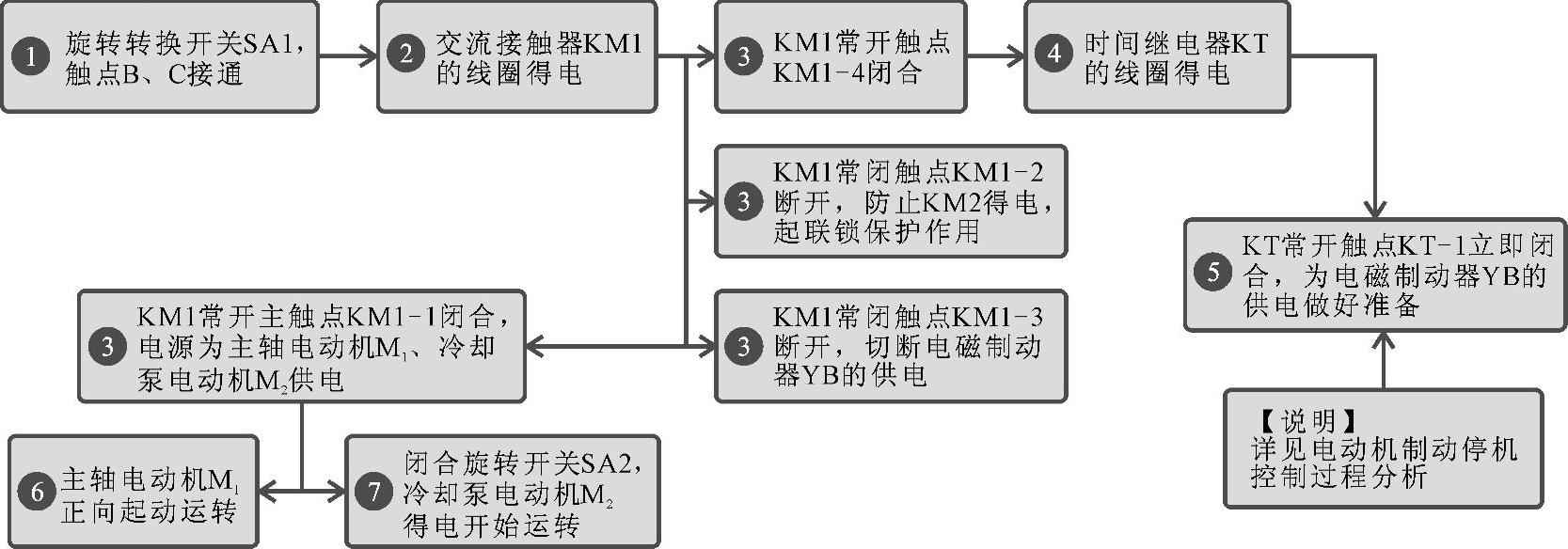

结合电路中各电气部件的功能特点,对主轴电动机M1的正转以及冷却泵电动机M2的起动运转工作过程的具体识读分析如图6-17所示。


图6-17 电动机主轴M1正转和冷却泵电动机M2起动运转的具体识读分析过程

3.主轴电动机M1反向运转工作的识读分析

旋转转换开关SA1,接通主轴电动机M1反向供电回路,主轴电动机M1开始反向运转,识读分析流程如图6-18所示。


图6-18 主轴电动机M1反向运转工作的识读分析

【注意】

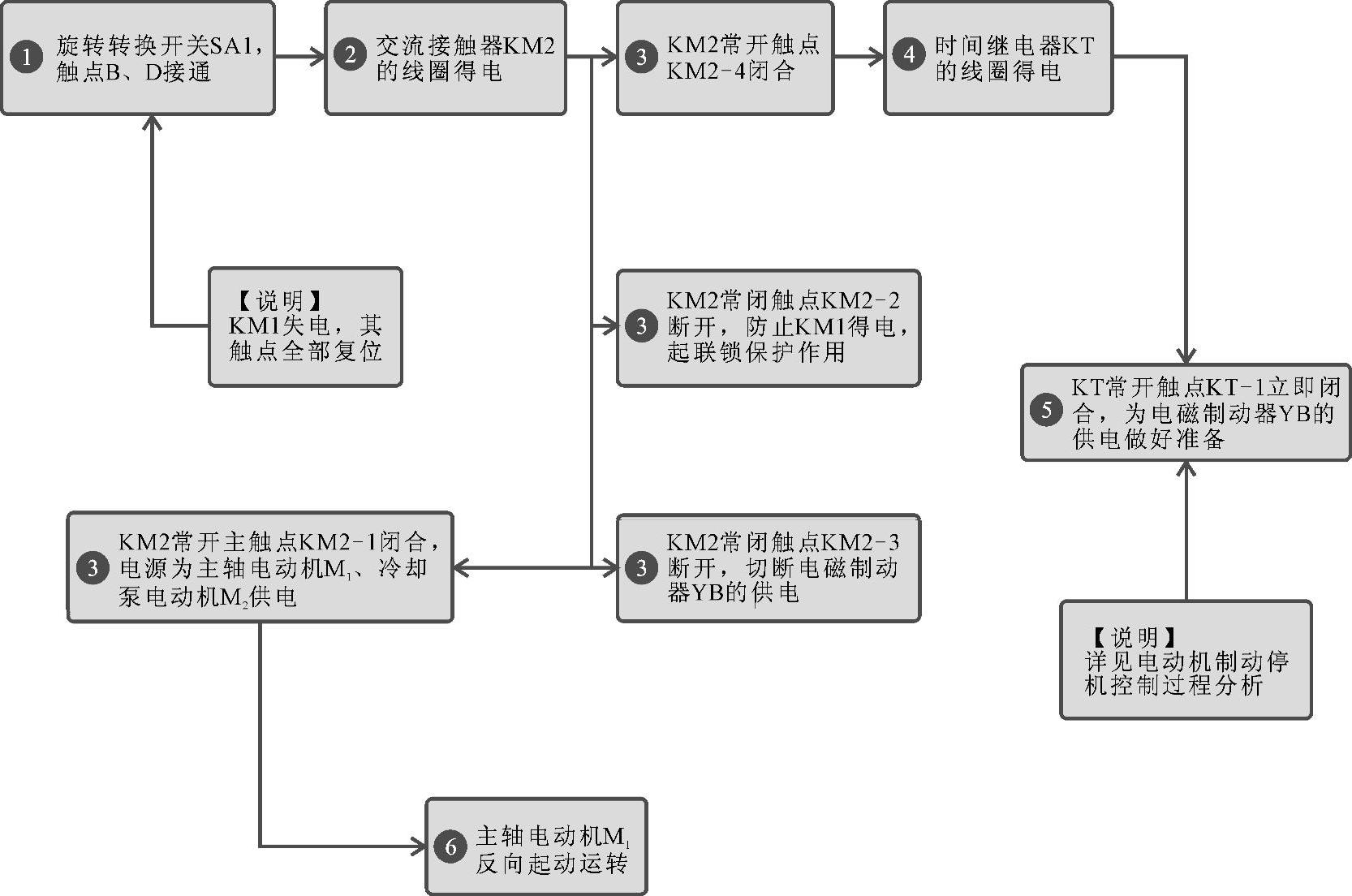

结合电路中各电气部件的功能特点,对主轴电动机M1的反向运转工作过程的具体识读分析如图6-19所示。


图6-19 主轴电动机M1反转工作过程的具体识读分析过程

【资料】

主轴电动机M1变速是通过液压机构操纵两组拨叉实现的。当需要变速时,转动变速手柄,液压变速阀转到相应的位置,两组拨叉全部移动到相应的位置进行定位,同时限位开关SQ-1、SQ-2被压合,指示灯HL2点亮,指示变速工作状态完成。

若转动变速手柄后,指示灯HL2未点亮,则说明滑动齿轮未齿合好,此时,须再次将位置开关SA1拨至向上或向下的位置,电动机正转或反转运转,使主轴转动一点,将齿轮啮合正常。

4.主轴电动机M1制动停机工作的识读分析

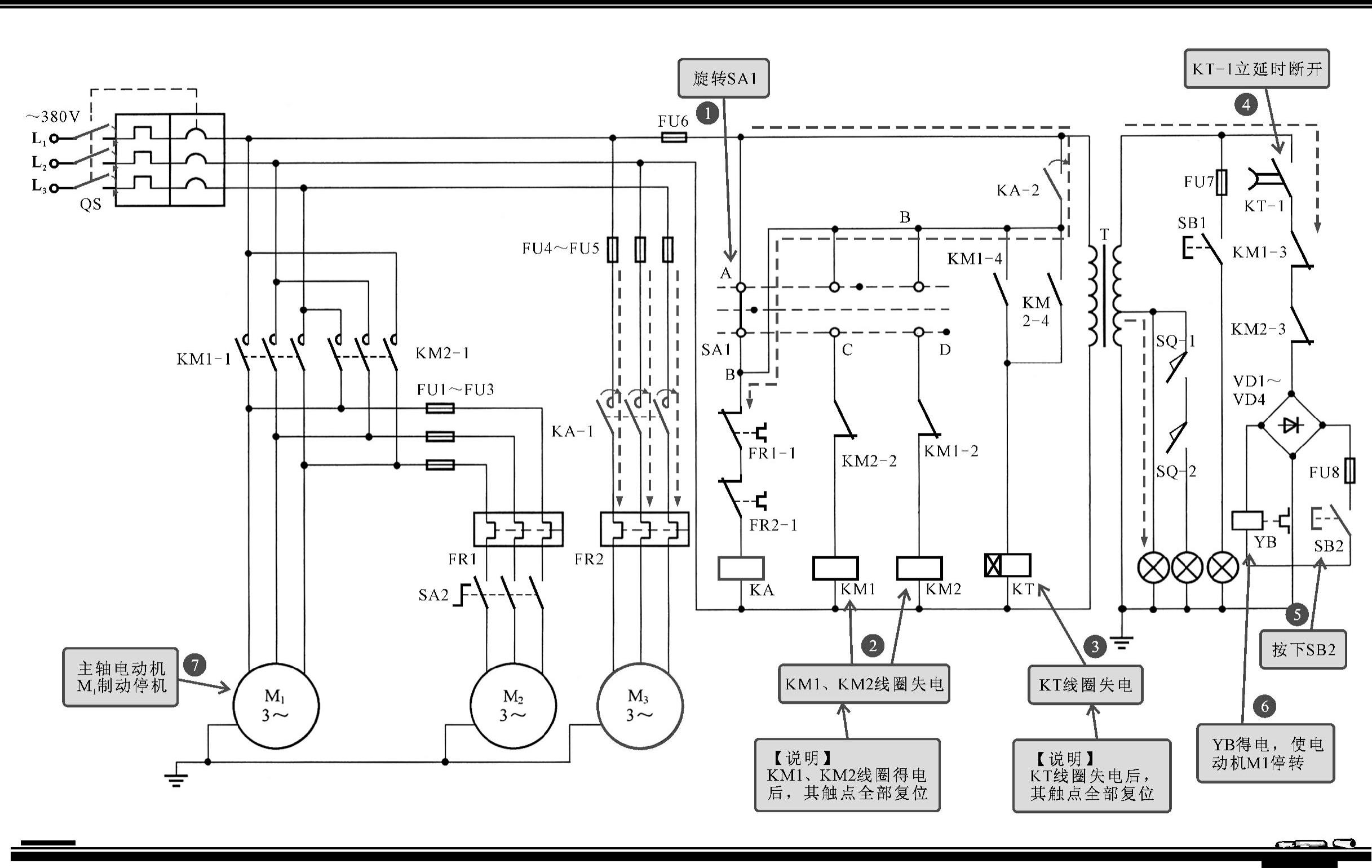

旋转转换开关SA1,切断主轴电动机M1供电,并通过电磁制动器YB使M1迅速停机,识读分析流程如图6-20所示。


图6-20 主轴电动机M1制动停机工作的识读分析

【注意】

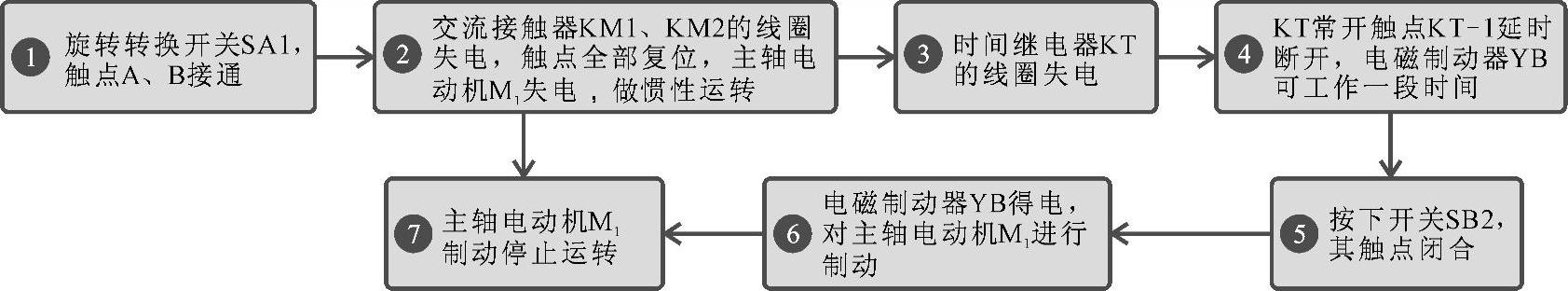

结合电路中各电气部件的功能特点,对主轴电动机M1的制动停机工作过程的具体识读分析如图6-21所示。


图6-21 主轴电动机M1制动停机工作过程的具体识读分析过程
