识读机电设备控制电路的过程，实际上可以理解为了解电路中各功能部件连接关系的过程，因此，当我们完成一个机电设备控制电路的识读后，应能够根据识读过程，还原出对应电路的连接关系。下面，我们就以典型机电设备控制电路为例，练习在识图过程中，还原电路关系的过程。

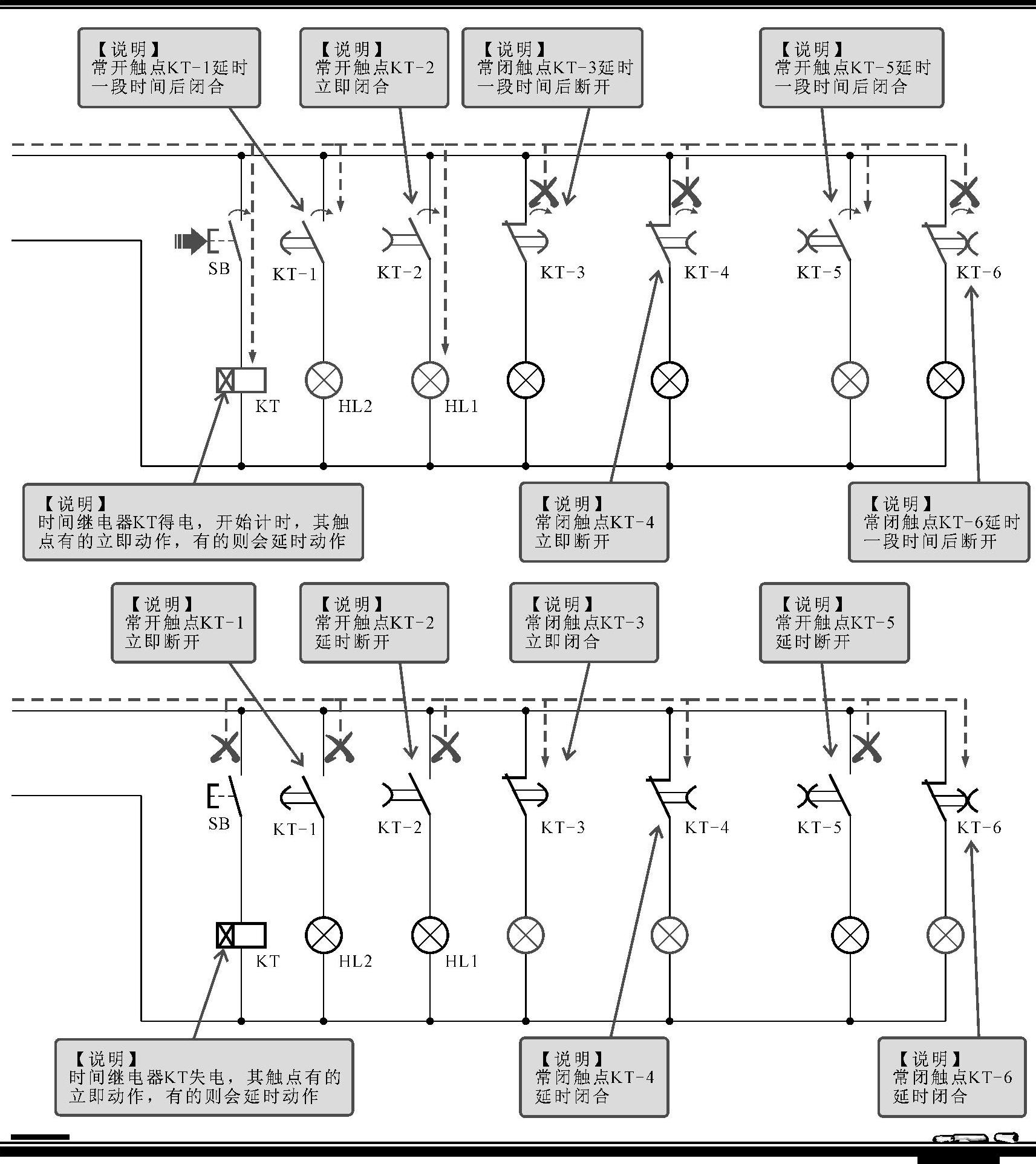

图6-8 时间继电器的应用案例

1.还原机电设备控制电路的连接关系

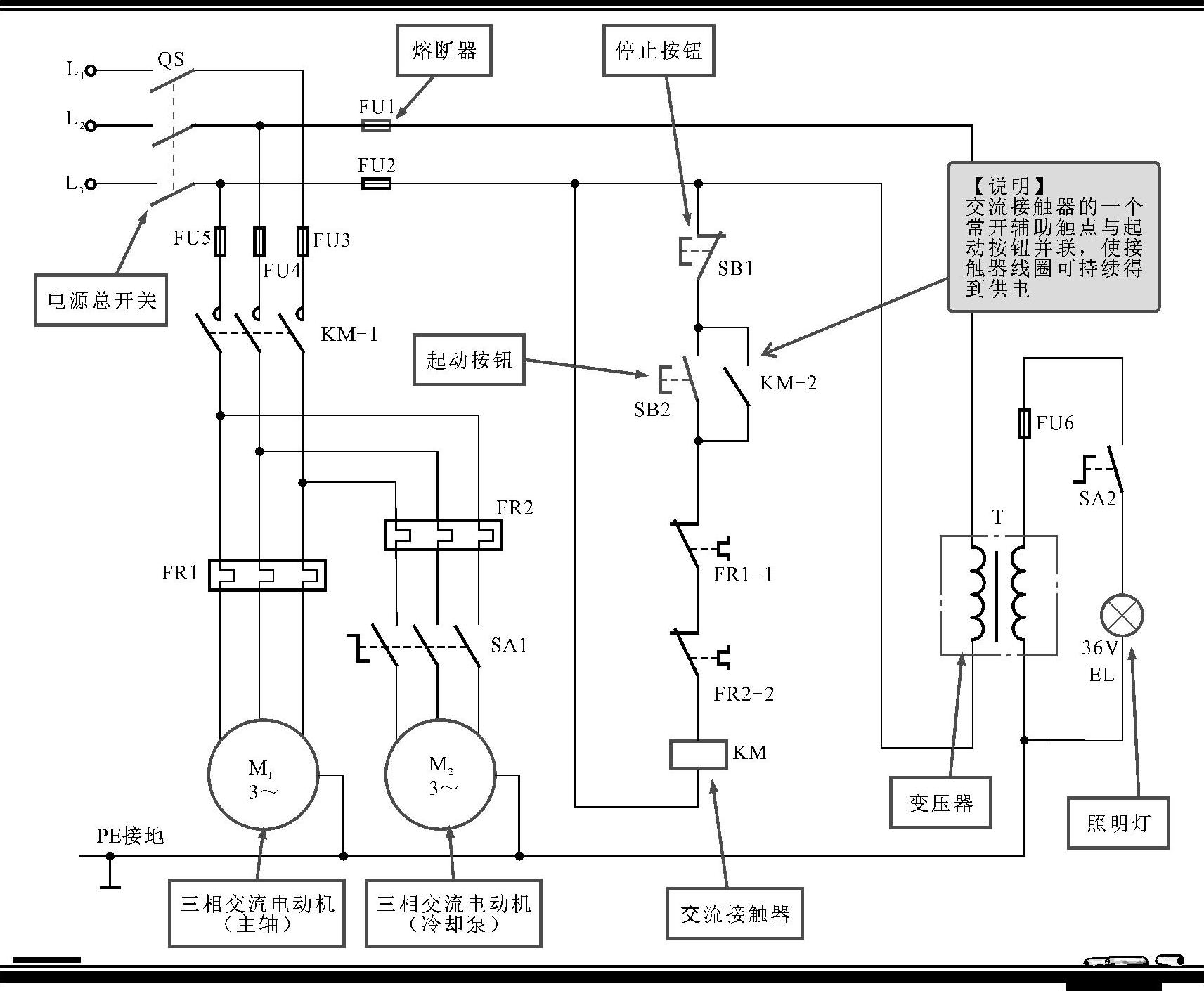

图6-9所示为典型机电设备控制电路。该电路主要由电源总开关QS、熔断器FU1～FU6、旋转开关SA1、SA2、起动按钮SB2、停止按钮SB1、交流接触器KM、照明灯EL和两台三相交流电动机（主轴电动机M₁和冷却泵电动机M₂）等构成。

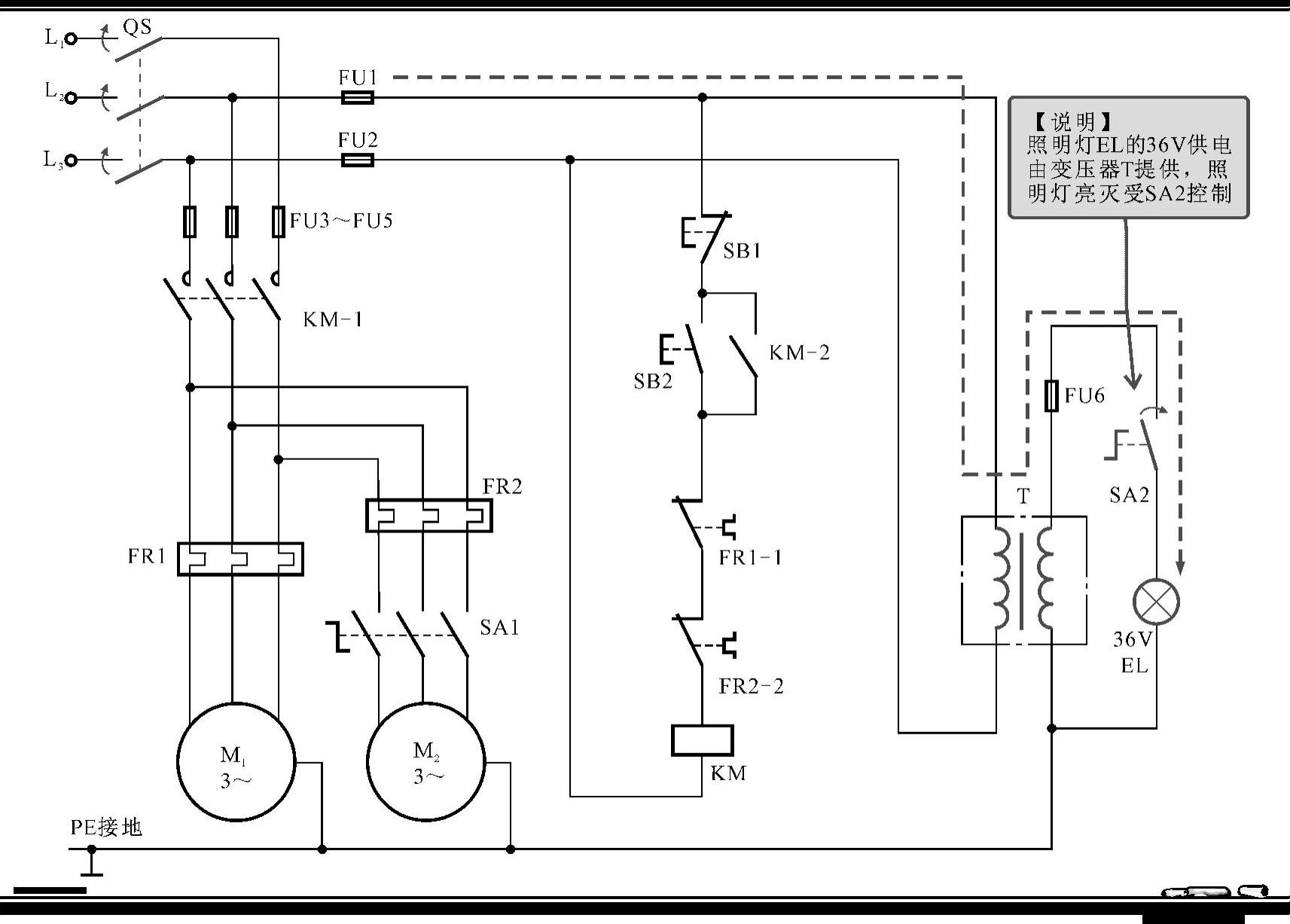

图6-9 典型机电设备控制电路（C620-1车床）

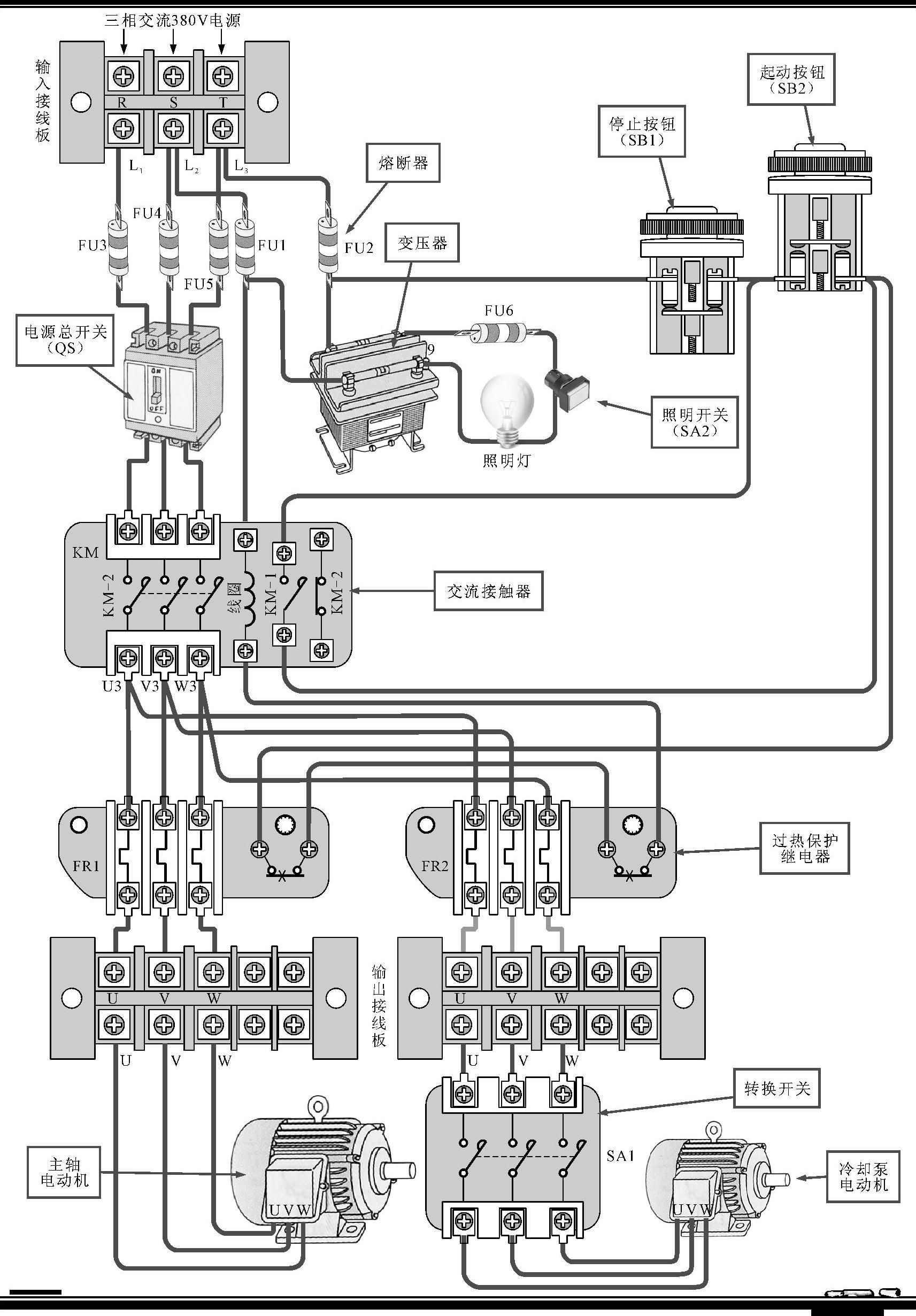

为了让大家对机电设备控制电路的结构关系和工作特点有更形象的了解，我们可以根据机电设备控制电路的结构组成，还原其连接关系。图6-10所示为还原后的机电设备控制电路实物连接关系图。

上述机电设备控制电路中，按钮开关与接触器线圈串联控制两台电动机的供电；照明灯及开关单独接在一个电路中，由变压器为照明灯供电。

2.机电设备控制电路的识读分析

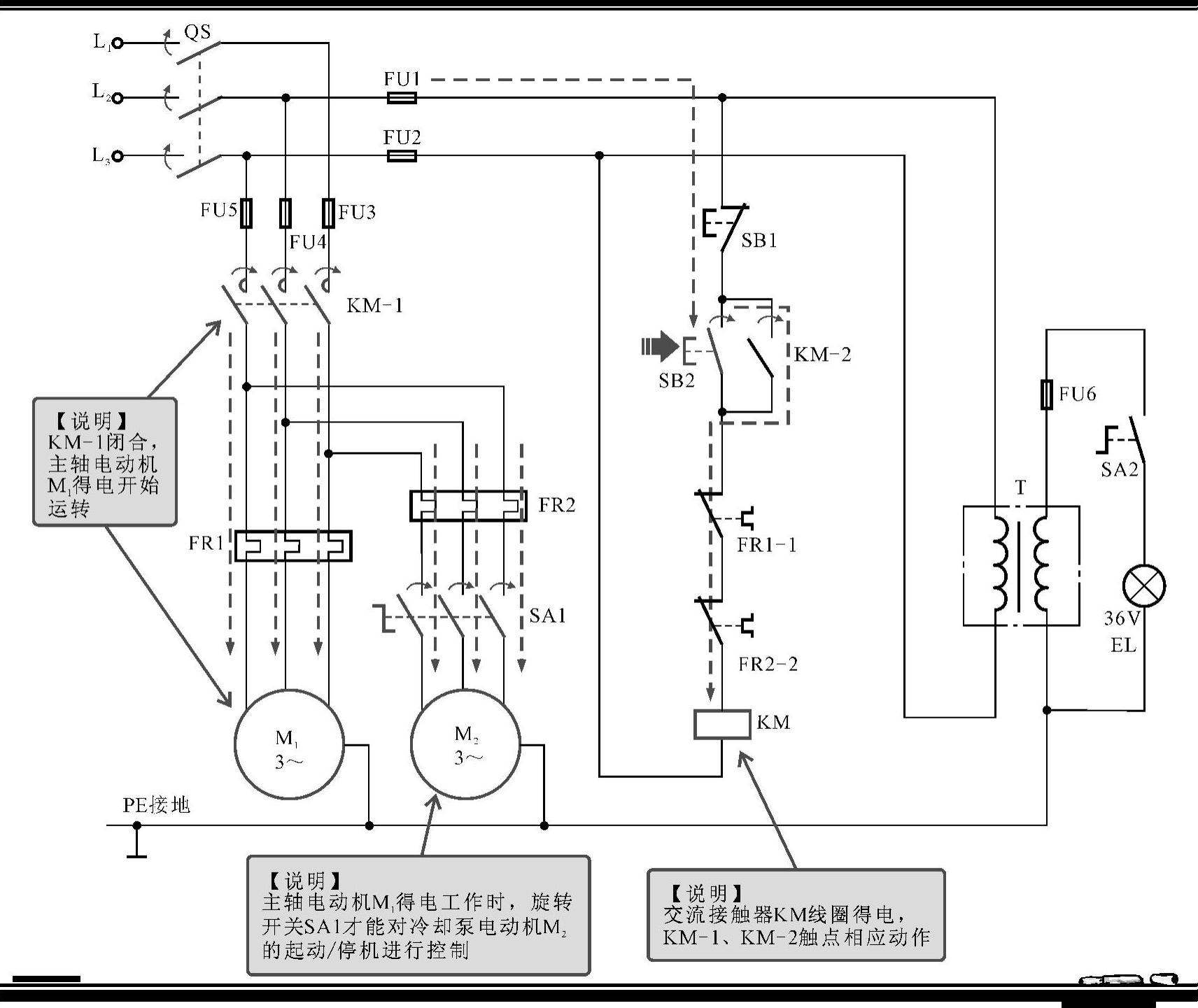

根据机电设备控制电路的连接特点以及电气部件的功能，我们可以将电路的工作过程分成几个部分，分别进行识读分析。图6-11所示为主轴电动机M₁和冷却泵电动机M₂起动的识读分析过程。

根据电路中主要电气部件的功能，我们可以识读出：合上电源总开关QS，接通三相电源。按下起动按钮SB2，其内部常开触点闭合，交流接触器KM线圈得电，其常开辅助触点KM-2闭合自锁；常开主触点KM-1闭合，主轴电动机M₁接通三相电源，开始运转。在主轴电动机M₁得电运转后，才能使用转换开关SA1对冷却泵电动机M₂进行控制。
